Beregning av hytteoppvarming: utvalg, typer enheter og

14-09-2018
Varme

Med nybygging eller større reparasjoner av et hus er svært viktig, er problemet med oppvarming. Det avhenger av komforten av å bo i en bygning i løpet av den kalde årstiden. På dette grunnlag er det nødvendig å utføre en kompetent beregning av hyttens varmesystem.

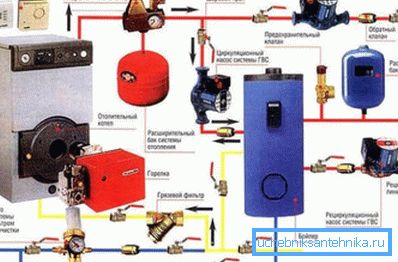

At oppvarming var effektiv, det skulle beregnes.

Under dette nettverket forstår eksperter settet av enheter, som består av:

  • varme generator;
  • rør;
  • pumper;
  • automatiske enheter;
  • Ytterligere enheter, som har til hensikt å transportere varme til stuer.

Systemets pålitelighet og effektivitet er hovedsakelig avhengig av riktig installasjon, kompetent beregning av antall batterier og deres seksjoner, nettverksdiagrammer etc.

Kompetent valg av varmegenerator

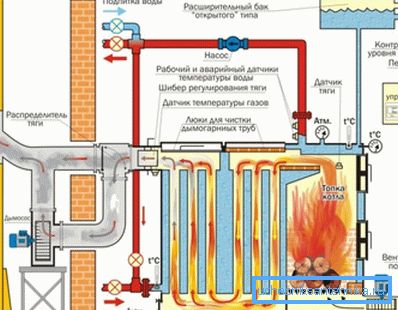

På bildet - et system med en solid kjele.

Varmegeneratorer kan operere på:

  • gass;
  • elektrisitet;
  • flytende brensel;
  • fast brensel.

Vær oppmerksom på! Når du velger dem, bør flere faktorer vurderes. Dette er effektiviteten til varmeoverføringsanordningen, brukervennlighet, prisen på en bestemt type drivstoff i ditt område.

Typer enheter

  1. Så, elektriske enheter har høy effektivitet. Men de er ikke veldig vanlige i Russland, på grunn av den høye kostnaden for elektrisk energi og hyppige avbrudd i sin forsyning. Regelmessige spenningsfall er også viktige, noe som fører til skade på utstyret.
  2. Drivstoffoljeenheter er ikke miljøvennlige..
  3. Solid fuel analoger, på grunn av deres designfunksjoner, kan ikke utstyres med praktisk automatisering. Derfor krever de tilstedeværelsen av operatøren, som regelmessig skal legge inn drivstoff i ovnen (opptil 4 ganger om dagen). Nivået på varmeoverføring fra en slik enhet er syklisk. Det kan variere innen 3/5 ° per dag.
  4. Det er to metoder for å kompensere for ulempene ved en solid kjele.. Det er mulig å integrere en varmeakkumulator (lagertank) med en kapasitet på 2/10 m3 i varmekretsen. Eller for å forlenge brennstoffperioden, og dermed øke energieffektiviteten og redusere antall ovner. Dette kan gjøres ved hjelp av enheter (for eksempel termobalonger) som reduserer oksygenforsyningen til kjelen.
  5. Når bygningen har gassforsyning, vil bensinkjelen være den mest praktiske og kostnadseffektive. Moderne modeller av slike enheter har et høyt nivå av sikkerhet og effektivitet (90/95%). Takket være den billige energibæreren sparer du opptil 30% av pengene som er tildelt for å gi enheten drivstoff.

Vær oppmerksom på! Hvis du har mulighet til å tildele et eget rom til kjeleområdet, kan du velge en varmeapparat med en åpen brannkasse. Slike enheter er billigere. Hvis det ikke er mulig, kjøp en analog med en lukket brannkasse.

Enhetskraft

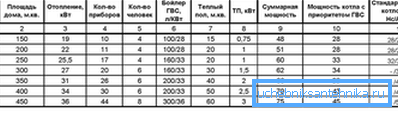

Tabell for beregning av kraften til varmegeneratoren.

Effektiviteten til kjelen påvirker effektiviteten til oppvarming og komforten av temperaturregimet i huset. Hvis den ikke har nok strøm, vil det være kult i rommene. Ved for høye priser vil enheten bruke mye drivstoff.

Beregning av varmekraften til hytta, ta hensyn til:

  • området av rommet (S);
  • spesifikk enhetskapasitet per 10 m3 rom (Wу).

Den siste parameteren er justert med en koeffisient som varierer avhengig av området på stedet.

Dermed er effektdensiteten:

  • for Sør-Russland - 0,7 / 0,9 kW;
  • for de sentrale områdene i landet -1,2 / 1,5 kW;
  • for Nord-Russland - 1,5 / 2 kW.

Den nødvendige effekten av enheten (Wк) beregnes ved hjelp av formelen: Wк = S • Wу: 10.

I levekårene, for å gjøre det lettere for beregninger, brukes den gjennomsnittlige verdien av spesifikk effekt per enhet ofte. På grunnlag av dette velges den ønskede ytelsen til kjelen, med en hastighet på 10 kilowatt per 100 m2 rom.

Systemdiagram

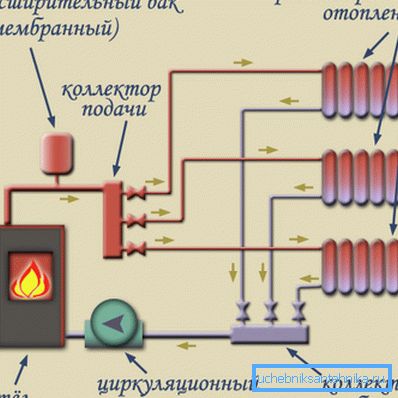

System med tvungen kjølevæskebevegelse.
  1. Oppsettet av varmesystemet avhenger av området av hytta. Dens tyngdekraftige motpart (naturlig sirkulasjon av kjølevæsken) er ikke i stand til effektivt å varme opp en bygning med et areal på mer enn 100 m2. Dette skyldes den lille termiske tregheten i nettverket.
  2. For bulk hytte, må du velge et system med tvungen sirkulasjon. De utføres ved hjelp av pumper som presser kjølevæsken og akselererer strømmen langs konturene.
  3. For å øke enhetens levetid kan den monteres på returgrenen på rørene som kommer fra batteriene til kjelen. Dette sparer pumpen fra effekten av et veldig varmt kjølevæske.

Vær oppmerksom på! Om vinteren drives pumpene nesten uten stopp. På denne bakgrunn, enheten du kjøpte, skal være pålitelig, holdbar, stille og ha en liten energiintensitet. Mange moderne varmekjeler har allerede innebygde pumper.

Rørledningsfunksjoner

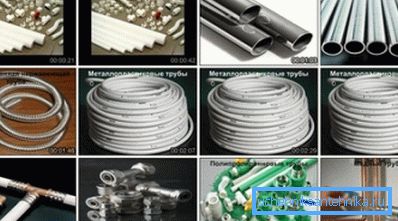

Typer av varme rør.

Oppvarmingsrør er delt inn i to store grupper, de kan være:

  • metall: svart stål, galvanisert, rustfritt stål, kobber;
  • plast: polyetylen, polypropylen, kombinert (aluminium + plast).

Om typer rør

Nedenfor er noen av funksjonene til disse produktene.

  1. Svarte stålrør ruster. I tillegg, når man monterer rør med egne hender, er det nødvendig med sveising.
  2. Galvaniserte produkter er spart fra disse ulempene. De korroderer ikke, du kan koble dem med gjengede beslag.
  3. Hvis du bestemmer deg for å skjule nettverket i veggene, er det beste alternativet å bruke kobberrør. De passer inn i systemet med sølvholdig loddemasse, ved bruk av høytemperatur lodding.

Slike produkter kan tåle trykk på opptil 200 atmosfærer og kjølevæsketemperaturer opp til +200 grader. Deres bruk garanterer holdbarheten og påliteligheten til rørledningen i mange tiår. Ulemper med produkter - den høye kostnaden og komplekse installasjonen.

Strukturen av metallrør.
  1. Ulemperne med metallprodukter mangler polymer-kolleger. De mest pålitelige av dem er alumoplastiske rør. De består av de øvre og nedre lagene, mellom hvilke limte aluminiumsfolie.

De viktigste fordelene ved slike rør:

  • høyt nivå av styrke;
  • beskyttelse mot oksygen diffusjon, som forlenger nettets levetid og sparer det mot korrosjon;
  • liten mengde hydraulisk motstand;
  • anti-statiske;
  • enkel installasjon;
  • Langsom vekst av innskudd på indre vegger og deres ubetydelighet.

Metall-plast rørledninger kan installeres uten sveising, ved hjelp av gjengede tilkoblinger. Denne omstendigheten forenkler og reduserer kostnadene ved monteringsarbeid.

  1. Ikke mindre pålitelige produkter laget av tverrbundet polypropylen. De tåler langvarig oppvarming til +100 grader.

Typer ledninger

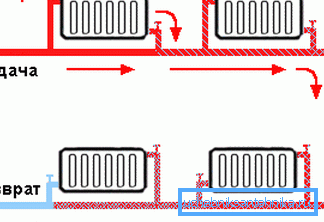

Monotube oppvarming.

Antall rør som trengs for å arrangere varmesystemet, avhenger av hvilken type ledninger du velger.

  1. Two-pipe-ordningen gjør det mulig å effektivt varme opp selv svært store rom. Hvis systemet er utstyrt med termostater, vil det være mulig å stille temperaturforholdene i alle rom separat.

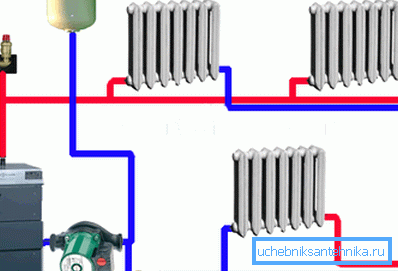

Systemet er to-rør.
  1. De viktigste fordelene ved et rørsystem med enkelrør er enkelhet i design, brukervennlighet og lave kostnader ved installasjon.

Beregning av varmeinnretninger

Overføringen av energi fra kjølevæsken til rommene er forsynt av oppvarmingsanordninger.

Det finnes slike typer:

  • konvektive eller ribbede motstykker;
  • stråleanordninger, de er representert av infrarøde emittere;
  • strålings-konvektive enheter (radiatorer av alle slag).

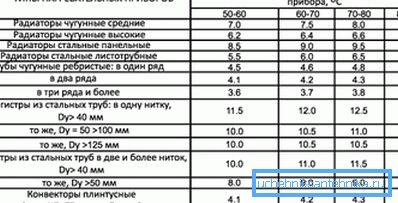

Varmoverføring av forskjellige varmeapparater.

I vårt land, den mest vanlige av varmeenheter - seksjon radiatorer.

Instruksjonen advarer om at før du installerer dem, vil det være nødvendig å beregne antall seksjoner som trengs for hvert rom.

  1. For beregninger må du vite termisk effektivitet av en radiatorseksjon. Det er delt med 100. Det er en annen måte - å finne ut hvilket område som kan oppvarmes av en seksjon. Og da det er lett å utføre de nødvendige beregningene, er det velkjent området for hele rommet.
  2. Standard betraktes som høyden på rom 2,7 m.
  3. La oss gi et eksempel. Varmeutgangen på seksjonen er 190 W (produsenter angir alltid det). Ved å dele denne verdien med 100 får vi et område på 1,9 m2, som kan oppvarmes med en seksjon. Derfor, for et rom på 20 m2, vil en radiator bestående av (20: 1,9) 10,52 elementer være nødvendig, avrundet - fra 11.
  4. Når rommet har tilgang til balkongen eller det er ansikt, er det ønskelig å øke antall seksjoner med 2/3.

konklusjon

Hvis du vil opprette et effektivt varmesystem i hytta, må du nøye regne ut alle parametrene. Beregninger for husholdninger er ikke så kompliserte, og du kan selv gjøre dem. Videoen i vår artikkel vil hjelpe deg med dette.
