Beregning av oppvarming i en boligbygg og anbefalinger om

Denne artikkelen er adressert til leseren, som vil bo i en leilighet i en stat etter byggherrer. Som regel innebærer det å kjøre inn i leiligheten og dyttede grener fra stigerørene av varmesystemet. Vi må lære å beregne varmekraften til varmeapparater, og samtidig bli kjent med anbefalingene for valg og installasjon.

oppgaver

La oss starte med formulering av oppgaver.

Vi har følgende:

1. Beregn mengden varme som kreves for å opprettholde en behagelig temperatur i leiligheten.
2. Velg typen varmeovner og deres størrelse, avhengig av behovet for varme.
3. Bestem på størrelse og materiale av rør.
4. Velg stoppventiler.

I tillegg: hvis du er den eneste inngangen til oppvarming for horisontal ledninger i leiligheten, ville det være rart å ikke bruke det og ikke installere en varmemåler. Det er i stand til å gi svært konkrete besparelser på verktøy i varmesesongen.

Termisk effektberegning

Det er mulig på to måter.

Arealberegning

En enklere ordning der termisk kraft på ett kilowatt blir tatt per 10 m2 gulvareal. I tillegg benyttes regionale koeffisienter:

Så, for en leilighet på 74 m2 i Yalta nybygg, vil behovet for varmeutgang være 7,4 * 0,7 = 5,18 kW.

Alas, enkelhet er ikke alltid ledsaget av høy nøyaktighet av beregninger.

Den foreslåtte ordningen gir betydelige feil av flere grunner:

• Variasjonen i takhøyde vil gi en endring i volumet av rommet med sitt konstante område. Det er klart at for å varme det økte volumet vil trenge mer varme.
• Både vinduer og dører er mye mer varmepermeable sammenlignet med vegger.. Det er logisk å anta at hvert ekstra vindu vil øke varmetapet.

• Plasseringen av leiligheten kan også ikke ignoreres.: Ved hjørnet og slutt leilighetene vil et større antall vegger være felles med gaten.

Beregning etter volum

Det er derfor en mer nøyaktig verdi av termisk kraft kan oppnås med en noe komplisert teknikk:

1. 40 watt varme blir tatt per kubikkmeter oppvarmet volum.
2. 100 watt legges til hvert vindu. Ved inngangsdøren - 200.
3. For leiligheter som ligger i baken av huset og har ytterligere, i tillegg til fasaden, veggene med gaten, benyttes en faktor på 1,2.
4. Endelig gjelder også den ovennevnte regionale koeffisienten i dette tilfellet.

La oss for eksempel beregne varmetilbehøret for en to-roms leilighet for følgende forhold:

• Området er 58 kvadratmeter.
• Takhøyde - 3 meter.
• Totalt antall vinduer - 4. Inngangsdør - en.
• Leiligheten ligger i enden av huset.
• Selve huset ligger i byen Komsomolsk-on-Amur i Khabarovsk territoriet i Russland.

så:

1. Volumet på rommet er 58 * 3 = 174 m3.
2. Basisverdien av termisk kraft er 40 * 174 = 6960 watt.
3. Fire vinduer og døren vil legge 600 watt (100 * 4 + 200) til den. 6960 + 600 = 7540.
4. Ytterligere totalvegg med gaten vil tvinge til å multiplisere denne verdien med 1,2. 7540 * 1,2 = 9048.
5. Siden vintrene i Komsomolsk er ganske alvorlige, tar vi den regionale koeffisienten til 1,6. 9048 * 1,6 = 14476,8 watt.

Valget av oppvarming enheter

Følgende hovedtyper av varmeovner finnes i butikkene til oppvarmingsutstyr:

Angi: Vi viser gjennomsnittsverdiene i rammen av statistikken som er tilgjengelig for forfatteren. De faktiske egenskapene til ovnen finnes i den medfølgende dokumentasjonen eller på produsentens nettsted.

Om disse ovner er det nyttig å vite noen flere ting.

• En vanlig sykdom av støpejernsbatterier - kryssskjermer etter flere års drift. Paronit pakninger mellom seksjoner mister gradvis elastisitet. Det er nødvendig å avkjøle radiatoren - og samtidig nedsettende temperatur endrer de lineære dimensjonene av seksjonene som forårsaker utseendet av dråper.

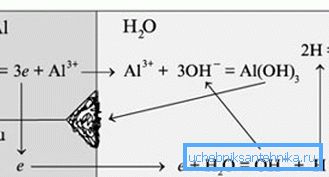

• Aluminium danner et galvanisk par med kobber. Vann, takket være saltene oppløst i det, er en elektrolytt. Det er nødvendig å kombinere aluminium radiatorer med kobberrør i en felles krets - og ionemigreringsprosessen som forekommer i det, vil forårsake rask elektrokemisk korrosjon av batterier.

Tips: I et sentralvarmesystem vet du aldri hvilken type rør som brukes når naboene installerer liner.

• Den største ulempen ved registrene (som inkluderer rørformede stålradiatorer) er den trykkende lave varmestrømmen per volumenhet. Det er forbundet med en forholdsvis moderat varmeledningsevne av stål: det gir ikke mening å forsyne den med utviklet finning, bare fordi endene av finnene vil være merkbart kjøligere enn kjølevæsken.
• Lamellar radiatorer har for kort levetid (for det meste ikke mer enn 10 år). De fleste av de billige oppvarmingsanordningene av denne typen er laget av ikke-korrosive stål; når de siver eller dumper varmesystemet til sommeren, korroderer de fra innsiden ut.

Hvilke forhold vil måtte virke oppvarming enheter? Standardparametrene til sentralvarmeanlegget er som følger: trykk - 3-4 kgf / cm2; Temperaturen er begrenset av eksisterende SNiP, og i ethvert ingeniørsystem i en boligbygging må ikke overstige 95 C.

Det er nysgjerrig: i forskoleinstitusjoner er temperaturen av kjølevæsken helt begrenset til 37 C.

Det ser ut som at med slike parametere kan du bruke absolutt alle batterier: driftstemperaturen og trykket i alle tilfeller overskrider de som er gitt av oss. Det er imidlertid verdt å vurdere at i virkelige forhold kan både sentralvarmesystemets temperatur og trykk være betydelig høyere.

Under hvilke omstendigheter?

La oss gi et par eksempler.

• I alvorlig forkjøling med lave varmeparametere i leilighetene er det satt uakseptabelt lav temperatur. En av de mest praktiserte måtene å løse dette problemet i kritiske situasjoner er arbeidet med en heismontering uten en dyse, med en stupet choke.
• Oppvarmingssystemet mottar ikke kjølemiddelblandingen fra direkte og bakre rørledninger, men vann direkte fra matelinjen; Samtidig kan temperaturen nå 150 С, og trykket - 7 kgf / cm2.
• Ved oppstart av varmesystemet anbefales det å åpne husventilen på returrøret først. Låsen må åpnes ekstremt sakte; Den blir brakt til fullstendig åpen stilling bare etter trykkutjevning i spor og kontur. Først etter det åpner ventilen på banen.
• Det er nødvendig for låsesmedene å skynde og åpne noen av ventiler raskt - og en såkalt hydraulisk hammer vil oppstå i et praktisk talt ukomprimert vandig medium. På forsiden av vannet som fyller kretsen, kan trykket ikke lenger nå 3-4, men alle 20-25 atmosfærer.

Det er derfor for sentralvarmesystemet, at vi kun kan anbefale to typer varmeelementer med et lett hjerte:

1. Bimetalliske radiatorer. De er en kjerne av korrosjonsbestandig stål med et ytre skall av aluminium. Stål gir mekanisk styrke og motstand mot elektrokjemisk korrosjon, aluminiumutviklet finning med høy termisk ledningsevne.
2. Hvis du har råd til å tildele en betydelig mengde plass til oppvarming enheter, kan du bruke stålregistre.

Beregning av varmeinnretninger

Hvordan velge det optimale antall radiatorseksjoner for et rom? Hvordan beregne regnskapets varmekapasitet?

Beregningen av romvarmeefterspørselen er den samme som for hele leiligheten. Nuance: beregningen bør ta hensyn til volumet av lokaler uten oppvarming apparater (gang, bad, toalett).

Så, hvis rommet, for oppvarming som krever 2 kW, støter til gangen, som beregningen ga verdien av varmenes flux på 400 watt, bør du bekymre deg for å kjøpe en radiator med en kapasitet på 2400 watt.

radiator

For å konvertere denne kraften til antall deler av et bimetallbatteri, er det nok å dele det med varmestrømmen som er angitt i dokumentasjonen for en seksjon. Med en kraftdel på 180 watt, bør 2400 watt radiatoren ha 2400/180 = 14 (avrundede) seksjoner.

Her er det imidlertid et par subtiliteter.

1. Produsenter angir varmestrøm for et temperatur delta mellom kjølevæsken og luften ved 70 grader. Hvis du trenger å opprettholde en romtemperatur på +20 ° C, skal radiatoren varmes opp til 90 °. Hvis deltatemperaturen er halv så mye - tydeligvis vil varmeutgangen på enheten falle med halvparten, og den må kompenseres for ytterligere seksjoner.

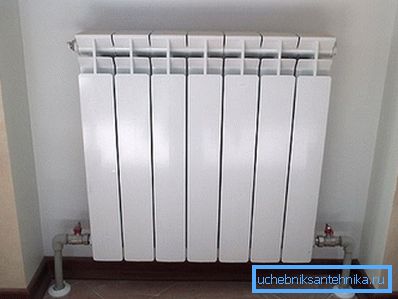

2. Med en lengdesnitt radiator, vil dens ytre seksjoner være merkbart kaldere enn de første fra liner. En enkel instruksjon vil bidra til å løse dette problemet: Koble enheten i henhold til ordningen fra bunnen til bunnen.

Forresten: Med et slikt tilkoblingssystem, vil du ikke ha problemer med silting av radiatoren. Strømmen av kjølevæske gjennom nedre manifold vil bære alle innskudd.

Registeret

Hvordan regner du registret hvis du velger det?

Varmemengden fra et horisontal rør beregnes med formelen Q = Pi * Dn * L * k * Dt, hvor:

• Q - ønsket verdi i watt.
• Pi er tallet pi, tatt til å være 3,1415.
• DN - rørets ytre diameter i meter.
• L er lengden (også i meter).
• k er koeffisienten for termisk ledningsevne, tatt for et stålrør lik 11,63 W / m2 * C.
• Dt - det samme temperatur deltaet mellom kjølevæsken og luften i rommet.

Siden oppvarming vanligvis brukes i flere seksjon horisontale registre, må du vurdere at de øvre delene vil gi varme til den oppadgående strømmen fra nedre rør. Siden temperaturen er litt høyere enn omgivende luft, vil varmen fra disse seksjonene være mindre. Derfor, for alle seksjoner unntatt den første, brukes en ytterligere faktor på 0,9 i beregningene.

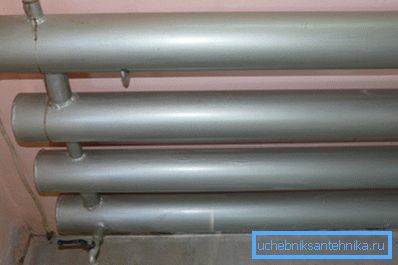

For eksempel, la oss gjøre egne hender til beregning av registerets kraft med fire seksjoner med en diameter på 159 mm og en lengde på 3,2 meter ved en temperatur på 70 grader og en lufttemperatur på +18 C.

1. Varmefluksen fra den første delen vil være lik 3,1415 * 0,159 * 3,2 * 11,63 * (70-18) = 967 watt (avrundet til et heltall).
2. Varmemassen fra hver av de følgende seksjoner er 967 * 0,9 = 870 watt.
3. Den totale varmeeffekten er 967+ (870 * 3) = 3577 watt.

rørene

materiale

Hvilke rør bør du foretrekke når du installerer et sentralvarmesystem?

Fra ovenstående overvejelser er det bedre å forlate alle typer plast- og metall-plastrør til oppvarming.

I det tørre resten - kun tre alternativer:

• Svarte stålrør på sveising.
• Galvanisert stål på trådene.
• Bølgepapp i rustfritt stål med rørfittings.

Legg til noen få kommentarer til listen.

Svart stål med sveisede ledd er den mest populære løsningen. Faktisk er det mye lettere å sveise konturseksjoner enn å snikle med threading og justere størrelsen på dysene.

Det ser ut til at rørene ikke skal ruste: varmesystemet må fylles hele året, noe som garanterer at rørets indre overflate ikke kommer i kontakt med atmosfærisk oksygen.

Det var ikke der.

Hvis i de fleste leilighetene det er støpejern radiatorer, blir lekkasjer mellom sine seksjoner før eller senere utbredt. Lekkasjen starter først etter at oppvarmingen stopper: I oppvarmingssesongen klemmer de oppvarmede jernjernseksjonene på en pålitelig måte paronittpakninger.

Gjett hva som er enklere å gjøre for en låsesmed - Har en stor og lys følelse hver dag med et batterioverhaling i leiligheter eller bare tilbakestill hele kretsen for sommeren? Og så snart systemet er nullstilt, begynner den fuktige luften i å gjøre sitt skitne arbeid.

Men galvaniseringen av gjengede gjengede beslag har ikke noe problem med rusting.

Det er en oppfatning at de sinkbelegg reagerer med teknisk vann og raskt kollapser. Forfatteren våger å merke seg at han gjentatte ganger åpnet galvaniserte stigerør i Stalin etter et halvt århundre i drift. Deres tilstand var ikke forskjellig fra nye rør.

Til slutt tiltrekker rustfrie bølgepipene to egenskaper:

1. Enkel installasjon ved hjelp av et par justerbare nøkler.
2. Muligheten for enkel demontering av beslag og systemkonfigurasjon endres.

Det er ingen spesifikke problemer eller mangler i rustfritt stål. Produsenter erklærer at rørene er i stand til å motstå et hydraulisk støt opp til 60 atmosfærer og oppvarming opptil 150 C.

diameter

Vanligvis utføres en hydraulisk beregning for å velge rørledningens diameter, med tanke på trykket i systemet og restriksjoner på kjølevannets hastighet. Imidlertid snakker vi om en leilighet hvor maksimal lengde på konturen er begrenset til 30-40 meter. I så fall kan vi anbefale ganske spesifikke verdier.

Oppmerksomhet: Forveksl ikke fjernkontrollen (betinget passasje) med ytre diameter. For stålrør DN 15 er ytre diameter omtrent lik 20 mm.

ventiler

Hva skal det være?

• Ved inngangen til leiligheten på begge trådene sett kuleventiler, kutte den helt av stigerørene.
• Etter at ventilen i fôret ikke forstyrrer en sump (grovfilter). Det vil ikke tillate sand eller skala for å tette tynne kanaler i batteriene.
• Hver radiator er utstyrt med en tilførselsventil og et choke eller termisk hode på returrøret. Throttling vil bidra til å redusere kostnadene for varme, bringe dem i tråd med dine behov.
• Med den nedre tilkoblingen er en Mayevsky-ventil installert i en av de øvre radiatorpluggene, noe som gjør det mulig å frigjøre luft.

konklusjon

Vi håper at våre anbefalinger vil være nyttige for leseren i design og bygging av oppvarming i egen leilighet. Som vanlig inneholder videoen som er vedlagt artikkelen ekstra tematiske materialer. Lykke til!
