Beregning av radiator effekt etter område, volum og grad av

Hvordan beregne varme radiator strøm for et rom med kjente parametere? Er kraften til ovnen alltid oppgitt av produsenten i samsvar med den virkelige? Kan noen faktorer påvirke enhetens effektivitet? La oss finne ut det.

Et optimalt utvalg av batteristrøm reduserer oppvarmingskostnadene.

Varmebehov

Beregningen av kraften til radiatorer i leiligheten kan utføres:

  • I rom med en standard takhøyde for boligblokker (2,5 - 2,7 m) - etter område av rommet som vi skal varme opp;
  • Med høyere takhøyde - ved oppvarmet volum.

I tillegg: For å oppnå maksimal nøyaktighet av resultatet må det tas hensyn til flere tilleggsfaktorer. Disse inkluderer antall vinduer, vinduets struktur, plasseringen av leiligheten i huset (i midten eller i periferien av bygningen), tykkelsen på veggene og klimasonen.

Arealberegning

Den enkleste beregningsordningen for området ser slik ut:

  1. På 1 m2 areal i prosjektet legges 0,1 kilowatt termisk kapasitet;
På nettstedene til produsenter av varmeutstyr, kan du finne en kalkulator for å beregne kraften til en radiator som bruker bare en slik algoritme.
  1. I kalde eller varme klimasoner benyttes en korreksjonsfaktor. Varmetap gjennom de inneslutende konstruksjonene er lineært avhengig av temperaturforskjellen med gaten.

Her er koeffisientverdiene for forskjellige verdier av gjennomsnittstemperaturen på den kalde vintermåneden:

Gjennomsnittlig januar temperatur, С faktor
0 og over 0.8
-15 1.2
-30 1.6
-40 2

Så, for en leilighet på 70 m2 i Yakutsk (gjennomsnittstemperaturen i januar er -38,6 ° C), er det nødvendig med 70 * 100 * 2 = 14000 watt.

Vinter i Yakutsk.

Ordningen er enkel, men ignorerer helt en rekke av de nevnte tilleggsfaktorene. De tas i betraktning i algoritmen for å beregne den termiske effekten i volum.

Beregning etter volum

Hvordan beregne strømmen til radiatoren med et kjent volum av leiligheten?

  • 40 watt termisk kraft er tatt per kubikkmeter volum;
  • For rom som grenser til gaten, brukes en faktor på 1,2, for ekstreme etasjer, 1,3;
  • 100 watt legges til hvert vindu;
  • Den regionale koeffisienten som allerede er oppgitt i tabellen ovenfor, benyttes.

Angi dataene fra forrige oppgjørsoppgave: En leilighet på 70 m2 har en takhøyde på 3,2 meter og 4 vinduer; Det ligger i sentrum av bygningen i første etasje.

  1. Volumet av leiligheten er 70 * 3,2 = 224 m3. Base termisk kraft - 224 * 40 = 8960 watt.
  2. Første etasje vil tvinge oss til å bruke en faktor på 1,3: 8960 * 1,3 = 11648 watt.
  3. Windows vil øke det allerede store behovet for varme: 11648+ (5 * 100) = 12148 watt.
  4. Til slutt vil den forfriskende 60-graders frosten i januar også gjøre sine egne justeringer: 12148 * 2 = 24296. Det er lett å se at forskjellen med den første beregningsmetoden er ganske imponerende.

Beregning etter volum og grad av oppvarming

Den forrige ordningen er bra for alle, men en: Den gjelder bare for standardisolasjon av bygningens utvendige vegger, som svarer til dagens SNiP. Hva om det er betydelig bedre eller verre?

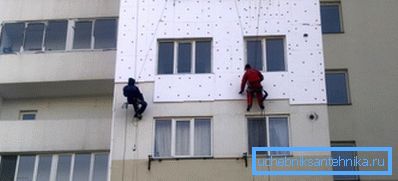

Leilighetskomplekser leveres i økende grad med isolerte fasader.

I dette tilfellet reduseres beregningsinstruksjonen til bruk av formelen Q = V * Dt * k / 860.

I det:

  • V - kubisk volum av rommet;
  • Dt er forskjellen mellom termometeravlesningene i leiligheten og på gaten;

Merk: Gjennomsnittstemperaturen på den kaldeste fem-dagers uken er tatt som gate temperatur.

  • k - neste faktor avhengig av graden av isolasjon av bygningen.
Beskrivelse av isolasjon K
Skum eller mineralull, energibesparende doble vinduer 0,6-0,9
Murstein eller steinvegger fra 50 mm tykke, dobbeltrom med enkelkammer 1-1,9
Tynnvegg murverk (i murstein), enkeltrute 2-2,9
Mangel på isolasjon (industribygninger) 3-4
I industrielle miljøer blir isolasjon sjelden gitt alvorlig vurdering.

La oss igjen gjøre egne hender for å beregne behovet for varme til leiligheten vår i Yakutsk, ved hjelp av den nye introduksjonen:

  • Den gjennomsnittlige minimum januar er -41,5 С;
  • Huset er isolert ute og utstyrt med tredoble glassvinduer (k = 0,8). Alle nye hjem i Yakutia tilsvarer denne beskrivelsen.

Volumet av leiligheten vi tidligere har beregnet, er lik 224 m3. Dt ved romtemperatur på +22 ° C vil ta verdien 22 - (-41,5) = 63,5 C.

Ifølge vår formel, Q = 224 * 63,5 * 0,8 / 860 = 13,2 kW.

Instrumentmakt

Hvordan kalkulere strømmen til et stål radiator varme eller aluminium seksjon batteri?

  • For konvektorer, panel radiatorer og andre integrerte produkter av komplisert form, kan du bare stole på produsentens dokumentasjon. Kjennetegn på enheter er alltid til stede minst på sitt offisielle nettsted.
Beregningsbordet for kraften til stålradiatorer Kermi oppvarming, avhengig av deres lineære dimensjoner.
  • For seksjonenheter, i tillegg til de samme dataene, kan du fokusere på følgende verdier:
Radiator materiale Varmestrøm, W / seksjon
Støpejern 160
Bimetall (stål + aluminium) 180
aluminium 200

Beregningen av kraften til stålvarme radiatorer fra stålrør (horisontale registre) kan utføres i henhold til følgende algoritme:

  1. Varmeproduksjonen av den første delen (bunnrøret) i watt er D * L * Dt * 36,5, hvor D er ytre diameteren av seksjonen, L er dens lengde og Dt er deltemperaturen mellom apparatets overflate og luften i rommet.

Oppmerksomhet: alle verdier er oppgitt i SI-enheter; Spesielt blir diameteren omregnet til meter.

  1. Varmeproduksjonen av etterfølgende seksjoner beregnes med en faktor på 0,9, siden de er i en varm oppadgående luftstrøm.

Så, for en firedelingsenhet med en diameter på 108 mm og en lengde på 4 meter med +20 innendørs og +80 på regiets overflate, vil varmeoverføringen være 0,108 * 4 * (80-20) * 36,5 + 0,108 * 4 * (80-20 ) * 36,5 * 0,9 * 3 = 946 + 2554 = 3500 (avrundet) watt.

På bildet - et fire-seksjons oppvarmingsregister.

Det er nysgjerrig: med samme overordnede dimensjoner gir stålregisteret mye mindre varme enn en aluminium- eller bimetallisk radiator. Først og fremst er den lave prisen attraktiv i disse enhetene: billige VGP-rør brukes som materiale for deres fremstilling.

Begrensende faktorer

I enkelte tilfeller er den faktiske effekten av varmeinnretningene merkbart mindre enn merkeskiltet.

Hva kan føre til en reduksjon i effektiviteten?

  • Reduserer temperaturforskjellen med luft. Produsenter angir egenskapene til enheter for Dt = 70 C; Når du kjøler kjølevæsken eller oppvarmer luften i rommet, vil effekten minke.
  • Feil ved valg av tilkoblingsskjema. Med en liten (opptil 10 seksjoner) enhetslengde, er det å foretrekke å foretrekke en sidekobling; med flere seksjoner - diagonal eller bunn til bunn.
  • Konveksjonsbegrensning. En rekke skjermer, nisjer og kanaler kan redusere varmetransport med 15 - 30%.
Dekorative skjermer forhindrer naturlig konveksjon av varm luft.

konklusjon

Vi håper at de ovennevnte beregningssystemene vil hjelpe leseren til å designe effektiv oppvarming for sin egen leilighet. Ytterligere tematisk informasjon finnes i videoen i denne artikkelen. Lykke til!
