Beregning av radiatorer: behovet for termisk energi og

Emnet i denne artikkelen er beregning av radiatorer i en leilighet eller et privat hus. Vi må finne ut hvordan behovet for rommet beregnes i varmen og hvilken termisk kapasitet av delen av varmeapparater skal orienteres.

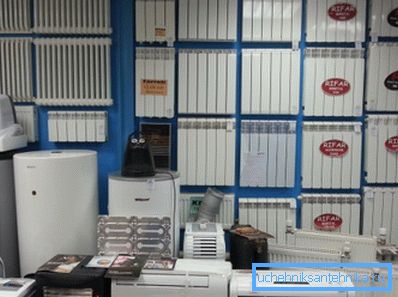

Shopping bør begynne med beregningene.

Varmebehov

Av åpenbare årsaker begynner beregningen av antall radiatorer med et anslag på behovet for varme. Byggerne bruker vanligvis ganske komplekse ordninger som tar hensyn til veggens termiske motstand, temperaturen på de kaldeste fem dagene og mange andre faktorer. Vi vil imidlertid ikke gå inn i wilds av komplekse formler og bli kjent med noen av de enkleste å bruke metoder.

Arealoverslag

En enkel beregning av området vil gi et pålitelig resultat hvis vi snakker om en leilighet i en boligbygg av sovjetisk konstruksjon et sted i Russland. For et privat hus er det ikke egnet allerede på grunn av den betydelige variasjonen i takhøyde: En endring i denne parameteren påvirker mengden luft som skal varmes opp av varmesystemet og området på veggene der huset mister termisk energi.

Beregningen av varmeeffekten av radiatorer gjøres ved ganske enkelt å dele arealet på det oppvarmede rommet med 10: 1 kilowatt varme gir oppvarming av et areal på 10 kvadratmeter.

Forholdet mellom rom og behovet for termisk kraft.

La oss for eksempel anslå behovet for varme i en to-roms leilighet på 59 kvadratmeter.

Oppvarmede rom - 20 meter hall, 18 meter soverom og 8 meter kjøkken.

  1. Den totale varmeeffekten av varmeovner bør åpenbart være 59/10 = 5,9 kW.
  2. Denne kraften bør deles mellom rom i forholdet 20: 18: 8. Hvorfor ikke bruke en enkel beregning av radiatorer på hvert rom? Ja, fordi batteriene må varme ikke bare disse rommene, men også på badet, og gangen, uten varmeinnretninger. Løsning av en enkel ligning vil gi oss radiator effektverdier på henholdsvis 2,5 KW, 2,4 KW og 1 KW.

Nuance: Siden kjøkkenet har nok av sine egne varmekilder (minst - komfyren og kjøleskapets varmeveksler), blir varmeopptaket av varme vanligvis tatt litt lavere enn for rom - 0,6-0,8 KW / 10 m2.

Beregnet i volum

Litt mer komplisert er beregningen av kraften til radiatorer etter volumet av rommet.

I tillegg til det faktiske luftvolumet, tar denne beregningsordningen hensyn til en rekke tilleggsparametere:

  • Tilstedeværelse av dører og vinduer. Som regel blir mer varme tapt gjennom dem enn gjennom en tomvegg.
På skjermen på bildebehandleren er det tydelig synlig varmelekkasje gjennom vinduene.
  • Type lokaler (leilighet i en leilighet eller et privat hus). I det andre tilfellet har det oppvarmede rommet et stort område med felles omslutningsstrukturer med gaten, noe som øker varmetapet gjennom dem.
  • I tilfelle av en leilighet - beliggenheten i huset. Hjørne leiligheten har igjen minst to vanlige vegger med gaten.
  • Endelig tar beregningsmetoden hensyn til klimaspektene i landets regioner. Åpenbart i Yakutsk vil behovet for varme være større enn i Sochi.

Så hvordan kan du beregne varmekapasiteten med kubisk kapasitet?

  1. For grunnverdien er det tatt 40 watt per kubikkmeter volum oppvarmet rom.
  2. For hjørneleiligheter i en leilighetskompleks brukes koeffisienter på 1,2 - 1,3 (avhengig av området på veggene som er felles med gaten). For et privat hus er koeffisienten lik 1,5: som vi husker, vil det miste varme gjennom alle vegger, gulv og tak.
Vinkelen i leiligheten øker tapet gjennom veggene.
  1. Til resultat av multiplikasjon legges 100 watt til hvert vindu og 200 til hver dør som fører til gaten.
  2. Den resulterende verdien multipliseres med den regionale koeffisienten:
region Koeffisientverdi
Krasnodar region, Krim 0,7 - 0,9
Moskva og Leningrad regioner 1,2 - 1,3
Sibir, Fjernøsten 1.5
Yakutia, Chukotka 2.0

La oss beregne varmetransporten fra radiatorer - radiator, konvektor, register eller annen type varmeovner - under følgende forhold:

  • Det oppvarmede rommet er et privat hus i Verkhoyansk (gjennomsnittlig januar temperatur er -45,4 ° C, minimum er -67,6 ° C) måling 12x6 meter med tak 3,2 meter høy.
Verkhoyansk argumenterer med Oimyakon for tittelen på den kalde polen på den nordlige halvkule.
  • Huset har to dører og fire vinduer.

La oss komme i gang

  1. Det oppvarmede volumet vil være lik 12 * 6 * 3,2 = 230 m3 (med avrunding).
  2. Basisverdien av varmeutgang er 40 * 230 = 9200 watt.
  3. Siden dette er et privat hus, vil varmelekkasje gjennom bygningskuvertet tvinge oss til å multiplisere resultatet med 1,5. 9200 * 1,5 = 13800 watt.
  4. Vinduer og dører vil forverre situasjonen: 13800+ (4 * 100) + (2 * 200) = 14600.
  5. Endelig vil klimasonen også gjøre sine egne tilpasninger: 14600 * 2 = 29200 watt.

Nysgjerrig: En typisk online kalkulator for beregning av radiatorer gjør det ikke mulig å spesifisere en minimumsgate temperatur under -30 - -35 ° C. Derfor vurderer han behovet for vår bygning i termisk kraft omtrent i halvparten av resultatet vi oppnår.

Med senket oppvarming vil huset nesten ikke være varmt.

radiatorer

typer

Til å begynne med, la oss bli kjent med hvilke typer radiatorer som brukes i varmesystemer og deres hovedfunksjoner.

  • Aluminiumbatterier - den mest populære løsningen for uavhengige varmesystemer. Deres største fordel er en ganske beskjeden pris (fra 250 rubler per seksjon); ulempene kan være ganske betinget av den lave varmekapasiteten og moderat motstand mot internt trykk (opptil 10-16 atmosfærer).
Vannhammersnittet nippel fra aluminiumtråd.

Nuance: aluminium danner et galvanisk par med kobber. Aluminium radiatorer kan ikke brukes i samme krets med kobberrør: den svake strømmen mellom metaller bidrar til deres akselererte korrosjon.

  • Støpejern er lite forskjellig fra aluminium for motstand mot hydraulisk trykk (samme 10-16 atmosfærer); men det har mye større varmekapasitet. Termisk treghet i varmesystemet er meget nyttig når du arbeider fra en fastbrennstoffkoker med periodisk oppmaling.
  • Den definerende egenskapen til stålbatterier er den høyeste styrken. Det gjør at disse varmeovnerne kan brukes i alle sentralvarmesystemer: temperatur- og trykksving er helt trygge for en sveiset konstruksjon.

Ulempene ved en stål radiator inkluderer den moderate varmeledningsevnen av materialet, noe som gjør finnen nesten meningsløs: enden av finnene vil alltid være mye kaldere enn kjølevæsken.

  • Bimetalliske radiatorer løser dette problemet helt.. Stålkjernen i seksjonen gir sin strekkfasthet, og aluminiumskallet gir et stort område av finning med høy termisk ledningsevne. Denne typen batteri er et nylig treff med leilighetseiere med sentralvarme.

Nuance: Når du monterer et sentralvarmesystem med egne hender, komplett med bimetalliske radiatorer, er det bedre å velge stålrør enn metallpolymer eller plast. Hva er årsaken til instruksjonen - det er lett å forstå: hva er det å sette sammen batterier som er i stand til å motstå en trykkbølge opp til 50 kgf / cm2, hvis tilførselsledningen bryter allerede ved 15?

Den bimetalliske radiatoren i bildet er montert på en stålforing.

Typiske verdier for varmeoverføring

Etter at beregningen av oppvarming av radiatorkapasiteten til et bestemt rom er gjort, må vi beregne antall seksjoner i den. Tydeligvis, for dette trenger du å vite hovedparameteren - varmetransporten av en seksjon.

Eksakte verdier kan alltid finnes i den medfølgende dokumentasjonen til varmeren eller på produsentens nettsted.

Typisk - for de fleste produkter på markedet er følgende:

  • En støpejernsdel av standardstørrelse (med en 500 mm senteravstand på brystvorter) kan frigjøre ca. 160 watt varme.
  • Beregning av bimetalliske radiatorer av oppvarming kan utføres, fra varmeoverføring av en 180-watt seksjon.
  • Beregningen av aluminiumvarme-radiatorer utføres vanligvis på basis av en verdi på 200 watt per seksjon.
Varmeoverføringsverdier for enkelte typer varmeovner.

For vårt hus i Verkhoyansk trenger vi derfor 29 200/200 = 146 aluminiumsdeler.

Som alltid er det en rekke nyanser.

  1. Produsenter angir verdien av varmestrøm ved en temperatur på kjølevæsken lik 90C. Faktiske verdier er vanligvis lavere.
  2. Med ensidig tilkobling av en lang seksjonvarmer, vil de siste seksjonene alltid være kaldere enn den første. Radiatoren i 10 eller flere seksjoner er bedre å koble fra to sider; Dermed vil vi gi kjølevannskanalen langs hele lengden av samlerne. I tillegg, i dette tilfellet, trenger ikke batteriet å vaskes.

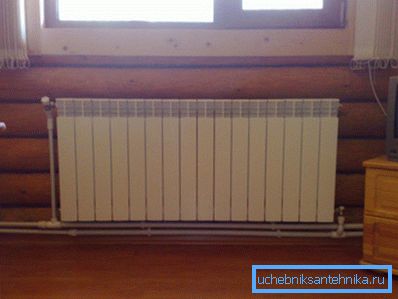

Bilateral tilkobling av batteriet vil gi oppvarming i hele lengden.
  1. Beregningen av stålradiatorer er problematisk fordi de ikke har noen seksjoner, og dimensjonene varierer fra modell til modell. For informasjon om den termiske kraften til enheten må du gå til produsentens nettsted.

konklusjon

Vi håper at de foreslåtte beregningsmetodene vil hjelpe leseren til å designe et varmesystem for sine egne hjem.

Vedlagte video, som alltid, inneholder tilleggsinformasjon. Lykke til!
