Beregning av seksjoner av radiatorer på gulvområdet: hvordan

12-05-2018
Varme

Hvordan beregne radiatoren på gulvområdet - bolig eller industri? I denne artikkelen vil vi introdusere leseren til flere algoritmer av varierende kompleksitet og gi referanseinformasjon noen referansedata. Så gå.

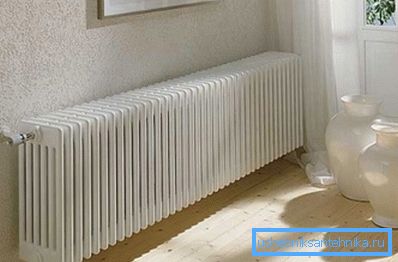

Vår oppgave er å lære å beregne de optimale dimensjonene til ovnen.

Faser av beregninger

Egentlig er det bare to av dem.

  1. I utgangspunktet er det estimerte behovet for plass i termisk kraft.
  2. Deretter beregnes tallet for de tilsvarende konturelementene, avhengig av den spesifikke verdien av varmestrømmen (per seksjon, per varmeapparat, etc.).

Spesifiser: I nettverket finner du et stort antall tabeller og kalkulatorer, som direkte danner antall seksjoner fra området. Imidlertid er nøyaktigheten av slike beregninger vanligvis lav, siden de helt ignorerer flere faktorer som øker eller reduserer varmetap.

Strømberegning

Skjema 1

Den enkleste ordningen er til stede i Sovjet-SNiP et halvt århundre siden: kraften til en radiator for et rom er valgt med en hastighet på 100 watt / 1m2.

Utvalg av bimetalliske radiatorer på gulvplassen kan utføres, styrt av dette bordet.

Algoritmen er klar, ekstremt enkel og unøyaktig.

Hvorfor?

  • Ekte varme tap varierer sterkt for ekstreme og mellomste etasjer, for hjørne leiligheter og rom i sentrum av bygningen.
  • De er avhengige av det totale arealet av vinduer og dører, samt på glassets struktur. Det er klart at trerammer med doble vinduer vil gi mye større varmetap enn en tredobbelt glass.
  • I forskjellige klimasoner vil varmetap også variere. I -50 C leilighet vil selvsagt trenge mer varme enn i +5.
  • Endelig gjør valget av radiatoren i henhold til rommet i rommet at det forsømmer takhøyde; I mellomtiden vil varmeeffekten i tak 2,5 og 4,5 meter høye variere sterkt.
Høyt tak skaper en følelse av romslighet, men øker kostnadene ved oppvarming betydelig.

Skjema 2

Estimering av varmeeffekt og beregning av antall radiatorseksjoner etter volumet av rommet gir merkbart større nøyaktighet.

Her er instruksjonene for beregning av strøm:

  1. Basen på varmen er estimert til 40 watt / m3.
  2. For hjørnerom øker den med 1,2 ganger, for ekstreme etasjer - med 1,3, for private hus - med 1,5.
  3. Vinduet legger til 100 watt til romets behov for varme, døren til gaten - 200.
  4. En regional koeffisient er innført. Det er tatt lik:
region faktor
Chukotka, Yakutia 2
Irkutsk region, Khabarovsk region 1.6
Moskva-regionen, Leningrad-regionen 1.2
Volgograd 1
Krasnodar-regionen 0.8

La oss ta som et eksempel på dine egne hender, finn behovet for varme i et hjørnerom som måler 4x5x3 meter med ett vindu som ligger i byen Anapa.

  1. Volumet på rommet er 4 * 5 * 3 = 60 m3.
  2. Det grunnleggende behovet for varme er estimert til 60 * 40 = 2400 watt.
  3. Siden rommet er vinklet, bruker vi koeffisienten 1,2: 2400 * 1,2 = 2880 watt.
  4. Vinduet forverrer situasjonen: 2880 + 100 = 2980.
  5. Det milde klimaet i Anapa gjør sine egne tilpasninger: 2980 * 0.8 = 2384 watt.
På bildet - vinter i nærheten av Anapa. Dens varme klima betyr ikke høye oppvarmningskostnader.

Skjema 3

Begge tidligere ordninger er dårlige fordi de ignorerer forskjellen mellom forskjellige bygninger når det gjelder veggisolering. I mellomtiden, i et moderne energieffektivt hus med ekstern isolasjon og i et mursteinverksted med endelte glass, vil varmetapet være, for å si det mildt, annerledes.

Radiatorer for industrielle lokaler og hus med ikke-standardisolasjon kan beregnes med formelen Q = V * Dt * k / 860, hvor:

  • Q - varmekretskraft i kilowatt.
  • V - oppvarmet volum.
  • Dt er den beregnede temperaturdelta med gaten.

Vær oppmerksom på at romtemperaturen er tatt fra sanitære standarder eller teknologiske krav; gaten er beregnet av gjennomsnittstemperaturen for de kuleste 5 dagene av vinteren.

  • k er koeffisienten av varmeisolasjon. Hvor får man verdiene sine?
k Beskrivelse av rommet
0,6-0,9 Ekstern isolasjon, tredobbelt glass
1-1,9 Masonry fra 50 cm tykke, doble vinduer
2-2,9 Murverk, enkeltvinduer med trerammer
3-3,9 Ikke-isolert rom

La oss i så fall også følge beregningsalgoritmen med et eksempel - vi beregner termisk kraft som radiatorer i en produksjonslokal på 400 kvm med en høyde på 5 meter, en murveggtykkelse på 25 cm og en enkelt glass bør ha. Dette bildet er ganske typisk for industrisoner.

La oss være enige om at temperaturen på den kaldeste fem-dagers uken er -25 grader Celsius.

Industrielle lokaler er preget av store varmetap.
  1. For produksjonsbutikker anses den nedre grensen for tillatt temperatur å være + 15 C. Dt = 15 - (-25) = 40.
  2. Vi tar varmeisolasjonskoeffisienten til 2,5.
  3. Volumet på rommet er 400 * 5 = 2000 m3.
  4. Formelen vil ta formen Q = 2000 * 40 * 2.5 / 860 = 232 KW (med avrunding).

Beregning av varmeinnretninger

Støpejern, aluminium og bimetallbatterier, stålrør-, panel- og plate-radiatorer samt konvektorer er mye brukt i boliger for oppvarming.

Hvordan bestemme den termiske kraften til hver enhet?

For paneler, konvektorer, ikke-separerbare rørbatterier og -plater, kan du bare fokusere på egenskaper som produsenten har gitt. De er alltid til stede i vedlagte dokumentasjon eller på produsentens nettsted.

For seksjonelle batterier med en standard (500 mm) vertikal størrelse, kan du fokusere på følgende verdier for varmestrømmen:

  • Støpejernsdel - 140-160 watt;
  • aluminium - 180-200;

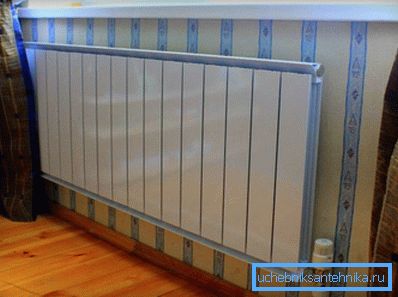

Aluminiumbatterier fører til spesifikk varmeoverføring.
  • bimetall - 170-190.

Et viktig punkt: Den nominelle effekten er angitt for 70 grader forskjellen mellom radiatoren og luften i rommet. Hvis forskjellen er halv så mye, vil den spesifikke varmeoverføringen bli redusert med samme mengde.

Så, med behovet for en termisk effekt på 2,3 KW, bør aluminium radiatoren (200 W / seksjon) ha 2300/200 = 12 (med avrunding) seksjoner.

Spesielt tilfelle

Typiske radiatorer for industrielle lokaler er stål-sveisede registre. Den lave prisen på materialet, kombinert med høy styrke, gjør dem mye mer attraktive enn andre løsninger.

Deres makt kan beregnes ved hjelp av følgende algoritme:

  • For et enkelt horisontalt rør er det lik Q = 3,14xD * L * 11,63 * Dt, hvor D er rørets diameter i meter, L er lengden i meter, Dt er temperatur deltaet mellom rommet og kjølevæsken.
  • I et flersnittet horisontalt register benyttes faktor 0.9 til å beregne deler som starter fra det andre.

Således vil et ti-meters enkeltseksjonsregister med en diameter på 250 mm, når det blir oppvarmet med overopphetet damp (20 ° C) og ved en temperatur på verkstedet 15 ° C, gi 3,14 * 0,25 * 10 * 11,63 * (200-15) = 16,889 watt.

Industriell oppvarming. All-sveisede registre brukes som oppvarming enheter.

konklusjon

Som du ser, er de anvendte beregningssystemene relativt enkle og ganske forståelige, selv for en person som ikke er så langt fra å utforme varmesystemer. Ytterligere tematisk informasjon kan som vanlig finnes i videoen i denne artikkelen. Lykke til!
