Beregning av varmesystemet: hvordan du velger riktig

Oppvarming av huset i klimaet i Russland er ikke en luksus, men en viktig nødvendighet. Hvis du i tettsted ikke trenger å tenke på det - det er varme stasjoner, varme- og kraftverk, distrikts kjelehus som helt vil gi boliger til oppvarming, så i ditt eget hus må du tenke på alt selv.

I dette tilfellet skal hjemmet være utstyrt med et autonomt varmesystem. Før du installerer nettverket, må det utformes og beregnes. Dette er hva vi vil miste i denne artikkelen.

Beregning av varmeinnretninger

Som varmebærer velges vanlig vann i sine egne hus. Og selve varmesystemet kan lukkes eller åpnes.

Type kjele

Den type varmegenerator du må velge, gitt hvilken type energi som er mest tilgjengelig og billig i ditt område.

Under kategorien av enheter etter type drivstoff som brukes.

1. Elektriske kjeler. Oppvarming av et hus basert på dem er ikke veldig populært hos oss, fordi Strøm er dyrt, og det kan leveres med avbrudd eller spenningsfall. Og for pålitelig drift av en slik enhet krever et stabilt strømforsyningssystem.
2. Solid brensel apparater. De enkleste enhetene. Det russiske markedet representerer mange av sine modeller, både med manuell og automatisk lasting av drivstoff. Prisen på de nyeste analogene er selvsagt høyere.
3. Gass enheter. Disse enhetene har høy effektivitet. Deres nåværende modeller har fullt automatiserte arbeidssykluser. De er kompakte med høy ytelse. En slik enhet er optimal hvis hjemmet ditt er koblet til et sentralt gassforsyningsnettverk.

Vær oppmerksom på! Beregning av fôring av varmesystemet, bemerk at gassprisen øker hele tiden. Derfor er det ønskelig å utstyre oppvarmingsnettet på det med systemer for energibesparelse og automatisering.

1. Flytende drivstoff enheter. Slike kjeler jobber med diesel, petroleum, brenselolje, oljearbeid. De er svært produktive, praktiske, slik drivstoff er tilgjengelig og billig.

Slike varmegeneratorer kan installeres i landhus, i hytter og landshus. Imidlertid er flytende brensel brann og eksplosiv. Derfor, for tanker med den må du tildele separate rom og nøye overholde sikkerhetsforskrifter.

Noen poeng å vurdere

1. Drivstoffoljekjeler for varmesystemer har en viktig fordel. Brenneren kan byttes ut for en gassanalog, og enheten vil kunne arbeide på riktig energibærer.
2. Fra fastbrenselapparater er det best å sette dine egne pyrolysepartnere. De er de mest økonomiske, deres effektivitet, takket være en forbedret design, når 85%. Slike enheter har to brannkasser. I den første delen smelter brennstoffet sakte og sender ut termisk energi, så vel som brennbar (pyrhoslic) gass. Den sistnevnte, sammen med luften, går deretter inn i det andre brannkammeret, hvor det blir brent, og genererer ekstra varme.

1. Konvensjonelle brennstoffkjeler har en betydelig ulempe - de kan ikke utstyres med effektive automatiseringssystemer. Når det gjelder dette, må drivstoff lagres manuelt i hver 4./6 time.

Det finnes modeller av enheter som du kan koble til bunkeren. Drivstoff fra den kommer automatisk inn i kjelen.

Det varer imidlertid ikke mer enn 1,5 dager. Deretter må du laste kapasiteten manuelt.

Beregning av egenskaper

Etter å ha valgt type varmegenerator som utfører design og beregning av varmesystemer, er det nødvendig å bestemme kapasiteten og generelle egenskaper av systemet.

For å utføre en foreløpig beregning, er det nok å multiplisere arealet av rommet ved hjelp av varmegeneratorens klimakraft. Resultatet av beregningen er ytterligere delt med 10.

Dette er den enkleste formelen egnet for levekår. Med hjelpen er det mulig å utføre en omtrentlig beregning og utforming av varmesystemer med et lite antall kjente faktorer.

Litt mer om disse beregningene.

1. Når det gjelder det oppvarmede området, er det ofte tatt sin sum for alle områder av huset. Dette er en feil, fordi Som regel er det kun de rommene på bygningen der minst en vegg er ekstern, oppvarmet. Denne varmekonstruksjonsberegningen er korrekt, hvor kun rom med yttervegger er tatt i betraktning. Samtidig legges en liten produksjonsmargin på kjelen til resultatene av beregningene. Det er nødvendig for en situasjon når vinteren blir for hard for ditt område.
2. Klimakraften er svært viktig for praktiske beregninger av oppvarming. Verdien avhenger av området der huset ligger.

• Så, for senteret i den russiske føderasjonen er figuren 1,3 / 1,6 kW;
• for Sør - 0,8 / 0,95;
• for Nord-Russland - 1,6 / 2,2.

Et eksempel på beregning av varmesystemet (kjelekraft) for en bygning på 100 m2 for de sentrale regionene i Russland:

Vk = 100 • 1,2: 10 = 12 kW

Antall batteriseksjoner

Instruksjonen bemerker at et kompetent oppvarmingsprosjekt er umulig uten å bestemme det nødvendige antall radiatorseksjoner. Denne parameteren kan beregnes med den enkleste formelen: området av lokalene blir multiplisert med 100, den resulterende figuren er delt av kraften til en seksjon av radiatoren.

La oss se nærmere på stillingene i formelen.

1. Oppvarmet område. Strømmen til varmeapparater beregnes for hvert enkelt rom. Derfor bør formelen også omfatte arealet av ett rom. Det er imidlertid et unntak. Hvis du vil være varm i tilstøtende rom, med den der det skal være radiatorer, er området av begge rommene oppsummert.
2. Figuren 100 er hentet fra SNiPa. Det betyr at for 1 m2 stuer er 100 W med termisk effekt av batterier nødvendig.
3. Utførelsen av en radiatorseksjon kan være forskjellig og avhenger av materialet i dets fremstilling og designfunksjoner. Når du ikke kan finne ut denne parameteren nøyaktig, kan du betjene med en verdi på 200 watt. Det er lik gjennomsnittet av hver del av moderne radiatorer.

Vi gir et spesifikt eksempel på beregning. La gulvet være 20 kvadratmeter. Kraften til en del av de valgte radiatorene er 170 W for den. Bestem antall seksjoner som trengs:

N = 20 • 100: 170 = 11,7 = 12.

Vær oppmerksom på! Hvis rommet er vinkelt eller slutt, og etter å ha gjort beregningene, skal deres totale multipliseres med en faktor på 1,2. Så du får antall deler av radiatoren, med tanke på det økte varmetapet på rommet.

Spesifikke profesjonelle beregninger i formler

Vurder hvordan beregning og installasjon av varmesystemer av fagfolk.

Hva er hydraulisk beregning?

Oppgavene til den samlede hydrauliske beregningen av systemet inkluderer følgende.

1. Bestemmelse av rørledningens tverrsnitt og i denne forbindelse - beregning av vannmengden i varmesystemet.
2. Finne størrelsen på trykket (arbeidstrykk) i forskjellige deler av nettverket.
3. Beregning av trykkfall / hode.
4. Nøyaktig binding av alle punkter i nettverket i dynamiske og statiske moduser. Dette er nødvendig for å sikre tillatt trykk og ønsket trykk i systemet.

Grunnleggende beregningsavhengigheter

Varmebeskyttelsesegenskapene til inneslutende konstruksjoner er preget av deres motstand mot varmeoverføring (Ro).

1. Dette uttrykkes i formelen: Ro = Rвн + Rк + Rв. Symbolet Rвн er motstanden mot varmeoverføring fra innsiden av gjerdet, som i sin tur er beskrevet som (m • 2 ° C): Bm.
2. Rvn = 1: C Her? I er koeffisienten for termisk retur på innsiden av de inneslutende strukturer, er den lik 8,7 • (m • 2 • C): Bm.
3. RK er den termiske motstanden til den innelukkende strukturen med sekvensielt plasserte lag. Rc = R1 + R2 + ... + Rn + R av uteluften.
4. R1 =? /?. Her? betyr lagtykkelse i millimeter, eh? - er koeffisienten for termisk ledningsevne, som er beskrevet som Bm: (m • 2 ° C).
5. Rb er motstanden mot varmeoverføring fra utsiden av gjerdet.
6. R = 1: N n er varmekoeffisientens koeffisient for den ytre delen av gjerdet, uttrykkes som 23 • Bm: (m • 2 ° C).
7. Varmeoverføringskoeffisienten k beregnes i henhold til formelen: k = 1: Ro.

Så, før du beregner varmesystemet, beregnes tykkelsen på hovedisolasjonslaget.

Vi gir et bestemt eksempel.

1. Ekstern vegg av betong:? = 2400 kg / m? /; 1 = 1,92 W / m • ° C; 1 = 100 millimeter.
2. Oppvarming av polyuretanskum:? = 2400 kg / m?; = 1,92 W / m • ° C; ? = Ro-1:? C-1:? N-? 1: 1.

Systemkraft

Termisk effekt av varmesystemet, i watt, er gitt ved formelen: Qc = Qo + Qi-Qb.

her:

• Qo er varmetapet i watt gjennom de inneslutende strukturer;
• Qi er varmetapet for å varme den infiltrerende luften som går gjennom dørene, vinduene, sporene (W);
• Qb - varme fra husholdningsapparater, også i watt.

Hydraulisk beregning av rørledningen

Beregningen av volumet av varmesystemet er umulig uten hydrauliske beregninger av rørledningens diameter. De utføres ved de allerede definerte termiske belastningene og det beregnede trykket (sirkulasjon) i systemet.

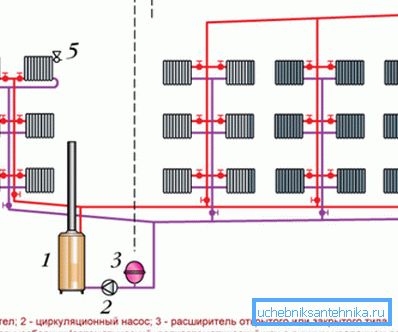

For eksempel, i en to-pipetypenett av nettverket, er hovedsirkulasjonsringen montert for en dødtypen av rørfordeling. Med andre ord, gjennom den nedre radiatoren av den sterkeste og fjerneste fra varmesenteret av stigerøret.

I denne situasjonen kan du bruke kalkulatoren til å beregne varmesystemet som er plassert på Internett, eller utføre beregningene selv.

For dette er det nødvendig å bestemme hjelpeparameteren - gjennomsnittsverdien av det spesifikke trykkfallet, på grunn av friksjon (Rav, i Pa / m), per meter rør. Formelen ser slik ut:

Rcp =? • pp: L; i pa / m

I det betyr symbolene:

• ? - Dette er en koeffisient som tar hensyn til trykkfall på grunn av lokale motstander, av det totale beregnede trykket (sirkulasjonstrykk), for nettverk med tvungen sirkulasjon, er denne parameteren 0,65;
• pp er det tilgjengelige trykket i det oppvarmede varmesystemet, i pascals;
• L er den totale lengden på sirkulasjonsringen i meter.

Romvarmetap

Hovedvarmetapet Q® (i watt), gjennom bygningskuvertet, er funnet i henhold til formelen Q® = f • k • (tv-tвn) • n.

her:

• k er varmeoverføringskoeffisienten til kabinettet;
• f er det beregnede arealet av den innvendige strukturen, i kvadratmeter;
• TV er lufttemperaturen i rommet, i grader;
• tyan - temperatur på uteluft, i grader;
• n er en koeffisient som avhenger av plasseringen av ytre overflaten i forhold til uteluften.

Valget av radiatorer, basert på deres egenskaper

Før du beregner mengden vann i varmesystemet, bør du velge hvilken type radiatorer du vil bruke. Nedenfor er en tabell over egenskapene til alle produserte varianter.

konklusjon

Langvarig drift av varmesystemet er bare mulig med riktig beregning og etterfølgende riktig installasjon. Derfor bør utformingen av nettverket tas veldig alvorlig. Video i artikkelen vil legge til informasjon.
