Beregningen av rørets diameter for oppvarming er et viktig

Når det gjelder installasjon av et varmesystem, er det ganske ofte valgt å velge røret rett og slett på grunnlag av råd fra venner eller anbefalingene fra selgerne i butikken. Beregningen av rørets diameter for oppvarming gjøres ikke alltid.

Å velge en størrelse tilfeldig, er det en risiko for at varmesystemet vil fungere ineffektivt.

Effekten av diameter på oppvarmingsoperasjonen

Installasjonsinstruksjonene for varmesystemet er ikke sannsynlig å påvirke beregningen av rørledningen (finne ut hvordan du beregner rørets diameter for oppvarming).

I mellomtiden, når du beveger deg gjennom et rør, møter kjølevæsken flere typer motstand, og dette bør tas i betraktning når du velger en standardstørrelse:

• veggfriksjon. På grunn av dette er en del av farten tapt;
• tap av hastighet når du svinger. Kabling rundt leiligheten kan ikke utføres uten svinger (dessuten er det svinger i en vinkel på 90?);

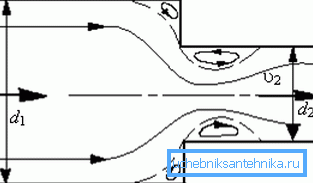

• diameter endring. Hvis du prøver å bruke forskjellige størrelser når du distribuerer til leiligheten, vil motstanden til strømmen av strømmen bli observert også i steder med konjugering av forskjellige størrelser.

Vær oppmerksom på! Innsnevringen av diameteren til oppvarmingsrøret er uønsket. Når ledninger rundt huset må du bruke samme størrelse. Et unntak er tillatt i tilfelle av en stor lengde av sirkulasjonsløkken, i hvilket tilfelle det er mulig å øke kjølevæskens hastighet ved å redusere D.

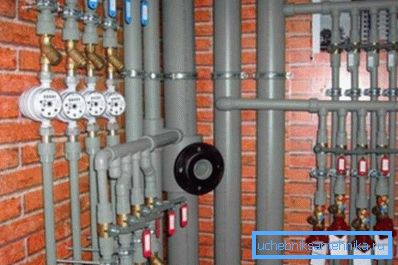

Når det gjelder rørledningen selv, kan hovedkarakteristikken som påvirker kjølevæskens bevegelse kalles den indre diameteren (DV). Jo mindre det er, jo større trykk, og omvendt - som Dwn øker, faller trykket i systemet. Dette må tas i betraktning ved valg av rørets diameter for oppvarming.

En vanlig feil av amatørvifter er knyttet til dette fenomenet. De er sikre på at hvis du tar en større størrelse, vil mer varmebærer passere gjennom radiatorene og rommet varmes opp raskere.

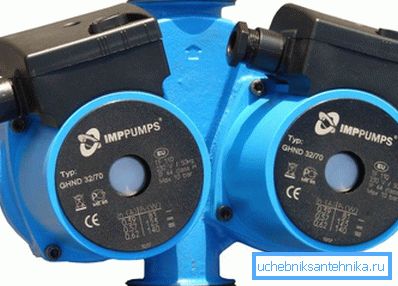

Faktisk vil effekten være motsatt - på grunn av trykkfallet forblir batteriene kule. I dette tilfellet kan installasjonen av en kraftigere sirkulasjonspumpe hjelpe, men prisen på en slik løsning er høy, det er mye lettere å velge riktig diameter.

Et eksempel på beregning av varmesystemet

Som regel utføres en forenklet beregning basert på slike parametere som volumet av rommet, isolasjonsnivået, kjølevæskens strømningshastighet og temperaturforskjellen i innløps- og utløpsrørledningene.

Rørets diameter for oppvarming med tvungen sirkulasjon bestemmes i følgende rekkefølge:

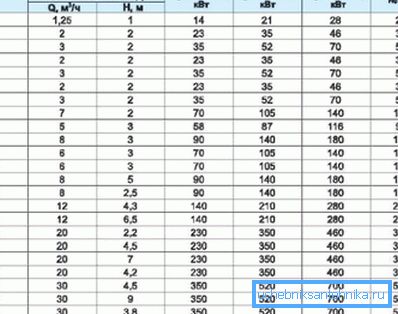

• Den totale mengden varme som skal leveres til lokalene, bestemmes (varmeutgang, kW), det er mulig å fokusere på tabelldataene.

• spør hastigheten på vannet, bestem optimal D.

Termisk effektberegning

Som et eksempel vil det være et standardrom med dimensjoner på 4,8 x 5,0 x 3,0 m. Varmekrets med tvungen sirkulasjon, er det nødvendig å beregne diameteren til varmeledningene for ledning rundt leiligheten. Basisberegningsformelen er som følger:

i formelen brukes følgende notasjon:

• V er volumet av rommet. I eksemplet er det 3,8 • 4,0 • 3,0 = 45,6m³;
• ?t er forskjellen mellom temperaturen i gaten og i rommet. I eksemplet tatt 53 ° C;

• K er en spesiell koeffisient som bestemmer graden av isolasjon av en bygning. Generelt er verdien i området 0,6-0,9. (Effektiv termisk isolasjon brukes, gulv og tak er isolert, minst dobbeltvinduer er installert) til 3-4 (bygninger uten termisk isolasjon, for eksempel hytter). I eksemplet brukes en mellomvariant - leiligheten har standard termisk isolasjon (K = 1.0 - 1.9), den aksepteres K = 1.1.

Den totale varmeeffekten skal være 45,6 • 53 • 1,1 / 860 = 3,09 kW.

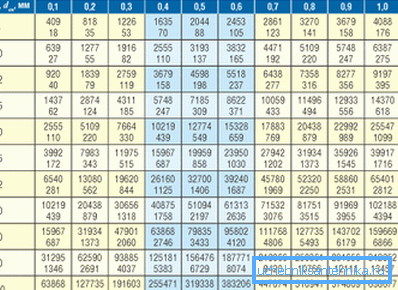

Du kan bruke tabelldata.

Diameterbestemmelse

Diameteren til varmeledningene bestemmes av formelen

Hvor brukes notasjonen:

• ?t-temperaturforskjellen på kjølevæsken i tilførsels- og utladningsrørledninger. Tatt i betraktning at vann tilføres ved en temperatur på ca. 90-95 ° C, og det har tid til å avkjøle seg til 65-70 ° C, temperaturforskjellen kan tas like lik 20 ° C;
• v-fart av vannbevegelse. Det er uønsket at det overskrider 1,5 m / s, og den minste tillatte terskelen er 0,25 m / s. Det anbefales å stoppe med en mellomhastighet på 0,8 - 1,3 m / s.

Vær oppmerksom på! Feil valg av rørets diameter for oppvarming kan føre til en nedgang i hastigheten under minimumsgrensen, noe som igjen medfører lufttrafikk. Som et resultat vil arbeidseffektiviteten bli null.

Verdien Dвn i eksemplet vil være v354 • (0.86 • 3.09 / 20) / 1.3 = 36.18 mm. Hvis du er oppmerksom på størrelsene, for eksempel PP-rørledningen, er det klart at det ikke er noen slik Dвн. I dette tilfellet velger du den nærmeste diameteren av propylenrørene for oppvarming.

I dette eksemplet kan du velge PN25 med Dv 33.2 mm, dette vil føre til en svak økning i kjølevæskens hastighet, men det vil fortsatt være innenfor akseptable grenser.

Funksjoner av varmesystemer med naturlig sirkulasjon

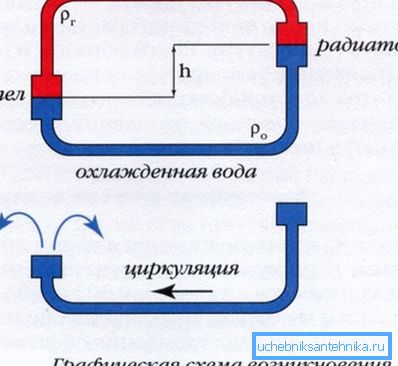

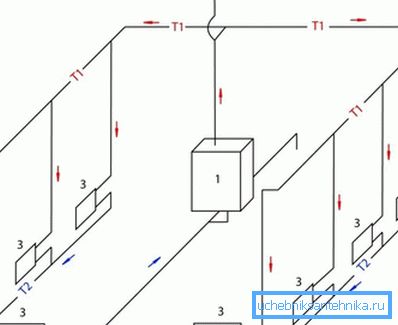

Deres viktigste forskjell er at de ikke bruker en sirkulasjonspumpe for å skape trykk. Fluidet beveger seg etter tyngdekraften, etter oppvarming, skyves det oppover, passerer deretter gjennom radiatorer, avkjøler og vender tilbake til kjelen.

I sammenligning med systemer med tvungen sirkulasjon bør diameteren på rørene for oppvarming med naturlig sirkulasjon være større. Grunnlaget for beregningen i dette tilfellet er at sirkulasjonstrykket overskrider friksjonstapet og lokale motstander.

For ikke å beregne verdien av sirkulasjonstrykket hver gang, er det spesielle tabeller kompilert for forskjellige temperaturforskjeller. For eksempel, hvis rørledningens lengde fra kjelen til radiatoren er 4,0 m, og temperaturforskjellen er 20 ° C (70 ° C i utløpet og 90 ° C i tilførselen), vil sirkulasjonstrykket være 488 Pa. Basert på dette velges kjølevæskens hastighet ved å endre D.

Når du utfører beregninger med egne hender, er det også nødvendig med en verifikasjonsberegning. Det vil si at beregningene utføres i omvendt rekkefølge. Formålet med testen er å fastslå om tapene som skyldes friksjon og lokal motstand ikke overskrider sirkulasjonstrykket.

Oppsummering

Beregningen av varmeledningen er en svært viktig oppgave i designfasen. Informasjonen i artikkelen vil tillate deg selvstendig å utføre beregningen av varmesystemet, slik at et komfortabelt mikroklima i huset er garantert (se også artikkelen Hvilke rør til oppvarming er bedre: en analyse av de fire vanligste alternativene).

I videoen i denne artikkelen utføres beregningen av rørledningen med en tillatt hastighet.
