Bimetall radiatorer. tekniske spesifikasjoner. beregning,

Hva er bimetalliske radiatorer og hvordan arrangeres de? Når er deres valg berettiget? Hva skal være omspenningsenheten? Hva røres for å koble til dette batteriet? La oss finne ut det.

Hva er det

Så, en bimetallisk radiator: hva er det? Hovedkarakteristikken til en hvilken som helst oppvarmingsanordning er dens varmeoverføring, hvor mye varme det er i stand til å overføre fra kjølevæsken til luften i rommet.

Varmeoverføring bestemmes av to faktorer:

1. Radiator overflate temperatur;
2. Dens område.

Å øke varmevekslingsflaten er mulig på to måter:

1. Ved å øke det interne volumet i seksjonen. Det er en rekke begrensende faktorer her - vekten av seksjonen (og dermed belastningen på festene) og radiatorens dimensjoner;
2. På grunn av dannelsen av avanserte finner.

Men: Hovedbetingelsen for høy varmeoverføring fra en enhet med et stort område av finner er den høye termiske ledningsevnen til metallet som den er laget fra. Ellers vil de kalde ribbenene ikke fjerne varme fra de indre kanalene til seksjonene.

I masseproduksjonen av varmeapparater har tre relativt rimelige metaller - stål, støpejern og aluminium - lenge vært mye brukt. Den termiske konduktiviteten til aluminium er fire ganger større enn for de to første metaller:

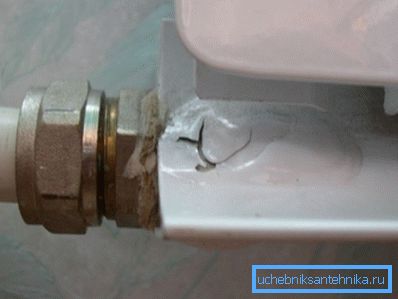

Det ser ut til at valget er åpenbart: Den høye termiske ledningsevnen til aluminium gjør at du kan lage en kompakt og lett enhet med høyest varmeoverføring. Og dette er sant, men problemet er at metallets lave mekaniske styrke begrenser bruken i sentralvarme kenneler.

Årsaken er en høy sannsynlighet for vannhammer. Det er nødvendig å lukke ventilen eller ventilen plutselig - og tregheten til praktisk talt inkomprimerbart vann vil skape en støtbølge, trykket på forsiden vil nå 20-25 kgf / cm med styrkegrensen for aluminiumsbatterier ikke mer enn 16.

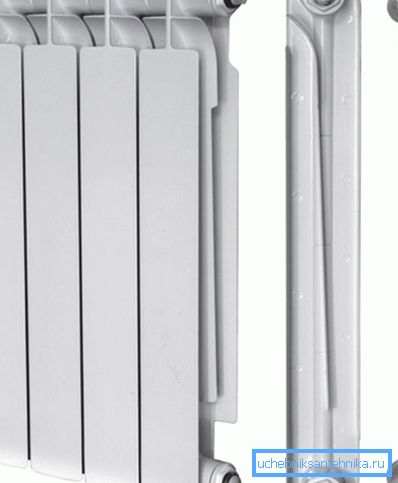

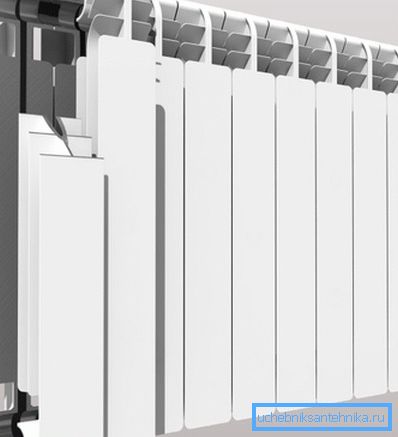

Så hva er en bimetallisk radiator som har aluminiumsavledning og stålrørstyrke? Det er bare en kjerne av korrosjonsbestandig stål, på overflaten av hvilken en aluminiumfinner dannes ved støping. Bruken av to metaller med forskjellige egenskaper gjør det mulig å kvitte seg med de svake punktene i hver av dem, og skape et design som er ideelt for CO-systemene.

Tekniske spesifikasjoner

Styrken og varmeoverføringen (og selvfølgelig prisen) av en bimetallisk del avhenger av flere faktorer:

• Kjernens form og størrelse. Den kan bare styrke de vertikale kanalene i seksjonen eller som vil gi mye mer motstand mot hydrostatisk trykk, kombinere de vertikale kanalene med samlere;
• Kjernemetalltykkelse. Det avhenger av styrken av seksjonen å bryte;
• Området og tykkelsen av finnene;

Merk: Jo tykkere ribbenene har et fast overflateareal, desto mer varme de bruker, jo mer jevn overflateoppvarming.

• Tilstedeværelsen eller fraværet av brystvorteforbindelser mellom seksjoner. Tråden, selv om den er stål, vil alltid være det svake punktet til enheten.

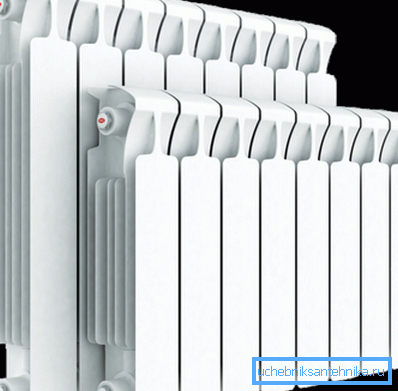

Som et eksempel presenterer vi egenskapene til en av de beste enhetene i sin klasse - den innenlandske Rifar Monolith.

Nysgjerrig: innenlandske produsenter produserer bimetalliske radiatorer i henhold til GOST 31311-2005. Det er imidlertid ingen regulatoriske krav til bimetalliske instrumenter; Bare det minste tillatte arbeidstrykk på 6 kgf / cm2 er spesifisert.

Minimal levetid for bimetall radiatorer av oppvarming er estimert til 25 år.

installasjon

beregningen

Så, med valget har vi bestemt oss. Hvordan beregne bimetalliske radiatorer på parametrene til leiligheten din?

Med standard takhøyde (2,5 - 2,7 meter) kan du bruke det enkleste beregningssystemet:

• 100 watt varme blir tatt per kvadratmeter plass;
• Avhengig av klimasonen brukes en koeffisient fra 0,7 (Krim) til 2,0 (Yakutia);

• Varmeoverføringsdelen er beregnet til et gjennomsnitt på 180 watt.

Så, for Moskva-regionen, kan du bruke den regionale koeffisienten på 1,2; For et rom med et område på 25 meter trenger du 25 * 100 * 1,2 = 3000 watt, noe som tilsvarer 3000/180 = 17 (avrundede) seksjoner.

mount

Hvordan henge en bimetallisk radiator på veggen?

• Normalt brukes tappebraketter for festing, som er skrudd i plastdykler;
• I stedet kan du bruke stykker av glatt stålforsterkning med en diameter på 10-12 mm, hamret inn i de forhåndsborede hullene med litt mindre diameter.

bindende

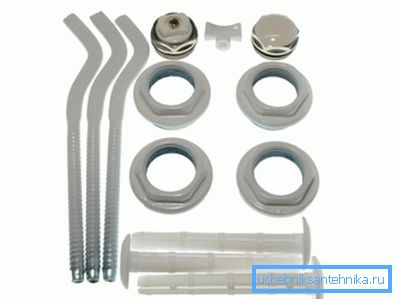

Hvilke tilbehør til bimetalliske radiatorer vil være nødvendig når du installerer dem for hånd?

1. Sett med radiatorplugger (4 stk., Utvendig gjenger DU25). Diameteren på den innvendige gjengen på bushingproppene bestemmes av antall deler av enheten: hvis det er mindre enn 10, er foringen med den nominelle diameteren DN15 tilstrekkelig; hvis den er større, er det bedre å ta pluggene med den indre tråden DN20;
2. Gass eller termisk hode og kulventil med amerikansk for tilkobling til trafikkork. Gasset gir deg mulighet til å justere varmeoverføringsanordningen manuelt, termisk hode - automatisk, avhengig av temperaturen på luften i rommet.
3. På toppen av leilighetenes stigerør må radiatoren være utstyrt med en Mayevsky-kran for luftblødning.

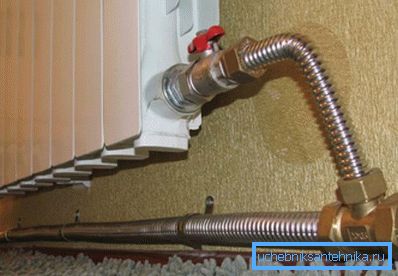

Hva rør skal brukes til tilkobling? Fortrinnsvis - korrugerte rustfritt.

Hva er årsaken til denne instruksjonen?

• De har høy strekkstyrke;

Viktig: Plast- eller metall-plastrør vil alltid være den svake lenken: Hva er poenget i en radiator som tåler en vannhammerslag med et topptrykk på 40 atmosfærer hvis rørene brister allerede ved 20?

• De bøyer med en minimumsradius og krever ikke presise passformstørrelser;
• De er montert med kompresjonsbeslag med et par justerbare skruenøkkel.

Bygg tips

Radiatorplugger er forseglet med paronitiske eller silikong pakninger - de samme som brukes til å bygge opp den bimetalliske radiatoren med flere seksjoner.

Andre tilkoblinger er tilbaketrukket tetningsmasse Tangit Unilok eller linfarge.

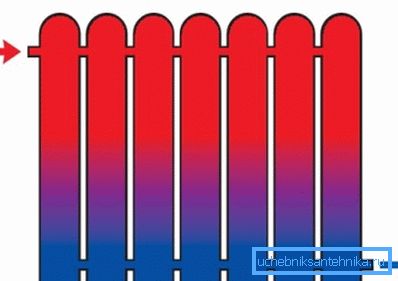

Med en stor radiatorlengde (10 seksjoner), bruk en diagonal tilkobling, i stedet for en sidetilkobling. Da trenger du ikke å gjette hvorfor bimetalliske radiatorer ikke varmes opp langs hele lengden: med sidekobling sirkulerer kjølevæsken bare gjennom de første delene fra liner.

Valg av varmebærer

Hvordan fylles bimetalliske radiatorer i de sjeldne tilfeller når de brukes i en selvstendig varmekrets?

I de fleste tilfeller brukes vanlig vann som kjølevæske. Foruten det faktum at kjernene i de bimetalliske seksjonene er tilstrekkelig motstandsdyktige mot korrosjon, er deres kontakt med atmosfærisk oksygen helt utelatt når kretsen er fylt med vann. I mellomtiden, i et oksygenfritt miljø, er utseendet av rust umulig.

I tilfeller der det er mulig å stoppe varmekretsen ved lave temperaturer, blir det praktisert å fylle bimetalliske radiatorer med ikke-frysende kjølemidler:

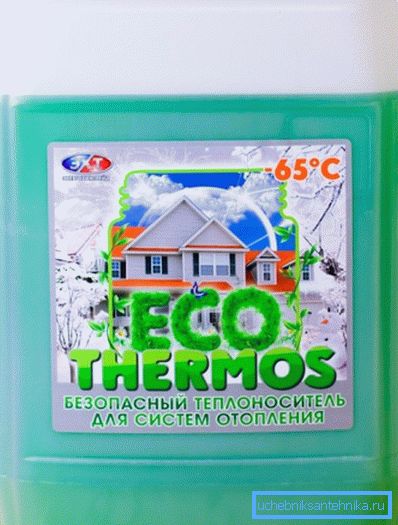

• Vandig løsning av propylenglykol;

• frostvæske;
• Transformerolje.

konklusjon

Til slutt husker vi igjen: Bimetallbatterier vil være det beste valget i sentralvarmesystemer. Videoen i denne artikkelen vil hjelpe leseren til å lære mer om egenskaper og funksjoner ved installering av disse enhetene. Lykke til!
