Bimetalliske radiatorer: designfunksjoner, valg,

Produsenter begynte å kombinere metaller i lang tid for å forbedre effektiviteten til varmeapparater. Så bimetallbatterier har blitt spesielt populære de siste årene. Dette lettes av et bredt spekter av størrelser, og du finner både 800 mm bimetalliske radiatorer og små enheter med en midtavstand på ca 30 cm.

Design funksjoner

Et viktig trekk ved enhver bimetallisk radiator er bruken av 2 forskjellige metaller i designet.

Avhengig av hvilket metall som ble brukt, er det mulig å skille slike batterier som:

• stål + aluminium. Dette kan betraktes som et budsjettalternativ, manifoldrørene er laget av stål, noe som gir radiatoren god styrke;

Vær oppmerksom på! Slike innretninger er spesielt følsomme for sammensetningen av kjølevæsken. Selv om stål er bearbeidet fra innsiden for beskyttelse, men holdbarheten til denne typen batteri er fortsatt lavere enn ved bruk av andre metaller.

• kobber + aluminium. Med hensyn til holdbarhet er dette et utmerket alternativ, og takket være bruken av ikke-jernholdige metaller, truer korrosjon ikke kollektorrørene.

Designet i begge tilfeller forblir det samme - kollektorrørene danner et rammeverk der aluminiumfinner presses. Kjølevæsken passerer gjennom rørene, hetter dem og varmen sprer seg raskt over hele området av finnene.

Moderne bimetalliske radiatorer varme rommet ikke bare på grunn av direkte varmeoverføring, men også på grunn av konveksjon. Det er derfor de har en slik form, takket være spesielle guider, kommer kjølig luft fra under inn i radiatoren, varmer det og går ut gjennom varmeelementets øvre del.

Vær oppmerksom på! For finnene kan ikke bare aluminium brukes, men også andre metaller. Men når det gjelder kostnad / effektivitet, er det aluminium som er å foretrekke for andre metaller.

Har dette designet noen fordeler?

Bimetallvarme radiatorer er vanskeligere å produsere enn konvensjonelle, og dette påvirker kostnadene.

Men dette er berettiget, fordi kjøperen får et solidt sett fordeler i forhold til det klassiske støpejernsbatteriet:

• varmeapparatet varmer opp veldig raskt (selv om det ikke er veldig viktig når man oppvarmer huset, men det er verdt å nevne det);
• Hvis kvaliteten på kjølevæsken er dårlig, bør du ikke bekymre deg for korrosjon av kollektorrørene (når du bruker kobber-aluminiumsmodeller);
• i varmesystemet ved bruk av bimetalliske radiatorer vil en mye mindre mengde kjølevæske bli brukt enn med konvensjonelle oppvarmningsanordninger;
• Hvis du sammenligner den samme termiske kraften som et vanlig støpejernsbatteri og en bimetallisk, viser det seg at den bimetalliske radiatoren er flere ganger lettere, slik at du kan installere alle bimetalliske radiatorer selv uten hjelp.
• Metaller som brukes er ganske plastiske, slik at vannhammere i oppvarmingssystemet ikke vil gi utseendet av mikroskader. Ja, og installering av et tilfeldig slag vil ikke forårsake lekkasje i fremtiden;
• På grunn av den utviklede finningen er overflaten av en slik radiator høyere enn for en støpejerns oppvarmingsanordning. Derfor er varmeoverføringen omtrent 1,5-2,0 ganger høyere;

• holdbarhet når 25 år, det er selvfølgelig mindre enn støpejern, men også ganske mye. I tillegg er dette batteriets levetid oppgitt av produsenten, i virkeligheten kan de fungere i 30-40 år.

Vesentlige ulemper ved kombinasjonen av metaller i utformingen av batteriet er nesten blottet for.

Du kan bare velge:

• prisen, tross alt, prisen på et slikt batteri vil være 2 ganger høyere enn det vanlige støpejernet;
• Hvis du prøver å spare penger og kjøpe en modell med stålmanifold, da når du drenerer vann fra systemet til sommeren, kan korrosjonen av stål betydelig redusere levetiden til enheten.

Les mer om valg og installasjon av bimetalliske radiatorer.

Valget av batterier til hjemmet er generelt ikke en lett oppgave, og i tilfelle av bimetalliske oppvarmingsanordninger må man ta hensyn til en rekke ytterligere nyanser, for eksempel diameteren til de vertikale kanalene til kollektorrørene.

Hva skal du se etter når du velger

Uansett hvilken type batteri du velger, må du være oppmerksom på slike parametere når du velger:

• maksimal tillatt temperatur på kjølevæsken. Bimetallvarmere er vanligvis konstruert for maksimal vanntemperatur på 110 ° C, med maksimalt arbeidstrykk avhengig av produsenten. For eksempel kan globale radiatorer tåle et trykk på 35 bar, mens Royal thermo bare 20;
• da må du vite dimensjonene til batteriet (mer på dette under);
• dokumentasjonen viser også varmekapasiteten til seksjonen, denne informasjonen vil hjelpe deg å vite om det er nok batteristrøm til å varme huset;

Vær oppmerksom på! Termisk effekt er indikert for en bestemt strømnings- og returtemperatur. Hvis temperaturen på kjølevæsken ved innløpet og uttaket på batteriet er forskjellig, må varmeoverføringen omregnes.

• Vel, utseendet spiller verdi. I prinsippet ser alle moderne batterier stilig og moderne ut, hvis du ønsker det, kan du kjøpe fargede bimetalliske radiatorer av oppvarming. Fabrikkmaleri er som regel svært pålitelig, så det er bedre å betale for mye for en farge enn hvit enn å forsøke å male radiatoren selv.

Dimensjoner av radiatorer

Dimensjonene til radiatorene inkluderer dybden, full høyde og bredde på enheten. I tillegg må du ta hensyn til sentrumsavstanden. Noen ganger kan avstanden mellom akslene kalles avstanden mellom sentrene til brysthullene.

Vanligvis angir varmerens merking midtavstanden, og enhetens totale høyde er 5-7 cm høyere enn denne verdien. Avstanden mellom bimetall-radiatorens akser varierer i området 200-800 mm, men de mest populære modellene er i området 300-550 mm.

Små høydevarmeanordninger egnet for hytter med store vinduer. Batterier av vanlig høyde ville se latterlig ut under slike forhold og ville blokkere utsikten. For å holde varmeeffekten på riktig nivå, er bredden på lave batterier større enn for vanlige, de er vanligvis ikke plassert i nisje under vinduet, men bare mot veggen, takket være noe som ikke forstyrrer varmen.

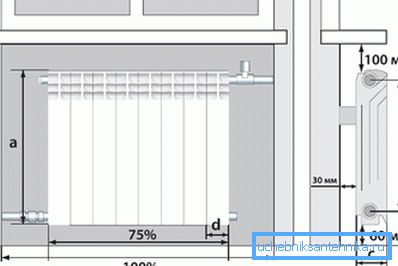

Varmebimetallisk radiator må installeres i samsvar med de generelle regler for installasjon av varmeovner:

• Den totale høyden er valgt med hensyn til høyden på nisje under vinduet. Det skal gis hull på ca 8 cm under og over overflaten av batteriet.

Vær oppmerksom på! Fra radiatorens øvre del kan avstanden til batteriet økes, dette vil kun forbedre konveksjonen, men gapet til gulvet skal ikke overstige 10-12 cm. Ellers vil luften i nærheten av gulvet nesten ikke varme opp og folk i rommet blir ubehagelige.

• Ved montering med egne hender, anbefales det å velge en radiator med en senteravstand som tilsvarer nøyaktig avstanden mellom tilførselsrøret og returet. Ved installasjon vil det ikke være nødvendig å redusere / fortynne rørene.

Solid eller sectional radiator å velge

De fleste bimetalliske radiatorer er sectional. I slike konstruksjoner er tilkoblingen av individuelle seksjoner sikret av stålnippler med forskjellige tråder. Når teppet roterer, presses seksjonene tett mot hverandre, og spesielle pakninger gir ekstra tetthet.

En slik modulær utforming gjør det mulig å forene produksjonen. Det er nok for produsenten å produsere deler av en viss størrelse med en termisk effekt på rundt 200 watt. Deretter fra disse seksjonene kan du sette sammen en oppvarmingsenhet av noe kraft, alt avhenger av hvor mange deler som skal kombineres.

Ulempen med et slikt batteri kan betraktes som et økt antall tilkoblinger. På grunn av dette er arbeidstrykket lavere enn for solide radiatorer, og risikoen for lekkasje når hydraulisk hammer er høyere.

Bimetalliske monolitiske radiatorer er en konstruksjon i ett stykke, prinsippet om drift er det samme, bare samleren er laget av endelte rør, og aluminiumfinner presses på dem. Dette gjør det mulig å øke operasjonstrykket i systemet til 100 bar (til tross for at for øvre grenser er den øvre grensen vurdert til å være omtrent 35 bar). I andre parametere (som holdbarhet, varmeoverføring, monolitiske radiatorer er ikke dårligere enn seksjonale radiatorer).

Radiatorene av hvilken produsent er bedre å velge

Hvis det i første omgang ble gjort feil under produksjonen, produserte de fleste selskaper batterier av god kvalitet første gang etter at de kom på markedet. Produktene fra Rifar (Russland), Global og Sira (italienske produsenter) er spesielt populære, radiatorer fra MARS (Sør-Korea) viste seg bra.

Vær oppmerksom på! Begrepet "bimetallforsterkede radiatorer" kan oppstå, med denne termen menes en vanlig enhet laget av stål og aluminium, og å nevne navnet "forsterket" i produsentens navn vektlegger bare styrken av strukturen.

I prinsippet er egenskapene til de fleste bimetalliske batterier sammenlignbare: arbeidstrykk 20-35 bar, kjølevæsketemperatur 110-135 ° C, termisk effekt i området 150-200 watt. Men når man velger å ta hensyn til ytterligere parametere, for eksempel diameteren av vertikale samlerørene.

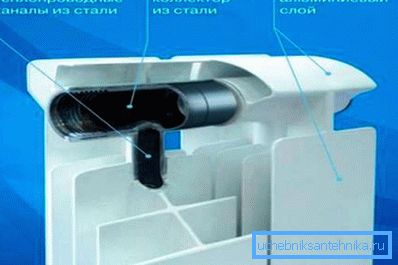

I gamle varmesystemer anbefales det ikke å installere varmeapparater med en vertikal rørdiameter på 6 mm (slike modeller er på listen over produkter fra italienske produsenter). Lumenet kan ganske enkelt være tilstoppet, og varmeren til varmeren vil senke.

I prinsippet er det nok å kjenne området i rommet for å kunne kjenne den nødvendige termiske effekten til batteriet og ha et bord med radiatorens egenskaper. Dette er nok til å velge sin egen modell.

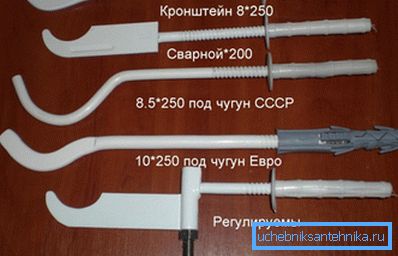

Når det gjelder konfigurasjonen, inneholder i tillegg til radiatoren seg selv konsoller for montering. Installasjonsinstruksjoner krever montering av varmeapparatet på veggen, slik at de vil komme til nytte. På grunn av den lave vekten på batteriet, brukes gulvbraketter ganske sjelden og bare i de tilfellene når det er uønsket å lage hull i veggen.

På slutten

Selv de billigste bimetalliske radiatorene har tilstrekkelig høy termisk kapasitet, noe som gjør at de kan brukes i budsjettvarmesystemer. Resten av kombinasjonen av metaller av forskjellige typer gir et utmerket resultat - produsentene klarte å oppnå høy varmeoverføring av varmeren, samtidig som de reduserte vekten. Holdbarheten var samtidig på et høyt nivå.

Videoen i denne artikkelen viser prosessen med å montere og installere en bimetallisk radiator.
