Blanding av knuter for varmeisolert gulv: enhet og oppdrag

Gulvvarmesystem er et utmerket tillegg til radiatoroppvarming. Men i motsetning til tradisjonelle batterier, tilhører det lavtemperaturvarmeanordninger, derfor er det nødvendig å installere blandingsnoderne på det oppvarmede gulvet når de brukes sammen. Nedenfor ser vi nærmere på hva disse enhetene er, hvilke elementer de består av og hvilke funksjoner de utfører.

Hvorfor bruke en miksenhet

For å forstå hvorfor du trenger en mikser for vannoppvarmet gulv, må du først og fremst finne ut hvordan systemet fungerer, som vi vil gjøre nedenfor. Så, for radiatorer og gulvvarme, leveres samme varmeholder. Videre varmet det opp til det maksimale, dvs. til en temperatur som kreves for radiatorer (opptil 95 grader).

Samtidig bør temperaturen på gulvflaten i henhold til sanitære standarder ikke overstige 30-31 grader, ellers å gå på et slikt gulv ville være ubehagelig. Av denne grunn er temperaturen på kjølevæsken som mates inn i kretsen, avhengig av tykkelsen på skredet og typen gulvbelegg, 35-55 grader.

Herfra følger at vann ikke kan leveres direkte fra kjelen til kretsen, da temperaturen kan overskride den tillatte grensen. Bare, med det formål å senke, blir det brukt en termomixer for et varmt gulv. Den blander det varme kjølevæsken med den kaldere en, dvs. returlinje

Vær oppmerksom på! Hvis oppvarming av huset eller leiligheten er implementert ved bruk av lavtemperaturkretser, er ikke blandingsenhetene installert, siden det i dette tilfellet ikke gir mening å bruke dem.

Enhetsblandingskode

Konvensjonelt kan operasjonen av blanderen som omtales beskrives som følger:

• Det varme kjølevæsken leveres til varmesamleren og hviler mot blandeventilen for et oppvarmet gulv med termostat.
• Hvis kjølevannets temperatur er lavere enn ønsket temperatur, aktiveres ventilen, noe som resulterer i at tilførselen av varmt kjølevæske åpnes.
• Så snart temperaturen når ønsket verdi som følge av blanding av varme og kalde væsker, slår ventilen av varmt væskeforsyning.

Jeg må si at blandegruppen for et oppvarmet gulv er nødvendig, ikke bare for å justere temperaturen, men også for å sirkulere kjølevæsken i varmesystemet kretsen. Derfor består systemet av følgende grunnleggende elementer:

I tillegg til disse to hovedelementene, kan systemet også være:

• Bypass - beskytter miksenheten mot overbelastning.
• Avstengnings- og avløpsventiler.
• Luftventilasjon

Det skal bemerkes at blandevarmeveksleren må installeres før kretsen, men selve plassen for installasjonen kan være forskjellig:

• I rommet hvor systemet er implementert varm gulv.
• I kjele rommet.
• I nærsamlerboksen.

Typer av blandingsenheter

Hovedforskjellen i driften av termomixere ligger i utformingen av fordelingsventiler. De vanligste er toveis- og treveis-enheter. Nedenfor er et detaljert blikk på deres funksjoner.

Toveisventil

Toveisventiler kalles også fôring. På denne enheten er det installert et termostathodet som inneholder en væskesensor som er ansvarlig for å overvåke temperaturen i kjølevæsken som kommer inn i varmesystemet.

Blandingen av kjølevæsken utføres i henhold til det ovenfor beskrevne prinsipp, dvs. returflyten leveres kontinuerlig, og varm væske kun når det er nødvendig.

Blant fordelene med dette designet er:

• Systemet overopphetes aldri, noe som øker levetiden.
• Ventilen har en ubetydelig flytkapasitet, som sikrer jevn temperaturkontroll, dvs. uten plutselige endringer.

Av disse grunnene bruker de fleste spesialister toveisventiler når de monterer blanderen til et varmt gulv med egne hender.

Treveis mikser

Denne enheten kombinerer to funksjoner:

• Bypass Feed Valve.
• Balansering av bypassventil.

Hovedfunksjonen er at den blander en kald returledning og et varmt kjølevæske. Ofte er treveisventiler utstyrt med aktuatorer for å styre værrelaterte og termostatiske enheter.

Det antas at treveisblandere er universelle og uunnværlige i store systemer, så vel som i systemer hvor vær-avhengige regulatorer benyttes.

Imidlertid har de noen ulemper:

• Det er ikke utelukket muligheten for å levere til kontur av et oppvarmet gulv med et signal fra en termostat til en varmvarmebærer med en temperatur på 95 grader Celsius. Dette kan føre til rørskade på grunn av overtrykk. I tillegg plutselig plutselige temperaturendringer forkorte systemets levetid.
• Selv en minimal endring i enhetsinnstillingene kan føre til en betydelig endring i temperaturen i kretsen, som er forbundet med en stor båndbredde på enheten.

Vær oppmerksom på! Systemets holdbarhet er avhengig av blandingskvaliteten og kvaliteten på de valgte materialene. Derfor må disse punktene ha spesiell oppmerksomhet på scenen av systemdesign.

Funksjoner av installasjon av utstyr

Det er ganske mange alternativer for tilkobling av utstyr. Nedenfor er den mest populære ordningen på blandingsstedet gulvvarme.

Det lar deg sette sammen systemet selv ved å koble suksessivt til alle viktige elementer:

• kjele;
• Distribusjon nav;
• Pipeline.

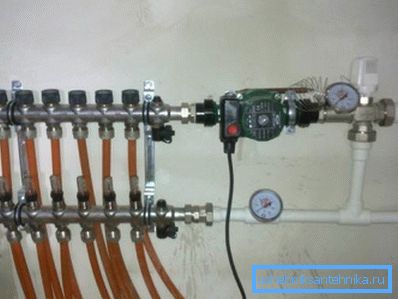

Før montering av distribusjonsenheten må du installere et beskyttende metallskap, som kan være åpent eller lukket. I noen tilfeller er noden montert helt åpen, dvs. i form av et stativ. I dette tilfellet er tilgang til det forenklet, men forbindelsesbeskyttelse lider.

Stedet for kabinettet, som regel, er valgt avhengig av plasseringen av kretsene. Hvis det brukes flere grener, anbefales det å installere skapet i midten, i samme avstand fra konturene og nær hovedrørene. En slik "midtre" plassering gir den beste hydrauliske ytelsen.

Det er bedre å begynne å montere med egne hender med installasjon av termometer og avstengningsventiler, som skal være plassert i alle utganger av kretsene. Oftest leveres deler for å justere driften av strøm og returflow i et sett med kollektor-sett.

Med fokus på ordningen er det mulig å installere distribusjonsnoden riktig og ganske raskt, koble tilførsels- og utladningsrørene til det, og sørg for at en eller flere kretser kan slås av, noe som kan være nødvendig under driften av systemet.

Tilkobling av deler utføres ved hjelp av kompressorbeslag, installasjonssettet, som inkluderer:

• nøtter;
• ermet;
• Ringklipp.

Tips! For montering av systemet er det bedre å bruke messingbeslag, til tross for at prisen er høyere. Dette skyldes at skum nesten ikke bosetter seg på sine indre vegger.

I tilfeller hvor diameteren på delene ikke passer, brukes adaptere.

Den korte monteringsanvisningen er som følger:

• Først og fremst er to rør koblet til fordelingsenheten - kjølevæskeforsyning og returflyt.
• Koble deretter konturelementene til.
• Deretter installeres systemelementene i følgende rekkefølge:

• sirkulasjonspumpe;
• luftfelle;
• avløpskran;
• treveis mikser.

Dette systemet lar deg fullt ut kontrollere oppvarmingsprosessen.

Vær oppmerksom på! Operasjonen av det beskrevne systemet er helt avhengig av varmekjelen - senking av temperaturen eller begrensning av strømningen av kjølevæske fører til en nedgang i temperaturen på oppvarmet gulv.

Her, faktisk, alle de grunnleggende elementene i installasjonen av distribusjonsnoder.

konklusjon

Blandingsenheter er et nødvendig element for varmesystemer som kombinerer tradisjonelle radiatorer med varmt gulv. Videre avhenger holdbarheten til oppvarmet gulv av kvaliteten på distributøren. Derfor skal kvaliteten på installasjonen gis ikke mindre oppmerksomhet enn leggingen av det varme gulvet.

Fra videoen i denne artikkelen kan du hente litt mer informasjon om dette emnet.
