Blandingsknute for varmeisolert gulv: avtale,

21-06-2018
Varme

Pumpeblandingsenhet for gulvvarme er en nødvendig og svært viktig del av gulvvarmesystemet, uten hvilken normal drift er umulig. Vi vil vurdere formål og prinsipp for driften av dette nettstedet, samt lære hvordan du monterer mikseren uavhengig.

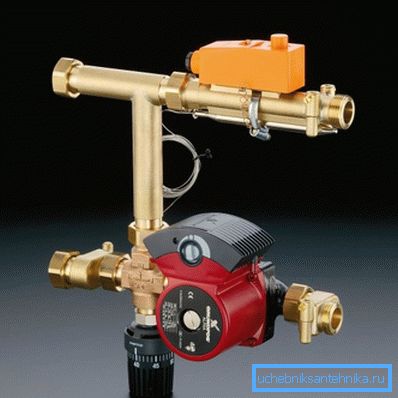

Bildet viser et av alternativene for montering av en blandemodul for vannoppvarmet gulv.

Blandemodul for gulvvarme

avtale

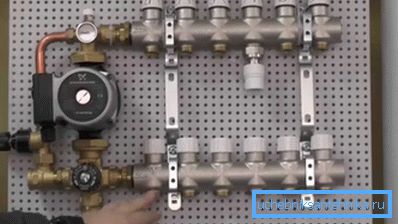

Miksing og samlermodul fabrikkmontering.

For bedre å forstå formålet med blandingsenheten, vurder apparatet til gulvvarmesystemet. I gulvbelegget legges metall-plastrør, gjennom hvilket kjølevæske sirkulerer.

Den ene enden av hvert slikt rør er koblet til forsyningsgrenrøret, det andre - for å samle inn. Rørene er lagt i form av konturer av en eller annen form.

Varmt vann kommer fra varmekjelen til forsyningsgrenrøret, så passerer det gjennom det oppvarmede gulvets konturer og går inn i samlingsrøret, hvorfra det kommer tilbake til kjelen som allerede er avkjølt. I kjelen blir det igjen oppvarmet og matet til tilførselsgrenrøret.

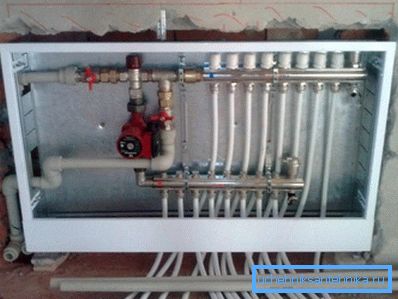

Samler med eksosrør av varmekretser.

Som regel er det installert kombinert varmesystem i husene, inkludert radiatorer og oppvarmede gulv. Oppvarmingsmediet oppvarmes av kjelen.

Temperaturen på vannet som har passert gjennom kjelerens varmeveksler er ca 75-95 ° C, noe som er ganske akseptabelt for radiatorer, men det er ikke akseptabelt å mate inn i konturene på gulvet.

Gulvvarme er et lavtemperatursystem, som krever at varmebæreren ikke er varmere enn 35-50 ° C. Imidlertid innebærer driften av kjelen ikke slike verdier, særlig siden denne temperaturen åpenbart er utilstrekkelig for radiatorer.

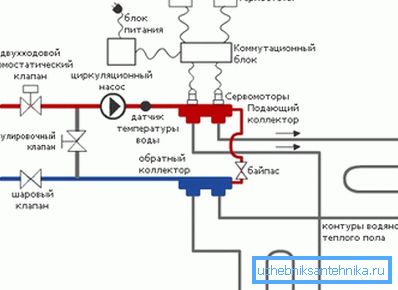

Ordningen for det samlede systemet.

Vær oppmerksom på! For å løse den eksisterende motsetningen, brukes en blandingsenhet av et oppvarmet gulv, som blander væsken fra returvarmeren til varmtvannsforsyningen, og derved senker strømningstemperaturen til ønsket nivå.

Operasjonsprinsipp

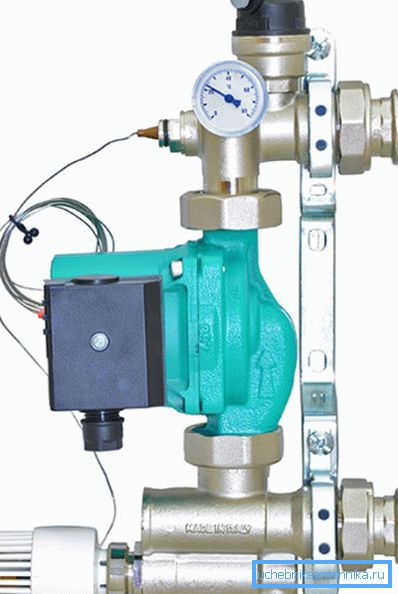

Fabrikkpumpe og blandemodul av italiensk produksjon.

Prinsippet om bruk av blanderenheten er basert på bruk av en treveis eller toveisventil. Dette er en sanitær enhet som har to innløp og ett uttak (to uttak og en innløp - avhengig av installasjonen og oppgaven ved hånden).

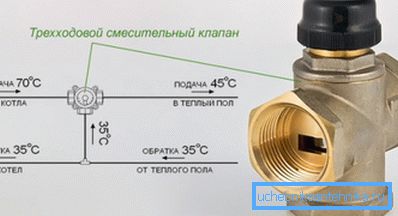

Ventilen er installert i forsynings- og returbrudd.

Ventilen har tre posisjoner:

  1. Inngang 1 er åpen, inngang 2 er lukket, utgang er åpen;
  2. Inngang 1 er lukket, inngang 2 er åpen, utgang er åpen;
  3. Både innganger og utganger er åpne.

Ledelse (bytte) gjøres manuelt eller med termostathodet, du kan også koble til en servo. Vi er interessert i alternativet med termostathodet.

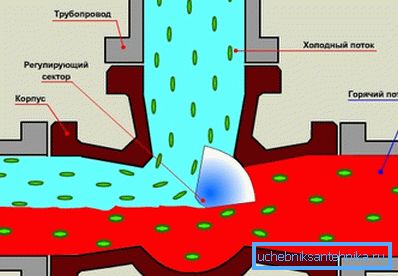

Enheten er en treveis mikser.

Nå vurder jobben til hele nettstedet:

  • Varmt vann med en temperatur på 70 - 95 ° C leveres til en av ventilinnløpene;
  • En sirkulasjonspumpe og en kjølemiddelforsyningssamler til gulvkonturene er koblet til utgangen på enheten;
  • Returmanifolden til systemet er koblet til returrøret som går til kjelen, men det har en gren forbundet med den andre innløpet til treveisventilen, gjennom hvilken varmt vann tilføres det varme.
  • Termostatventilhodet har en fjernsensor som måler vanntemperaturen i tilførselsgrenrøret;
  • Termostaten er innstilt slik at dersom temperaturen ved innløpsrørrøret stiger over innstilt verdi, lukker ventilen innløpet som er koblet til kjølemiddelforsyningen fra kjelen, og vannet i gulvkretsene sirkulerer i en kort sirkel uten å involvere kjelen.
  • Så snart temperaturen i tilførselsgrenrøret faller under en forutbestemt verdi, åpner ventilen igjen innløpet med varmt vann og gulvet begynner å varme opp.

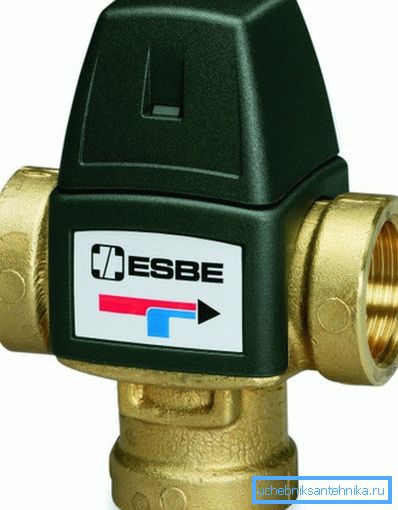

Bruk kun høykvalitets apparater.

Vær oppmerksom på! Som regel brukes det i små systemer en toveisventil, der det ikke er noen posisjon der varmtvannsforsyningen er åpen og innløpet som er koblet til returet, er lukket. Dette eliminerer inntaket av overopphetet kjølevæske inn i systemet, da dette er fulle av ulykker.

Varianter og sammensetning

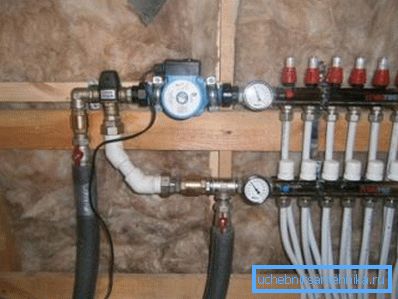

Den enkleste hjemmelagde modulen for hjemmet til kaldt vann i strømmen.

Markedet for moderne rørleggerarbeid i overflod tilbyr ferdige kollektorenheter med returvannforsyningssystem og separate blandemoduler med en pumpe og alle nødvendige detaljer i settet. De fleste produsenter av gulvvarmesystemer har begge alternativene på lager.

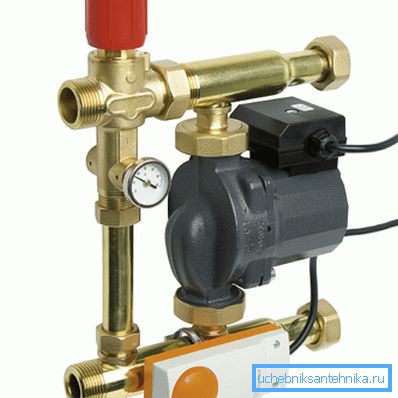

Et Watts produkt.

Samtidig tilbyr nesten alle leverandører av VVS alltid de nødvendige delene for selvmontering av lignende komponenter, inkludert pumper, ventiler, måleapparater, termostater med sensorer, kraner og alle nødvendige beslag for å koble dem til et enkelt system. Derfor er det i dag ikke noe problem å montere et fungerende blandesystem med egne hender, mens kvaliteten ikke blir verre enn fabrikkmonteringen.

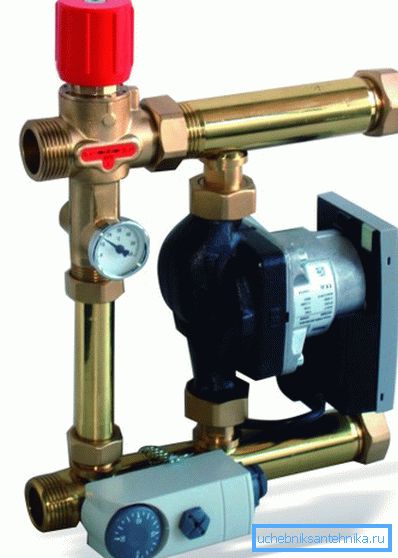

En annen versjon av proprietære modulen.

Vær oppmerksom på! Prisen på fabrikkmodulen vil være betydelig høyere enn den selvmonterte, mens tilgjengeligheten av komponenter av høy kvalitet gjør en slik montering mulig selv for en amatør.

For selvmontering trenger du følgende deler:

  • Treveisventil med termostathodet og fjernføler;
  • Flere kulventiler (2 - 5);
  • Sirkulasjonspumpe;
  • To termometre og ett manometer;
  • Splitter Tee;
  • Adaptere og brystvorter for bytte av deler.
Det anbefales å bruke merket europeisk rørleggerarbeid.

Vær oppmerksom på! I minimumsinnretningen kan du uten termometre og en trykkmåler, du kan også utelukke ballventiler, men dette er svært uønsket.

montering

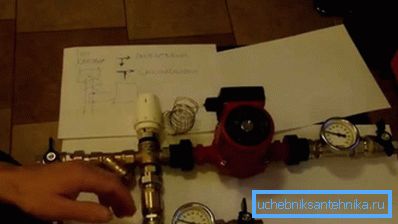

Vi starter selvmontering.

Hvis du ikke er enig i å betale for fabrikkmontering, så er din oppmerksomhet vår instruksjon. For å gjøre det tydeligere, ta for eksempel den ferdige noden, og vi vil bygge videre på den.

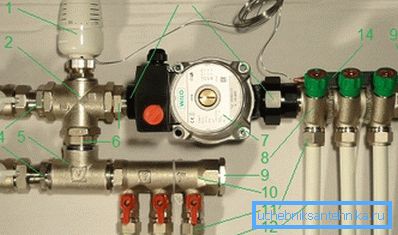

Detaljer om samlerdelen interesserer oss ikke, all oppmerksomhet til mikseren.
  1. La oss starte med treveisventilen 1? (2). Vi vind termisk hode (1) på hodet med en fjernkontroll sensor, som vi ikke berører ennå.
  2. Til en ventilinnløp fest kulventil American ?? (3) ved hjelp av en koplingsplate 1? - ?? (4). Til den andre inngangen festes en tee 1? (5) ved hjelp av nippel 1? (6). Til tee festes den samme kulventilen til inngangen på mikseren.
  3. Til ventilutløpet (merket som "AB") kobler vi sirkulasjonspumpen (7) med en hylsmutter med en hunntråd 1? (13). Til pumpens utgang kobles tilførselsgrenrøret 1? - (8).
  4. Til den frie utgangen av tee som er koblet til ventilen og kulventilen, kobler du returrøret (10). Mellom tee og kollektor er det ønskelig å installere et termometer for å overvåke temperaturen på reversflaten. For pålitelighet kan returrøret utstyres med en tilbakeslagsventil for å hindre tilbakestrømning.
  5. Nå tar vi den eksterne temperatursensoren (14) og installerer den på tilførselsrøret med klemmer. For en mer nøyaktig bruk av enheten, kan dette stedet varmes opp.
  6. Samlerne er stengt med plugger (9), vi kobler rør av konturer av oppvarmet gulv (12) til dem ved hjelp av beslag (11), og kobler tilførsels- og returrørene fra kjelen til kulventilene.

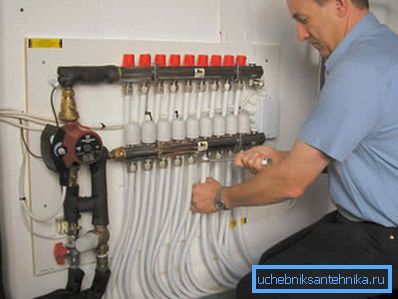

En person vil takle arbeidet.

Vær oppmerksom på! Det anbefales at systemet leveres med to termometre for å overvåke temperaturen på forsynings- og returhodene. Dette vil bidra til å konfigurere pumpen riktig.

konklusjon

Hver mann vil kunne sette sammen en blandingsknute til et varmt gulv med egne hender, som minst en gang holdt en skiftenøkkel i hendene. Alt som kreves er å følge instruksjonene og se videoen i denne artikkelen.
