Den grunnleggende ordningen for oppvarming og dens typer

Før du begynner å planlegge for autonom oppvarming i en leilighet eller et privat hus, må du gjøre deg kjent med konseptet med oppvarming. Nedenfor ser vi nærmere på hva det er og hva begrepet oppvarming eksisterer.

Generell informasjon

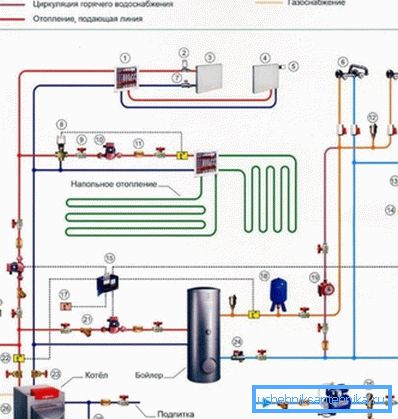

Under det skjematiske diagrammet til varmesystemet forstås vanligvis den enkleste ordningen, som indikerer hovedelementene i vannoppvarming, kombinert til et enkelt system.

Sistnevnte kan implementeres på flere måter, men i alle fall omfatter den følgende elementer:

• Kjeleoppvarming - gir varmevæske.

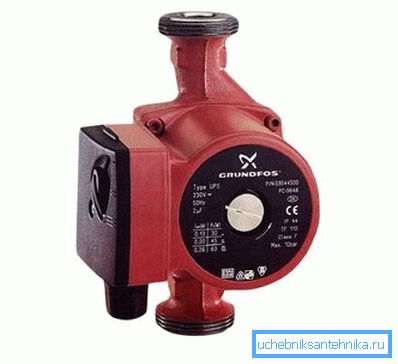

• Sirkulasjonspumpe eller boostertank (avhengig av type system) - sørger for bevegelse av kjølevæske i kretsen.

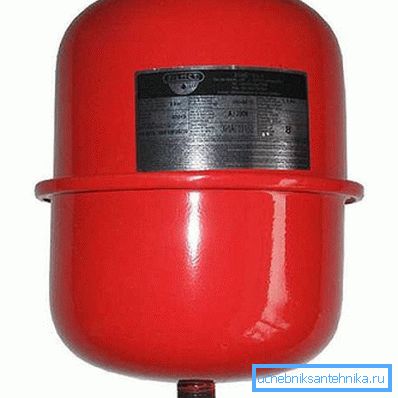

• Ekspansjonstank - kompenserer for termisk ekspansjon av kjølevæsken, samt vannhammere.

• Kontur - representerer en lukket sti gjennom hvilken kjølevæsken kommer inn i radiatoren og deretter tilbake til kjelen.
• Oppvarming radiatorer er apparater som gir romoppvarming.
• Varmebærer er en væske som tar varme fra kjelen og overfører den til radiatorer. Vanligvis brukes vanlig vann eller frostvæske til disse formålene. Sistnevnte har et lavere frysepunkt.

Forskjellene i ordningene er som følger:

• I metoden for sirkulasjon av kjølevæsken;
• I metoden for tilkobling av radiatorer.

Nedenfor betrakter vi funksjonene til hver av dem.

Typer av ordninger

Ifølge metoden for tilkobling av radiatorer er oppvarmingssystemer av to typer:

Hver av disse kan implementeres med både naturlig sirkulasjon og tvunget. I tillegg har hvert alternativ sine egne fordeler og ulemper som må vurderes.

ett rør

Den største fordelen med en-pipe-tilkobling er dens enkelhet og lave kostnader for implementering. Det kan imidlertid bare brukes i små rom. Dette skyldes det faktum at batteriene i dette tilfellet er ujevnt varme, og med et stort antall, kan det siste i kretsapparatene forbli generelt kaldt.

Med naturlig sirkulasjon er utformingen som følger:

• Konturen som kommer ut av kjelen, stiger vertikalt oppover og kobles til boostertanken.
• Deretter går røret ned og, som nevnt ovenfor, går rundt omkretsen av rommet. Videre må konturen monteres med konstant liten forspenning, noe som sikrer naturlig sirkulasjon.

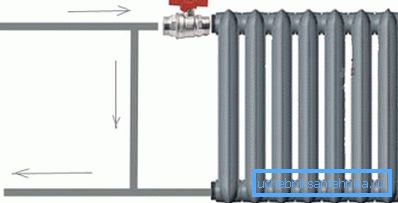

• Radiatorer er koblet til kjølevæskekretsen. Videre utføres bindingen nødvendigvis med en bypass. Dette gjør at du kan regulere oppvarming av hvert batteri separat, samt om nødvendig demontere batteriene uten å drenere kjølevæsken.

Dette skjematiske diagrammet til varmesystemet er godt fordi oppvarmingen er ikke-flyktig. Det er sant at det er nødvendig å bruke en ikke-flyktig kjele.

Når det gjelder ulempene, er det mulig å skille mellom lavere effektivitet, siden kjølevæsken beveger seg med lavere hastighet, og det har derfor tid til å kjøle seg ned. Dette fører til tilleggskostnader og varighet av radiatorer. I tillegg er det en rekke krav til installasjon og tverrsnitt av rørledningen.

Disse manglene er berøvet det obligatoriske systemet, som implementeres ved hjelp av en sirkulasjonspumpe.

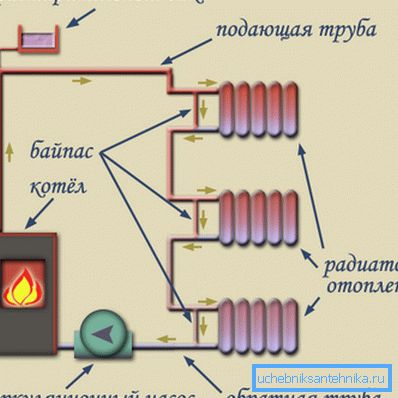

I dette tilfellet er forbindelsen som følger:

• Fra kjelen er det en krets som sirkulasjonspumpen er koblet til for oppvarming.
• En tee er koblet til pumpen, som tillater ledninger til radiatorer og en overspenningsbeholder.

Tips! Når du installerer pumpen, kan du utføre en bypass og koble en ekspansjonstank til den. Følgelig må bypasset overlappe med kraner. Dette vil gjøre at hendene dine kan bytte modus for naturlig og tvungen sirkulasjon.

Twin tube

Dette alternativet til oppvarming kan brukes i store hus og leiligheter. Batterier i dette tilfellet kan kobles både i serie og parallelt. Dessuten, selv med en serieforbindelse av batterier, oppvarmer de seg jevnere enn med en enkeltrørstilkobling.

Ulempen ved dette alternativet er dens høyere pris, siden gjennomføringen krever mye flere rør. Det skal bemerkes, i dette tilfellet er tvungen sirkulasjon oftest brukt, siden det er vanskeligere å gi naturlig sirkulasjon.

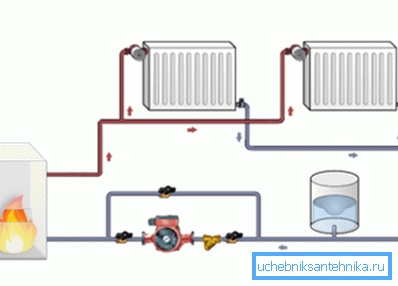

Denne ordningen ser slik ut:

• Fra kjelen er det en krets som en sirkulasjonspumpe er koblet til ledninger til ekspansjonstanken og samleren (når den er koblet parallelt).
• Videre utføres som regel utdeling til forskjellige rom i et hus eller en leilighet fra samleren. Når flere radiatorer er koblet til en krets, holdes røret til sist i batterikretsen.
• En returlinje er koblet til det første uttaket til batterikretsen, som er parallelt med varmekretsen og er koblet til kollektoren, som følge av hvilket kjølevannet tilføres kjelen og oppvarmes igjen.

En viktig fordel ved dette alternativet er muligheten til å justere oppvarming av batteriene i forskjellige rom. Videre kan ved vedlikehold av spesialt elektronisk utstyr, vedlikehold av en bestemt temperatur i lokalene, utføres automatisk.

Vær oppmerksom på! Vi vurderte den enkleste versjonen av systemet, siden oppvarming kan inneholde et "varmt gulv".

Her, faktisk, alle hovedpoengene for å utarbeide konseptet. Som regel bygger det på et mer detaljert prosjekt. Detaljert informasjon om hvordan dette gjøres, er tilgjengelig på vår byggeportal.

konklusjon

Et skjematisk diagram gir en ide om driften av varmesystemet og dens gjennomføring. Dessuten avhenger valget av en rekke forhold hvor oppvarming vil bli betjent. Fra videoen i denne artikkelen kan du få mer informasjon om dette emnet.
