Diy varmesystem: tips for nybegynner

Temaet i denne artikkelen er et gjør-det-selv-varmesystem. Vi må kjenne til hovedelementene våre, for å bestemme valget av utstyr og materialer, med ledningsnett og ledningsdiagram over varmeapparater.

Så la oss komme i gang.

Varmekilde

Hvordan oppvarme et rom som ligger i en betydelig avstand fra nærmeste oppvarmingshoved? Dette krever selvsagt en uavhengig kilde til varme - en vannkoker.

Når du velger en type kjele, bør du være oppmerksom på sine to egenskaper:

• Økonomi. Jo lavere prisen på et kilowatt termisk energi, jo lavere driftskostnader.
• Arbeidets autonomi. Ideelt sett må varmeutstyr ikke kreve oppmerksomhet til seg selv.

La oss lage de tilsvarende vurderingene, og sammenlign deretter stillingene til kjeler av forskjellige typer.

økonomi

Det ser ut til at tabellen ikke krever noen kommentarer. Hovedgassen er ledende når det gjelder billigere oppvarming med stor margin.

autonomi

Men ifølge denne parameteren vil estimatene være svært forskjellige fra forrige vurdering.

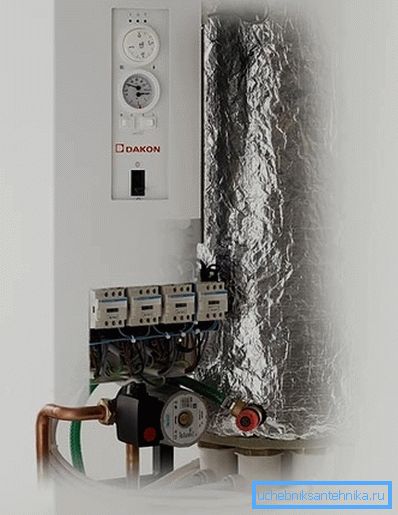

1. Den ubestridte lederen er elektrisitet. Elektrisk kjelen krever ingen vedlikehold i en eller annen form, heller ikke fjerning av forbrenningsprodukter. Det er nok for eieren å stille temperaturen på kjølevæsken, eller hvis det er en ekstern termostat, lufttemperaturen i rommet.

1. På andreplass for enkel bruk - gass. Arrangementet av varmesystemer med en gasskjele gjør det også mulig for dem å arbeide selvstendig og ubestemt, og opprettholde den innstilte temperaturen. Eieren vil bare måtte følge opp installasjonen av luftkanalen som fører til gaten.

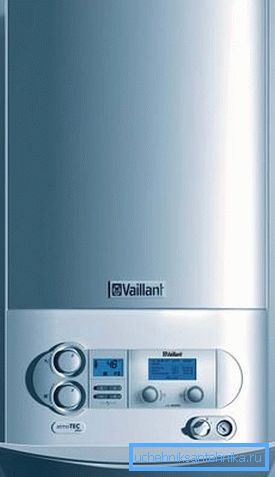

For å avklare: vi snakker om kjeler med elektronisk tenning. Pyrozorozhig gjør kjelen ikke flyktig, men det er nødvendig å tenne den (spesielt med en slukket tenner) manuelt.

1. Bruken av dieselbrensel gjør det også mulig for systemet å operere autonomt i lang tid.; En massiv tank med dieselbrennstoff og brennerlyd, som ikke er forskjellig fra flystøy under start, gjør imidlertid bruk av denne varmekilden mindre komfortabel.
2. Pelletskedler med bunker og automatisk drivstofftilførsel gir et litt lavere nivå av automatisering: Bunkeren må lastes med jevne mellomrom, og bunkeren sparer ikke deg fra rengjøring av askepannen.
3. Til slutt krever faste brennstoffkjeler mest oppmerksomhet.. Kull og brensel må lastes noen få timer. Bruken av gassgeneratorer, øvre forbrenningskjeler og varmeakkumulatorer forandrer bildet til det bedre, men ikke så radikalt.

Konklusjonene er ganske åpenbare - hvis du har mulighet til å bruke hovedgasen, kan du ikke søke andre alternativer for gjennomføring av oppvarming.

Når du velger en gasskjele, bør du være oppmerksom på et par flere egenskaper.

• Hvis avbrudd i strømforsyningen ikke er systematisk, er vårt valg et produkt med tvunget tonehøyde og elektronisk tenning.
• Kondensasjonskedler er mer økonomiske enn konveksjonskedler med 9-11%. De benytter ikke bare varmen til gassforbrenning, men også energien som frigjøres under kondensering av forbrenningsprodukter.

Termisk kraft

Hvordan bygge et varmesystem som vil gi huset den nødvendige mengden varme? Åpenbart er det verdt å starte med beregningene. Vi må anslå varmeproduksjonen til kjelen og den totale effekten til varmeapparatet.

Beregningsformelen er som følger: Q = V * Dt * k / 860.

I det:

• Q - termisk kraft (KW).
• V er volumet av huset i størrelse (inkludert vegger) i kubikkmeter.
• Dt - temperaturforskjellen mellom huset og gaten i de kaldeste fem dagene av vinteren. Data på gjennomsnittlig minimum for byen din finnes i den velkjente online-encyklopedien; Den interne temperaturen er tatt i henhold til sanitære standarder (18-22).
• k er koeffisienten av varmeisolasjon. Den er avledet ved interpolering basert på følgende tabell:

For eksempel, for et hus som måler 8x8x6 meter med en indre temperatur på +20 ° C og gjennomsnittlig januar-minimum på -24 ° C, laget med høy isolasjon (k = 0,8), vil du trenge (8 * 8 * 6) * (20 - 24) * 0,8 / 860 = 16 (avrundet) kilowatt av varme.

For å distribuere denne kraften til lokalene, er det nok å beregne sin andel i volumet av hele huset.

Du bør ikke glemme noen finesser:

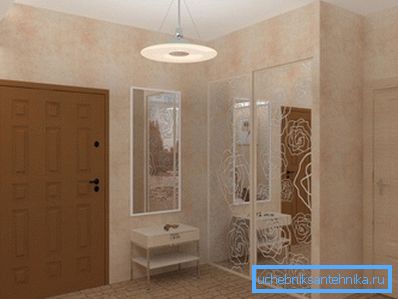

• Lokaler uten radiatorer (entré, oppbevaringsrom, toalett) oppvarmes av tilstøtende rom. Deres volum er også verdt å ta hensyn til.

• På kjøkkenet er det vanligvis mange egne varmekilder - et kjøleskap, komfyr, mikrobølgeovn, etc. Den estimerte verdien for den blir vanligvis redusert med 20-25%.

Oppvarming apparater

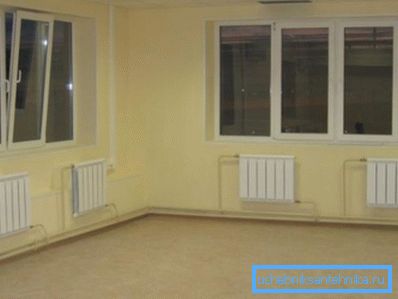

Det er åpenbart at enheten av varmesystemet ikke bare skal omfatte varmekilden, men også varmeenhetene. Hvilke batterier er bedre å velge økonomisk boligeier?

Først, la oss tenke på forholdene under hvilke radiatoren vil fungere i et autonomt system.

Driftstemperaturen ligger vanligvis i området 50 - 80 grader. Arbeidstrykket overstiger ikke 2,5 atmosfærer. Hydrauliske støt utelukkes - med mindre kretsen er fylt, åpner ventilen brått og til feil.

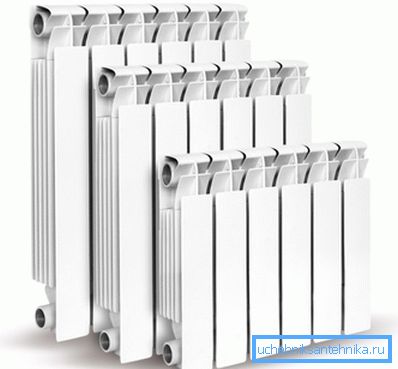

I så fall kan du trygt velge aluminiumsdeler radiatorer - vakker, billig og med utmerket varmeavledning.

rørene

Som vi allerede har funnet ut, er det ikke forventet ekstremt trykk og høy temperatur i en autonom krets. I så fall kan du spare på rørene: Vi velger et billig, lett og slitesterkt polypropylen.

Siden dette materialet har en høy termisk ekspansjonskoeffisient, må vi:

• Velg rør med forsterkning. Et lag av aluminiumsfolie vil merkbart redusere forlengelsen ved oppvarming.

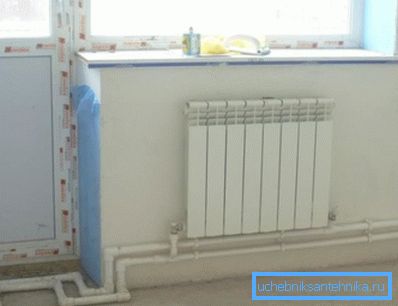

• For å levere lange rette seksjoner av fyllingen med kompensatorer - ring eller U-formede bøyninger.

Hvordan utføre oppvarming med bruk av polypropylen?

For sveise rør med beslag brukes lavtemperatur loddejern. Smeltede overflater er fast i arbeidsstilling og etter 10 - 40 sekunder (avhengig av størrelse) blir en.

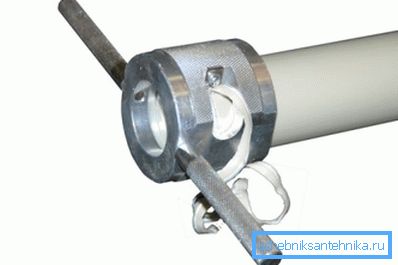

Et viktig punkt: Aluminiumsfolien må fjernes fra sveisefeltet ved stripping (barbermaskin). Det vil svekke tilkoblingen, og i fremtiden kan det føre til en rørseparasjon.

Hvilke rørdiametre skal jeg velge?

1. For tapping av et lite hus (ikke mer enn 150 m2 per etasje) - med en ytre diameter på 25 mm.
2. For tilkoblinger til radiatorer - med en diameter på 20 mm.

Ytterligere elementer

Hvordan er varmesystemet av lukket type?

I tillegg til kjelen, rør og batterier har den:

• Sirkulasjonspumpen, som fører til at kjølevæsken beveger seg.
• Jumper med kaldt vann for å fylle systemet med vann.
• Skuffer i nedre punkter i konturen, slik at du kan tømme den helt.
• Ekspansjonstank. Den kompenserer for en økning i kjølemiddelvolum med økende temperatur.
• En sikkerhetsventil som fungerer når tanken er overfylt og trykket stiger over den beregnede.
• Trykkmåler eller termomanometer for å overvåke systemparametere.
• Automatisk luftventilasjon.

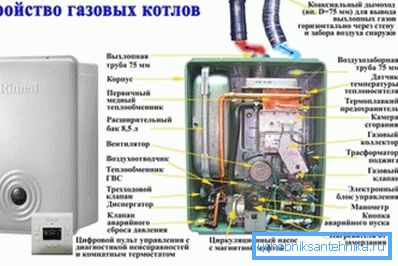

Imidlertid: pumpen, ventilen, sikkerhetsventilen og (noen ganger) ekspansjonstanken er ofte montert i kjelehuset, og setter det effektivt i et mini-kjele rom. Før du handler, les dokumentasjonen.

I tillegg kan valgfritt installeres:

• Kutting av separate varmeelementer og deler av ventilens kontur.
• Sump foran pumpen.
• Gasser eller termostater som regulerer radiatorens temperatur.
• I de øvre punktene i konturen - ytterligere ventilasjon.

ordning

Hvordan utføre oppvarming i et etasjes hus? Ifølge forfatteren ville den beste løsningen være Leningrad - en-rør ledninger rundt omkretsen av gulvet med radiatorer koblet parallelt med hovedflasken. Det er helt problemfritt og hindrer at sirkulasjonen stopper i en del av kretsen på grunn av lufting.

Hvordan gjennomføre oppvarming i to etasjer?

Det er to mulige alternativer.

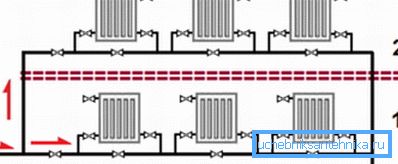

1. To ringer (en per etasje) med en choke, som begrenser permeabiliteten til kortere av konturene.

1. To-rør-ordningen med flasking i første etasje og på loftet og stigerørene som forbinder dem med varmeapparater.

Hvordan koble til radiatorer?

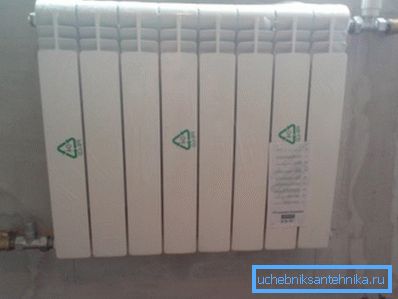

For korte (ikke mer enn 7 deler) varmeovner, vil den tradisjonelle sidekoblingen være optimal. Lengre batterier skal kobles diagonalt eller bunn til bunn.

konklusjon

Vi håper at vårt materiale vil hjelpe leseren til å velge og installere oppvarmingsutstyr. Ytterligere informasjon om hvordan man bygger varmeanlegg med egne hender, finner du i vedlagte video.

Lykke til!
