Doble kretsvarmesystem: design, funksjoner, tilkobling

Det er to viktigste forhold for komforten av boliger: nærvær av varme og varmt vann. For å sikre disse forholdene kan du bruke et eget system, og du kan installere en dobbelkretskjele. Vi vil beskrive forskjellen mellom enkeltkrets- og dobbeltkretsvarmesystemer, hva er funksjonene og fordelene med dobbelkretsoppvarming.

Dobbelkrets oppvarming

Operasjonsprinsippet og enhetens kjele

Først og fremst vil vi definere to-loop-systemet, og også å vurdere prinsippet om dets drift.

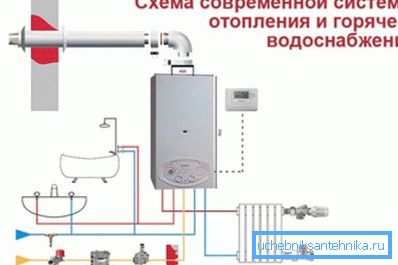

Vær oppmerksom på! Dual-krets er et system hvor funksjonene til oppvarming og varmtvann kombineres ved å organisere to uavhengige kretser med forskjellige vanntemperaturer.

Det skal forstås at temperaturen av kjølevæsken i varmesystemet når 95 grader, mens temperaturen på varmtvannsforsyningen i henhold til punkt 2.4 SanPiN 2.1.4.2496-09 er 60 grader. Dette betyr at varmeneratoren vil fungere i forskjellige moduser.

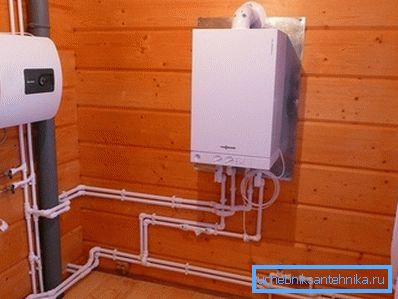

Som regel har en dobbelkretskjele en lukket varmeveksler og en varmtvannsvarmeveksler.

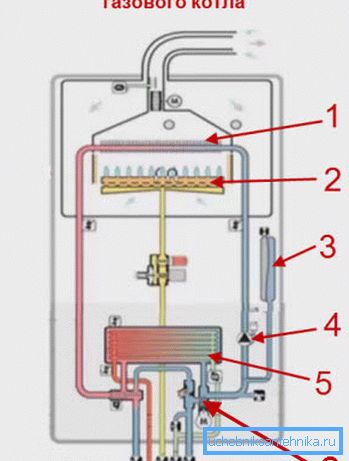

Så, sett på prinsippet om enheten:

• Kjølevæsken kommer inn i varmeveksleren (1), hvor den oppvarmes av gassbrenneren (2) og sendes til varmesystemet under sirkulasjonspumpe (4), slik at det utføres en sirkulær bevegelse i en lukket varmekrets;

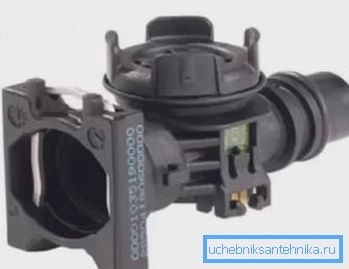

• Når varmt vann slås på, aktiveres en treveisventil (6), og kjølevæsken begynner å sirkulere gjennom varmeveksleren (5) inne i kjelen, mens den ikke kommer inn i varmesystemet.
• Kranvann kommer inn i varmeveksleren (5), hvor den er oppvarmet fra kjølevæsken og sendt til varmtvannssystemet;
• Den indre småkretsen er også lukket og utstyrt med en ekspansjonstank (3) som kompenserer for ekspansjonen av kjølevæsken under oppvarming.

Vær oppmerksom på! Vi ser at enheten fungerer på "enten" eller "prinsippet", det vil si når varmtvannet fungerer, oppvarmer kjølevæsken ikke oppvarmingsbatteriene. Langvarig bruk av varmt vann kan føre til merkbar avkjøling av batteriene og en nedgang i temperaturen i huset.

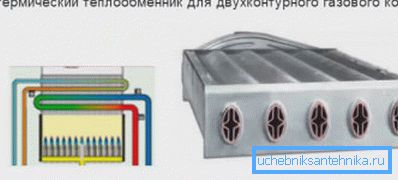

Alternativet til en bithermisk varmeveksler hvor to kretser kombineres er også mulig. Kjølevæske sirkulerer gjennom ytre jakken, og varmt vann fra indre rør sirkulerer. I dette tilfellet kommer vannet ikke i kontakt med brenneren, og koker ikke med springen lukket.

Vær oppmerksom på! Bruken av bithermic varmeveksler lar deg bruke oppvarming og vann samtidig.

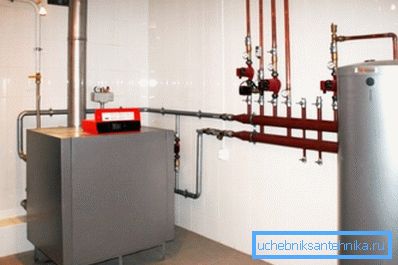

Til slutt er det dobbelkretskjeler med en innebygd indirekte varmekoker, men de er tungvint og krever grunnlagets tilrettelegging.

 Forskjeller fra single-loop-systemet

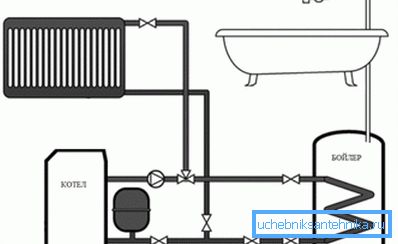

Hva er forskjellen mellom dual-circuit og single-circuit varmesystem, fordi single-circuit kan også gi vann oppvarming? La oss se hvordan arbeidet med en enkeltkretskjele med varmt vann er arrangert:

Som du kan se, er ordningen forskjellig: kjelen varmer kjølevæsken som sirkulerer i varmesystemet. Imidlertid blir en egen krets avledet fra det generelle nettverket av rørledningen, som tilfører den indirekte varmekedelen.

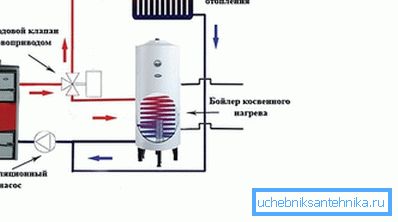

Når vannet i kjelen kjøler seg ned, sender termostaten et signal til servoen, som skifter treveisventilen, og kjølevæsken begynner å strømme ikke bare inn i varmesystemet, men også inn i kjelevarmeveksleren, der vannet for varmtvann oppvarmes. Dette minner om arbeidet med en bithermic varmeveksler, bare i dette tilfellet er det ikke kombinert, men delt inn i to separate deler.

Vær oppmerksom på! En slik ordning er mer pålitelig, men prisen på en kjele med kjele vil være betydelig høyere enn kostnaden for en dobbeltkretsenhet. Dette er hovedforskjellen, i tillegg vil installasjon av kjelen kreve ekstra plass.

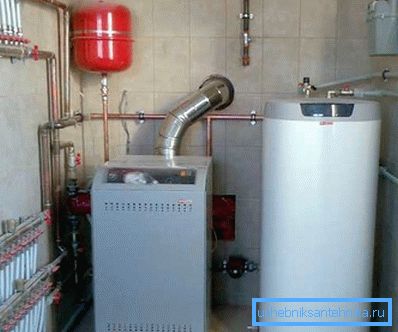

Installasjon av utstyr i kjeleomrommet

For riktig oppvarming, er det nødvendig å organisere et varmepunkt eller kjelerom.

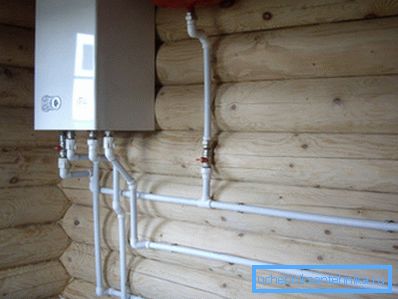

Til tross for de automatiske kontroll- og beskyttelsessystemene som er installert i moderne kjeler, krever instruksjonen implementering av en rekke regler når man skal plassere kjeleområdet:

• For å installere utstyret er det nødvendig å tildele et eget rom med et areal på minst 4 kvadratmeter.. I dette rommet bør det være minst ett lite vindu og en vanlig døråpning. Ofte er kjeleplassen arrangert i kjelleren eller vaskerom i første etasje, men du kan også ta den inn i en egen bygning;

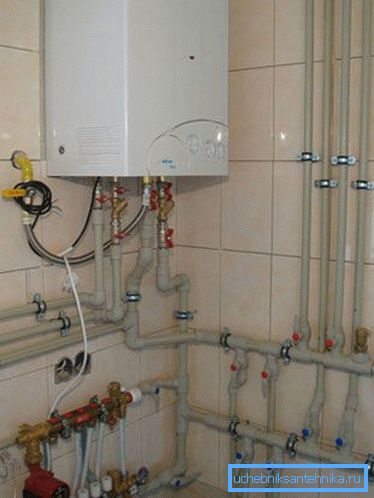

• Kjele rom dekorasjon bør være laget av ikke-brennbare materialer: fliser, gips, etc .;
• For normal drift av utstyret og sikkerheten til stokeren, må kjelerommet ha en normal luftstrøm. For å gjøre dette, lage en vegg i veggen lukket;
• Eksosgasser sendes ut gjennom en separat skorstein; det er uakseptabelt å ta det til eksosventilasjonssystemet på grunn av sikkerhetstiltak;
• Gulvet under kjelen er dekket med et stålplate på minst 1 m2;
• Utgangskorney øker over takets tak per meter.

Vær oppmerksom på! Regler for innretning av varmeforsyningsstasjonen bør følges nøye for din egen sikkerhet. Ved bruk av gassutstyr er det nødvendig å gjøre seg kjent med sikkerhetsforskrifter og driftsregler.

Fordeler og ulemper

Nå vurderer fordeler og ulemper ved å bruke et system med dobbelkrets.

La oss starte med de positive poengene:

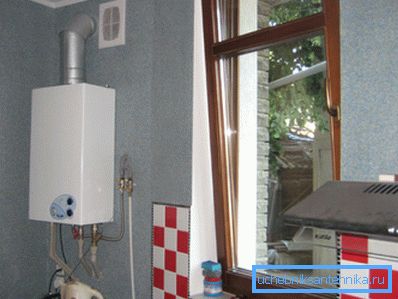

• Det oppnås en merkbar sparing i huset: på grunn av fravær av en ekstra kjele, kan kjeleplassen bli mindre. Dette gjelder spesielt for små hus hvor plass er lite. Ved konstruksjon av en spesiell forlengelse for et varmepunkt blir besparelser på midler og materialer lagt til;
• Kostnaden for en dobbeltkretsenhet er betydelig lavere enn kostnaden for en kjele med en kjele eller to kjeler;
• Ved å koble til en andre kjele eller en kjele med indirekte oppvarming, kompliserer installasjonsarbeidet betydelig, krever tilleggsutstyr og rørledninger, automatiserings- og kontrollanlegg.
• Når det gjelder gass, trenger du ikke å koble to enheter med å få tillatelser og igangkjøring, noe som skal gjøres ved hjelp av spesialister.

Vær oppmerksom på! Hovedkriteriet for valg av slike enheter er å spare plass og penger. I folket ble slike enheter kalt "kjeler for de fattige", men som du vet, er fattigdom ikke en vice.

 Diskuter nå de negative aspektene ved denne ordningen:

• Enheter med flytende vannoppvarming er ikke særlig praktiske i drift: det er ganske vanskelig å regulere vanntemperaturen, spesielt når trykket endres. Denne effekten er kjent for eierne av gammeldags gassovner;
• Koaksialvarmeveksleren kan fungere enten for oppvarming eller oppvarming. Dette fører til at ved langvarig bruk av varmtvannshus kan det synlig avkjøles;
• Hvis en kombinert varmeveksler bryter ned, vil oppvarming ikke kunne fungere før den er erstattet.
• Oppvarming av rennende vann krever todelt kraftforbruk, og dette fører til en økning i produktets størrelse og vekt;
• Elektriske kjeler i oppvarmingsmodus av rennende vann vil også fungere med dobbel kraft, og dette vil kreve tilkobling til et trefaset nettverk på 380 V, som er langt fra overalt.

Vær oppmerksom på! Åpenbart er ordningen ganske motstridende, og det er opp til deg å bestemme her. Selvfølgelig, hvis du kjøper mer praktisk og dyrt utstyr, er det ikke mulig for deg, så er valget her forutsigbart.

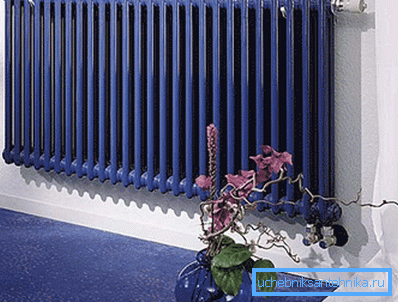

Måter å øke termisk treghet i systemet

Hvis vintrene i ditt område er kalde, og du er bekymret for at når varmtvannsbatteriet blir avkjølt, vil vi gi deg noen tips om hvordan du unngår det. Selvfølgelig må du først og fremst ta vare på god termisk isolasjon av vegger og vinduer, tak og gulv, men dette er ikke meningen.

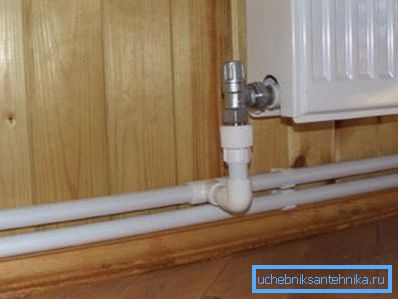

Den eneste måten å avbryte kjøling av kjølevæsken er å øke varmekapasiteten. Dette kan oppnås ved å øke volumet av kjølevæske ved bruk av rør med større diameter.

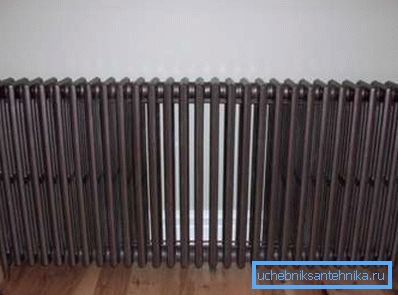

I tillegg kan du bruke massive støpejernsbatterier med gulvinstallasjon. Slike ovner kjøler seg ned i svært lang tid, siden deres masse kan nå 100 kg.

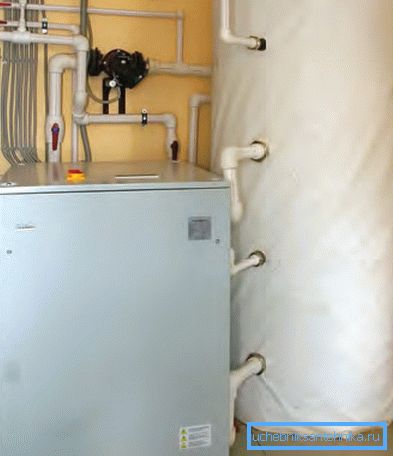

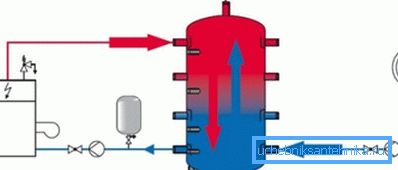

Til slutt, som allerede nevnt, er det mulig å integrere en varmeakkumulator i systemet - en tank for flere hundre liter (opptil 2000) koblet mellom kjelen og varmesystemet. Dette eliminerer imidlertid alle fordelene ved ordningen: det blir dyrere og tar for mye plass.

Vær oppmerksom på! Med rasjonell bruk av varmt vann er problemet med å kjøle batteriene ikke særlig relevant, da det er nødvendig å ta en dusj i flere timer for at huset skal bli veldig kaldt.

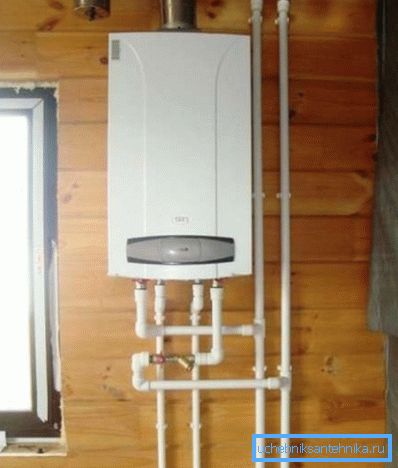

Tilkobling av gassutstyr

Vær oppmerksom på! Det er strengt forbudt å lage en gassledningstilkobling med egne hender. Det er fulle av tunge bøter og ganske farlig. Derfor må du utføre en viss prosedyre for å justere arbeidet til gasskjelen.

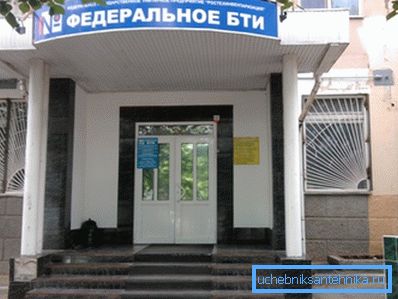

Først må du kontakte BTI og gjøre endringer i husets plan med innføring av passende notater og betegnelse av kjeleplassen. Også endringer gjøres i det tekniske passet til objektet.

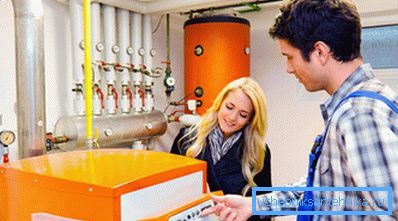

Deretter må du kontakte gasservice og søke om tilkobling av kjelen. Du må oppgi et teknisk pass på enheten.

Deretter bør du installere utstyret og installere hele systemet, bortsett fra at du kobler til gassledningen. Gassmåleren må også installeres og forsegles.

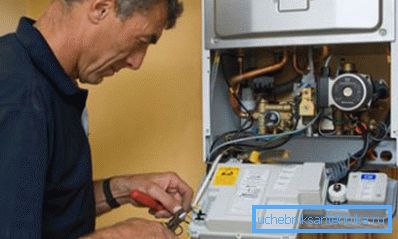

Nå inviterer vi en gassleverandør som kobler kjelen til hovedlinjen. Parallelt legger vi inn en søknad til inspektøren for idriftsettingsutstyr.

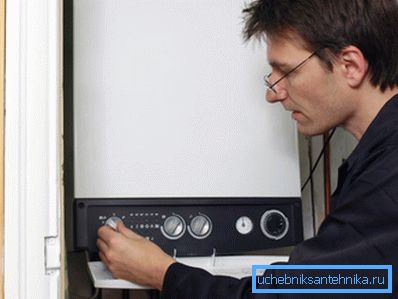

Til slutt kontrollerer inspektøren korrektheten av tilkoblingen, utarbeider tillatelsene, og hvis det ikke er noen klager, lar gass inn i systemet.

konklusjon

Dvs-kretsordningen av varmesystemet er en god løsning for økonomiske eiere og eiere av småhus. Moderne modeller fungerer ganske tilfredsstillende og pålitelig.

Videoen vil hjelpe deg å se dette tydelig.
