Ekspansjonstank for oppvarming - installasjonsskjema i

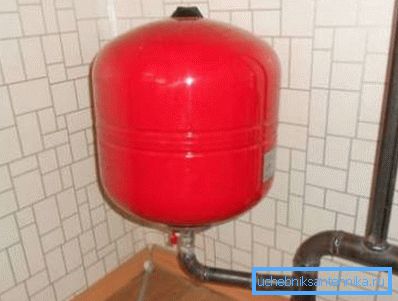

Ved installasjon av enkelte systemer med autonom oppvarming installeres en ekspansjonstank. I denne artikkelen vil vi se på hva denne enheten er, hvilken funksjon den utfører og hvordan den er koblet til systemet.

Hva er en ekspansjonstank og hvorfor er det nødvendig?

Fra navnet på denne enheten kan du gjette at det er nødvendig for utvidelse. Faktum er at ved en temperaturendring endres trykket i systemet som følge av termisk ekspansjon. Siden vann eller annet kjølemiddel forblir nesten inkompressibelt når volumet endres, kan termisk ekspansjon føre til ødeleggelse av varmeinnretninger.

Av denne grunn er det et fenomen som en vannhammer, som også kan skade rør eller radiatorer. Den eneste riktige løsningen i denne situasjonen er å inkludere en tank med luft (lett komprimerbar substans) i systemet. Med et slikt reservoar vil termisk ekspansjon av kjølevæsken kun føre til en liten trykkøkning.

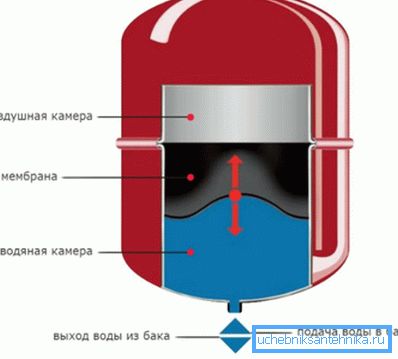

Vær oppmerksom på! Slik at oksygen ikke oppløses i vann og ikke forårsaker korrosjon inne i rørledningen, blir vannet i tanken skilt fra luften av en elastisk membran.

Det skal bemerkes at enheten utfører den beskrevne funksjonen i lukkede varmesystemer.

Ekspansjonstanker brukes imidlertid i andre typer varmekonstruksjoner:

• I åpne systemer som er i kontakt med luft.
• I sentraliserte systemer med overløp. I dette tilfellet er tanken installert på loftet og er koblet til husvarmerøret.

I begge tilfeller er det nødvendig å installere en varmeutvidelsestank for å eliminere luftplugger fra rørledningen. Dette skyldes det faktum at trykket av kjølevæsken i varmesystemer ikke er nok til å presse luft fra sine øvre deler. Som et resultat tjener ekspansjonstanken som en tank for oppsamling av luft.

I lukkede varmeledninger slås luften ut når oppvarmingen startes, men i det åpne, går den i seg selv i atmosfæren.

Installasjonsfunksjoner

Installasjonen av ekspansjonstanken i varmesystemet avhenger av typen av sistnevnte. Som nevnt ovenfor kan oppvarming implementeres ved hjelp av lukkede og åpne metoder.

Nedenfor vurderer vi hvordan du gjør en gjør-det-selv-tankforbindelse i begge tilfeller.

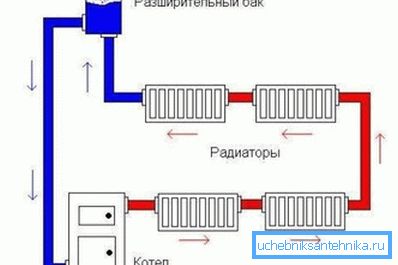

Åpent system

Åpen oppvarming er i hovedsak et stort fartøy med spesifikke konveksjonstrømmer inne.

I dette tilfellet skal installasjonen av ekspansjonstanken for oppvarming, som for alle andre oppvarming enheter, gi:

• Rask oppgang av kjølevæsken som oppvarmes av kjelen til det øvre punktet av varmestrukturen, samt dens naturlige sirkulasjon gjennom varmeinnretningene.
• Fri og uhindret oppadgående bevegelse av luftbobler.

Av disse grunner utføres installasjonen av denne enheten øverst på strukturen. Ofte, i private hus, ligger disse tankene på loftet eller på toppen av den øvre delen samler (i et enkelt rørsystem).

Jeg må si at tanken selv for et åpent system er også annerledes i sitt design:

• Krever ikke ventiler;
• Trenger ikke en gummimembran og til og med et deksel.

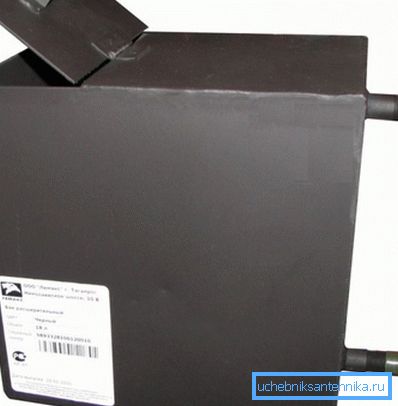

I dette tilfellet er ekspansjonstanken en enkel beholder inn i hvilken, hvis nødvendig, kan du legge til en bøtte med vann for å erstatte fordampet vann. Prisen på en slik enhet er som regel lik et par elektroder og kostnaden per kvadratmeter stålplate er flere millimeter tykk.

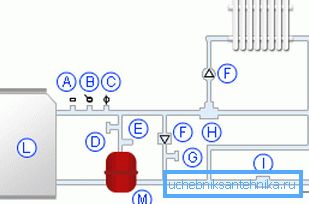

Lukket system

Hvis designet er implementert i henhold til en lukket ordning, har installasjonen av ekspansjonstanken til varmesystemet en rekke funksjoner som vi vil undersøke nedenfor:

• Det mest optimale stedet for tilkobling av enheten er området på stedet der kjølevæskestrømmen er nærmest laminarstrømmen, og det er ingen turbulens.. Derfor er den åpenbare løsningen å installere den foran en sirkulasjonspumpe for oppvarming. Når det gjelder plasseringenes høyde, spiller det ingen rolle da oppgave av enheten, som allerede nevnt ovenfor, er å kompensere for termisk ekspansjon og demping av vannhammer.
• Stor betydning er plasseringen av tanken i rommet. Ideelt sett bør væsken strømme inn i beholderen ovenfra, som helt fjerner luften fra væskekammeret.
• Volumet av enheten må være minst en tiendedel av volumet av all væske i systemet.. Beregn volumet av vann kan være basert på kjelenes kraft - 15 liter væske er tatt per kilowatt.

Vær oppmerksom på! Ofte er varmekjeler utstyrt med ekspansjonstanker og jevn sirkulasjonspumper. Derfor, før du handler for enheter, bør du sørge for at de trengs.

montering

For eksempel, vurder hvordan du installerer membrantanken.

Så ser instruksjonen slik ut:

• Hvis tilkoblingen er gjort til eksisterende varme, så er det først og fremst nødvendig å slå av alt utstyr og drenne vannet fra batteriene. For å få væsken til å strømme bedre, åpne kranene i Mayevsky.

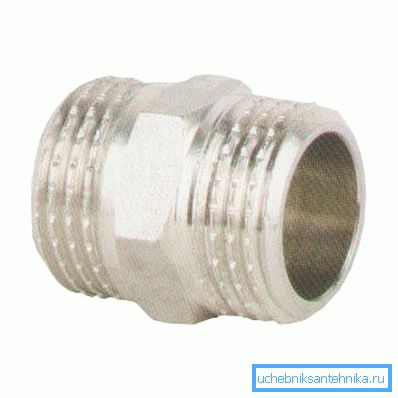

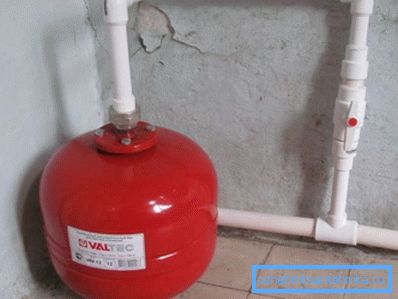

• Hvis plastbatterier brukes, skal installasjonen gjøres gjennom et avtagbart monteringselement, kalt "amerikansk". Den første delen er skrudd på tanken, og den andre er loddet til røret. Deretter er begge deler koblet til.

• Deretter må du kutte oppvarmingsrøret og installere en tee som røret fra tanken er koblet til.
• Mens det ikke er vann i batteriene, er det nødvendig å fjerne grovfilteret og skyll det.
• Etter å ha installert alle elementene på plass, må du åpne kranene og fylle radiatorene med vann. Trykket skal stige til 1,2-1,3 kPa.
• På slutten av arbeidet skal settes av luften og lukke kranene Mayevsky.

Tips! Før ekspansjonstanken er det ønskelig å installere en kran. Dette gjør at du kan reparere enheten uten å tømme vann fra batteriene.

Etter å ha utført alle trinnene ovenfor, kan du slå på kjelen.

Nyttige tips

For at enheten ikke skal kunne forårsake problemer, anbefaler vi at du leser følgende tips:

• Alle membranbeholdere har en brystvorte som lar deg pumpe luft opp til ønsket trykk.. Fra fabrikken går enhetene til salgs med et trykk på 1,5 kgf / cm?. Den samme brystvorten tillater, om nødvendig, å redusere trykket.

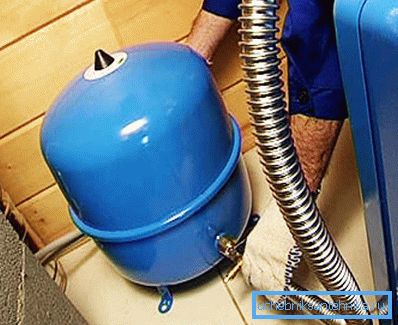

• Det er røde ekspansjonstanker for oppvarming og blå for vannforsyning.. Forskjellen mellom dem ligger bare i det faktum at membranen er i blått laget av matgummi.
• Hvis tankens sikkerhetsventil ofte fungerer, er volumet ikke nok. I dette tilfellet kan du parallelt installere en annen lignende enhet.
• Hvis væsken i tanken kokes, betyr det at kjølevæsken sirkulerer med lav hastighet eller det er ingen omgang i det hele tatt.. Følgelig ligger problemet i sirkulasjonspumpen.

Her, kanskje, alle de viktigste punktene du trenger å vite for vellykket installasjon og drift av ekspansjonstanken.

konklusjon

Ekspansjonstanken er ofte et nødvendig element i varmesystemet. Dessuten, for at den skal kunne klare de oppgavene som er tildelt den, er det nødvendig å installere det riktig i samsvar med de ovennevnte reglene.

Fra videoen i denne artikkelen kan du hente litt mer informasjon om dette emnet.
