Elektrisk kjele galant: hva er det
Bruken av elektrisk energi til oppvarming av lokaler kan nå bli funnet ganske ofte, spesielt i de områdene som ikke forgasses. Og en av typer av tilsvarende utstyr er oppvarming av elektriske koppere Galan.
Operasjonsprinsippet for slike enheter er fundamentalt forskjellig fra TENovyh-enhetene, men denne forskjellen har bare fordeler, da effektiviteten av prosessen øker og strømforbruket reduseres. Selvfølgelig kan de to siste egenskapene stå i forkant, derfor i denne artikkelen vil vi snakke om slikt utstyr, samt vise deg et videoklipp som reflekterer dette emnet.
Elektrodekjeler
Hvordan virker det
Merk. Først og fremst bør det bemerkes at en elektrisk varmekedel GALAN, uavhengig av størrelse og effekt, er et system med flytende type med ion-metoden for oppvarming av kjølevæsken. Alle disse enhetene sammen med varmekretsen, det være seg radiatorer eller gulvvarme, i samsvar med standarder og krav i den elektriske installasjonskoden og GOST 12.1.030-81 må bare fungere hvis det er jordforbindelse.
I praksis er varmekjelen GALANT en tank med to polarelektroder og to åpninger for inntak og utgang av kjølevæsken (oftest har varmeovner en sylindrisk form).
Netspenningen for enheten, avhengig av endringen, kan være:
- enten 220V;
- eller 380V.
Men i alle fall forblir den gjeldende frekvensen lik 50 Hz, og denne figuren er gitt av en grunn. Det viser seg at oppvarmingsprinsippet her er basert på avslutningen av kretsen, akkurat som i tilfelle av varmeelementer, bare der det nichrome spiralet fungerer som en bro, og her selve varmebæreren.
Når kjølevæsken passerer gjennom tanken, endres polariteten til elektrodene 50 ganger per sekund. Derfor må ioner også endre bevegelsesretningen med samme frekvens. Fra denne hastigheten stiger temperaturen på væsken, det vil si i fysikkens språk, det er en prosess med ioniseringen (ikke elektrolyse, som noen tror).
For de som er forstyrret av en væske nedsenket elektrode (uansett hvor hardt det treffer!), Kan vi si at sikkerhetsinstruksjonene utelukker denne muligheten, og her er hvorfor.
Strømmen, som du vet, passerer langs den minste motstandsstien, og denne banen er bare mellom stangens to ender og kan på ingen måte påvirke væsken i varmekretsen, bortsett fra oppvarming. Du kan også forsikre de som er redd for ild ved lekkasje av varmekapasiteten - i tilfelle fluidlekkasje åpner kretsen mellom elektrodene og systemet slår selvsagt av.
Målingskategori | Muligheten for å bruke kjeler ved navn | |||||||
Hearth 2 | Hjerte 3 | Hjerte 5 | Hjerte 6 | Geyser 9 | Geyser 15 | Vulkan 25 | ||
Dimensjoner på rommet i kubikkmeter (m3) | 80 | 120 | 200 | 250 | 340 | 550 | 850 | |
Nominelt strømforbruk (kW) | 2 | 3 | 5 | 6 | 9 | 15 | 25 | |
Nominell spenning (V) | 220 | 220 | 220 | 220 | 380 | 380 | 380 | |
Det gjennomsnittlige strømforbruket med tilstrekkelig isolasjon av rommet (kW / h) | 0.5 | 0,75 | 1,25 | 1.5 | 2.5 | 4 | 6.6 | |
Maksimal strømstyrke for hver fase (A) | 9.1 | 13.7 | 22,7 | 27.3 | 13.7 | 22,7 | 37.5 | |
Nominell strøm for automatisering i elektromekanisk versjon (A) | 10 | 16 | 25 | 32 | 3 til 16 | 3 til 25 | 3 til 40 | |
Kobbertrådtverrsnitt (mm2) | 220 | 4 | 4 | 4 | 6 | - | - | - |
380 | - | - | - | - | 4 | 4 | 6 | |
Nødvendig (anbefalt) mengde kjølevæske i varmesystemet (l) | 20 - 40 | 25- 50 | 30 - 60 | 35 - 70 | 50 - 100 | 100 - 200 | 150 - 300 | |
Dysens indre diameter (DN) ved innløpet og utløpet av varmebæreren i kjelen (mm) | 25 | 25 | 25 | 25 | 32 | 32 | 32 | |
Enhetslengde (mm) | 250 | 275 | 320 | 335 | 360 | 410 | 460 | |
Enhetsvekt (kg) | 0,85 | 0.9 | 1,05 | 1.1 | 5.0 | 5.3 | 5.7 |
Ved hjelp av dette bordet kan du velge modifikasjon av kjelen for hjemmet ditt.
Merk. Oppvarmingssystemer som opererer fra ulike modifikasjoner av Galan-systemet, kan suppleres med termostater. De kan installeres enten på radiatorer eller kjeleautomatiseringsutstyr, og de vil overvåke tilstanden til mikroklimaet i rommet.
forbindelse
- I det øvre diagrammet kan du se hvordan elvarmekoker GALAN er koblet til radiatorkretsen for oppvarming.. Alt er veldig enkelt - det viktigste er at du på riktig måte beregner forholdet mellom kraften til kjelen selv og systemets behov, men dette er enkelt å gjøre - i passet til radiatorer og i passet til kjelen kan du alltid lese disse dataene. Men vi bør heller ikke glemme at først og fremst må du beregne den nødvendige kraften til rommet.

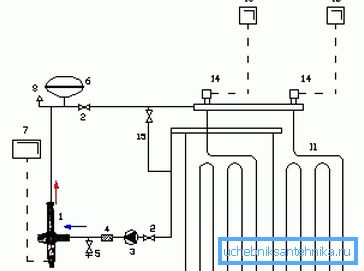

- Når du kobler et gulvvarmesystem, må du skylle det og det er ønskelig at det er en hemmeprojektor. Hvis det var en annen varmeveksler før, så er det nødvendigvis salt i kretsen som ikke tillater deg å justere væskens tetthet for å justere kjelen. Tanking av systemet må være destillert vann.
- Du kan også koble til ditt eget tokretssystem - radiatorer og et oppvarmet gulv, hvor installasjonen av kjelen er lik de to øvre installasjonene. Men disse kretsene trenger forskjellig temperatur på kjølevæsken, så en treveisventil (10) slås inn i tilførselsrøret på oppvarmet gulv. Denne enheten vil automatisk slippe varmt vann i returrøret når en tilstrekkelig temperatur er nådd i gulvvarmesystemet.
konklusjon
Det skal bemerkes at prisen på GALAN i forhold til varmekjelen av samme kapasitet vil være mindre. Ikke glem at varmeapparatet alltid skal være over forsyningsrøret og stå oppreist. Den første 120 cm avgangen bør være laget av galvanisert rør.
