Enkeltkretsvarmesystem - enhetsoppsett og
Ingen boligbygging kan fungere normalt uten klimasystem, takket være at rommene er komfortable for folk å bo i. Temperatur. Det er et stort antall forskjellige ordninger, men det enkleste og billigeste er et enkeltkretsvarmesystem, hvor designelementene vil bli omtalt nedenfor.
Beskrivelse av ordningen
Bestanddeler

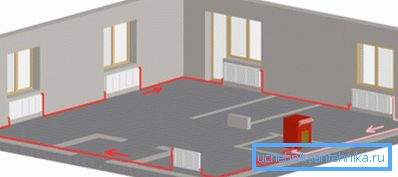

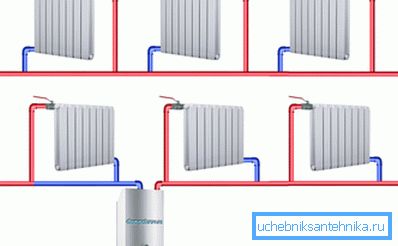

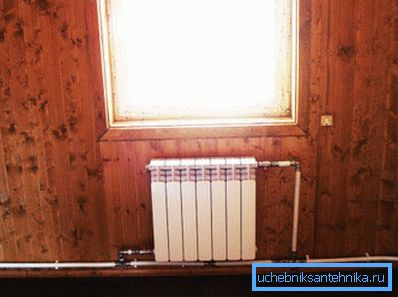

Enkretsoppvarming er forskjellig fra andre røroppsett ved antall linjer som brukes. Her brukes ett rør til å levere kjølevæsken til radiatorene og returnere den avkjølte væsken til kjelen.
Bare betinget er det delt inn i to seksjoner:
- leveringslinje;
- returlinje (obratka).
I tillegg til rørledninger innbefatter sammensetningen av det oppvarmede systemet følgende komponenter:
| navn | beskrivelse |
| kjele | Hovedpersonen. Det er her at termisk energi mottatt fra forbrenning av drivstoff overføres til kjølevæsken (vann eller frostvæske). Så kommer væsken gjennom røret inn i radiatoren, hvor sekundær utveksling oppstår - Vannvarmen gjennom batteridriftens vegger overføres til luften og gjenstander i rommet. |
| radiatorer | Det viktigste varmevekslingsutstyret. De er installert i alle rom som må varmes opp. Uten dem ville det være umulig å organisere effektiv varmeveksling, siden rørområdet ofte ikke er nok til å varme opp rommene. |
| Ekspansjonstank | Kreves for å kompensere for trykket i et lukket varmesystem og lagring av vann, som øker i volum ved oppvarming. Det er åpent og lukket. Sistnevnte er å foretrekke, siden de forhindrer fordampning av kjølevæsken og kan installeres på hvilken som helst del av systemet (og ikke bare ved sitt øvre punkt). |
| funn | Dette inkluderer alle andre små størrelser, men ikke mindre viktige detaljer: Avstengningsventiler, termiske ventiler, Mayevsky-kraner og så videre. |

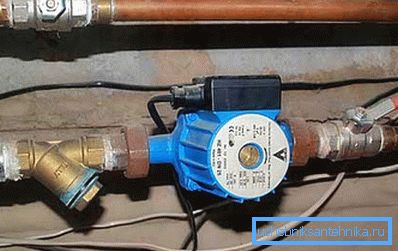

Vær oppmerksom på! Det er en enkelt-rørs varmekrets med naturlig sirkulasjon av væske gjennom rørene og tvunget. I sistnevnte tilfelle er et uunnværlig element i det monterte klimaverket en sirkulasjonspumpe som pumper kjølevæsken.
Fordeler og ulemper
Den beskrevne varmekretsen fungerer som følger: Den oppvarmede væsken blir mindre tett og lettere, derfor blir den tvingt ut med tungt kaldt vann til det øvre punktet av varmesystemet.
Deretter nedkjøles kjølevæsken, strømmer samtidig gjennom alle installerte radiatorer og returnerer den oppvarmede varmen til luften i rommene. Derfor blir batteriene som ligger nærmere kjelen (eller på de øverste etasjene) varmere bedre. Dette er en av de mest alvorlige manglene i enkelkretsoppvarming.
For å kompensere for temperaturforskjellen har radiatorer som ligger nærmere varmeovnen et mindre varmevekslerområde, mens lengst er konstruert fra et større antall individuelle seksjoner som øker kraften.
Det er flere måter å øke effektiviteten til et enkeltkretsvarmesystem:
- Montering av sirkulasjonspumpe. I dette tilfellet strømmer væsken mer intensivt gjennom varmeinnretningene, noe som resulterer i at effektiviteten til hele klimanettverket økes.
- Riktig plassering av radiatorer. For å redusere varmetap anbefales det å installere batterier nærmest kjelen i de varmeste rommene - innvendige rom med minimum vinduer - om mulig.
På den annen side er enkeltkrets oppvarming fortsatt ganske populær.
Det er mye brukt i individuell konstruksjon, da det har mange fordeler:
- lav pris på installasjon - for installasjon er det nødvendig å kjøpe et minimum av rør og andre beslag, også kostnadene for tjenestene til installasjonsbesetninger reduseres;
- mer estetisk utseende - siden det bare er ett rør, er det lettere å skjule, skjule eller konkretere inn i veggen (gulvet);
- muligheten til å velge strømmen av varmt vann - inkludering av disse eller andre kretser ved bruk av manuelle eller automatiske ventiler;
- Muligheten for å legge rørledninger under innerdørene.
Vær oppmerksom på! Den nøyaktige utformingen av rørledningene avhenger av utformingen av huset. Det er nødvendig å velge slike steder som garanterer minimumsmengden av varmetap.
Husk at effektiv væskestrøm på en naturlig måte ikke kan organiseres i slike tilfeller:
- Det totale arealet av huset overskrider 200 kvadratmeter;
- Konturens lengde er mer enn 30 meter;
- Over 10 radiatorer er koblet til en varmekrets.
I dette tilfellet må du fortsatt installere en sirkulasjonspumpe eller kjøpe en kjele som allerede er utstyrt med den.
Termisk beregning
Komforten i rommene avhenger ikke bare av pakningsoppsettet, men også på mengden varmeenergi som batteriene gir til luften i rommene. Derfor, for ikke å fryse om vinteren, må du gjøre riktig termisk beregning. Dette, forresten, er også indikert av instruksjonen, innlemmet i gjeldende SNiP.
Takket være riktig beregning kan du velge:
- kjelen av nødvendig kraft - de svake vil ikke være i stand til å varme huset, den mektige vil forgjeves brenne dyre energiressurser;
- radiatorer på det nødvendige området - dette vil bidra til å redusere kostnadene ved kjøpet betydelig.
Beregninger kan gjøres selvstendig (ved hjelp av et spesielt dataprogram) eller kontakt et spesialisert ingeniørfirma. Det andre alternativet er dyrere, men så vil du være sikker på at dataene som er gitt til deg, er riktige.

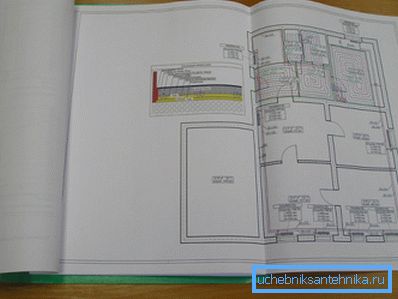

I tillegg vil ingeniører fra denne organisasjonen utarbeide ordningen med varmekretser, tegnet på den angitte planen for huset ditt (leilighet). Dette vil i stor grad lette installasjonen og bidra til å kjøpe riktig mengde materialer.
Varianter av enkeltkretssystemer
Vertikalt ledningsnett

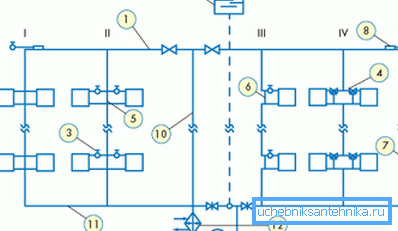

I dette tilfellet stiger varmebæreren oppvarmet av kjelen langs den vertikalt installerte stigerøret til det høyeste punktet i varmesystemet (på loftet eller under taket i øverste etasje), hvorfra det strømmer ned, oppvarmer batteriene på hver etasje av huset.
Egenskaper ved utforming og drift av vertikale varmekretser er som følger:
- bevegelsen av kjølevæsken kan tilveiebringes på en naturlig måte uten bruk av elektrisk utstyr;
- Alle rørseksjoner skal legges med en liten forspenning mot kjelen for å øke intensiteten av vann sirkulasjon og for å unngå dannelse av luftplugger;
- rør er vanskelige å skjule i veggene, da i dette tilfellet kan du knapt holde hellingen;
- Systemet fungerer helt autonomt, så selv om det kommer et nødspenning, vil du ikke bli igjen uten varme.

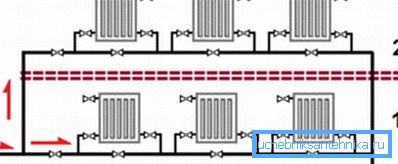

Med horisontalt ledningsnett
Her er den vertikale riser ikke montert. Hovedrørledningen ledes langs gulvet eller under den. Hvis du bestemmer deg for å skjule rørene i et betongrør, ta vare på deres varmeisolasjon, ellers vil du ikke unngå ganske betydelige varmetap.
I tillegg er det ønskelig i dette tilfellet å observere forspenningen:
- For det første vil oppvarmingsnettet kunne virke (om enn mindre effektivt) ved strømbrudd;
- For det andre, når du fyller rør med væske, vil du unngå dannelse av luftrør.
Måter å koble til radiatorer
Her vil vi ikke vurdere separate batteridesign og plasseringsalternativer for rør (bunn, side og så videre). La oss bare på eyeliner rørene. Alle opsjoner docking radiatorer er oppført i tabellen.
| utsikt | beskrivelse |
| Strøm gjennom | I dette tilfellet er varmekretsen koblet til batteriets innløp og utløp. Vann strømmer gjennom hver radiator som er installert i systemet, siden det ikke er noen annen måte. En slik tilkobling tillater ikke å justere intensiteten til arbeidet til varmeapparater. I tilfelle lekkasje av varmeapparater er det dessuten nødvendig å stoppe oppvarmingssystemet helt og tømme kjølevæsken. |
| bytte | Her er også innløp og utløp av batteriet forbundet med bypass-delen av røret (den såkalte bypassen). Det er nødvendig å ta en del hvis diameter er litt mindre enn hovedforsyningskretsen. Vannet som kommer inn i batteriet er delt inn i to strømmer: inn i batteriet og inn i bypasset. Ved å installere en termisk ventil ved innløpet, og ved utgangs- og bypassventiler, kan du enkelt justere temperaturen i rommene og bytte ut batteriene uten å stoppe driften av generell oppvarming. |
Installasjon av enkeltkretsvarmesystem
Byggingen av et klima nettverk med en rørledning utføres i følgende rekkefølge:
- Kjelen er installert. Av åpenbare grunner bør den monteres på det laveste punktet i systemet. Jo større høydeforskjellen mellom radiatoren og varmeren er, desto bedre blir varmeoverføringen i systemet.
Hvis du ikke har muligheten til å installere enheten i kjelleren, må du utstyre den til en grop, støpt av betong og kantet med keramiske fliser.
Vær oppmerksom på! Hvis du bestemmer deg for å lage et system med tvungen sirkulasjon, kan du ikke ty til slike triks. Ved å plassere ovnen på den måten som er beskrevet ovenfor, vil du imidlertid gjøre varmesystemet mer uavhengig av nettverksnett.

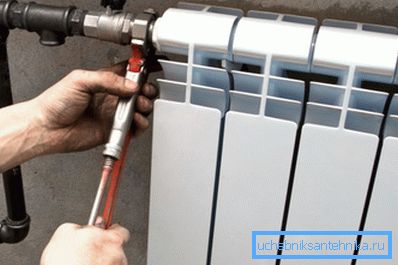

- Monterte radiatorer. Her må du nøye observere horisontal og vertikal, ellers vil batteriene akkumulere mineralforekomster, som før eller senere tetter opp alle kanalene. På grunn av dette må du enten rense eller endre enheter.
Du må også holde avstanden mellom batteriet og bygningselementene i bygningen. Brudd på batteriets hengende teknologi vil føre til dårlig luft som sirkulerer rundt den. Dette vil påvirke ytelsen til enheten negativt.
- Pipeline installasjon. Her bør du bestemme på rørmaterialet. Det vanligste klima-nettverket av polymerdeler, men hvis en del av systemet er en solid kjele, er det bedre å foretrekke stål. Ovenstående enhet oppvarmer kjølevæsken til en temperatur over 95 grader Celsius, noe som er svært skadelig for plastrør.

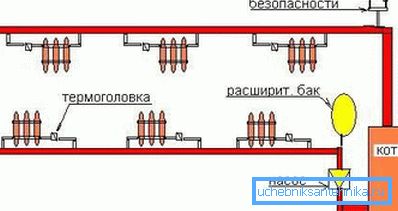

- Installasjon av flere elementer. Elektriske pumper, kontroll- og reguleringsutstyr, ekspansjonstank, luftventiler og så videre er montert.

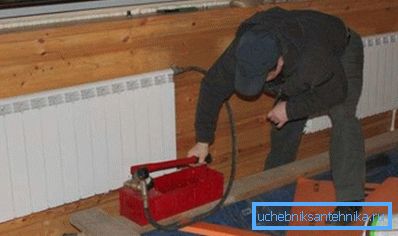

- Siste trinn i arbeidet - trykkprøving. For gjennomføringen er det bedre å invitere en kvalifisert arbeidstaker med en spesiell pneumatisk enhet.
konklusjon
Enkretsvarmesystem er en billig og effektiv måte å gi varme til små hus og leiligheter. Men hvis du eier et penthouse eller en stor eiendom utenfor byen, er det bedre å velge andre alternativer.
Du kan lære om dem ved å lese videoen i dette materialet.
