Enkeltrørsvarmesystem: hvordan oppvarme ditt eget hjem med

11-04-2018
Varme

Valget av å varme din egen hytte er et av de viktigste stadiene i design og bygging av boliger. Det avhenger ikke bare komfort og komfort i huset, men hvor mye penger vil bli brukt på verktøy. Det optimale valget for byggeplasser er et enkeltrørs varmesystem med naturlig sirkulasjon, reglene for installasjonen som gjør det selv og vil bli diskutert nedenfor.

Varmen i huset avhenger av det valgte varmesystemet

arter

Monotube-oppvarming kan utformes på flere forskjellige måter. Valg av en bestemt avhenger av dine personlige preferanser, samt egenskapene til objektet som bygges.

Ikke desto mindre har en hvilken som helst ordning med ett-rørs varmesystem slike egenskaper:

  • i dette ingeniørnettverket er det ingen deling i kjølevannstilførselsrørledninger og kjølevannsavløpsvann fra radiatorene;
  • alle enheter er koblet til i et felles system i serie, og kjølevæsken, som passerer gjennom systemet, beskriver en ring;
  • Et lukket luftsirkulasjonssystem (med lukket sirkel med varmtvannssirkulasjon) kan kombineres med to-rør - i dette tilfellet leveres vann til gulvene og fjernes via to kanaler, og ledningen er arrangert en etter en.

Sivilingeniører skiller fire varianter av en-rørkretser, noe som er forskjellig i forhold til installasjon av rørledningen som forbinder kjelen med radiatorene.

  1. Enkeltrør oppvarmingsskjema med bunnrørarrangement. I dette tilfellet strømmer kjølevæsken gjennom rør plassert horisontalt og lagt langs gulvet (eller under det), hvorpå det stiger til de installerte varmeelementene. Fordelene ved dette systemet er enkel temperaturjustering og evnen til å blokkere enkelte elementer i ingeniørnettverket i tilfelle ulykker eller forebyggende vedlikehold.
System med nedre rørarrangement
  1. Enkelt rørvarmesystem med toppfordeling. Her stiger kjølevæsken, som forlater varmeren, straks til det høyeste punktet i nettverket, hvoretter det fordeles ved hjelp av rør som ligger horisontalt over varmeelementene.

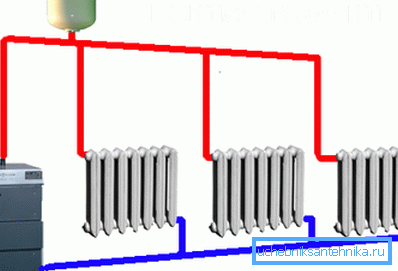

I bildet - ett-rørsystem med overheadrør
  1. Monotube vertikalt oppvarmingssystem. Det særegne er at det ikke er horisontalt lagde rør i rommene. Her strømmer kjølevæsken, som faller inn i toppunktet, vertikalt nedover, og går langs stien gjennom radiatorene som er installert i rommene.

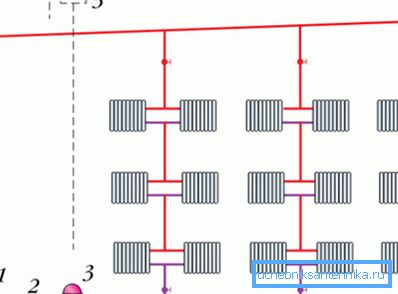

Monotube vertikalt oppvarmingssystem
  1. Monotube horisontal varmesystem er i utgangspunktet lik den forrige, men her er rørene ordnet horisontalt. Ofte er denne ordningen brukt i en-etasjes hus.

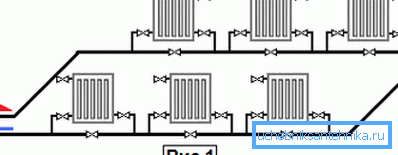

Enkelt rørvarmesystem med horisontale rør og bypasser

I tillegg til de ovennevnte varianter er varmesystemets enrørsskjema:

  • med naturlig sirkulasjon av kjølevæsken;
  • med tvungen organisering av vannstrømmen.

I det første tilfellet tilveiebringes væskestrømmen av temperaturforskjellen og følgelig tettheten. Trykket av det avkjølte vannet som strømmer ut av radiatorene, forskyver det mindre tette og varme kjølevæsken til de høyere punktene i rørledningen, hvorfra det sprer seg videre.

For at et slikt nettverk skal fungere normalt, er det nødvendig, når man installerer rør, å ordne deres skråning mot kjelen med 3-4 grader. Og dette er ikke alltid mulig i en-etasjers bygninger med stor lengde (mer enn 30 meter).

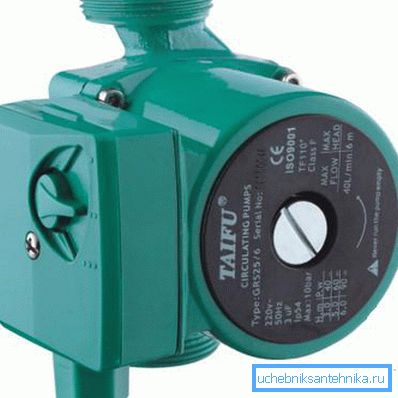

Pumpe for tvungen sirkulasjon

Systemet med tvungen sirkulasjon er i tillegg utstyrt med en pumpe, som er installert foran inngangen til returledningen (kald) rørledningen til kjelen. I dette tilfellet kan skråningen gjøres mindre (fra 0,5 til 1 grad).

Vær oppmerksom på! Ordningen med naturlig sirkulasjon er å foretrekke, siden den er mer ikke-flyktig - operasjonen er ikke avhengig av tilstedeværelse eller fravær av elektrisitet.

For å unngå stagnasjon av vann under strømbrudd, anbefaler ingeniører å installere en såkalt booster kollektor. Dette er et vanlig vertikalt rør som øker kjølevæsken til toppen av systemet - i en høyde på minst 1,5 meter i forhold til radiatorene.

montering

Operasjonsprinsipp og -elementer

Enkeltrør lukket varmesystem er en ring som inneholder alle dens komponenter:

  • kjelen som varmer kjølevæsken til en forutbestemt temperatur;
  • rør gjennom hvilket varmt vann leveres til radiatorene, og etter deres passasje - til kjelen;
  • oppvarming paneler;
  • ekspansjonstank.

Velge en kjele, vær oppmerksom på hvilken type drivstoff den bruker. De mest økonomiske varmeovner, der vannet er oppvarmet av gass. Men for dette formål er det nødvendig for gassrøret å passe til ditt nettsted. I tillegg benyttes ofte fast eller flytende drivstoffutstyr, flytende flaske gass eller kombinasjonsenheter.

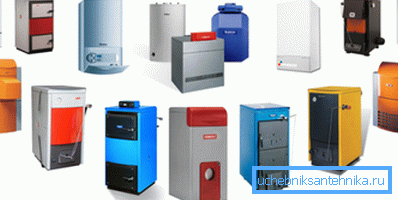

Kjeler for oppvarming av kjølevæsken

Diameteren av rørene avhenger av lengden på varme-nettet, typen av radiatorareal i huset, kjelenes kraft og så videre. Foreløpig er de vanligste rørledninger av forskjellige polymerer.

Ved valg av rør og radiatorer for å designe et enkeltrørvarmesystem, er det nødvendig å ta hensyn til ingeniørparametere (volum av nødvendig fluid, trykk, temperatur, rørledningens diameter, radiatorområde etc.), som må fastslås på forhånd.

Beregningen av hydraulisk oppvarming - et rørsystem med hvilken som helst plassering av hovedforsyningen til kjølevæsken - kan gjøres selvstendig eller overlate dette arbeidet til en spesialist. Prisen på en slik tjeneste er som regel ikke veldig høy.

Ekspansjonstanken er nødvendig for å regulere væskens trykk i systemet og hindre at det går ned i tilfelle av økning. Moderne varmesystem sørger for bruk av ekspansjonstank av lukket type. Den består av to kamre adskilt av en fleksibel partisjon. I en av dem pumpes luften under høyt trykk, den andre er koblet til varmeledningene.

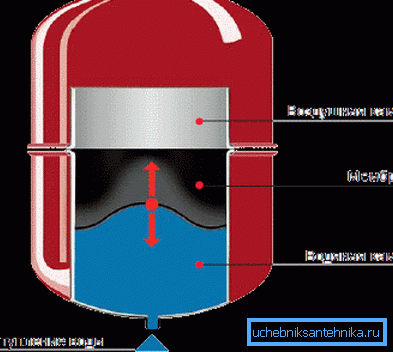

Utvidelsestank Enhetsdiagram

Vær oppmerksom på! Ekspansjonstanker av lukket type kan installeres ikke bare på toppen av systemet, men også på et hvilket som helst sted som er praktisk for deg, for eksempel et kjeleomne eller vaskerom. En annen fordel er at mangelen på direkte kontakt med luft forhindrer for tidlig korrosjon av metalldelene av varmesystemet.

Utvalg av alternativer for tilkobling av varmepaneler

Et rørforbindelsesskjema for oppvarming av radiatorer sørger for strøm av kjølevæske eller konstruksjon av såkalte bypasser - rørseksjoner gjennom hvilke varmt vann kan strømme, omgå radiatoren.

I det første tilfellet er ikke arrangementet av stigerøret for transport av fluid antatt. Vann strømmer fra kjelen og strømmer gjennom hver radiator: fra topp til bunn eller fra nær til langt. Samtidig vil vanntemperaturen gradvis senke og de laveste (langt) rommene kan oppvarmes dårlig.

Denne situasjonen kan unngås hvis radiatorer med et mindre areal er installert ved starten av varmesystemet enn på slutten.

Vannstrømningsdiagram i et serielt system

Ulempen av systemet anses med rette å være manglende evne til å installere avstengningsventiler og termostatventiler på rørledninger, da overlappingen av en ventil vil føre til at systemet ikke fungerer som helhet.

I andre tilfelle er en transportrørledning, en bypass, montert under radiatoren, takket være hvilken effektivere oppvarming av alle rommene.

Vær oppmerksom på! Bypasser må være laget av rør med mindre diameter enn hovedrørledningen, ellers vil en tilstrekkelig mengde kjølemiddel ikke strømme inn i radiatoren.

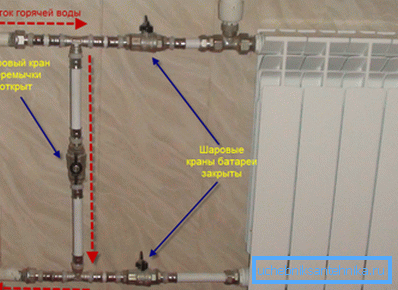

Radiator med bypass og ventiler

Alle vanninngangspunkter i varmeelementene, samt bypassrør, må være utstyrt med kraner. Dette gjør at du kan justere temperaturen på varmesystemet i hvert rom separat. I tillegg er det i tilfelle en ulykke mulig å midlertidig deaktivere en eller annen seksjon og reparere eller erstatte den uten å stoppe oppvarmingen helt.

Installasjonsteknologi

Installasjon av det beskrevne tekniske nettverket kan kun gjøres etter at hydraulisk beregning av ettrørsvarmesystemet er utført. Det avhenger av hvilke elementer som skal brukes.

Sekvensen av handlinger er som følger:

  1. På et forhåndsvalgt og forberedt sted er det montert en oppvarmingskjele. Instruksjonen som beskriver denne prosessen følger med enheten. Det anbefales at du overlater installasjonen av dette utstyret til en spesialist i organisasjonen der du kjøpte enheten. Han vil gi en garanti på sitt arbeid.
  2. Rørledningen blir konstruert. Samtidig er det nødvendig å montere te på forhånd ved installasjon av radiatorer. Pass på at alle rør installeres med en skråning, ellers vil den naturlige sirkulasjonen av kjølevæsken bli forstyrret.

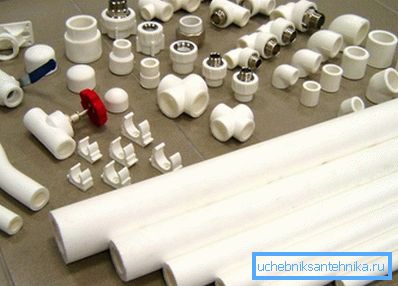

Rør og beslag for å arrangere varmesystemer
  1. Ved installasjon av varme med tvungen vannstrøm, må du installere en elektrisk pumpe. Husk at dette utstyret er designet for å pumpe vann, hvis temperatur ikke overstiger 60 grader. Derfor må den installeres på systemets sluttpunkt - før innkjøling av kjølevannet inn i kjelen.
  2. Deretter kobler du til utvidelsestanken. Som allerede nevnt, kan en lukket beholder med membran monteres hvor som helst, og en åpen en kan bare installeres på det høyeste punktet av systemet.
  3. På slutten av det forrige trinnet kan du begynne å fikse radiatorene. De er festet til veggen ved hjelp av de medfølgende beslagene. Før merking og boring, bør du gjøre deg kjent med produsentens anbefalinger for installasjon. Det er viktig å opprettholde den foreskrevne avstanden fra veggene, vinduskarmer, gulv og andre bygningselementer i bygningen.
  4. Varmepaneler installeres på grunnlag av den valgte ordningen. Ikke glem å koble ventiler, termostater, plugger, ventiler til luftblødning, og så videre.

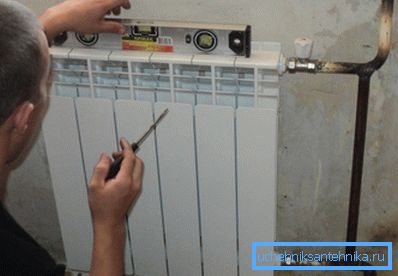

Ikke glem å installere radiatorer riktig.
  1. Før fylling av varmebæreren, trykkes med trykkluft, hvoretter systemet fylles med vann, utføres en testkjøring og driftsmodusene justeres.

Et enkeltrør vertikalt oppvarmingssystem med lavere rørfordeling er mer egnet for flere etasjer med private hus, med en horisontal en - for en-etasjes. Men husk at når arealet av huset er mer enn 200 kvadratmeter. meter og rørlengder på mer enn 30 meter må du enten installere kraftige pumper eller velge en annen installasjonsplan for varmesystemet.

konklusjon

Horisontell ett-rørs varmesystem er en av de mest effektive måtene å varme små boliger på. Hvis du er eier av romslige boliger, er det tilrådelig å velge mer komplekse men effektive ordninger. Deres beskrivelse er viet til videoen nedenfor.
