Flat radiatorer: en oversikt over varianter og egenskaper

For tiden blir flate radiatorer stadig mer populære. Dette er imidlertid ikke overraskende, siden denne varmegruppen er perfekt kombinert med moderne vinduskarmer, som ikke går langt utover veggen.

I tillegg gjør installasjonen av flate varmeapparater deg muligheten til å bruke bruk av ledningsskinner litt fremover. Vel, til slutt, ser radiatorer med liten tykkelse pent ut, og vil derfor passe inn i ethvert interiør.

Tynt batteri spyles med vinduskanten

Hovedvarianter

Flat oppvarming enheter er lett å skille fra tradisjonelle sectional analoger i utseende. Forsiden av enhetene er et panel i ett stykke, noen ganger glatt, ofte et bølgebrytende panel med eller uten perforeringer.

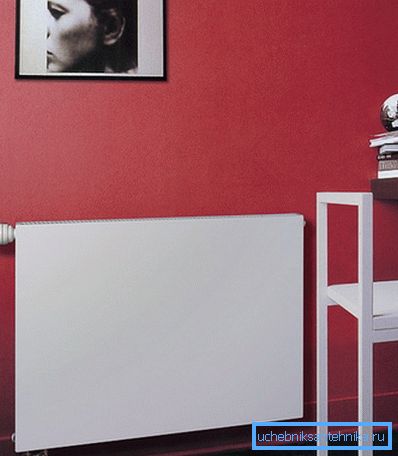

Modell med jevn overflate

Konvensjonelt kan alle varmeovner som tilhører kategorien av flate, deles inn i følgende typer:

  • veggpanelbatterier med oppvarmet vann som kjølevæske;
  • olje elektriske varmeovner med mulighet for montering på veggen eller med gulvoppsettet;
  • elektriske konvektorer med vegg- og gulvoppsett.

Alle disse varmeovner, til tross for de åpenbare forskjellene, er preget av liten tykkelse, noe som i stor grad forenkler installasjonen på veggen. Vurder funksjonene til enheten og bruk av hver av de listede modifikasjonene.

Panelbatterier

På bildet er et eksempel på en kompakt installasjon av en flatvarmer

Denne kategorien av utstyr, først og fremst, bør inkludere en flat stål radiator, som i dag kan kjøpes på de fleste spesialiserte butikker.

Eksternt er slike anordninger en rektangulær plate, i den øvre del av hvilken det er en perforering som er nødvendig for å frigjøre oppvarmet luft. Inne i huset er metallrør med radiatorplater.

På grunn av sirkulasjonen av kjølevæsken gjennom rørene, blir den varme luften delvis frigjort, passerer gjennom den øvre perforeringen og oppvarmer delvis den fremre metalloverflaten, som igjen frigjør varme til rommet.

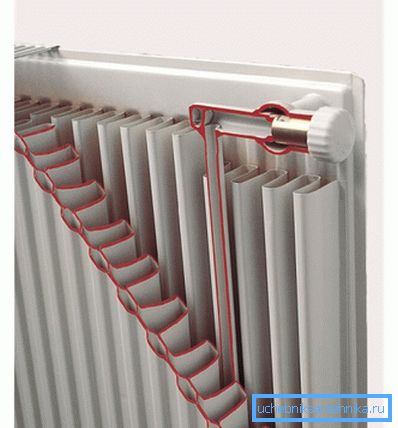

Stål flatvarme radiator i kuttet

Panelstål radiatoren er hovedsakelig beregnet for montering i autonome varmesystemer og anbefales ikke for bruk i sentraliserte systemer.

Faktum er at enheten er konstruert for å arbeide med lavtrykk av kjølevæsken, ikke mer enn 10 atmosfærer ved en temperatur på ikke mer enn +100 ° C. Ikke desto mindre viser statistikken om drift av panelstålbatterier at slike anordninger vellykket brukes i boligblokker.

Viktig: En alvorlig trussel mot stålbatterier er den spesifikke sammensetningen av kjølevæsken i det sentraliserte varmesystemet. Tilstedeværelsen av reagenser i sirkulerende vann kan akselerere løpet av korrosive prosesser.

Olje elektriske varmeovner

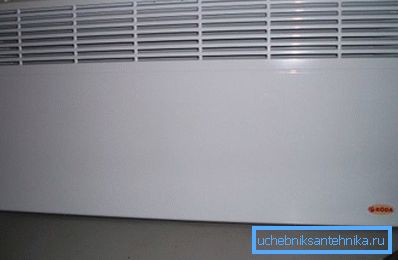

Flat oljekjøler med vegg- og gulvoppsett

Det finnes to typer oljevarmere på markedet: seksjon og panel. Vi er interessert i en flatpanelmodifisering med mulighet for vegg- eller gulvinstallasjon.

Denne varmeren skiller seg fra andre batterier ved at den bruker mineralolje, ikke vann, som kjølevæske. Denne løsningen har en karakteristisk fordel, siden oljen nedkjøler seg lenger sammenlignet med vann, og som et resultat slipper ut varme lenger.

Paneloljekjølere har følgende fordeler:

  • Lavt strømforbruk i sammenligning med spiral elektriske varmeovner.
  • Det tørker ikke luften og som et resultat, komfortable levekår i rommet.
  • Den lave temperaturen på den oppvarmede overflaten og som et resultat at fraværet av risikoen for å bli brent når det er uforsiktig, berører.
  • Et bredt spekter av varmeovner på salg, og som et resultat evnen til å velge enheter med passende dimensjoner.
  • Rimelig pris.
  • Relativt lett vekt og som følge av muligheten for montering på vegger.
  • Enkle installasjonsanvisninger, og det er derfor mulig å gjøre installasjonen selv.

Viktig: På grunn av uavhengighet fra varmesystemer, kan slike varmeovner installeres ikke bare i leiligheter som brukes til fast bosted, men også i forstadshus som brukes årstid.

Veggmontert elektrisk konvektor

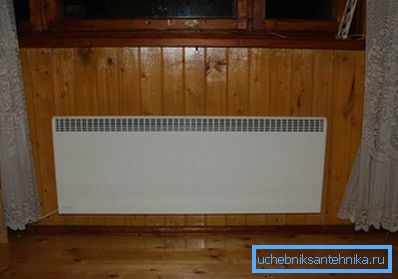

Elektrisk konvektor i hytteinnredningen

Oppføring av flat tynne radiatorer, det er nødvendig å nevne elektriske varmekonvektorer. Disse enhetene presenteres også på salg av et bredt spekter av modifikasjoner, som preges av pris, standardstørrelser, strømforbruk, bygging av varmeelementer etc.

I motsetning til den tradisjonelle radiatoren der en eller annen kjølevæske sirkulerer, bruker denne enheten varmeelementer som overfører varme til metallplater, som igjen frigjør denne varmen gjennom hull i den øvre delen av beskyttelseshuset.

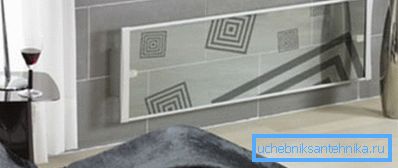

Elektrisk konvektor i interiøret i en moderne leilighet

I konveksjonens prosess kan luftenheten raskt varme rommet. Denne kategorien av varmeovner er universell når det gjelder drift, men likevel er det det beste valget for hytter, der innkvartering er sporadisk.

Så, vi bestemte oss for de viktigste typene av flat oppvarming enheter som kan brukes i en leilighet eller et landsted. Til slutt, la oss se nærmere på funksjonene ved valg av panel radiatorer for oppvarming i forhold til en bestemt bolig.

Egenskaper ved valg av stålpanelbatterier

Når du velger stål, må radiatorer ta hensyn til merkingen.

Merkingen kan oppdage følgende bokstavsymboler:

  • kv - lavere tilkoblingstype;
  • k - sidetilkoblingstype.

I tillegg til bokstaver er det numeriske verdier i merkingen:

  • 11 - type batterier med en ytre varmeoverflate.
  • 21 - type med to varmepaneler og en varmeveksler gjennom hvilken kjølevæske sirkulerer.
  • 22 - type med to paneler og to varmevekslere i mellom.
  • 33 - type med tre paneler og tre varmevekslere.

Så med merkingen bestemte vi oss, men hva vi skulle velge?

For bruk i leiligheter med standardoppsett, vil den tjueførste typen radiator være det optimale valget. Dette valget skyldes den lille tykkelsen, akseptabel varmeoverføring og lav kostnad.

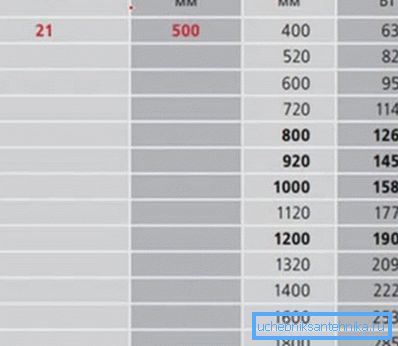

Forholdet mellom høyde og lengde på panelradiatorer på 21 typer med effektparametere

La oss prøve å beregne varmeoverføringsenheten 1 m lang.

Som vi ser i tabellen, er denne parameteren omtrent 1,5 kW. Samtidig må du forstå at denne verdien kun er mulig hvis kjølevæsken er oppvarmet til +90? С.

Faktisk er kjølemiddelets temperatur i et sentralisert system mye lavere, og den virkelige varmeoverføringen vil derfor ikke være angitt i tabellen 1,5 kW og ikke mer enn 1 kW. Hvis det for normal romoppvarming er nok batteristrøm på 1,5 kW, er vi ikke begrenset til å installere en radiator, i passet som strømmen vi trenger er stavet ut.

For ikke å fryse om vinteren, er det bedre å sette ikke en, men to slike radiatorer. Eller, hvis konfigurasjonen av rommet tillater, installerer vi et enkelt panel med en lengde på 1600 mm, og dette vil være nok til å skape behagelige klimatiske forhold.

konklusjon

Nå vet vi hva en flat en-rad varme radiator er, og vi kan velge et oppvarming apparat som passer i alle henseender. For å lære mer interessante ting, tilbyr vi å se videoen i denne artikkelen.
