Hva er utformingen av varmeledninger i en leilighetskompleks? Hva er den øvre ledningen av oppvarming og hvordan er det forskjellig fra bunnen? Hvilke rørstørrelser brukes? Hva er en heis? La oss prøve å svare på disse spørsmålene.

terminologi

For det første for å unngå forvirring definerer vi vilkårene.

• Heis eller termisk knute - stedet der ledelsen av varmesystemet og varmtvannsforsyningen av huset eller dets del er konsentrert.

I tillegg: heisenheten gir temperatur og trykk på kjølevæsken til optimal ytelse for varmesystemet. Dermed når forskjellen mellom strømnings- og returtråden på ruten 4 kgf / cm2; Samtidig er en dråpe på 0,2 kgf / cm2 tilstrekkelig for sirkulasjon av vann gjennom batteriene.

• Vann Heis - Hovedelementet i heisenheten, blandekammeret, hvor det varmere vann fra tilførselen blandes med returvannet som resirkuleres i sirkulasjonen.
• choke - rør forbinder strøm og returnerer i heisenheten. Gjennom det går det kaldere vannet i returrørledningen inn i en gjentatt sirkulasjonssyklus.
• fylling (plank seng) er et horisontalt rør som leverer kjølevæske fra heisenheten til stigerørene.
• stigerør - vertikale deler av varmesystemet som leverer vann direkte til varmeinnretningene.
• bestemmelse - rør som forbinder stigerøret med batteriet.

Så, hva slags ledningsdiagrammer for varmesystemer kan brukes i boligblokker? Hvilke elementer inkluderer de?

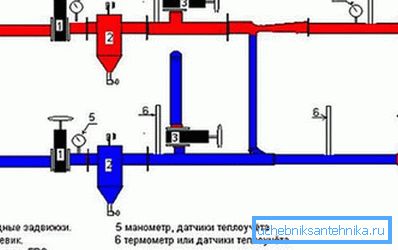

Heisnav

Minimum gentlemanes sett for den enkleste heisenheten består av:

1. Par av innløpsventiler - på flyt og retur.
2. Sump på banen og, sjelden, på returlinjen.
3. Egentlig heis med sug og dyse.
4. Husventiler, avkjøl husvarmesystemet.
5. Par av utladninger, som tillater helt drenering av systemet.
6. Kontrollventiler for måling av trykk og temperatur.

Eventuelt kan være tilstede:

1. Sett inn varmt vann (en eller to for hver tråd). I andre tilfelle, for å sikre konstant sirkulasjon gjennom varmtvannskretsen, er flensen mellom innsatsene på hver linje fullført med en vaskevask.

1. Tie-ins for individuelle forbrukere (handelskiosker, butikker, etc.). Her setter hun seg på flensen foran ventiler; Vaskemaskinen begrenser vannstrømmen gjennom en separat krets.

fylling

Avhengig av hvor de befinner seg, er det to varmeledningsskjemaer.

nedre

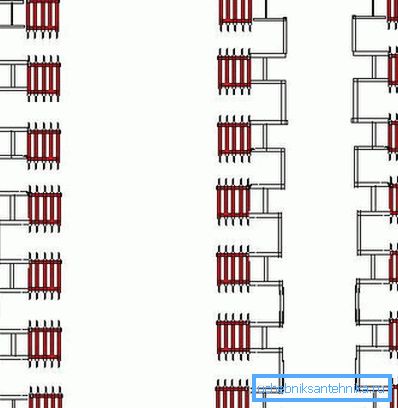

Bunnflaske, eller varmesystem med lavere ledninger brukes i de fleste moderne bygninger. Både mat og omvendt tapping er i kjelleren. Stigerørene er koblet sammen med hoppere plassert i øverste etasje eller på loftet. På toppen av hver jumper er det en luftventil (Mayevskys kran).

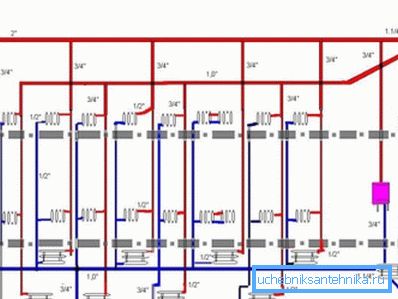

Hver stigning er en jumper mellom flasken. Den uunngåelige ubalansen mellom nærmeste heisknutepunkt og stigerørene langt fra den kompenseres av forskjellen i rørets størrelse og patenter. Vi gir de typiske verdiene til fjernkontrollen for varmekretsen som betjener inngangen til den moderne t-etasjesbygningen.

Hva er fordelene med lavere ledningsvarmerør?

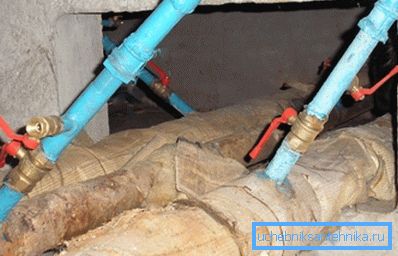

• Alle ventiler på parede stigerør er konsentrert på ett sted. For å koble fra trenger du ikke å klatre opp på loftet.

• Tilbakestilling av kjølevæsken til teknisk kjeller under reparasjoner gir ingen problemer.

Forresten: kjellere blir ofte brukt som varehus eller bruksrom av butikker. I dette tilfellet trenger du ikke å snakke om noen form for fordel: du må slippe stigerørene gjennom slangen inn i avløpssystemet.

Den største ulempen ved den nedre ledningen av varmesystemer er kompleksiteten av lanseringen etter en tilbakestilling. For å starte sirkulasjonen gjennom alle stigerørene, må du bløde luften. I mellomtiden er ikke alle beboere i de øvre leilighetene i stand til å gjøre det; Ikke glem de tomme lokaler.

topp

Den øvre fyllingen eller oppvarming med den øvre fordeling av forsyningen er ganske forutsigbar forskjellig ved at fôringstråden plasseres på loftet. Returrøret forblir i kjelleren. Hver stigerør er et eget element, uavhengig av andre stigerør.

På loftet, i tillegg til tapping av arkivering, er i dette tilfellet:

1. Avstengningsstiger fra ventilmatningen.
2. Plugger for utladning (nærmere bestemt for luftlekkasjer som kreves for å helt tømme gruppen av varmeapparater).

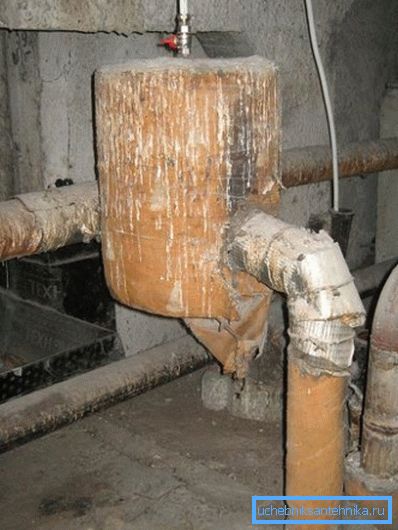

3. Ekspansjonstank. Til tross for navnet kompenserer det ikke for økningen i kjølemiddelets volum under oppvarming (systemet er ikke autonomt, men koblet til varmeledningen). Tanken, som er plassert på toppen av dispenseringsdispenseren, lagt med en minste helling, tjener til å samle luft, som er fjernet derfra gjennom en avfallsventil.

Et slikt oppsett av varmesystemet ble massivt påført til omtrent 80-tallet.

Hvordan ser det ut på bakgrunn av flasking?

• Hovedproblemet her er kompleksiteten ved å lansere en separat riser. Å fullstendig drenere det du trenger:

• Slå av ventilen på loftet.
• Slå av ventilen i kjelleren og skru av lokket.
• Skru ut støpselet på loftet.

Merkelig er hele huset varmesystemet med den øvre forsyningsledningen reset og starter mye lettere, spesielt hvis tilbakestillingen fra ekspansjonstanken til oppvarming bringes inn i heisenheten. Alas: utslipp av et hus er forbundet med tap av en stor mengde kjølevæske, noe som er uønsket med sikte på å spare på termisk energi.

• Hovedfordelen ved den øvre fyllingen er at lanseringen er ekstremt enkel og ikke avhenger av beboerne i huset. Det er nok bare sakte (for å unngå vannhammer) for å åpne husventilene på tilførsels- og returlinjene, hvoretter det bare forblir å slippe ut luften fra ekspansjonstanken.

stigerør

Oppsettet av kjølevæsken i varmeapparatet i et privat hus kan være horisontalt og vertikalt (stående). I leilighetsbygg på forskjellige steder, er disse ordningene side ved side: Hvis flasken er alltid horisontal ledning, er stigerøret vertikalt ledningsnett.

Hva er nyttig å vite om stigerør i en boligblokk?

• Ingen av gulvene, unntatt den øverste i huset med den nedre flasken, bør ikke lukke de dobbelte stigerørene. Hvis du legger varmeovnen mellom forsynings- og returstigningene i femte etasje i en ti-etasjers bygning, vil innbyggerne i de øvre etasjene fryse: sirkulasjonen over bindingen vil nesten stoppe.
• I hjemmet til nye prosjekter blir en av de to stigerørene ofte gjort inaktiv (det vil si at den ikke kobler seg til batterier). Oppsettet av varmesystemet med enkle stigerør gir deg mulighet til å omgå de to stigerørene fra kjelleren, uten deltagelse fra beboere. Det er nok å installere en dumper på en enkelt tråd i stedet for en stub og å overta den for utladning: luftspaken vil helt fly ut på vannet.

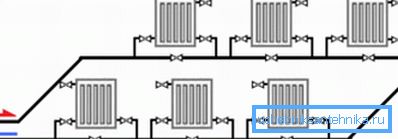

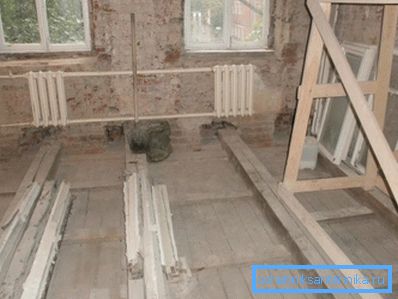

• I stalinka på en riser parallelt, er to radiatorer ofte forbundet uten å endre diameteren. I dette tilfellet tjener riseren seg selv som en jumper mellom sine foringer. dette

Varmeanleggets ledninger er ganske effektive, men bare med en stor (DU25) diameter av tilførselsrørene.

Praktisk konsekvens: Hvis du vil bytte ut de interne ledningsnettene med egne hender, bruk enten rør til oppvarming av samme diameter eller kvel en jumper. Instruksjonen er knyttet til det faktum at batteriene med en diameter på 25 mm nett og foringsrør med betinget passasje 15-20 vil være ganske kalde.

Horisontal innvendig ledning

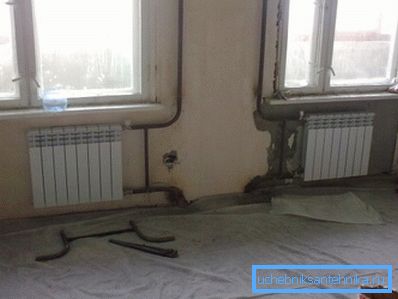

I mange nye bygninger kan man komme over en relativt eksotisk ordning: utsalgssteder fra stigerørene kommer inn i leiligheten, noe som gjør at varmeovnerne kan fortynnes for en vilkårlig layout. Diameteren på stigerørene og uttakene er valgt slik at den horisontale konturen i leiligheten din ikke angir varmeparametrene i leilighetene over eller under.

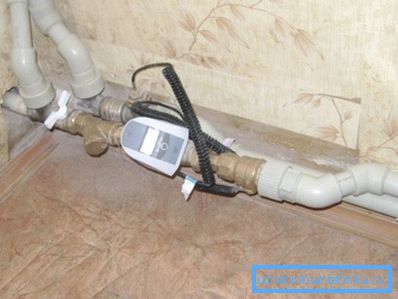

I tillegg til en vilkårlig layout, kan en horisontal krets med en inngang og utgang tillate deg å justere regnskapet for termisk energi. Etter hvert som kostnaden for oppvarming per kvadratmeter øker, blir installasjonen av meter blitt mer og mer relevant.

Hvordan lage varmeveksling i horisontal kontur av en enkelt leilighet?

I den ydmyke oppfatning av forfatteren ville det være mest rimelig å tilpasse Leningrad- eller barracklayouten til denne situasjonen.

• Langs omkretsen av leiligheten legges en uoppløselig ring med DN25-størrelsen. Under døråpningene blir det oppvarmet i en avstand eller lagt under et flatt gulv.
• Oppvarming enheter kutte parallelt med ringen uten å bryte den. Rørens størrelse - DNU20. Tilkoblingsskjema for separat radiator - lavere eller diagonal.
• Hver radiator er utstyrt med en luftventil i en av de øvre pluggene. Eventuelt kan gasspjeld eller termiske hoder og slam-shut-ventiler på forsyningsledene installeres.
