Gass kjeler oppvarming navien: struktur og tekniske

16-08-2018
Varme

Ledere i produksjonen av kjeleutstyr anses å være europeere. Men, dessverre, for nylig, å anskaffe et slikt mirakel av teknologi, må man betale mer for et populært merke enn for ønsket kvalitet. Koreansk-laget Naviens gassfyrte kjeler er et utmerket og billigere alternativ til tilbud fra Europa.

Om dem og vil bli diskutert i denne artikkelen.

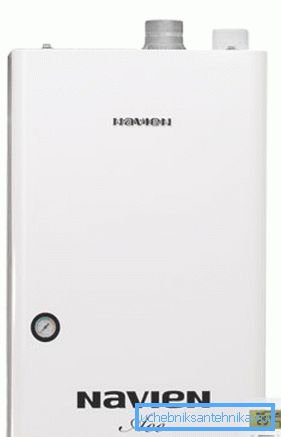

Foto oppvarming apparat levert av firmaet Navien

beskrivelse

Når du velger en kjele for hjemmet ditt, bør du først og fremst være oppmerksom på følgende punkter:

  • Funksjonalitet og ytelse. Det vil si de tekniske egenskapene til enheten, inkludert strøm og tilleggsenheter.
  • Holdbarhet og tilgjengelighet for garantiservice. Hvis du investerer penger i utstyr, vil du ha garantier for at det vil tjene deg i lang tid.

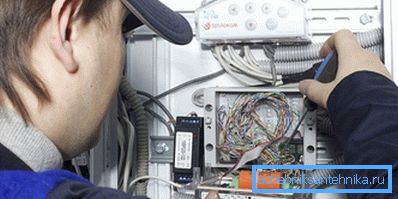

Muligheten til å ringe en spesialist i reparasjon og igangkjøring av kjelen hjemme er svært viktig
  • Utseende og dimensjoner. Enheten må passe inn i det totale rommet og ha en komfortabel størrelse.

Basert på dette, la oss se på fordelene som Navien gassmonterte kjeler gir til sine eiere.

De viktigste fordelene

  1. Rimelig pris. Ovenfor har vi allerede tilfeldig oppdaget denne funksjonen, men det er verdt å nevne det igjen: Navien-produkter, ikke dårligere i kvalitet til sine vestlige kolleger, har mye lavere kostnader.
  2. To konturer. Dette betyr at det er mulig å varme opp rommet og varmevannet samtidig for husholdningsbehov.

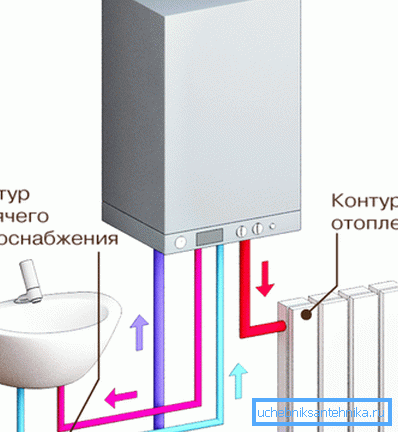

Ordning med dobbeltkrets oppvarming
  1. Rustfritt stål varmeveksler. Vanligvis brukes kobber i slikt utstyr på grunn av sin høyere varmeledningsevne, men dette øker den totale kostnaden for hele kjelen betydelig. Strømutfall ved bruk av rustfritt stål kompenseres av turboladeren gassbrenneren.

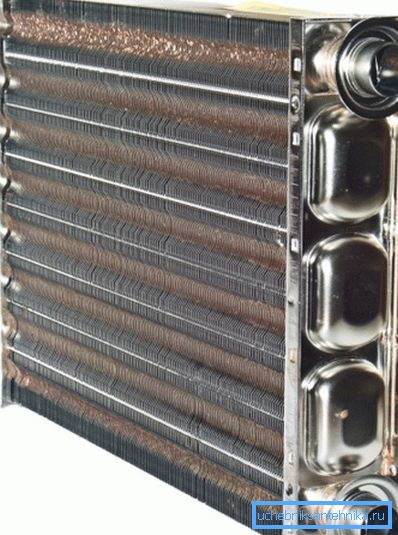

Stålvarmeveksler med anti-korrosjonsbelegg
  1. Pålitelig frostbeskyttelse. I så fall dannes sirkulasjonspumpen dersom temperaturen på væsken faller til +10 grader Celsius. Med sin fortsatte reduksjon etter å ha nådd merket på +6 grader, begynner gassbrenneren å virke, som oppvarmer vannet til +21 grader.
  2. Høy effektivitet. Oppnådd ved synkron drift av turboladningssystemet og lufttrykksensoren, som gjør at du kan kontrollere hastigheten til viften plassert over brenneren. Takket være denne enheten blandes gass og luft i det optimale forholdet, noe som garanterer fullstendig oksidasjon. Dermed er energiforbruket mye mer økonomisk.
  3. Stille arbeid. Kjelens vegger har et høyt nivå av lydisolasjon, som er spesielt verdsatt om natten.
  4. Tilpasning til de harde arbeidsforholdene som ligger i våre regioner. Den beskrevne enheten er i stand til å motstå spenningsfluktuasjoner med 30% av normen og en dråpe i vanntrykk i systemet til 0,1 bar, uten å lukke ned. En reduksjon av på og av sykluser fører til en økning i operasjonelt liv.
  1. Enkel bruk med egne hender. Kjelen er fullt automatisert og utstyrt med et kontrollpanel som forenkler bruken av enheten.
Gassenhetens kontrollpanel
  1. Tilgjengelighet av garanti og service. Instruksjonen inneholder den eksakte perioden hvor det kjøpte utstyret ikke blir etterlatt av spesialister.

Råd: Det anbefales kun å kjøpe bare på offisielle kontorer for å unngå å kjøpe en falsk og ha tillit til legitimiteten til garantien som tilbys.

  1. Komponenter fra en produsent. Den eneste delen som er bestilt fra Japan er Time gassventil. Denne tilnærmingen øker påliteligheten til forsamlingen betydelig, i motsetning til de kjeler som komponentene produseres i forskjellige deler av verden.

utforming

Gass oppvarming kjeler Navien har følgende struktur:

Betegnelse på figuren Varenavn
1 Temperaturføler
2 Kjølemiddelflow sensor
3 Tank for kjølevæske
4 Gassbrenner
5 Ekstra varmeveksler
6 Trykkmåler.
7 Automatisert luftventilasjon
8 Treveiskran
9 Sirkulasjonspumpe
10 Tilførsel av oppvarmet kjølemiddel
11 Væskefilter
12 Kjølevæske returstrøm
13 Beskyttelsesventil
14 Forbrenningsprodukter Samler
15 Sentralvarmeveksler
16 Elektroder for tenning og ionisering
17 Tenningstransformator
18 vifte
19 Kontrollkort
20 Gassventil
21 Vannstrømssensor
22 Differensial relé
23 Gass tilkoblingspunkt
24 Kaldt vannforsyning
25 Varmtvannsuttak

I tillegg, for å få en bedre forståelse for driften av enheten, er det dessuten verdt å utrydde formålet med flere av dens komponenter:

  1. manometer. Designet for å måle trykket av væsken inne i kjelen. Når det faller til 0,5 bar, er det nødvendig å åpne sminkehåndtaket og bringe det til normalverdien på 1,2-2 bar. Deretter lukker tappen.
  1. Sikkerhetsventil. Det fungerer hvis oppvarmingsvannet når et trykk på 3 bar, åpner og tømmer overflødig vann.

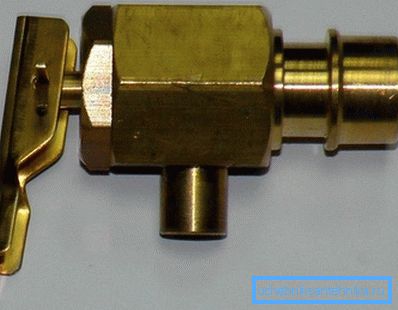

Eksempel på sikkerhetsventil
  1. Varmtvannsfilter. Samler og akkumulerer ulike forurensninger som dannes i væsken under drift av enheten.

Tips: Du må regelmessig fjerne filteret og rengjøre det. Ellers blir utstyret overopphetet som følge av tilstopping.

Du kan finne forkortelser og spesialtegn på selve kjelen eller i instruksjonene:

  • OV - oppvarming vann.
  • HWS - varmt vann.
  • Kaldt vann - kaldt vann.
  • Triangelen med utropstegn innsiden advarer om fare for liv i tilfelle ikke-overholdelse av sikkerhetsregler.
  • En krysset sirkel indikerer et forbud mot handling.
  • Et utropstegn i en sirkel indikerer den obligatoriske gjennomføringen av disse handlingene.

Også i konfigurasjonen har en fjernkontroll med følgende struktur:

Betegnelse på figuren Varenavn
1 utstilling
2 Alarmindikatoren lyser rødt i tilfelle en feil
3 Valget av temperaturmodus for oppvarming
4 Slår på og av modusen "Utendørs", under driften av hvilken bare kretsen som varmer vannet for husholdningsbehov, virker
5 Indikatoren for brenning av en gasslampe, som lyser grønt når den er slått på
6 Temperatur og timer kontroll
7 Innstilling av ønsket vanntemperatur
8 På og av

Funksjoner av drift

Garantiservice - dette er sikkert bra, men det ender en gang. I tillegg kan det forekomme sammenbrudd som krever langsiktig reparasjon, hvoretter du vil bli igjen uten kjele. Derfor er det bedre å følge visse driftsregler som gjør at gassapparatet kan fungere lenge og riktig.

Forholdsregler mot frysing av kjølevæske i systemet om vinteren

  1. Varmeisoleringsrør. Alle rør som ikke er ment å distribuere varme, skal være innelukket i et oppvarmingsmateriale, inkludert en vannforsyningsrørledning.

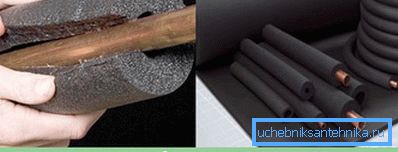

Et eksempel på implementering av termisk isolasjon
  1. Drenke væske fra varmekretsene i tilfelle av lang avbrudd i bruk. I motsatt tilfelle kan den gjenværende fuktighet krystallisere i vinterperioden.
  2. Oppvarming Hvis rørene fremdeles fryser, varme de tilgjengelige delene med en hårføner. I mange tilfeller kan slike tiltak være ganske effektive.
Oppvarme kaldvannsrøret med en tørketrommel

Saksrengjøring

Kjelen må se estetisk tiltalende, for dette er det nødvendig å overvåke utseendet og regelmessig utføre rengjøringsarbeid:

  1. Koble enheten fra strømforsyningen.
  2. Slå av gassforsyningen.
  3. En time senere rengjør vi overflaten med en myk, tørr klut.
Rag for å fjerne smuss fra kjelehuset

Fylling med vann før bruk

Hvis innholdet i apparatet ikke er fylt med væske eller minst halvfullt, lyser nødlyset rødt og kjelen begynner ikke å fungere.

Derfor, etter installasjonen, gjør vi dette:

  1. Koble støpselet fra stikkontakten og slå av gasspaken.
  2. Åpne alle avstengnings- og distribusjonsventiler til varmesystemet.
  3. Vri til venstre sminkeventil plassert på bunnen av kjelen.
  4. Vi følger måleskjermen, og når pilen viser 1,2-2 bar, lukker vi sminkehåndtaket.

Etter denne prosedyren kan du starte maskinen. Hvis nødlyset tennes igjen etter at luften har blitt fjernet med den automatiske luftventilen, og displayet viser feilkoden "02", må prosedyren som er beskrevet, gjentas igjen.

Tørk kjelen

I dette tilfellet er det også bedre å følge en bestemt rekkefølge:

  1. Slår av strømmen og slå av gassen.
  2. Slå av alle varmtvannsavstengningsventiler og avkjølingsventil for kaldt vann.
  3. Åpne varmtvannskranen ved vanninntakspunktet, slik at du kan tømme væsken fra varmtvannsrørene.
  4. Åpne dreneringspluggen, som er plassert på bunnen av enheten, slik at du kan tømme kjølevæsken fra varmesystemet.

Rengjøring av varmtvannsfilteret

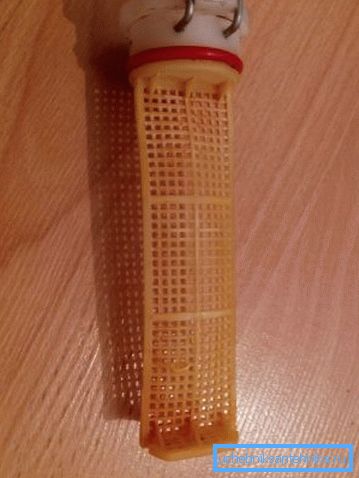

Filter flyt kjølevæske Navien
  1. Tøm vannet som beskrevet ovenfor.
  2. Vi venter på at kjelen er avkjølt, fjern deretter låseklipset og fjern selve filteret.
  3. Vi vasker filtermasken med vanntrykk, og fjerner dermed det akkumulerte smuss.
  4. Vi returnerer varen på plass, fikser klippet.

konklusjon

Navien gass oppvarming kjele er et utmerket alternativ til dyrere europeiske kolleger, ikke dårligere enn dem i kvalitet og holdbarhet. Ovenfor har vi analysert de viktigste fordelene ved dette utstyret og funksjonene i operasjonen.

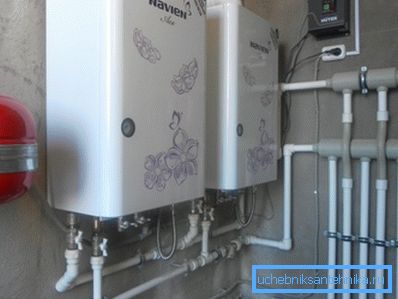

Funksjonelle gasskjeler oppvarming koreansk firma Navien

På den medfølgende videoen kan du bli kjent med tilleggsinformasjon. Navien-produkter vil gi deg mulighet til å spare familiebudsjettet betydelig.
