Gulvvarme radiatorer: hvordan å varme et rom med glassvegger

08-04-2018
Varme

Uansett hvor allsidige veggmonterte batterier, er de absolutt ikke egnet for installasjon i romslige rom, hvorav de fleste er laget av glassvegger. I dette tilfellet brukes andre radiatorer for varme: innfelt i gulvet eller montert på beina.

Øvelse viser at det første alternativet er mest hensiktsmessig, da det gir deg mulighet til å fullstendig maskere de store og uønskede oppvarmingsapparatene. Det handler om funksjonene ved bruk og installasjon av disse enhetene vil bli diskutert nedenfor.

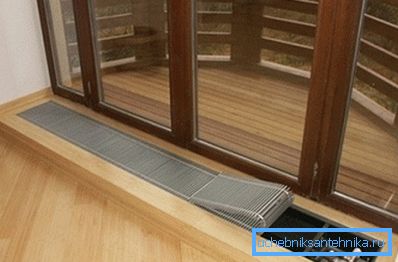

Radiatoren i nisjen er en utmerket løsning for lukkede terrasser og verandaer

Uvanlig oppvarmingsutstyr

Design funksjoner

Gulvmonterte radiatorer brukes sjelden, men noen ganger er de ganske enkelt uerstattelige. Den viktigste omfanget av deres søknad - oppvarming rom med et stort glassområde. Det kan bare være et rom med store vinduer eller en overbygd terrasse med tilgang til hagen.

I dette tilfellet er det flere måter å varme på:

  1. Klassiske batterier montert på siden eller bakveggen. Dette alternativet er den mest ineffektive, siden alle vet at varmeutstyr skal installeres på det kaldeste stedet i rommet, det vil si ved vinduene. I tillegg kan den indre stilen som oppfattes av arkitekten eller designeren på denne måten forstyrres.
  2. Gulvmontert varmesystem. En god løsning som ikke kan implementeres hvis tre brukes som et materiale til gulvet: parkett, solid eller dekkbrett, og så videre. Faktum er at den har en lav varmekonduktivitetsfaktor. Dette vil redusere effektiviteten til et slikt varmesystem.
Gulvvarmesystem kan ikke alltid varme opp luften til et komfortabelt nivå

I tillegg vil prisen på en slik løsning være mye mer enn kostnaden ved å installere kanalvarmere.

  1. Gulvmonterte radiatorer. Representerer en av varianter av klassiske batterier som brukes i oppvarming nettverk med en varmeoverføring væske. De adskiller seg bare i form og sted for installasjon: de er montert i spesialdesignet for dette formet fordypninger (kanaler) som ligger i gulvet.

Ovenfor er slike batterier dekket av griller som ikke forstyrrer luftstrømmen og maskerer det installerte utstyret perfekt.

Fordelene med denne løsningen er som følger:

  • Varmekilden ligger akkurat der den er mest nødvendig;
  • Batteriet, som befinner seg under gulvet, forhindrer ikke tilgang til døren eller vinduet og introduserer ikke dissonans i utformingen av rommet.

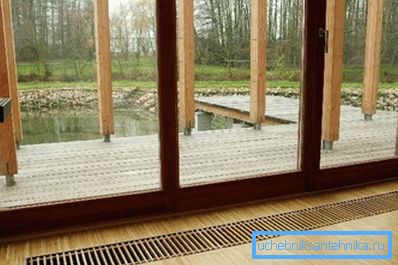

Varmekilde som ikke ødelegger interiøret

Moderne bygg supermarkeder tilbyr to typer radiatorer installert under gulvet:

  1. Hull. I dette tilfellet installeres varmeelementet i et spesielt tilfelle, som er montert i gulvet og fungerer som en kanal.
  2. Uten kropp. Slike radiatorer er plassert i nisjer som må utformes før.

Kropp radiatorer

Bokser der varmeelementer er installert, er laget av tynt galvanisert metall. Veggene i kroppen for å øke deres varmebevarende egenskaper er dekket av isolerende materialer og malt i riktig farge.

Varmeapparatet i seg selv er laget av et spesielt bøyd rør hvor varmevekslerplater sveises, noe som øker kontaktområdet med luft. Materialet til disse elementene er aluminium, som overfører varmen fra varmt vann til den omgivende luftbrønnen.

I foto-radiatoren med galvanisert foringsrør

På toppen av saken er det lukket dekorative griller laget av tre eller metall. Dette lar deg velge et alternativ som kombineres med både parkett og keramiske fliser.

Kropps radiatorer leveres i følgende størrelser:

  • bredde - fra 5 til 25 cm;
  • lengde - fra 50 cm til flere meter;
  • dybde - fra 10 til 70 cm.

Effektiviteten til batteriet, plassert under gulvet, avhenger ikke bare av varmevekslerens område og kjølevæskens temperatur, men også på luftkonveksjonens hastighet. De kraftigste modellene kan også utstyres med elektriske vifter. Ulempen med denne løsningen er behovet for å koble utstyr til det elektriske nettverket og et økt støynivå som dannes av det.

uemballerte

Disse radiatorene er installert under gulvet i spesialdesignede spor. Nisjer er laget i form av et rektangel, isolert og dekket med ikke-brennbart dekorativt materiale. Dybde, bredde og lengde er utformet basert på størrelsen på radiatorene som skal installeres i dem.

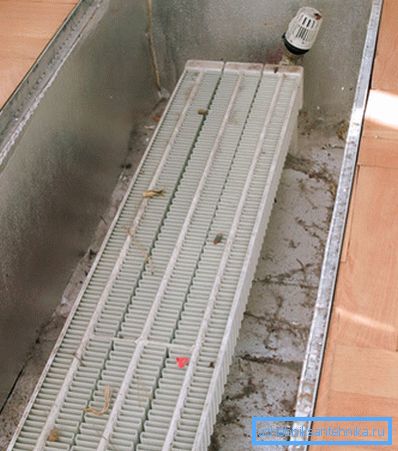

For installasjon av frittliggende enheter må du utstyre en spesiell nisje

MERK! Husk at mellom bunnen av nisje og konvektorvarmeveksleren skal det være et gap på ikke mindre enn 10 cm. Det lar deg organisere luftens naturlige konveksjon, uten hvilken uniform oppvarming av rommet er umulig.

Overfra er sporet i gulvet dekket av barer. Den må være sterk nok til å tåle vekten av folk som passerer gjennom den og være lett flyttbar, noe som gir tilgang til rengjøring og vedlikehold av den installerte radiatoren. Kantene på fordypningen, hvor beskyttelsesgitteret er installert, kan dekoreres med metall- eller aluminiums hjørner.

Strømberegning

Dimensjonering og dermed kraften til en nisjevarmer produseres i henhold til samme skjema som et klassisk batteri. De nødvendige tallene kan tas fra de tekniske beregningene som er i prosjektdokumentasjonen for bygningen som reist.

Kraften til installerte radiatorer beregnes ved standardmetoden

For å maksimere effektiviteten til radiatorer under gulvet bør imidlertid følgende nyanser tas i betraktning:

  • det er nødvendig å installere nisjevarmere, hvor kraften er 20% høyere enn nødvendig for prosjektet
  • Hvis batteriet er lengre enn 3 meter, anbefales det å koble den til rørledningene diagonalt (varmt vann kommer inn og ut av rørene som ligger i motstående ender av enheten).

Monteringsenheter

Arkitektonisk designutvikling

Umiddelbart bør det bemerkes at de innebygde radiatorer er ganske komplisert utstyr når det gjelder installasjon. Derfor er det bare mulig å utføre arbeidet med egne hender hvis du er 100% trygg i dine evner og ferdigheter.

Muligheten for bruk av slike oppvarmingsanordninger bør legges på scenen av byggets arkitektoniske utforming.

Det er tilrådelig å ta hensyn til følgende nyanser:

  1. Pass på at den skapt tegningen oppfyller kravene til sanitære og andre tjenester. Her er det viktig å observere den nødvendige gulvtykkelsen i første etasje eller styrken på armerte betonggulvplater på den andre. Faktisk, i tillegg til radiatorene selv, vil rørledninger installeres på samme sted, tilførsel og fjerning av kjølevæske.
  2. Det er viktig å forberede kanalen av ønsket størrelse. Når det er dypere og lengre, jo mer kraftig batteri kan du installere. Imidlertid påvirker en nisje i gulvet i denne størrelsen strukturens styrkeegenskaper, og derfor må ingeniøren som utfører beregningene vurdere muligheten for å installere en radiator under gulvet.

Oppvarming arrangement

I tillegg til bygningens strukturelle elementer, er klimasystemet selv underlagt design. Spesielt må du plassere rørene som leverer kjølevæsken, samt bestemme installasjonsstedet for luftventiler som fjerner luften som er akkumulert der fra rørene og radiatorene.

Vær oppmerksom på! En gulvvarme radiator virker ikke som batterier montert på veggen. Dette skyldes hovedsakelig annen motstand mot væskestrømmen. Derfor er det nødvendig å lage en svært forsiktig hydraulisk beregning når du designer, og velg driftsmodusene til termiske ventiler.

Ellers vil termisk energi produsert av radiatorer ikke være nok til å varme luften i rommet til ønsket temperatur.

Det anbefales å gi automatisk kontroll over radiatorer ved hjelp av elektroniske ventiler og sensorer. Dette vil muliggjøre mer presis justering av driftsmodi avhengig av eksterne forhold, som ikke bare vil øke komforten, men også gi mulighet til å bruke energiressurser mer økonomisk (gass, diesel, elektrisitet osv.).

Montering av nisje

Den viktigste scenen - gjør en nisje til radiatoren. Instruksjoner for utformingen er enkel. Her er det viktig å observere bare en svært viktig tilstand - å gi et kontinuerlig vanntettlag (spesielt hvis installasjon av en nisje er laget i første etasje, hvor gulvet er ordnet "på bakken").

Prosessen med arbeid for å presentere presentasjonen vil bli delt inn i flere påfølgende faser:

  1. En nisje med ønsket lengde og bredde blir forberedt. Hvis gulvet ikke oversvømmes, er det lett å gjøre. Men i det ferdige gulvet kan du også gjøre de nødvendige utsparingene. Det tar ikke mye lenger tid.

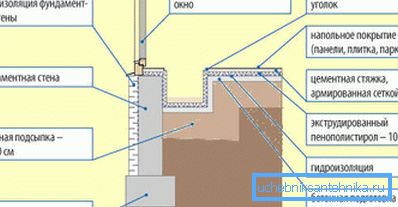

Nisjeplan for gulv i gulvet
  1. Beskyttelse mot vann avgjøres ved bruk av belegg eller rullematerialer. Pass på at de ikke avgir stoffer som er skadelige for menneskekroppen når de blir oppvarmet.
  2. Neste trinn er oppvarming. Du kan legge ut et nisjeskumpolystyren eller annet materiale med lav konduktivitet for termisk ledningsevne.
  3. Deretter må du lage et nisje dekorativt materiale. Du kan bare gips det eller revet det med keramiske fliser, som ble brukt til å legge terrassen eller verandaen på gulvet. I det første tilfellet er det nødvendig å forsterke overflaten med et rutenett for å unngå sprekker eller smuldring som følge av temperatur og krympebevegelser på basen.

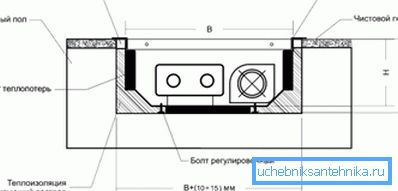

Oppsettet av nisje i gulvet

Vær oppmerksom på! Hvis et slikt system er montert i andre etasje, bør arkitekten eller ingeniøren som utformer huset sørge for å redusere overlappingen, samt arrangere bærebjelkene eller armerte betongplater slik at nisje går langs dem, ikke over.

Den øvre kanten av fordypningen for konvektoren kan dekoreres med hjørner og gi braketter som holder det dekorative og beskyttende gitteret.

Kombinert løsning

I tilfelle når det er nødvendig å varme svært store rom med store vinduer, kan kanalvarmere kombineres med annet klimaanlegg:

  • klassiske radiatorer;
  • gulvvarmesystem.

I dette tilfellet er det nødvendig å installere og riktig konfigurere det automatiske klimaanlegget, som vil koordinere arbeidet til alle monterte enheter uavhengig av hverandre, for å oppnå det mest effektive og økonomiske resultatet.

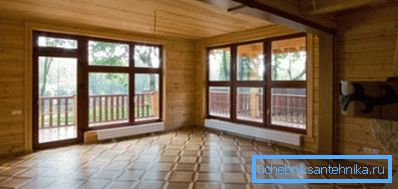

Kombinert løsning kan også brukes til oppvarming.

konklusjon

Gulvvarme radiatorer er en utmerket løsning for romoppvarming i tilfelle at tradisjonelle systemer ikke kan installeres eller det er uhensiktsmessig å bygge oppvarmede gulv. Imidlertid finnes det andre innovative oppvarmingsmetoder (se også artikkelen Hvilke egenskaper og fordeler har Rifar varme radiatorer).

Du kan lære mer om dem fra videoen nedenfor.
