Hjemmelaget radiator: nåværende produksjonsmetoder og

Til tross for at prisen på et moderne oppvarmingsbatteri ikke er så bra, kan du uten å kjøpe slike enheter, fordi du kan takle montering selv.

I denne artikkelen vil vi snakke om hvordan og med hvilke materialer hjemmelagde batterier kan gjøres, hvilket i form av energieffektivitet ikke vil være dårligere enn fabrikkanaloger.

Vurdering av deres evner

Det er klart at ikke alle mennesker vil være i stand til å montere en hjemmelaget oljekjøler. En slik konstruksjon er vanskelig, men for å lage en enhet som, som varmebærer, vil sirkulere vann ikke er så vanskelig.

I henhold til handlingsprinsippet er hjemmelagde varmeapparater også ikke forskjellige fra fabrikkanalogene, men det anbefales ikke å installere disse produktene i sentraliserte systemer med høyt trykk.

Register over oppvarming - grunnlaget for selvlagde design

Hjemmelaget varme radiatorer fra rør - dette er den vanligste typen varmeovner, laget for hånd. Og dette er ikke overraskende, siden det er en størrelsesorden som er lettere å lodde et trykksystem ut av et rør enn å lage et oppvarmingsapparat ved hjelp av fabrikkteknologi.

Produkter samlet på basis av et enkelt rør eller en kombinasjon av rør kalles et register. Registeret er et hermetisk system gjennom hvilket det ene eller andre kjølevæske sirkulerer. Energieffektiviteten til registeret bestemmes av diameteren og utformingen av rørene, så vel som materialet de er laget fra.

Øvelsen med å montere radiatorer med egne hender viser at den mest hensiktsmessige løsningen er å bruke glatt veggerte stålrør med en innvendig diameter på 32 til 200 mm. For å oppnå maksimal varmevekslingsoverflate mens man opprettholder kompakte dimensjoner, er enheten formet som en spole eller registeret er gjort seksjonalt.

Valget av stålrør for installasjonsarbeid er ikke tilfeldig, da de er enkle å lage mat med husholdningssveisemaskiner.

Tips: For å kunne lage et register, er det ikke nødvendig å gå til metallbunnen for å kjøpe nye rør. Tross alt, for å utføre det planlagte arbeidet, kan du bruke gamle rør som ikke har synlige defekter forårsaket av mekaniske deformasjoner eller korrosjon.

Konfigurasjon av hjemmelagde enheter

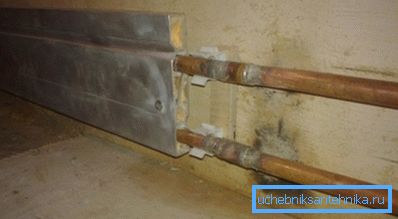

Kobberrørspole

Hjemmelagede radiatorer laget av kobber eller stål kan fremstilles i to designalternativer:

  • Seksjonsregister som består av rette rør med stor diameter med forseglede stikkontakter i enden forbundet med rør med en mindre tverrsnittsdiameter.
  • Serpentine registre med en S-form eller en mer kompleks konfigurasjon.

Viktig: For optimal varmeoverføring, bør spoleregisterkonfigurasjonen ha en avstand mellom tilstøtende rør 5 cm større enn diameteren.

La oss se nærmere på strukturelle trekk ved de listede konfigurasjonene:

  • Seksjonsregister består av flere rør ordnet horisontalt.
I bildetegisterregisteret

For sirkulasjon av kjølevæsken er de horisontale elementene i registret sammenkoplet med rør med mindre diameter. Som et resultat begynner kjølevæsken å bevege seg langs det øvre rør, når forbindelsesrøret, gjennom hvilket det strømmer inn i nedstrømsdelen, og så videre.

I fabrikkversjonen er slike konstruksjoner laget for oppvarming av innganger og andre tilleggsutstyr, hvor estetikk av utseendet til enheten ikke er så viktig.

Prinsippet om seksjonen registrerer

Innløps- og utløpsforbindelser er gjenget. I noen tilfeller, for å få fart på installasjonen, er rørene enkelt sveiset tett.

Plasseringen av overgangsrørene er valgt så nært som mulig på slutten av delen. Dette er gjort for bedre sirkulasjon av kjølevæsken og for å sikre større styrke av komposittstrukturen.

Optimale materialer for selvmonterende seksjonsregistre er galvaniserte stålrør med en indre diameter på 76-160 mm. Designet skal kokes slik at sømmenes tetthet opprettholdes ved et driftstryk på opptil 13 atm.

Viktig: Den optimale konfigurasjonen av registret er konstruksjonen der det ikke er mer enn tre horisontale seksjoner. Overdreven opphopning av seksjoner vil føre til en reduksjon i effektiviteten av varmluftsirkulasjon inne i rommet.

  • Spoleregistre er strukturelt lik den valgte analogen. Hovedforskjellen ligger i det faktum at jumperens funksjon her utføres ved bøyning av hovedrøret.
Spole sveiset av stålrør og beslag

En betydelig ulempe ved spiralstrukturer er vanskeligheten med selvmontering, siden det er vanskelig å bøye rør med stor diameter og derfor er det nødvendig å koke to knær i hver bøyning.

For å lage hjemmelagde radiatorer med oppvarming fra et profilrør vil det trenge en bøyemaskin

Som følge av dette er den sveisede strukturen komplisert av det store antall sømmer, noe som kan påvirke registerets holdbarhet og tetthet negativt.

Ikke desto mindre er den S-formede konfigurasjon av registre en størrelsesorden mer effektiv enn de horisontale delene, siden både de horisontale og vertikale deler av radiatoren deltar i oppvarming av luften i rommet. Videre, på grunn av den konstante diameteren i spiralbeholdere, er hydraulisk motstand betydelig lavere enn i seksjonære motstykker.

Utvalg av materialer

Hjemmelaget kopi med vertikale seksjoner

Varigheten av levetiden, varmetransporten og til slutt avhenger prisen på en hjemmelaget radiator i stor grad av korrekt valg av produksjonsmateriale.

Valg av produksjonsmateriale utføres i samsvar med slike kriterier som enkel bearbeiding, enkelhet og kvalitet av sveising, motstand mot korrosjonsprosessorer og pris. I tillegg, hvis radiatoren skal brukes på badet som et tørketrommel, bør røret se bra ut.

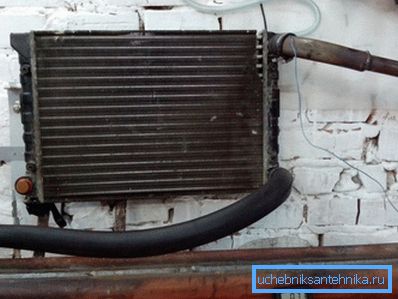

Hjemmelaget garasjevarmer fra en radiator

Konklusjonen kan gjøres på følgende måte:

  • Ved montering av varmeapparater for drift og i verandaer, garasjer og andre vaskerom, er det tilrådelig å bruke glatt veggrør av vanlig stålkonstruksjon St-3. Veggtykkelsen skal være 2 mm, både for styrken av hele strukturen og for sveisingens beste kvalitet.
  • For å montere en oppvarmet håndklestang, anbefales det å kjøpe dyrere rustfritt stålrør AISI 304 (passbetegnelse 08Х17М10). Som et resultat vil en ferdigspoling, på grunn av en høyverdig montering, se bra på grunn av den skinnende overflaten og samtidig holde en størrelsesorden lengre enn motstykket, montert av svart metall på grunn av større korrosjonsmotstand.

Monteringsanvisningene til radiatoren er også avhengig av hvilken type materiale som brukes. For eksempel er rør laget av konvensjonelt stål konstruert med vanlige elektroder. For montering av rustfrie stålkonstruksjoner er det bedre å bruke argonsveising, siden bruken av konvensjonelle elektroder ikke vil tillate en fin og eksternt attraktiv søm.

konklusjon

Så vi fant ut hva slags hjemmelagde radiatorer du kan samle deg selv. I tillegg lærte vi med bruk av hvilke materialer som skulle samles. Ting er enkle, det gjenstår å kjøpe de nødvendige materialene og montere varmeapparatet med egne hender.

Har du noen spørsmål som krever ytterligere forklaringer? I dette tilfellet anbefaler vi å se videoen i denne artikkelen.
