Hva er måtene for å binde radiatorer

04-07-2018
Varme

Et av trinnene med å designe et varmesystem er en måte å koble batterier til eller for å knytte dem til. Dermed er det mulig å øke effektiviteten i arbeidet og gjøre driften av varmeovner mer komfortable. For eksempel kan bindevarmeren med polypropylen gjøre det mulig å regulere varmeoverføringen, og i nødstilfeller, reparasjons- eller vedlikeholdsarbeid, kan de raskt kobles fra rørledningen.

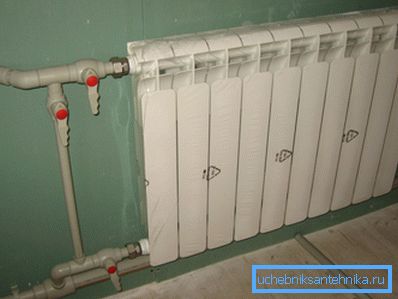

På bildet - kobler batteriet til systemet med polypropylen

Hva skal du se etter?

Vi anbefaler å velge på forhånd hvilke typer registre, samt deres konfigurasjon, for å opprette et varmesystem i samsvar med det utviklede prosjektet.

I tillegg til dem bør det inkludere:

  • kjele;
  • rørledninger;
  • Avstengnings- og kontrollventiler;
  • pumpe (om nødvendig).

Installasjonsprosessen av varmeinnretninger er ikke særlig vanskelig:

  • velg på forhånd et sted for oppvarming enheter i henhold til prosjektet;
  • føre dem til rørledningen eller rørledninger;
  • Koble batteriet og koffertrørene med egne hender.
Bindingen av radiatoren avhenger av det utviklede prosjektet.

Polypropylenrørtilkobling

Nedenfor vil vi vurdere prosessen med å koble varmeovner til varmesystemet, hvor PP-rør brukes, hvor prisen i dag er en av de laveste.

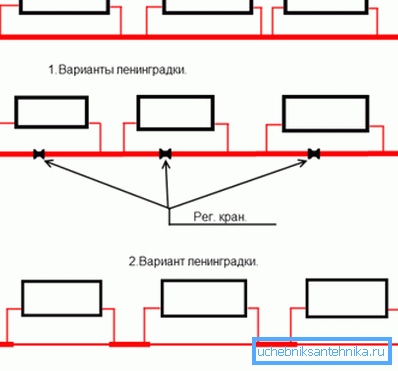

Strapping med hjelp av

Foreløpig er det to måter:

Monotube eller Leningradka I dette tilfellet strømmer kjølevæsken, oftest vann, inn i hele bygningen, som strømmer ned fra oven gjennom rør installert i separate leiligheter. Et slikt system er ofte brukt i leilighetsbygg. Tenk på ulemper:
  • tillater ikke å regulere temperaturen på registeret (du kan fikse det ved å bruke dyrt utstyr);
  • det meste av varmen akkumuleres på de øverste etasjene, mens de lavere får mindre av det;
  • Under reparasjonsarbeidet krever instruksjonen å stenge hele stigerøret;
  • Det er svært vanskelig å koble fra sentralvarmesystemet.
Twin tube
  1. To rør brukes:
  • den første er å levere varmt vann til batteriene;
  • den andre (retur) - fjerner den fra varmeenhetene.
  1. I dette tilfellet er batteriene koblet parallelt.
  2. Den brukes til oppvarming av private hus, leiligheter med autonomt varmesystem.
  3. fordel:
  • lar deg justere temperaturen på hver varmeapparat;
  • registeret kan kobles fra systemet uten å lukke hele stigerøret.

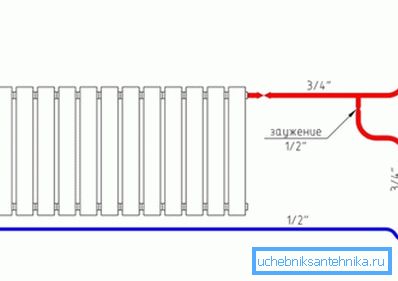

To-rørdiagram over radiatorrørledningen

Begge systemene består av følgende elementer:

  • radiatorer som har en ventilventil på toppen og en plugg på bunnen. Med den nedre tilkoblingsmetoden er sistnevnte installert på toppen;
  • radiatorpassasjeplugg;
  • termostat og ventil for 2-rørsystem;
  • skaft;
  • kraner;
  • låsemutter som koblingen og registre er festet til;
  • bypass for 2-pipe system;
  • rørledninger fra polypropylen, polyetylen, metallplast eller metall.

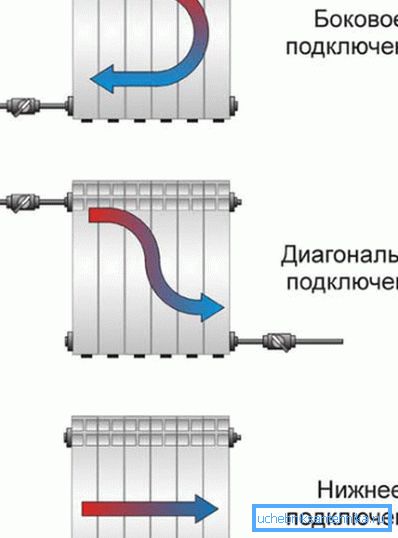

Ulike strapping alternativer

Måter å koble til radiatorer

Det er 3 hovedtyper av tilkobling:

  1. Side ensidig anses som den mest akseptable. Strømmen er laget i øvre rør, returrøret er koblet til bunnen. Metoden er i stand til å gi maksimal varmeoverføring, noe som gir størst effektivitet.

Tips: Ikke koble til bunntilførselen, i dette tilfellet vil tapet av systemets strøm være ca 8%.

  1. Diagonal brukes noen ganger i batterier med tilstrekkelig stor lengde. I dette tilfellet oppstår oppvarming jevnt i alle deler av utstyret, uten å skape temperaturforskjeller, noe som påvirker effektiviteten. Tilførselen er koblet til den øvre gjennomgående stopperen på den ene siden av produktet, tilbake til den nedre på den andre.

Tips: Ikke ta det varme kjølevæsken underfra, i så fall vil oppvarmingssystemet miste opptil 10% strøm.

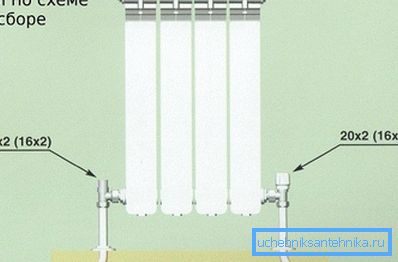

Nederste metode for å binde oppvarming enheter
  1. Bunnen anbefales kun når du installerer rør i gulvet. I dette tilfellet vil tapet av strøm også være opptil 10%.

Tips: installer radiatorer under vinduene, ikke på deres side. Korrekt observere avstanden fra veggen og vinduskarmen i høyde og innrykk.

Typer av radiatorer

Ved installasjon av et nytt varmesystem anbefales det å bruke nye oppvarmingsanordninger. Markedet i dag kan tilby flere alternativer for registre som er laget av aluminium, støpejern, stål, eller ved hjelp av kombinasjoner av metaller.

Du trenger bare å velge riktig modell, som kan være:

  1. Stål solid og tynt panel, tilkobling som bare er mulig fra bunnen eller siden.
  2. Lett aluminiumsdeler eller bimetallisk. Slike batterier er koblet på alle tre måter som polypropylenrør er ideelle.

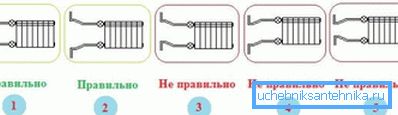

Slik kobler du batterier i sideveien

Vi anbefaler at du bytter ut tunge batterier av støpejern med bimetallbatterier i sentralvarme leiligheter. De har en stor varmeoverføring og overfører alkali bedre, som tilsettes kjølevæsken. Aluminium eller stål radiatorer passer best for uavhengig oppvarming i en leilighet og et privat hus, siden trykket i slike systemer er lavt.

konklusjon

I denne artikkelen setter vi oppgaven for å fortelle deg hvordan du knytter eller kobler ulike typer radiatorer til det sentrale og autonome varmesystemet. Av de tre tilgjengelige metodene - lavere, diagonal og lateral, anses sistnevnte som den mest optimale.

Med det kan du øke effektiviteten til oppvarming opptil 8%, i resten faller den med ca 10%. Videoen i artikkelen vil hjelpe deg med å finne mer informasjon om dette emnet.
