Hva er skjemaet til varmesystemet: finesser

I flere etasjer og en-etasjes industrielle, industrielle, offentlige og boligbygg, kan varmesystemer variere mye i distribusjon og effektivitet.

Så, slike systemer kan være:

• åpen og lukket
• avhengig og uavhengig;
• ett-rør og to-rør.

Dette kan i stor grad påvirke det endelige resultatet når rommet er oppvarmet. Vi vil nå være oppmerksomme på slike forskjeller, vurdere fordelene og ulempene, og også vise deg et videoklipp om dette emnet.

åpen

Operasjonsprinsipp

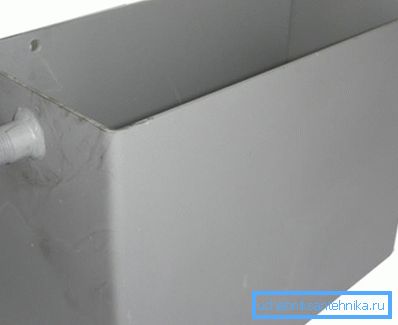

Merk. Det viktigste kjennetegn ved et åpent system fra en lukket en er en ekspansjonstank av åpen type fra hvilken vannet fordamper. I tillegg er slike konturer uavhengige.

Åpne varmesystemer er uavhengige, ettersom kjølevæsken sirkulerer rundt kretsen som følge av naturlig trykk, uten bruk av en sirkulasjonspumpe. I slike situasjoner kan faste brennstoffkjeler, inkludert gassgeneratorer, samt ovner og peiser med vannjakke (tanker for oppvarming av vann) brukes som varmeapparat.

Ved antall kretser kan skjemaet være både enkeltrør og dobbeltrør, men det er nødvendig å følge hellingen når man installerer 0,01% av det innledende kjølevannstilførselspunktet. Siden det er ganske vanskelig å lage slike beregninger, kan man gå videre fra beregningene av en helling på 8-10 mm per meter lineær.

For normal drift av en slik kontur, må ekspansjonstanken være plassert over det horisontale kjølevæsketilførselsrøret for å skape søyle-trykk. Det vil si at varmt vann fra kjelen under ekspansjonen kommer inn i kretsen.

Men når trykket overskrider normen, blir det enkelt dumpet inn i ekspansjonstanken, og når kjølevæsken avkjøler, som et resultat av kolonntrykk, går det tilbake til kretsen. Slike beholdere i private hjem, som regel, er installert på loftet.

Vann sirkulasjon i slike systemer er ganske treg, men dette muliggjør jevn oppvarming av rørene, som i slike tilfeller skal være minst 40 mm i diameter. Av denne grunn er slike konturer oftest laget av stål, selv om de også kan være laget av polypropylen.

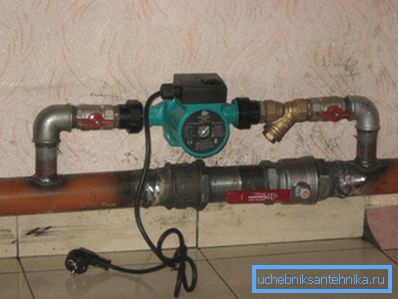

Men instruksjonen forstyrrer ikke i det hele tatt ved installasjon av en hjelpepumpe i et uavhengig, åpen system for å øke effektiviteten. Som du ser på toppbildet, på hovedrøret, mellom slag for pumpen, er det en avstengningsventil.

Den er blokkert, og vannet begynner å bevege seg gjennom sirkulasjonspumpen, og når en nødsituasjon skjer, åpner hovedrøret og streken overlapper. Økning av sirkulasjonshastigheten av kjølevæsken påvirker effektivt effektiviteten av romoppvarming.

fordeler

• Hovedfordelen ved et enkeltrør eller to-rør åpen type system er fullstendig uavhengighet fra tredjeparts energibærere. (Kraftledninger, diesel eller forgasser elektrisk generator).
• Installasjon av åpne systemer krever ikke spesiell kunnskap, samt lisens eller opptak ved installasjon og tilkobling av gass eller elektrisk kjele.
• Faste kjeler eller ovner, som regel, upretensiøs i bruken av drivstoff - I tillegg til kull og brensel, kan det være noe organisk materiale i tørr tilstand.

mangler

• Vannet i ekspansjonstanken kan fryse, så det må varmes opp, men frostvæske må tilsettes slik at væsken ikke fryser, er strengt forbudt.
• Når luftstøpene dannes på disse stedene, blir rørene korrosjon, siden det naturlige trykket ikke er i stand til å presse luft gjennom. For å eliminere støpselene må du pumpe vann inn i kretsen til all luft er ute.
• Lav effektivitet.

stengt

Operasjonsprinsipp

Merk. Lukkede varmesystemer er avhengige, slik at sirkulasjonen av kjølevæske her bare er mulig ved hjelp av en sirkulasjonspumpe som går på elektrisitet, avhenger derfor av en tredjeparts energikilde (kraftledninger, diesel- eller forgassergenerator).

Lukkede systemer opererer i de fleste tilfeller fra gass-, el-, diesel- og fastbrennstoffkoker og er direkte avhengig av elektrisitet. Til tross for hvilken type brensel kjelen selv fungerer på, fungerer sirkulasjonspumpen utelukkende ved hjelp av elektrisitet.

Likevel har slike systemer fått universell godkjenning og popularitet på grunn av høy effektivitet og pålitelighet, samt en automatisk kontrollmetode - i nødssituasjoner på en kraftoverføringslinje kan en diesel- eller forgassergenerator være en kilde til elektrisitet.

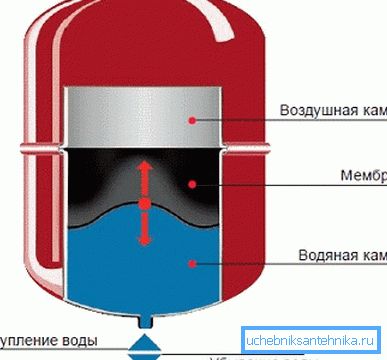

Et slikt system virker på deaerasjonsprinsippet eller automatisk justering av det støttede trykk ved hjelp av en spesiell, hermetisk forseglet ekspansjonstank. Denne kapasiteten består av to sektorer, skilt av en membran laget av varmebestandig gummi.

I ett rom er det luft eller nitrogen (hvis injeksjonen er produsert av produsenten), og i det andre rommet strømmer kjølevæsken gjennom sikkerhetsventilen dersom trykket overskrider en forutbestemt grense. Når kjølevæsken avkjøles, faller trykket i systemet og gassen klemmer væsken som akkumuleres der fra reservoaret tilbake i kretsen.

fordeler

• Ekspansjonstanken i slike systemer kan installeres hvor som helst (over, ved eller under varmekretsen) - i alle fall er en elektrisk pumpe ansvarlig for å sirkulere væsken.
• Du trenger ikke å kontrollere volumet av kjølevæske i systemet (automatisk justert).
• Antifreeze kan brukes til å reversere muligheten for å tine opp systemet.
• For oppvarming av kretsen, kan du bruke backup kjeler, for eksempel i tillegg til hovedgass kjelen for å installere en annen solid eller elektrisk enhet. Også alle disse varmeovnerne kan fungere sammen som en gruppe.
• Alle systemparametere justeres automatisk, derfor kan den stå uovervåket i lang tid ved å stille inn modusen du trenger.

mangler

• Slike systemer har høyere kostnader for installasjon og utstyr.
• Avhengighet av elektrisitet.

Dobbelkrets

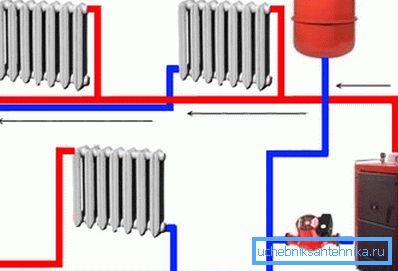

To-rør ledningsdiagrammer av varmesystemer for øyeblikket kan kalles de vanligste for privat sektor, da de tillater deg å opprettholde en jevn temperatur på radiatorer gjennom hele huset. Justering av hver enkelt enhet utføres ved hjelp av en termostat eller en konvensjonell ventil som reduserer strømmen av kjølevæske inn i batteriet.

Kjernen til to-rørs varmekrets er som følger:

• varmeholder fra varmeren kommer inn i tilførselsrøret;
• hvor vekselvis fordelt på radiatorer;
• og etter at væsken har passert gjennom enhetens seksjoner, går den allerede inn i returrøret, hvorved den føres tilbake til kjelen.

Ekspansjonstanken i slike tilfeller kan enten være åpen eller lukket - alt avhenger av type system.

Den store fordelen med to-rørsystemet er at kjølevæsken praktisk talt ikke avkjøles gjennom hele strømmen. Dvs. dens temperatur forblir den samme gjennom rørets lengde, da den avkjølte væsken kommer inn i et helt annet rør.

Fôringen er ringet på den siste radiatoren, hvor den kan fortsette å returnere enten med samme rør eller gjennom batteriet, som praktisk talt ikke har noen forskjell - det avhenger bare av enkel montering.

Enkeltrørskontur

Enkeltrørinstallasjonssystemer av varmesystemet er mindre effektive, men de er mye billigere. Følgelig kan de ofte bli funnet i høye bygninger i sovjettiden.

I dette tilfellet kan kjølevæsketilførselen her utføres både nedenfra og fra oven, for eksempel har nesten alle Khrusjtsjov-husene (det største antallet bygninger i Sovjetiden) den øvre forsyningen, men i Brezhnevka kan du ofte finne kjølevæskeforsyning fra bunnen. Ofte, i bygninger utstyrt med lavere forsyning, som praksis viser, er det problemer med oppvarming.

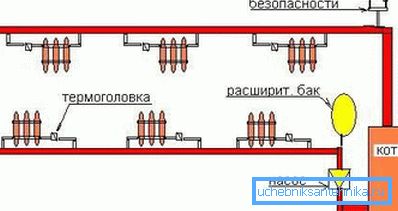

Kjernen i ettrørsystemet er veldig enkelt og består av følgende: Fra kraftverkets sentrale kjelehus, varmefordelingspunktet (TP) eller fra kjelen, blir det varme kjølevæsken matet, som vekselvis fordeles til radiatorer.

Først etter å ha passert gjennom seksjonene, blir den avkjølte væsken ikke tømt i returrøret, men kommer inn på samme sted som den kom fra. Det viser seg at jo lenger radiatoren er fra begynnelsen av fôret i henhold til serienummeret, jo kaldere blir det kjølevæsken.

Det ideelle alternativet for et enkeltløpssystem er tre eller fire radiatorer per rør - med mer varmetap som blir håndgripelig. For å redusere tapet av varmeenergi, er en bypass installert foran radiatoren - en rørbro, gjennom hvilken del av den varme væsken returneres uten å komme inn i batteriseksjonen. Dette er mulig på grunn av forskjellen i seksjonen (bypass er tynnere enn hoveddelen).

konklusjon

Du kan (hvis du har visse ferdigheter) til å samle dine egne hendelser med egne hender. Det viktigste er å korrekt beregne kraften til kjelen og oppvarming enheter i forhold til det totale oppvarmede området.
