Hvordan beregne antall seksjoner av radiatorer uavhengig

For å kunne beregne antall deler av en radiator på hvert rom, er det ikke nok for deg å bare bestemme totalt antall seksjoner per bestemt område, her må du ta hensyn til andre parametere. Først av alt, med andre parametere mener vi den spesifikke termiske kraften til enheten, samt dens plassering, som direkte kan påvirke varmetapet i rommet.

Vi vil fortelle deg hvordan du gjør beregninger basert på husets område (kvadratur) eller volumet (kubisk kapasitet), og i tillegg vil vi vise et videoklipp om emnet.

Beregningsmetoder

Lite om radiatorer

• Siden metallet til fremstilling av ovner brukes forskjellig, vil deres egen kraft naturligvis også være forskjellig, Dessuten påvirker størrelsen på seksjonene dette direkte.
• Hvis du lager en beregning av antall deler av støpejerns radiatorer, bør du umiddelbart gjøre reservasjonen om at slike enheter er mer akseptable i hus med sentral oppvarming, der kjølevæsken leveres regelmessig, men ikke i samsvar med mikroklimaet i leiligheten din. Derfor er det viktig for deg å holde varmen oppnådd så lenge som mulig, og støpejern er et ideelt alternativ for dette, dessuten er strømningshastigheten per en seksjon mye høyere enn for andre metaller, noe som er ekstremt ulønnsomt med uavhengig oppvarming.

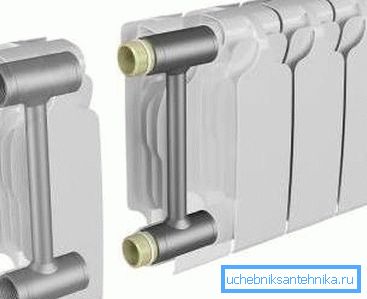

• Ved uavhengig oppvarming er det selvfølgelig best å bruke bimetall - Dette er en enhet hvor veggene er laget av to metaller - inne i stål og på topp aluminium, som samtidig kombinerer evnen til å motstå høyt trykk og samtidig raskt frigjøre varme til rommet. Selvfølgelig er prisen på slike radiatorer høyere enn støpejern.

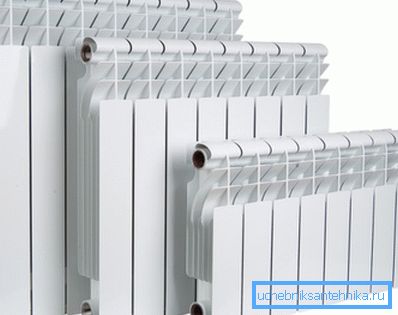

• Det er mulig at du vil bli tilbudt aluminiums radiatorer i butikken, men dette er mest sannsynlig at det er samme bimetall, da det ikke produseres enheter av rent aluminium her, selv om de kan importeres fra Europa. Men de har en svært høy kostnad og tåler ikke høyt trykk, og det er også instruksjonene som sørger for at en spesiell væske alltid legges til kjølevæsken.

• Du kan også kjøpe en stål radiator panel type, som også veldig raskt gir av varme og som regel brukes til autonom oppvarming. Men slike enheter produseres ikke i form av seksjoner, men i form av paneler, for å beregne deres nummer, vil du trenge den spesifikke kraften til hver av dem, som er angitt i passet.

Merk. Når du installerer oppvarming med egne hender, er det ekstremt uønsket å installere radiatorer fra forskjellige metaller i en krets, spesielt når det gjelder kombinasjon av aluminium og støpejern, for å unngå oksidasjonsprosessen.

Arealberegning

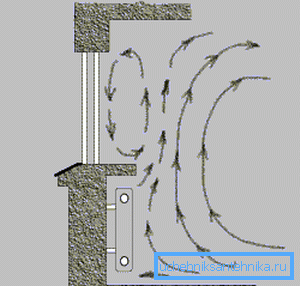

Merk. De mest alvorlige kildene i et normalt oppvarmet rom er vinduer og dører, men døren kan være solid, tykk og uten de minste sprekkene, mens vindusglasset ikke kan varmes opp, til og med en flerfagspakke. Derfor, for å kunne beregne antall seksjoner mer nøyaktig, må du designe en oppvarming enhet under hvert vindu - dette vil skape noe som et luftgardin som kutter av kaldstrømmen.

For en standard romhøyde, hvor takene har en høyde på 240-260 cm, er det veldig enkelt og raskt å beregne deler av radiatorer, men for dette må du måle området på et rom eller hele huset.

Vi snakker om standardhøyde på lokalene, og stoler derfor på SNiP 2.04.05-91 * (i stedet for SNiP 2.04.05-91), er det nødvendig med 100 W termisk energi for hver kvadratmeter i rommet. Tenk deg at du må installere enheten i rommet 3.56.5 = 22,75 m², Dette betyr at strømmen skal være 22.75 * 100 = 2275 W = 2.275 kW.

Men hvis det er en panel radiator, velger vi bare en enhet med den mest egnede effekten, for eksempel 2,3 eller 2,5 kW (det er bedre å runde opp for å ha en margin), men seksjonene skal telles. La oss lage en prøveberegning - for bimetallbatterier har en del ca 160 til 180 watt.

Men vi vil ta gjennomsnittsverdien - 170 W eller 0,17 kW (strømmen til seksjonene må angis i det tekniske passet fra produsenten). Så, vi må dele den totale nødvendige kraften for rommet med 0,17, og i denne situasjonen vil vi få 2.275 / 0.17? 13.38, og hvis dette nummeret er avrundet, får vi 14 stk.

Imidlertid kan det øke varmetapet innendørs, for eksempel, det kan være et rom med balkong, som brukes regelmessig, da bør den totale effekten økes med 15-20%, og det samme bør gjøres når du vil lukke radiatorene med en dekorativ grill eller skjule den i en nisje. Det vil si, med samme område på 22,75 m², Du må multiplisere dette nummeret ikke med 100%, men med 115% eller 120% og fra dette beløpet for å beregne radiatoroppvarming.

Beregning etter volum

Men hvis du beregner antall radiatorer for SNiP 2.04.05-91 *, basert på kubikkkapasiteten til rommet, vil beregningsprinsippet forbli omtrent det samme, bare de originale dataene vil endres

Så for panelhus trenger et kubikkrom 41 W, men hvis et hus eller en leilighet oppfyller moderne isolasjonsstandarder, er 34 IT / m nok³. La oss prøve å lage beregninger med samme område på 22,75 m², Bare takhøyde vil være 3,0 m (høyere enn standard), samt med samme seksjonstykkelse. (Se også artikkelen Hvordan velge bimetalliske radiatorer: funksjoner.)

Så vil volumet av rommet i dette tilfellet være 3,5 * 6,5 * 3,0 = 68,25 m³, så i panelhuset trenger vi 68,25 * 41 = 2798,25 W eller rundt det opp til 2,8 kW. Så for dette rommet trenger vi 2,8 / 0,17 × 16,47 eller 17 runder med bimetallrunde. For et godt oppvarmet rom trenger du 68,25 * 34 = 2320,5 W, deretter 2320,5 / 170 = 13,65 eller 14 seksjoner er avrundet.

Og her, for å beregne antall radiatorer, kan du enkelt dele delene med antall vinduer, men i alle fall må de være utstyrt med varmeapparater, selv om de er av forskjellige størrelser, slik at varmetapene ikke øker.

Merk. Det skal sies at det også er de mest nøyaktige beregningene, som ikke bare tar hensyn til romets areal / volum og varmekapasiteten til radiatorseksjonen, men også en rekke forskjellige koeffisienter. Dette inkluderer den spesifikke temperaturen som trengs i dette rommet, vinduets glassfarge (enkelt-, dobbelt- eller trippelvinduer), termisk isolasjon (svak, middels, høy), som matcher vinduet og gulvet og så videre. Men slike beregninger er nødvendige for spesialiserte lokaler, for eksempel for montering av et mikroklima i lagerlokaler på et museum eller et laboratorium.

konklusjon

Ikke glem at kraften spesifisert av produsenten for deler ofte tas fra maksimal kjølemiddelstemperatur, derfor kan den kalles overestimert. Basert på dette skjer avrunding alltid på en stor måte, og noen ganger, spesielt i kalde områder, legges en ekstra seksjon.
