Hvordan beregne oppvarming i huset uten hjelp

I den moderne verden arrangeres det ofte eiersystemer av eierne selv, for ikke å bruke ekstra penger. Imidlertid er det nødvendig å foreta riktig beregning av oppvarming av huset, da vinterfrostene ikke vil være så dårlige. Hvis det gjøres beregninger med stor feil, er det ikke mulig å oppnå maksimal effektivitet samtidig som boligen blir varm.

Bestemmelse av termisk kraft

For å finne ut de nødvendige parametrene for et varmesystem i en bygning, er det nødvendig å bruke en spesiell formel: Qt = V *? T * K / 860, hvor Qt er nødvendig varmekraft, V er byggevolumet,? T er temperaturforskjellen, K er varmetapindikatoren. Resultatet av de oppførte dataene er delt på 860, for å oversette resultatet i kW / h.

Volum av oppvarmet gjenstand

Når beregningen av varmesystemet hjemme, er den viktigste parameteren sin kubiske kapasitet, det vil si rommet som skal varmes opp. Videre foreslås det å foreta beregninger for bygningen 68 med loftet.

Takhøyden er 3 m, og avstanden fra fotenes base til bakken er 5 m.

1. Det første er å bestemme volumet av første etasje, for hvilket bredden multipliseres med lengden, og resultatet blir i tillegg multiplisert med høyden. Det viser seg et eksempel: 6 * 8 * 3 = 144 cu. m.
2. Videre beregnes kubikkkapasiteten til hele loftet.. I dette tilfellet legges en divisjon til ovennevnte operasjoner, siden gavlene har en trekantet form. Fra dette går: 6 * 8 * 5/2 = 120 cu. m.
3. For å få det endelige volumet, er det nødvendig å bare legge til resultatene som er oppnådd i de forrige avsnittene.. Som et resultat vil det være mulig å bestemme plassen som vil bli oppvarmet: 144 + 120 = 264 cu. m.

MERK! I denne situasjonen ble beregningene vurdert for et objekt med en enkel form. Hvis bygningen er basert på komplekse former, er det bedre å knuse dem i enklere deler.

Temperaturforskjell

Termometerindikatorer på innsiden og utsiden vil være svært forskjellige. Hovedoppgaven er å bestemme forskjellen mellom innendørs og uteluftstemperatur om vinteren. Du kan bestemme denne parameteren hvis du trekker mer fra det minste nummeret.

Når du utfører beregninger, er det nødvendig å fokusere på det nivået av komfort du vil få fra den termiske installasjonen. Vanligvis for boligbygg er den normale lufttemperaturen 18-20 grader. Imidlertid kan dette tallet variere noe avhengig av eiernes preferanser.

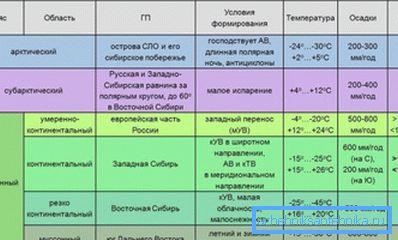

Utetemperaturen kan bestemmes uavhengig, men i vanlige tilfeller brukes et spesielt bord som reflekterer gjennomsnittsverdiene for store byer.

Supplement! Nærmere informasjon om klimatiske forhold i en bestemt region gjenspeiles i dokumentasjonen av SNiP 23-01-99. Alle parametere presenteres i form av skjematiske kart og spesielle tabeller.

Beregningen av forskjellen mellom temperaturen i det ytre miljø og det indre rommet bør analyseres med et konkret eksempel. Hvis i et hus i Moskva-regionen er en indikator på 20 grader ansett som optimal, så er det nødvendig å gjøre følgende beregninger: -28-20 = -48. Dermed klarte å få forskjellen. Denne parameteren vil bli erstattet med grunnleggende formel uten minus.

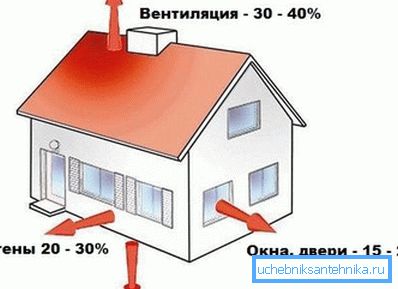

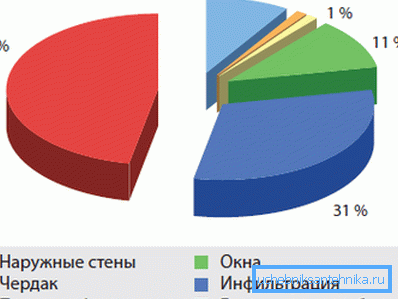

Varmetapskoeffisient

I vårt tilfelle vil denne indikatoren være omtrentlig, for ikke å ty til komplekse beregninger. Koeffisienten avhenger av typen bygning, samt isolasjonsegenskapene.

Nedenfor er de grunnleggende verdiene som kan erstattes av formelen.

• Fra 0,6 til 0,9 - en indikator for objekter med høyt termisk isolasjon fra alle sider. Det vil si at gulvene, taket, veggene er i tillegg isolert, og vindusåpningene er utstyrt med doble vinduer.
• Fra 1 til 1,9 - verdier i dette området er egnet for bygninger med et gjennomsnittlig nivå av termisk isolasjon. Disse inkluderer bygninger med dobbelt murverk og gjenstander bygget av 150150 mm tømmer.
• Fra 2 til 2,9 - koeffisienten er egnet for forenklede strukturer med lysisolasjon. Bygningen kan tilskrives denne kategorien hvis den har en enkelt murverk eller er konstruert fra en stolpe på 100100 mm.
• Fra 3 til 4 - indikatoren brukes bare for lyse strukturer som metallbeholdere, enkeltskinnede rammestrukturer og andre lignende strukturer.

Et eksempel! Ved beregning av oppvarming av et landsted, laget av 150 x 150 mm bar og med doble glass, må du bytte ut en enhet. Hvis det er mange vinduer, kan verdien økes til 1,5.

Bytte av resultater

Etter å ha gjennomgått de grunnleggende parametrene som brukes i formelen, kan du gå direkte til beregningene. Beregninger vil bli gjort for strukturen, hvorav volumet er angitt ovenfor.

Hans isolasjonsnivå er veldig høyt, og han er i Moskva-regionen. Det viser seg således: 264 * 48 * 1/860? 15 kW / time.

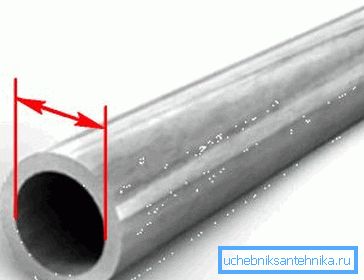

Egnet rørdiameter

For at varmesystemet skal fungere ordentlig, er det nødvendig å bestemme diametrene på ledningselementene riktig, ellers selv med en høy kraft i kjelen for oppvarming av huset vil det ikke være mulig å oppnå gode resultater.

I beregningene brukes følgende formel: D = v354 * (0.86 * Q /? T) / V, hvor Q er varmelasten,? T er temperaturforskjellen ved kjeleinnløpet og utløpet, V er kjølevæskenes hastighet.

Varmelast

I begynnelsestrinnet svarer denne parameteren til kraftindeksene, men med forgrening av rørledninger, kan verdien endre seg. Men i de fleste private hus er elementene koblet i serie, derfor er reduksjonen av tverrsnittet vanligvis ikke ferdig. Hvis rørene i systemet er separert, skal totalresultatet divideres med antall grener.

Temperaturforskjell

I dette tilfellet, målt ved innløp og utløp. Etter å ha bestemt de to parametrene trekkes den minste fra det større tallet. For eksempel, hvis ved kjeleutløpet er temperaturen 95 grader, og ved omvendt inngang - 65, beregnes denne forskjellen som følger: 95-65 = 30 grader.

Kjølevæskehastighet

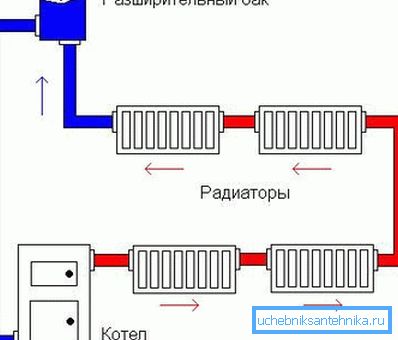

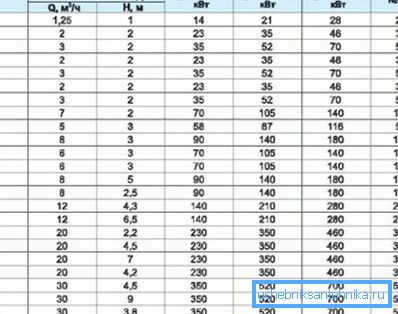

Sirkulasjon av varmt vann i systemet kan oppstå på grunn av temperaturforskjellen og ved hjelp av en spesiell pumpe, men hastigheten skal være i området 0,8-1,5 m / s.

Hvis verdiene overskrides, kan det hende at det er støyeffekter i rørledningen, noe som påvirker levekårene negativt. For lav hastighet kan forårsake luftblokkering.

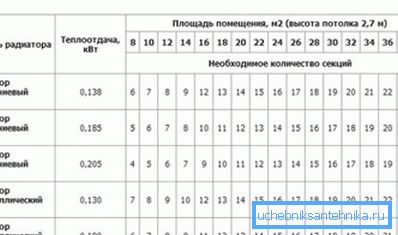

Antall radiatorseksjoner

Snarere nøyaktige beregninger oppnås med hensyn til volumet av oppvarmet rom. Først er den totale varmenes etterspørsel bestemt, hvoretter antall seksjoner beregnes. Resultatet kan deles i separate deler, hvis du planlegger å installere flere batterier i forskjellige deler av rommet.

Følgende er spesifikke beregninger for et rom som måler 35 m og en takhøyde på 270 cm.

En slik instruksjon tillater å oppnå relativt nøyaktige resultater.

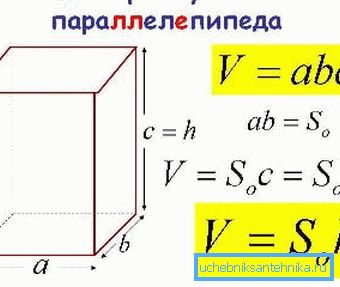

1. Først må du vite volumet av rommet, for hvilket de viktigste parametrene blir multiplisert - lengde, bredde og høyde. Som et resultat bør det være omtrent følgende eksempel: 3 * 5 * 2,7 = 40,5 cu. m.
2. Nå bør du finne ut den nødvendige varmeutgangen for oppvarming av rommet. SNiP anbefaler å tildele omtrent 41 watt per kubus. I denne forbindelse gjelder følgende: 41 * 40,5 = 1660,5 watt.
3. På sluttstadiet forblir resultatet divisjonen av kraften til en seksjon av radiatoren. La denne parameteren være lik 170 watt. Resultatet er: 1660.5 / 170? 10 seksjoner.

Vær oppmerksom på! Riktig gjort beregninger gir en mulighet til ikke bare å gi rommet varme, men også å spare, fordi prisen på noen typer radiatorer til varmesystemer er ganske høy, spesielt for bimetalliske motstykker.

Som en konklusjon

Etter å ha studert presentert materiale fra begynnelse til slutt, vil enkelte utviklere kunne forstå hvordan man skal beregne oppvarming av huset uavhengig umiddelbart før hovedarbeidet. På installasjonsstadiet er det bare nødvendig å installere systemelementene på de riktige stedene og koble til hovedvarmekilden. For bekjentskap med andre data presenteres spesiell video.
