Hvordan bestemme ønsket kraft av radiatorer - en detaljert

Før du kjøper en radiator, må du kjenne den nødvendige termiske effekten til denne enheten. På grunnlag av disse dataene utføres valget av antall seksjoner. Å hoppe over beregningstrinnet kan etter hvert føre til brudd på mikroklimaet i rommet, så det vil være nyttig å bli kjent med beregningsmetoden.

Om beregningen av varmesystemet

På dette stadiet er det nødvendig å sørge for at varmekapasiteten til varmelegemet gir en konstant temperatur i rommet i varmeste sesongens kaldeste tid. Det er nødvendig å bestemme kraften til radiatoren for å bestemme det nødvendige antall segmenter (se også artikkelen Slik kobler du radiatorer i et sentralt eller autonomt system).

Vær oppmerksom på! For å kunne justere driften av varmebatteriet, vil installasjonen av en termostat ikke være overflødig.

Hele prosessen utføres i flere faser:

• Varmeutslipp gjennom de omslutende konstruksjonene beregnes;
• I henhold til den tekniske dokumentasjonen er det oppdaget varmeoverføring av ett segment av den valgte radiatoren;
• beregner det nødvendige antall batterisegmenter.

Beregning av varmetap

Dette er den første tingen å begynne med når det gjelder hvordan man bestemmer kraften til en radiator.

Varme forbrukes gjennom:

• vegger, både eksterne og interne (hvis rommet er grenser av et uoppvarmet rom);
• gulvet;
• taket;
• vinduer og dører.

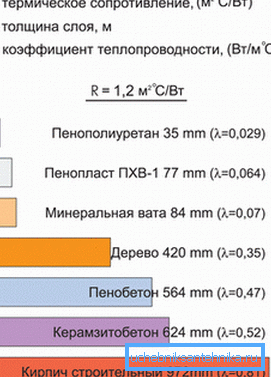

Tapregningen utføres under hensyntagen til type og tykkelse av materialet, formelen brukes

i denne formelen

• Q - varmetap;
• S - område av rommet, m²;
• ?t - temperaturforskjellen i og utenfor rommet,
• ? - referanseverdi - varmeledningsevne koeffisient, W / m •? С;
• v - Tykkelsen på den innvendige strukturen, m.

Fra utsatt for varmetap er de øvre etasjene i en ufordelaktig posisjon, fordi en uoppvarmet loft ligger over dem, og den utvendige vinden er sterkere. Så for dem kan det resulterende varmetapet økes med ca 10%.

Vær oppmerksom på! Ved beregning trenger du ikke glemme ventilasjon, fordi luftbyen om vinteren ikke stopper. For dette formålet blir en multiplikasjonsfaktor 1.1 - 1.4 introdusert. Det legges større vekt på intensiv ventilasjon av boliger.

Radiatorberegning

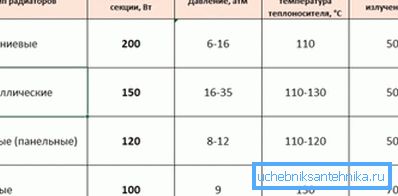

Ved å ha på hånddata om varmetap, kan du fortsette til valg av batteri. I dette tilfellet er det nødvendig å ta hensyn til effektiviteten til enheten, for eksempel er kraften til stålstråler for oppvarming dårligere enn bimetalliske analoger.

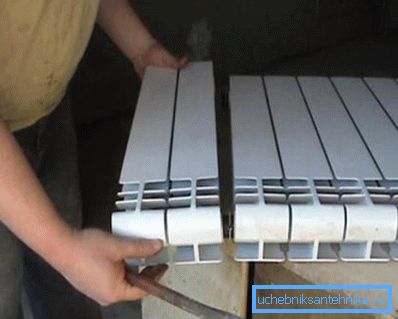

Det nødvendige antall segmenter er definert som forholdet mellom varmetap og varmeoverføring av ett segment. Men varmeutgangsseksjonen - passverdien, produsenten må indikere den for hver modell av radiatoren. Formelen som brukes er:

i denne formelen:

• n er det totale antall batteriseksjoner, PCer;
• Q - varmetap, W;
• N-effekt av en seksjon, W.

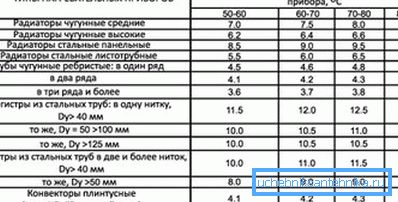

Det skal huskes at passdataene på kraften i 1. segmentet er gitt for en viss temperaturforskjell (vanligvis 90/70). Men ganske ofte er kjølevæskens temperatur forskjellig, i dette tilfellet, og varmenes overføring av varmeren varierer. For eksempel, kraften til støpejern radiatorer når temperaturforskjellen endres fra 80-100 til 50-60 dråper med ca 15-20%.

For å beregne effekten av segmentet med et vilkårlig temperaturhodet, bruk formelen

i denne formelen

• k - varmeoverføring, pass verdi, W / m²•? Med;

• A - seksjon, m²;
• ?T - temperaturtrykk, Beregnet med formelen

T_under og t_arr - Temperaturen på kjølevæsken henholdsvis ved inngangen til batteriet og ut av det, med;

T_BR - romtemperatur, ° C.

Forenklet metode

Hvis alt arbeidet i huset er gjort for hånd, så er det ganske ofte, i stedet for en detaljert beregning, at folk er fornøyd med et omtrentlig utvalg. Det skal bemerkes at resultatet i dette tilfellet, men ikke veldig nøyaktig, kommer ned for valget av radiatoren.

Det er flere måter å beregne beregningen på:

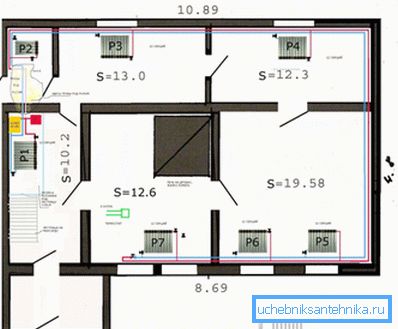

• med standardparametere (takhøyde i rommet opptil 3 m, kjølevæsketemperatur 85-90? С, 1 vindu og 1 dør i rommet), kan avhengigheten 100 W / 1 m brukes² område. For et rom på for eksempel 20 m² trenger et batteri som er i stand til å gi varmeutgang på 2 kW;

Vær oppmerksom på! For hjørne rom, samt leiligheter i de øverste etasjene, blir en multiplikasjonsfaktor på 1,2 innført. Prisen på batterier er ikke så høy, så det er bedre å feile.

• beregning kan utføres med tanke på den kubiske kapasiteten til rommet. I dette tilfellet er det basert på andelen at 200 W varmekraft er i stand til å varme 5 m.³ rom plass.

Vær oppmerksom på! Praksis viser at resultatet i dette tilfellet viser seg å være overvurdert med om lag 10%.

Resultatene for begge metodene skal være omtrent det samme. Det er mer praktisk å sammenligne dem med et bestemt eksempel. Anta at du trenger å plukke opp en radiator for et rom med dimensjoner på 5x5x3 meter, den har 1 glasert vindu, 1 interiørdør, leiligheten ligger i underetasjen.

Den første forenklede beregningsmetoden omfatter følgende rekkefølge av handlinger:

• bestemt av arealet på rommet, 5x5 = 25m²;
• vurderer andelen 100 W / 1 m², bestemmer effekten av enheten, i vårt tilfelle 2,5 kW;
• kraften til en seksjon av en bestemt radiator er skrevet fra passets egenskaper. For eksempel, velg aluminiumsmodell A350, 1 segment er i stand til å gi 138 watt termisk energi;
• tellet antall segmenter, 2500/138 = 18,12? 19 stykker.

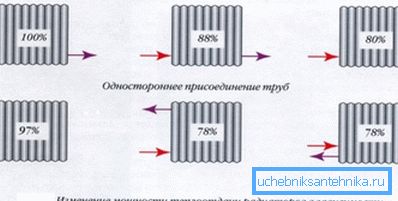

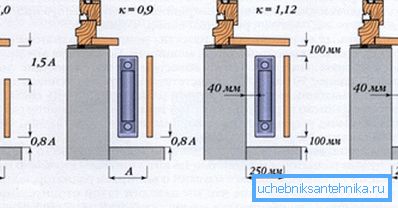

Vær oppmerksom på! Metoden for tilkobling spiller også en stor rolle i ensartetheten av oppvarming, og dermed varmeoverføringen.

Når du arbeider med den andre metoden, vil instruksjonen se slik ut:

• vurderer andelen 200 W / 5 m³ Bestem hvor mye luft som vil varme 1 del av det valgte batteriet. I vårt tilfelle vil 1 seksjon varme opp 3,45 m³;
• bestem romets størrelse 5 • 5 • 3 = 75 m³;
• teller antall seksjoner 75 / 3,45? 22 seksjoner.

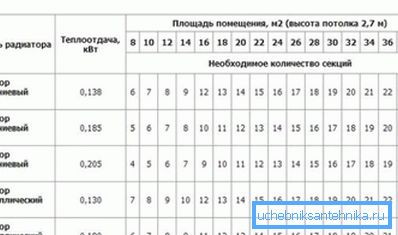

Feilen i beregningen ved 2. forenklet metode var 13,6%, noe som ikke er så dårlig for en omtrentlig beregning. Resultatene som er oppnådd stemmer overens med produsentens anbefalinger (vist i tabellen).

Oppsummering

For å opprettholde et normalt innendørs mikroklima, er det nødvendig å oppnå balanse mellom inntak og varmetap. Denne tilstanden kan bare oppfylles med riktig beregning av varmesystemet som helhet og spesielt radiatorer. Beregningsmetodene som foreslås i artikkelen kan vel brukes til å velge antall deler av et oppvarmingsbatteri i en leilighet eller et privat hus (finne ut her hvordan du reparerer en radiator med improviserte midler).

Videoen er en kort instruksjon om beregning av varmebatteriet.
