Hvordan bruke bypass i varmesystemet

23-08-2018
Varme

Installasjonsspesialister fra varmesystemet trenger ikke å forklare hva en bypass er i varmesystemet. Noen av dem vil si at hans oppgave er å opprettholde en behagelig temperatur ved å regulere strømmen av kjølevæske i væskeoppvarmingskretsen. Men for vanlige mennesker er denne enheten og prinsippet om sitt arbeid ikke helt klart, og for å fylle dette gapet i kunnskap, vil vi snakke mer detaljert nedenfor.

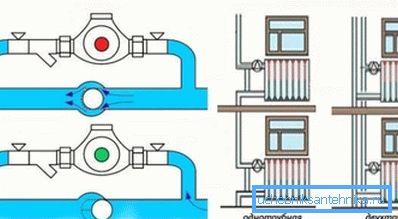

På bildet - bypass i ett-rør og to-rørsystem

Enhetsoversikt

Våre lesere som elsker å gjøre alt med egne hender, vil være svært nyttig å lære mer om ham. Vi vil forsøke å unngå komplekse tekniske termer slik at funksjonene i dette viktige strukturelle elementet er forståelige for flertallet.

Bypass er en jumper mellom flyt og retur, laget i form av et rørsegment. Vanligvis brukes den til en radiator med diameter, som skal være mindre enn diameteren på forsyningen for en størrelse. Ofte er det mulig å møte rør på 1/2. I dag har en slik enhet blitt noe annerledes, selv om dens innledende evner ikke er glemt.

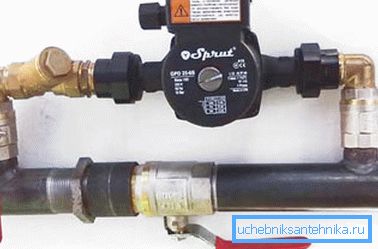

Moderne bypass for fullstendig oppvarming

søknad

Nedenfor betrakter vi hovedbruken av enheten:

Justering av kjølevæsken
  1. Bypassens funksjonelle formål er å returnere overflødig mengde kjølevæske fra radiatorene til stigerøret, ved bruk av en automatisk eller manuell termostat. I dette tilfellet opptrer bevegelsen av det oppvarmede fluid gjennom varmesystemet parallelt med avstengnings- og kontrollventilene.
  2. Hvis dette elementet ikke er til stede, vil du ikke kunne reparere radiatoren mens varmekretsen fungerer.
  3. Bypass gjør det mulig å øke hastigheten på prosessen med å fylle eller tømme oppvarmesystemet.
Uten strøm Spesielt installasjon av enheten er viktig for moderne varmekretser, der en sirkulasjonspumpe er tilveiebrakt. Det gir et svar på det vanligste spørsmålet fra forbrukerne i detaljhandelskedene: "Hvordan vil systemet fungere når strøm går tapt?" I mange år har bruken av standardkjeler ikke gitt avhengighet av elektrisitet. Men bruken av varmesystemet i sirkulasjonspumpen gjorde enhetene flyktige. Når strømmen går tapt, anbefaler instruksjonen å kutte kjølevæsketilførselen til pumpen og åpne ventilen på hovedrøret. Hvis du utstyrer enheten med en ventil, utføres dette arbeidet automatisk. Alt dette må gjøres for å sette systemet i naturlig sirkulasjonsmodus.

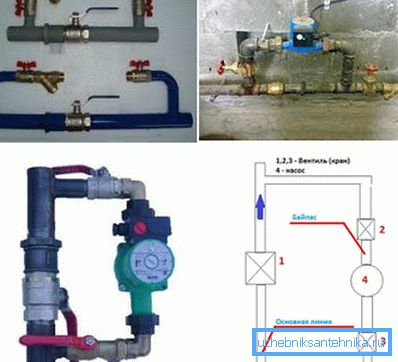

Hvilke bypasser brukes til oppvarming og ledningsdiagram

Installasjon av enheter på bypasset må utføres mot kjølevæsken, idet følgende sekvens følges:

  • filteret - tjener til å forsinke store og små partikler som kan oppstå i det åpne varmesystemet, inn i det fra vannforsyningssystemet. Prisen på delen er lav, men det gjør en svært nødvendig jobb;
  • tilbakeslagsventil - gir kun kjølevæskens bevegelse i en retning. Når du installerer den, må du styres av en pil på kroppen, som indikerer strømningsretningen;
  • sirkulasjonspumpe - Det er nødvendig for tvungen pumping av kjølevæsken gjennom varmesystemet.

Tips: Ved montering av bypasset i stigerøret nær sirkulasjonspumpen må du bruke en avstengningsventil.

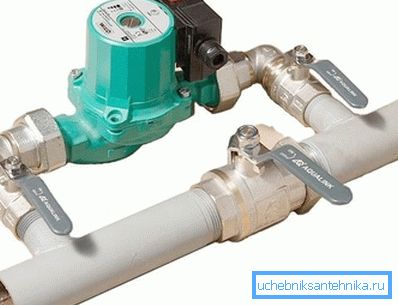

Varmeomkobling med avstengningsventiler

Vi anbefaler at du installerer elementet horisontalt. Da vil systemet ikke akkumulere luft, dvs. hun vil ikke bli "overveldet".

Bruk i enkeltrør oppvarming

Et slikt system er foreldet, men det er fremdeles ganske ofte funnet i sovjetiske bygges hus. Noen ganger virker slik oppvarming ekstremt effektivt, noe som gjør det uutholdelig varmt om vinteren i leiligheter.

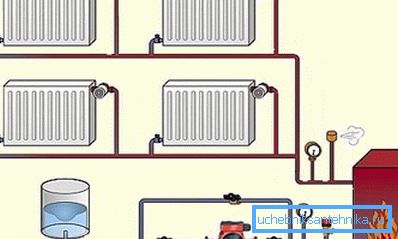

Bypass i en-pipe oppvarming av et privat hus

Bypass installasjon kan hjelpe i denne situasjonen.

Prosessen er enkel, men når det utføres, er det nødvendig å overholde enkelte forhold:

  1. Bypasset må plasseres i maksimal avstand fra rørets vertikale del. Snarere, så nær radiatoren som mulig.
  2. Omløpsrøret kan gjøres direkte på installasjonsstedet fra selve røret, teen, som er forbundet ved sveising.

Tips: Du kan kjøpe et element i ferdig form og installere det ved hjelp av gjengede tilkoblinger.

  1. Monter en termostat eller reguleringsventil mellom bypasset og innløpet til varmebatteriet. Dette vil tillate deg å kontrollere temperaturen i huset. "

Bypass og energikostnader

Installasjon av enheten reduserer energikostnadene. Sammenlignet med driften av varmesystemet, hvor lukkeseksjonen og det vanlige strømningsseksjonen er installert, reduseres i det første tilfellet volumet av kjølevæsken som leveres til radiatoren med en tredjedel. Samtidig reduseres varmeeffekten av varmeapparatet med ca. 10%.

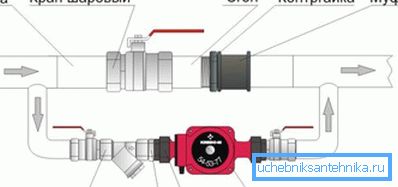

Uavhengig installasjon av bypass i varmesystemet

I praksis vil disse endringene ikke se dramatisk ut når systemet virkelig skiller seg ut av et overskudd av varme. Med riktig utvalg av radiatorstørrelse er det vanligvis en viss effektivitetsgrad, som utgjør om lag 10-15%, og dekker helt nedgangen i varmeoverføring.

konklusjon

Som et resultat kan vi si at en enkel og primitiv ved første øyekast - en bypass, med rette kan betraktes som universell. Med hjelpen er det mulig å skape et komfortabelt boligmiljø i huset, samtidig som energibetalinger reduseres, noe som er god nyhet. Video i artikkelen vil gi en mulighet til å finne ytterligere informasjon om emnet ovenfor.
