Hvordan bygge en skorstein for en gasskjele: rekkefølgen på

En av de nødvendige elementene i et hvilket som helst varmesystem i et privat hus er kjelen. Denne enheten, uavhengig av drivstoffet som brukes i den, må installeres i henhold til visse krav, noe som garanterer korrekt og sikkerhetsmessig drift.

Vurder hvordan du utnytter skorsteinen til en gasskjele, da installasjonsinstruksjonene har noen vanskeligheter og nyanser.

Design funksjoner

Før du installerer skorsteiner for gasskjeler, må du velge, kjøpe og installere enheten selv. De geometriske dimensjonene og andre egenskaper ved skorsteinen avhenger av varmeenhetens tekniske egenskaper (les også artikkelen Rør og beslag av tverrbundet polyetylen: tekniske egenskaper og installasjonsegenskaper).

Vurder de viktigste nyansene som bør vurderes når du designer:

1. De vanligste er runde design.. Imidlertid forbyder ingen bruk av skorsteiner for kjeler med et kvadratisk tverrsnitt. Hovedkravet - det indre volumet av skorsteinen skal være større enn forbrenningskammeret til kjelen.

Hvis du bestemmer deg for å holde på et rundt rør, og for å bestemme det interne volumet, må du kjenne til den indre diameteren til produktet. Hvis det ikke er angitt på merkingen, er det nødvendig å trekke tykkelsen av rørveggene fra ytre diameter for beregningen.

Deretter erstattes de oppnådde verdiene i formelen:

S =? * d_intern * L

Hvor d_intern - Innvendig diameter på røret som brukes

L er lengden på skorsteinen.

Vær oppmerksom på! Røret til gasskjelen bør være bredere enn utløpet. Ellers kan det være vanskelig å forankre kjelen og eksosanlegget.

1. Høyde på skorsteinen avhenger av hvor langt det kommer fra takets tak.

Her er det følgende forhold:

• avstand opp til 1,5 meter - rørets øvre snitt må være minst 50 cm lengre;
• avstand fra 1,5 til 3 meter - den øvre kuttet kan være flush med åsen eller høyere;
• en avstand på mer enn 3 meter - i dette tilfellet er det nødvendig å tegne en linje som vil være 10 grader under den horisontale linjen trukket gjennom det høyeste punktet av taket (skorsteinseksjonen bør ikke være lavere enn den).

Hvis det viste seg at diameteren ikke er nok, etter at du har beregnet det indre volumet av røret, bør du ikke ta mye detalj, siden prisen blir mye høyere. Det er mer tilrådelig å bare øke lengden på strukturen litt.

Uavhengig installasjon av skorsteinen

Velge et overnattingsalternativ

Skorstene til gasskjeler er ikke for komplekse systemer, men når du installerer dem med egne hender, bør du ta hensyn til mange nyanser. Ellers vil kjelen ikke fungere ordentlig, noe som kan føre til brudd, og i noen tilfeller - til oppsamling av eksosgasser i rommet og forgiftning av mennesker.

Før du fortsetter med bygging eller installasjon, bør du velge et sted hvor røret skal ordnes.

Det er to hovedalternativer:

• inne i huset;
• utenfor bygningen.

Både de første og andre alternativene har sine fordeler og ulemper.

Vurder funksjonene til innendørs installasjon:

• Hvis skorsteinen for en solid kjele passerer gjennom oppvarmede rom, trenger den ikke å bli oppvarmet i tillegg;
• det er fare for å sende ut eksosgasser og deres tenning;
• Peiselementer er vanskeligere å installere og reparere i tilfelle en sammenbrudd.

Hvis du bestemmer deg for å installere et eksosgassuttak utenfor hjemmet, så er det også fordeler og ulemper:

• en slik skorstein er helt sikker under driften;
• dens design er mindre komplisert å installere;
• Røret er lett reparert i tilfelle brudd eller trykkavlastning;
• Når du velger dette alternativet, må du på forhånd bestemme hva du skal isolere kjele skorstenen, da det ikke er tillatt å fryse i vinterperioden.

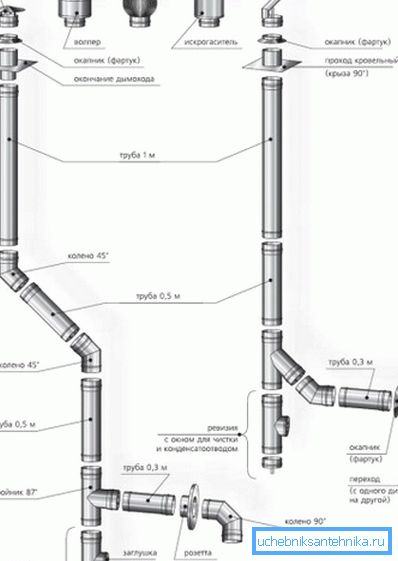

Komponenter av skorsteinen

Rør for fjerning av forbrenningsprodukter fra kjelen, som arbeider med naturgass, består av følgende obligatoriske deler:

• en adapter som kobler utløpet til kjelen med et utløpsrør;
• tee med en revisjon, utstyrt med en montering, som er nødvendig for å fjerne kondensert fuktighet;
• festemidler - klemmer og beslag;
• kraner (om nødvendig) - de må installeres på minst 2 meter avstand fra varmeelementet, ellers er reduksjon av trykk mulig
• overgangsrør;
• rør;
• konisk spiss.

Vær oppmerksom på! Røret til gasskjelen må ha en konisk ende. Konvensjonelle baffler og kapper er ikke tillatt å installere. I ekstreme tilfeller kan kuttet bli helt ubeskyttet.

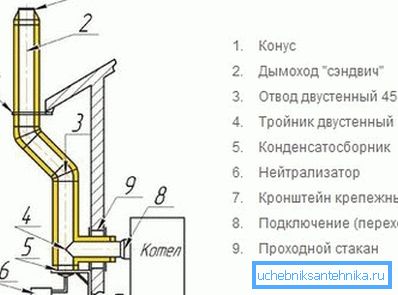

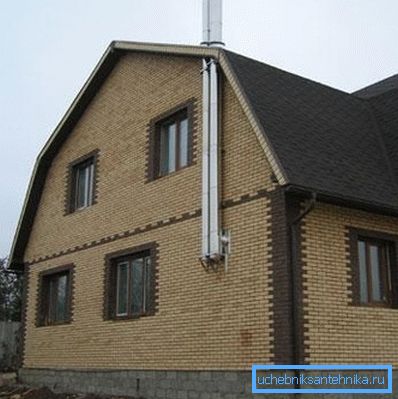

Montering av ekstern skorstein

Prosedyren for å installere eksosanlegget utenfor huset er som følger:

1. En adapter settes på gasskjelens dyse, som vil passere gjennom tykkelsen på veggen. Den skal passe tett i murverket, så før du gjør et hull flere ganger, må du kontrollere alle dimensjonene og bruke merkene.
2. Gjennom vegg av skorsteinen vises utenfor. Alle elementene i kontakt med mursteinen (betong) må være nøye isolert.
3. Utenfor på forlatt stykke er revisjonen festet med en stub på den.
4. Montert rør av ønsket høyde. For å gjøre dette, bruk det nødvendige antallet forhåndsdefinerte koblinger. Hele strukturen er festet til husets vegg med klemmer med parentes. Avstanden mellom tilstøtende festemidler skal ikke være mindre enn 2 meter.
5. Så snart skorsteinen når ønsket høyde, legges en kegleformet topp på det siste elementet.
6. Alle leddene skal strammes ytterligere med klemmer eller ståltråd.
7. Det anbefales å male røret med maling som beskytter materialet mot korrosjon og gir røret et mer attraktivt utseende.

For installasjon av rørledningen er det ønskelig å bruke spesielle flerlagsrør som ikke krever ekstra isolasjon. Ellers bør du ta vare på isoleringen selv.

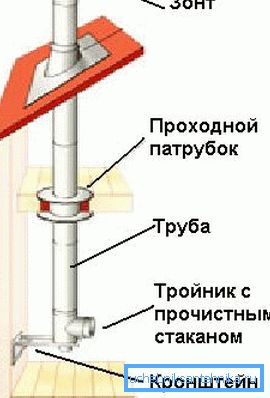

Montering av innvendig skorstein

I motsetning til den tidligere konstruksjonen, her før du starter arbeidet, bør du utføre noen forberedende aktiviteter:

• markere interfloor overlappings og taket på stedene der fremtidig skorstein vil passere;
• kutt åpninger på de riktige stedene (alle dimensjoner skal kontrolleres nøye slik at adapterrørene er satt inn så tett som mulig).

Installasjonsprosessen i seg selv er som følger:

1. Vi kobler til kjelenes utløp en spesiell adapter.
2. Det er festet en lokk med et deksel, som er nødvendig for rengjøring av skorsteinen, og deretter er hovedstøttebraketten montert med et metallplate som vil danne grunnlaget for hele konstruksjonen.
3. Vi monterer røret ved hjelp av direkte komponenter og andre nødvendige adaptere (albuer).
4. På steder hvor røret passerer overlappingen, er det nødvendig å bruke spesielle rør.
5. Inn- og utgangspunkter i taket skal beskyttes med metallplater hvis diameter skal være litt større enn diameteren til skorsteinen.
6. Alle leddene skal i tillegg styrkes med bolter eller boltet med ståltråd.
7. Strukturen er festet til veggen ved hjelp av braketter.

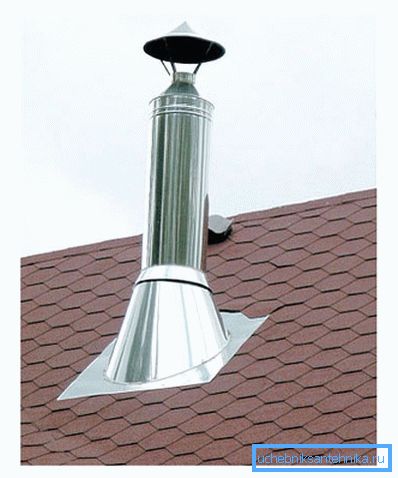

8. Den øvre kuttet av røret må beskyttes med en spesiell kegleformet dyse som forhindrer nedbør og vind i å komme inn i røret.

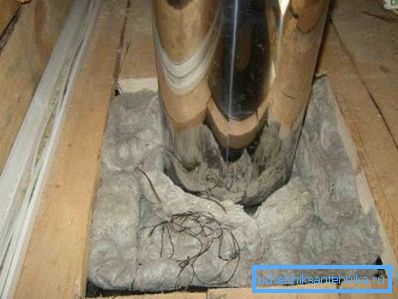

Skorsteinsisoleringstiltak

Steder der eksosanlegget er i kontakt med materialer som lett kan antennes, bør være forsiktig isolert. For å gjøre dette må det brukte røret på alle sider være forsiktig belagt med en basaltmatte, isolert metallfolie og en ildfast blanding. Gulvbelegg kan i tillegg beskyttes med mineralull.

Ikke glem å sjekke sømmenes tetthet. For å gjøre dette kan du forberede en såpeoppløsning og bruke den på leddene. Utseendet til bobler vil indikere tilstedeværelsen av hull, som må forsegles.

konklusjon

En skorstein for en gasskjele i et privat hus er en veldig viktig detalj. Det avhenger ikke bare på riktighet og effektivitet av varmesystemet, men også på sikkerheten til folk i huset (se også artikkelen Koblinger for polyetylenrør: 6 hovedtyper).

For mer informasjon om installasjon av ulike ventilasjons- og avgassystemer, se videoen i denne artikkelen.
