Hvordan en komfyr er laget av et rør: design og montering

"Hjerte" av noe bad er komfyren, så enheten må ha spesiell oppmerksomhet. Selvfølgelig er den enkleste måten å kjøpe en ferdig struktur, men det vil være ganske dyrt, slik at du kan spare penger og lage en komfyr selv. I denne artikkelen vil vi for eksempel se på hvordan en horisontal badeovner er laget av et rør med egne hender, siden dette er det enkleste og mest økonomiske alternativet.

Generell informasjon

En spesiell egenskap ved badeovnen er at den utfører flere funksjoner samtidig:

• Varm luften i rommet;
• Oppvarmer vannet som trengs for hygiene
• Oppvarmer steinene.

Jeg må si at i henhold til arbeidspraksis er badeovner laget med egne hender fra røret og fabrikkstrukturen ikke annerledes. Selvfølgelig kan flere funksjoner være til stede i fabrikkprodukter, og de har en mer attraktiv design.

Men med forsiktig arbeid, vil en hjemmelaget komfyr tilstrekkelig takle oppgavene som er tildelt den, og vil ikke skuffe sine eiere.

Funksjoner av ovnen fra røret

utforming

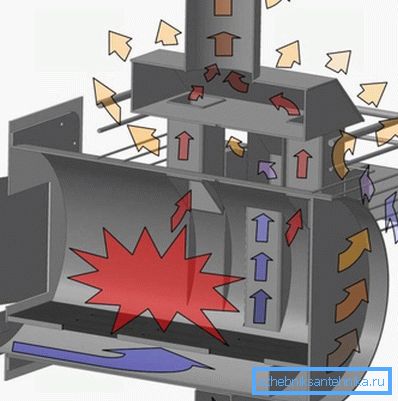

Så består konstruksjonen av følgende hovedelementer:

• Ovnen;
• Kapasiteten plassert utenfor eller inne i kroppen, designet for badestenger;
• Askkammer;
• En skorstein som fører til utsiden av rommet, produktene av forbrenning av drivstoff.

Kammene er skilt fra hverandre av ristgitter. Det bør sies om et slikt strukturelt element som en vannoppvarmingstank. I enkelte modeller er det en del av ovnens kropp, men oftere ligger den over kammeret med steiner.

Det er også modeller der tanken er et separat element, men koblet til ovnen med slanger eller rør (se også artikkelen Truss fra et profilrør: effektive systemer som krever presise beregninger).

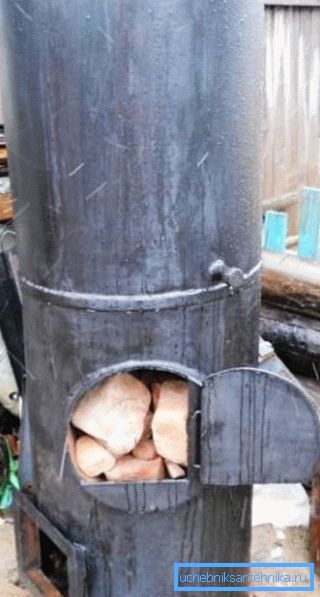

Hjemmelaget badovner fra røret er horisontale og vertikale. De første er å foretrekke fordi de brenner ut lenger og samtidig kan varme opp rommet raskere. Derfor vurderer vi neste gang produksjonen av en vertikal struktur.

verdighet

Selvfølgelig er badeovner fra et rør langt fra det eneste designalternativet som kan utføres uavhengig, men de har en rekke fordeler, blant hvilke følgende punkter kan fremheves:

mangler

Sammen med fordelene har metallprodukter også ulemper, men det er bare to:

Tips! I store bad anbefaler eksperter å installere flere ovner, noe som vil unngå ujevn oppvarming.

Ovnproduksjon

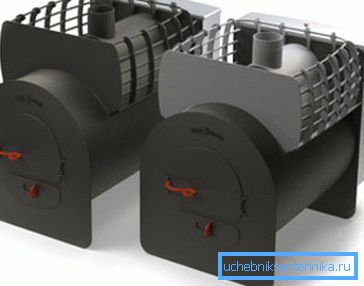

Instruksjoner for fremstilling av en horisontal ovn er som følger:

• Det første trinnet er å forberede et rør med en diameter på minst 0,5 meter og en lengde på ca 0,8 meter. Kanten på røret må nøye justeres.

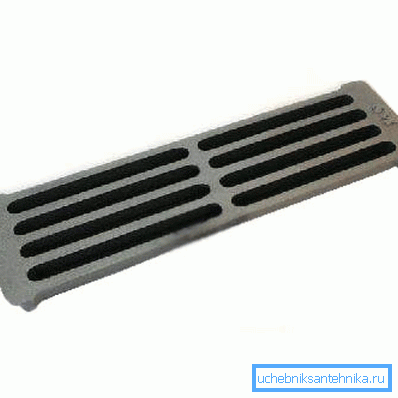

• Deretter, fra et metallplåt med en tykkelse på 10-12 mm, er det nødvendig å lage et ristområde, som er et rektangel på 80x40 cm i størrelse. I området må du kutte et hull og feste stenger til det eller bruke industrielle ristestenger.
• Når risten er klar, må den sveises til veggene inne i røret. Samtidig er det nødvendig å sørge for at rørsømmen er under plattformen, noe som vil tillate å øke levetiden til produktet.

• Sluttveggene skal være laget av metallplater. Utad, bør det være et avrundet rektangel. Delens høyde skal være 70 cm og bredde - 60 cm.
• Deretter i fasaden må du kutte to rektangler - dette vil være dørene til blåseren og forbrenningskammeret.
• Etter dette er bakveggen laget i form av et rektangel som måler 70x90 cm. Den øvre delen av veggen vil fungere som en stopper for varmeapparatet, som ligger utenfor.
• Deretter er det nødvendig å sveise fasaden og bakveggen til røret.
• Videre i midten av røret (utvendig), er det nødvendig å sveise den fremre stopperen til varmeren, som skal følge rørets konturer fra bunnen og bakveggkonturene ovenfra.
• I den øvre delen av kroppen skal et hull med en størrelse på 15x15 cm klippes ut. Et metallplateovn med et hull for skorsteinen er montert over det. Videre bør hullet skiftes med 10-15 cm til fasaden, noe som gjør det mulig å sikre forholdene for fullstendig forbrenning av drivstoff.
• Feltet av dette er sveiset til takskorstenen.
• Videre, for å øke veggene til ovnen, er sveiser 15-20 mm høye sveiset til stikkene.
• Det neste trinnet er å installere askedampens dør og forbrenningskammeret.
• På baksiden av produktet må være sveiset hylle for vannbeholder. Størrelsen på hyllen avhenger av tankens størrelse.

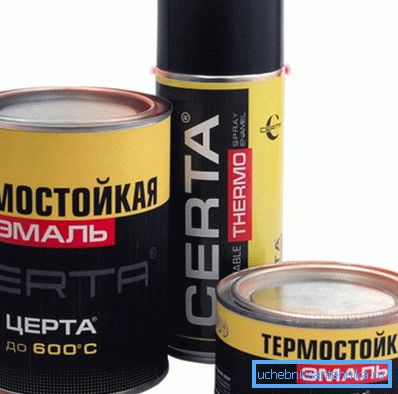

• På slutten av arbeidet, bør strukturen bearbeides med et slipeskive for å fjerne rust og skala. Etter denne prosedyren kan produktet belegges med varmebestandig polymermaling og oppvarmes for å bake malingen (prosedyren utføres utenfor rommet).

Tips! Før arbeidet påbegynnes, er det nødvendig å sørge for at røret til baderommet er av høy kvalitet, dvs. har ingen tegn på korrosjon. Kvaliteten på det fremtidige produktet avhenger av det.

I dette arbeidet på fremstilling av ovner for et bad ferdigstilt. Nå kan du installere produktet og betjene det.

konklusjon

Etter å ha funnet ut hvordan man lager en badkamin ut av et rør, er det egentlig ikke vanskelig å takle denne oppgaven. Videre vil produktet være trygt og med tilstrekkelig høy effektivitet. Det eneste er å utføre alle de ovennevnte tiltakene nøye, uten å bryte teknologien (se også artikkelen Ladder fra et profilrør: Hvordan lage en lys og solid konstruksjon).

Fra videoen i denne artikkelen kan du få mer informasjon om dette emnet.
