Hvordan koble radiatorer i et sentralt eller autonomt system

I denne artikkelen vil vi se på nåværende måter å koble til radiatorer og fortelle om funksjonene i implementeringen. Artikkelen er av stor interesse, siden utvidelsen av rekkevidde av oppvarmingsutstyr på markedet innebærer behovet for riktig valg, installasjon og drift.

Men før du forteller hvordan du kobler til en radiator, er det nødvendig å bestemme hvilke varmesystemer som skal brukes.

Typer systemer der oppvarmingsbatterier er integrert

For å forstå prinsippet om å koble batteriet med egne hender, må du ha en generell ide om systemet der denne enheten skal betjenes (se også artikkelen Kobbervarmerovner: funksjoner, tekniske egenskaper og installasjonsprosedyre).

For tiden er to typer varmesystemer i drift overalt:

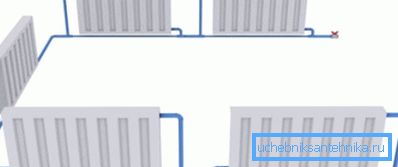

• Et enkeltrørsystem brukes vanligvis i flerfasede leilighetskomplekser.. Operasjonsprinsippet er enkelt - oppvarmet vann sirkulerer gjennom ett rør, passerer gjennom et visst antall batterier.

Systemer av en rørtype er de enkleste i forhold til enheten, og som et resultat er prisen på deres realisering lav. Men denne løsningen har en stor ulempe - manglende evne til å kontrollere temperaturindikatorer i forskjellige rom uavhengig av hverandre.

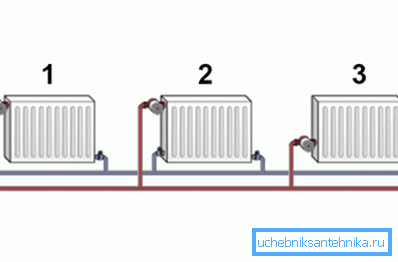

• To-rørsystemet er mer komplekst i enheten, men sammen med varmeoverføringen, som svarer til designkonstruksjonshastigheten, kan du stille de optimale temperaturparametrene for hvert enkelt rom.

Som regel blir slik oppvarming implementert i lavhus. Driftsprinsippet for et slikt system er at alle batterier er koblet parallelt, slik at det blir mulig å regulere temperaturen i hver av dem separat.

Funksjoner av kjølevæskesirkulasjonen

Når du bestemmer de optimale tilkoblingsalternativene for radiatorer, er det nødvendig å ta hensyn til egenskapene til kjølevæskesirkulasjonen i systemet. For tiden brukes to ordninger: tvungen og naturlig sirkulasjon.

Med naturlig sirkulasjon er det ingen spesielle tilkoblingskrav, og en nedre eller øvre tilkobling kan påføres, avhengig av hvor ekspansjonstanken er plassert i systemet.

En mer progressiv er det tvungne sirkulasjonsskjemaet, hvor kjølevæsken beveger seg gjennom systemet på grunn av forskjellen i kjelen og batteriene, og ved bruk av en sirkulasjonspumpe. Vurder hvordan du kobler til radiatorer riktig i et system med tvungen sirkulasjon.

Nåværende tilkoblingsmetoder

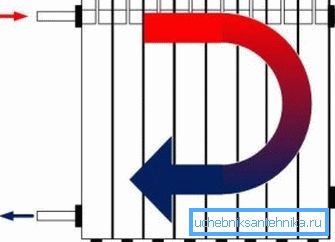

• En enveismetode for tilkobling av radiatorer involverer tilkobling til en forsyningsdel (tilførselsrør) og retur (utløpsrør). I dette tilfellet er strømmen øverst og retur er nederst. Denne løsningen sikrer jevn oppvarming av alle seksjoner i alle batterier.

Denne løsningen anses å være den mest rasjonelle for bruk i en-etasjes boliger hvor mellomstore radiatorer brukes (opptil 8 deler).

Viktig: Strukturer med et stort antall seksjoner krever bruk av andre metoder som kan forhindre muligheten for varmetap i store batterier.

• Du kan bruke en radiator med en bunnforbindelse. En slik løsning er viktig hvis en del av rørledningen er skjult under gulvbelegg. Således fra gulvet er det dyser som er festet til radiatoren nederst eller bunnen av sidene.

Fordelen med denne metoden er lavprofil rørledning. Ulempen med den nedre forbindelsen er lav effektivitet, siden varmetapet med en slik forbindelse kan være opptil 15%. Som et resultat, kan ikke toppen og bunnen av batteriet oppvarmes jevnt.

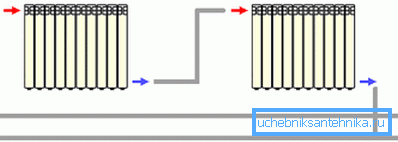

• Hvis det er et spørsmål om hvordan man kobler varme radiatorer for å minimere varmetap med et stort antall seksjoner, kan du bruke kors (diagonal) metoden.

Den korrekte tilkoblingen er i dette tilfellet følgende: strømmen er festet øverst på radiatoren, mens utløpsrøret ligger på den andre siden, men i bunnen.

Denne løsningen har en åpenbar fordel, siden alle seksjoner over og under oppvarmes nesten jevnt. Når kryssforbindende varmetap ikke er mer enn 2%.

Velg tilbehør for installasjonsarbeid

Etter at vi har bestemt oss for hvordan du kobler rørledninger til batterier, vil vi vurdere hvilke innretninger for tilkobling av radiatorer som det beste valget.

Ventilene og komponentene er valgt og kjøpt i henhold til type oppvarmingsutstyr som brukes og i samsvar med ledningsdiagrammet.

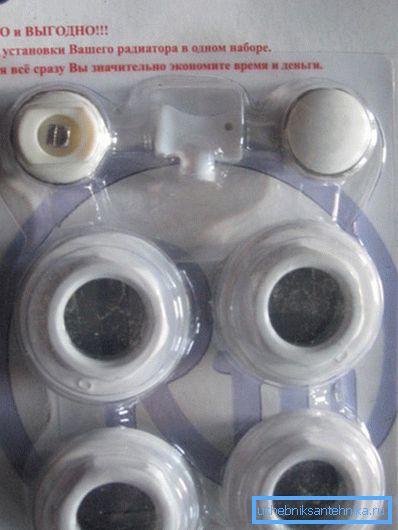

Standard installasjonssett for varmesystemer inneholder følgende liste over komponenter:

• futorki i mengden 4 stykker;
• Mayevsky's kran;
• skrueplugg;
• Paronitovye eller silikon pakninger;
• vegg- og gulvbraketter;
• Adaptere er nødvendig hvis rørledningenes diameter er forskjellig fra diameteren til innløpet på batteriet.

Vurder hvordan du kobler til radiatoren riktig.

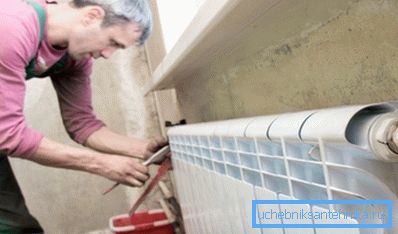

Anbefalinger for installasjon av radiator

Besluttet med valg av en av de tidligere nevnte metodene? Det gjenstår å fortsette installasjonen (les også artikkelen Elektriske radiatorer: Hovedtyper og funksjoner for drift).

Installasjonsinstruksjonene avhenger av bruk av radiatorer og rør.

• Vi jobber bare med bruk av et spesielt verktøy. For eksempel, for en jevn kutt, kutt polypropylen eller metall-plast for montering av tilkoblingsarmaturer ikke være et høysåg, men en spesiell rørkutter.
• Før du monterer brakettene og henger batteriet, må du sørge for at veggen er stram og sterk.
• Installasjon av radiatorer (jevn aluminium) bør ikke utføres alene, siden vekten av disse konstruksjonene er betydelig.
• Hvis tilkoblingsarmaturen har tett gummi, anbefales det ikke å bruke fum-tapes eller slep.
• Det er nødvendig å skru inn armaturene i hullene på batteriene med en middels kraft for ikke å forstyrre tråden.

Viktig: Ved slutten av installasjonen tørkes forbindelsene tørre og systemet er fylt med vann for en prøvekjøring. Ved krysset holder vi et tørt serviett, og så ser vi for å se om det er fuktighet på den.

konklusjon

Nå som du vet hvordan du kobler oppvarmingsvarmeren, kan du fortsette til kjøp av nødvendige materialer og installasjonsarbeid. Har du spørsmål?

Se etter mer informasjon i videoen i denne artikkelen.
