Hvordan lage beregning av oppvarming rør oppvarming: ta

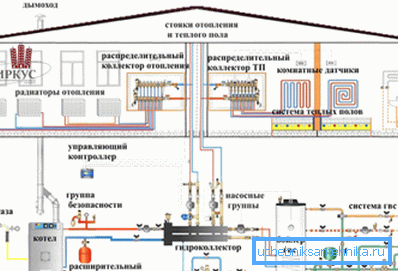

Ved installasjon av et varmesystem i et privat hus eller leilighet, er hovedmålet alltid å trekke ut maksimal effektivitet fra utstyret slik at pengene blir brukt på oppvarming av rommet.

Dette er mulig med riktig valg:

• ikke bare systemet og radiatorene;
• men også diameteren på rørene;
• så vel som materialet av deres fremstilling.

La oss lære å lage slike beregninger, ta hensyn til hvilke materialer som er mer lønnsomme og se et videoklipp på dette materialet.

Oppvarming rør

• Diameter og hydraulisk beregning av rørledninger er kun mulig hvis det er grunnleggende parametere for dette, for eksempel:

1. Produksjonsmateriale, for eksempel stål, kobber, støpejern, krysotilsement, polypropylen.
2. Innerdiameter.
3. Data om diameter og materiale av beslag og beslag.
4. Veggtykkelse av rør, beslag og beslag.

• Det er ikke klart hvor oppfatningen viste at når diameteren på rørene øker, øker kvaliteten på oppvarmingen, da varmeoverføringen øker med en økning i rørledningens område. Teoretisk sett er dette selvfølgelig veldig mye som sannheten, men i virkeligheten ser alt annerledes ut.
• Først av alt, for rør med stor diameter er det nødvendig å pumpe inn i systemet en stor mengde kjølemiddel som må varmes opp. Konsumet av forbruket energi (elektrisitet, gass, flytende eller fast brensel) øker derfor. Og rørene selv er ikke en oppvarmingsanordning (i radiatorer for oppvarming, konveksjonsmetoden brukes, det vil si effektiviteten øker betydelig), det viser seg at forbruket av materialer og energibærere ikke er begrunnet.
• I tillegg fører en økning i væsken i kretsen til en nedgang i trykket i systemet, og derfor må du installere en hjelpesirkulasjonspumpe for varmesystemet ved retur, noe som igjen medfører visse kostnader. Selv med en stor diameter av konturrørene er det selvsagt mulig å nå ønsket temperatur i et oppvarmet rom, men prisen på materiell og energikilder vil være for høy.

Advarsel! For optimal installasjon og drift av varmesystemet (ved valg av diameter), bør trykket i hver sirkulasjonsring være 10% høyere enn tapene som skyldes den hydrauliske motstanden.

Diameterbestemmelse

For profesjonelle beregninger på rørledningens diameter bruker varmeingeniører et stort antall formler, og slike beregninger er vanligvis nødvendig for prosjekter av flere etasjer boliger og offentlige bygninger, bedrifter og andre institusjoner. For ditt hjem er det lite sannsynlig at du trenger slike nøyaktige tall, så vi tilbyr deg en forenklet ordning som hver rørlegger kan bruke.

Formelen for slike beregninger er som følger: D = v354 * (0.86 * Q /? T) / V, og nå må vi bare erstatte verdiene av parametrene for bokstavene.

her:

• D er rørdiameteren (cm);
• Q - belastning på målområdet (kW);
• ?t - temperaturforskjellen i strømnings- og returrøret (t? C);
• V - kjølevæskehastighet i systemet (m / s).

Merk. Hvis kjølevæsken på kjelen er temperaturen 80 ° C og ved retur på kjelen 60 ° C, så vil verdien? T være lik? T = 80-60 = 20? C.

Proportjonalt forhold mellom gjennomstrømning og rørdiameter

Beregning av termisk effekt (belastning)

For å bestemme den optimale termiske kapasiteten til varmesystemet til et privat hus, kan du bruke følgende formel: Qt = V *? T * K / 860.

Nå, igjen, alt du trenger å gjøre er å erstatte tallverdiene for symbolene og her:

• Qt er ønsket varmeenergiutgang for et gitt rom (kW / h);
• V - volum av oppvarmet rom (m³);
• ?t - temperaturforskjellen i strømnings- og returrøret (t? C);
• K er varmeforsinkelseskoeffisienten til rommet (avhenger av type bygning, veggtykkelse og termisk isolasjon);
• 860 - konvertering til kW / h.

I den private sektoren kan bygninger være svært forskjellige fra hverandre, men likevel brukes de følgende verdiene av varmeforsinkelseskoeffisienten (K) ofte der:

• Hvis den arkitektoniske strukturen har en forenklet konstruksjon (tre, bølgepapp) og det ikke er isolasjon, så K = 3-4;
• Forenklet konstruksjon av en arkitektonisk struktur med lav grad av termisk isolasjon, for eksempel å legge en murstein i hel eller 405x400x200 mm skumblokk - her K = 2-2.9;
• I standard arkitektoniske strukturer (legges i to murstein og et lite antall vinduer og dører, er taket standard) K = 1-1.9;

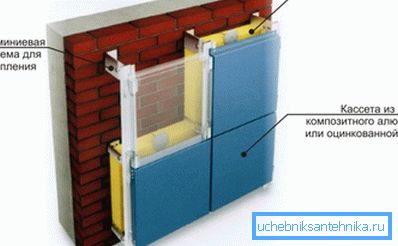

• Med høy grad av termisk isolasjon for standard arkitektoniske konstruksjoner med et lite antall vinduer og dører og et oppvarmet tak og gulv, indikerer instruksjonen at K = 0,6-0,9.

Hvis du trenger å beregne rørdiameteren, må du, som nevnt ovenfor, ha verdien av temperaturforskjellen mellom gaten og rommet. Innendørs, enten romtemperaturen (18-20 ° C) eller den som passer deg mest, er tatt som referansepunkt, og fra gaten må du erstatte gjennomsnittsverdien som er akseptert for din region.

For eksempel har rommet ditt et volum på 3,5 * 5,5 * 2,6 = 50,05 m³ og det er godt isolert, det er tykke eller isolerte vegger, gulv og tak er isolert, og vi bruker koeffisienten på 0,9. I Moskva er gjennomsnittlig lufttemperatur om vinteren -28 ° C, og for inneklimaet har vi en verdi på 20 ° C, da vil verdien av T være 28 + 20 = 48 ° C. I dette tilfellet Qt = 50,05 * 48 * 0,9 / 860? 2,5 / time.

Kjølevæskehastighet

Merk. Minste kjølevannshastighet for varmesystemer skal ikke være mindre enn 0,2-0,25 m / s. I tilfeller hvor hastigheten faller under denne verdien, begynner luft å slippe ut av væsken, noe som bidrar til dannelsen av luftpropper. I slike tilfeller kan effekten av kretsen være delvis tapt, og i visse situasjoner kan dette føre til en fullstendig inaktivitet i systemet, siden strømmen vil stoppe helt og dette vil skje når sirkulasjonspumpen kjører.

Tabell for å bestemme rørdiameteren

Merk. Tettheten av vann ved 80 ° C er lik 971,8 kg / m3.

Fluidets hastighet i varmekretsen kan være fra 0,6 m / s til 1,5 m / s, men i tilfeller hvor en større verdi blir observert, blir hydraulikkstøyen i systemet betydelig redusert, derfor vil vi ta en hastighet på 1,5 m / s som startverdi.

Når vi har alle nødvendige verdier, kan vi erstatte dem med formelen D = v354 * (0.86 * Q /? T) / V, i så fall vil vi ha D = v354 * (0.86 * 2.5 / 20) / 1 5? 1,34, da trenger vi et rør med en indre diameter på 14 mm

Selvfølgelig, når du gjør ditt eget varmesystem i ditt eget hus, er sannsynligheten for at du skal bruke formler for beregninger, ubetydelig, men i dette tilfellet har du en manual i form av tabeller som finnes i denne artikkelen. I tillegg tar tabellen hensyn til hvilken væskesirkulasjon som kan være tvungen eller naturlig.

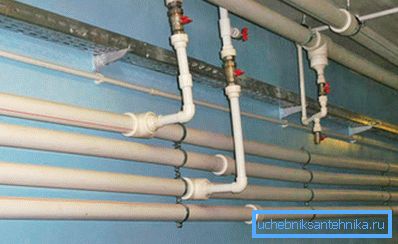

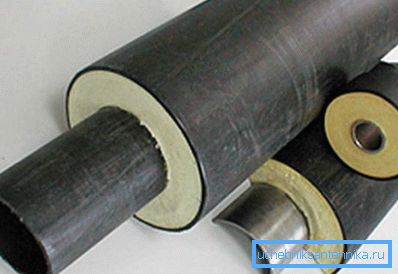

Foreløpig, oftest (spesielt innen privat sektor), radiator kretser, samt distribusjon av varmeledninger til gulvvarmesystemer, er laget av polypropylen. Av alt brukt i dette tilfellet, har dette materialet lavest termisk ledningsevne, men likevel, på de stedene hvor rørene passerer gjennom de kalde områdene, må de varmes opp.

konklusjon

Til slutt kan vi si at den vanligste ytre diameteren av polypropylenrør for varmekretser i privat sektor er 20, 25,32 og 40 mm. Varmeapparater til radiatorene er vanligvis laget med et tverrsnitt på 20 mm, av og til 25 mm, og tykkere rør brukes som stigerør.
