Hvordan lage dampvarme i et hus med en mursteinovn

Når du velger et varmesystem, anbefales det å dvele på den som drivstoffet er rikelig på i dette området. Siden gass ikke har nått fjerntliggende steder, prøver mange å installere varmeapparater som bruker faste eller flytende drivstoff. Vår oppgave i dag er å forklare hvordan du gjør dampvarme med egne hender ved hjelp av en varmeveksler installert i en mursteinovn.

Varmebæreren i et slikt system vil være enten vann eller damp. I dag er vi interessert i det andre alternativet, selv om disse to systemene ofte forveksles med hverandre. De har forskjeller og er ganske alvorlige, derfor er det i boliger tillatt å bruke bare vannkretsen. Dette skyldes usikker drift av dampoppvarming, når det er nødvendig å oppvarme væsken til en temperatur over 100 ° C.

Samtidig er prisen lavere enn for vann, og moderne beskyttelsesforanstaltninger bidrar til å unngå katastrofale konsekvenser. Imidlertid krever installasjon av dampvarme, for eksempel fra en murugn, mye innsats og tid. Nedenfor lærer vi mer om dette.

Operasjonsprinsipp

Nå vurder forskjellen mellom de to systemene, slik at du ikke er forvirret. Det vil også bli fortalt om fordelene og ulempene ved et slikt varmesystem.

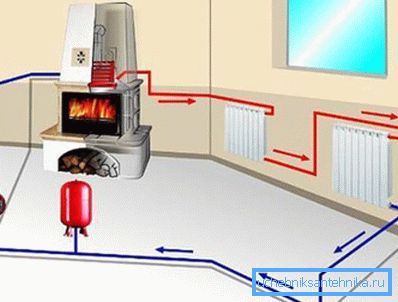

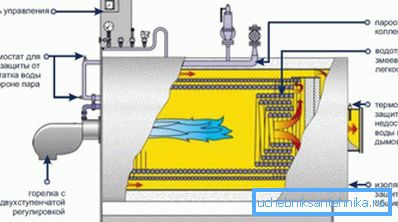

La oss se nærmere på hva dampoppvarming er:

1. I en tank blir det kokt vann som gradvis blir til damp.
2. Deretter går det gjennom rørledningen til radiatorer, noe som gir det varme til rommet.
3. I batterier kondenserer varmeoverføringsvæsken.
4. Det resulterende vannet strømmer inn i ekspansjonstanken og går igjen inn i varmeveksleren.

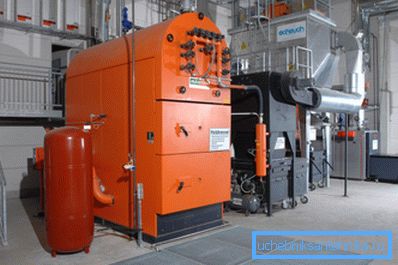

Tips: Generatoren for dampoppvarming kan fungere som en kjele, og arbeider med spillolje. Slike systemer installeres ofte i vaskerom og i garasjen.

Vær oppmerksom på at det ikke er ønskelig å bruke en stekeovn med dampgenerator til matlaging, fordi den ikke kan brukes om sommeren. Bedre på dette tidspunktet å komme opp med et alternativt alternativ. Det bør heller ikke brukes til plastrørledninger, det er ikke beregnet på slike temperaturforhold.

Montering Mønstre

Nedenfor ser vi de mest brukte alternativene:

1. Påfør naturlig og mekanisk sirkulasjonssystem kjølevæske. I det første tilfellet må varmeveksleren plasseres under nivået på alle rør og radiatorer i en vinkel. I den andre - krever installasjon av en pumpe som gir uavbrutt bevegelse av varmeveksleren.
2. Rørvarmesystemet i drift bruker prinsippet om seriell tilkobling av radiatorer når kjølevæsken beveger seg gjennom rørledningen, beveger seg fra ett register til et annet. Som et resultat er den første den heteste, samtidig, den siste - nesten avkjølt. Vi anbefaler å bruke en slik ordning for små rom opp til 80 m2.

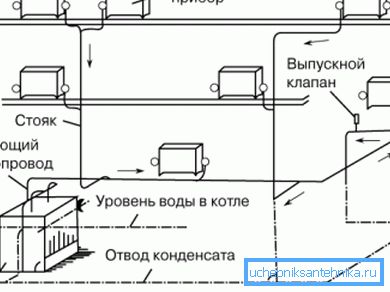

1. To-rørsystemet passer godt til store hus, spesielt to-etasjers hytter. I dette tilfellet er radiatorene koblet i det parallelt med forsynings- og kondenseringsrør. Kjølevæsken i denne ordningen leveres til alle batterier med samme temperatur, slik at det ikke har tid til å kjøle seg ned.

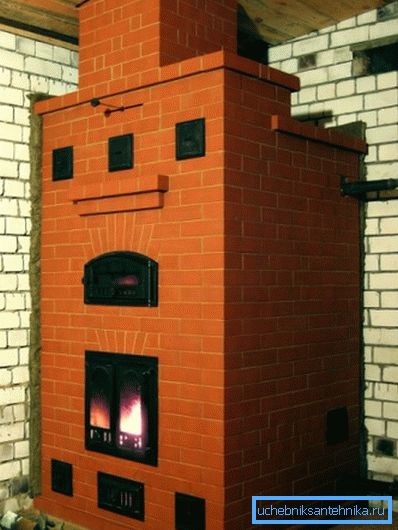

Den uavhengige enheten av dampvarme fra murugnen

Forbered utstyr og materialer:

• gi radiatorer under hvert vindu;

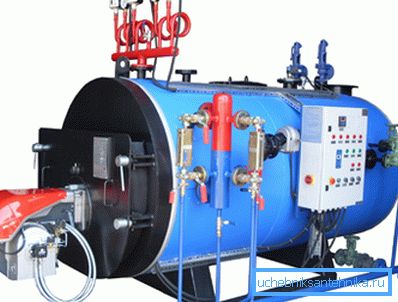

• varmeveksler - dampgenerator eller vannrørskjele;

• rør til damp og kondensat. Det anbefales å bruke galvanisert stål eller kobber;
• koblinger, albuer, rørklemmer, ventiler - ventiler for luftavlastning, ventiler;
• batterikonsoller;
• hydraulisk lås for dampledning tørking;
• reduksjon og kjøleenhet;

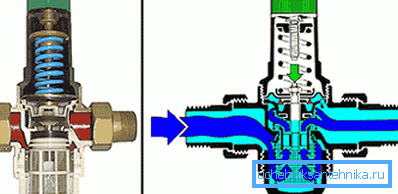

• å redusere trykket i systemet - trykkreduserende ventil;
• sveise maskin;
• pumpe;
• kondensatoppsamlingstank.

Tips: Anbefalt dyrt utstyr til leie.

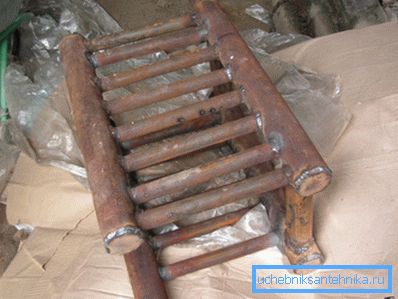

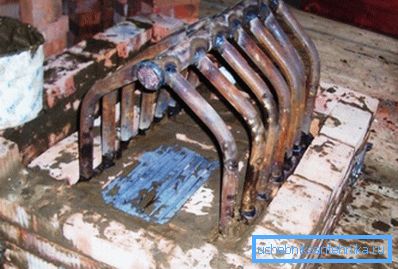

Du kan selv gjøre det eller bestille varmeveksleren til en mursteinovn:

1. Forbered metallrør med en veggtykkelse på 2,5 mm, samt en sveisemaskin.
2. Koble dem i form av en spole, mens du overvåker sveisens kvalitet. Omtrentlig beregning - 1 m2 overflaten av spolen kan gi opp til 9 kW.
3. Sjekk etter lekkasje etter fabrikasjon. Vi anbefaler ikke å bruke vann, da slaggerinntak vil falle under høyt trykk og fistler vil dukke opp.

Det er bedre å bruke en metode kalt "parafin på kritt." I så fall sirkel alle sveisene med kritt og hell fotogen i strukturen. Mel vil mørke selv i tilfelle den minste porene, da fotogen vil lekke inn i den.

prosessen

Nedenfor er en veiledning som vil hjelpe deg å forstå det:

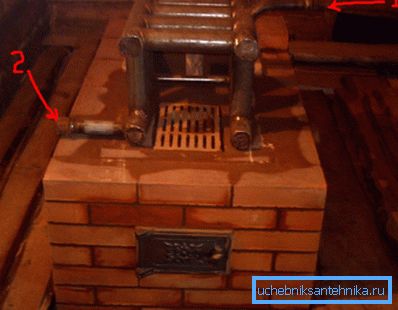

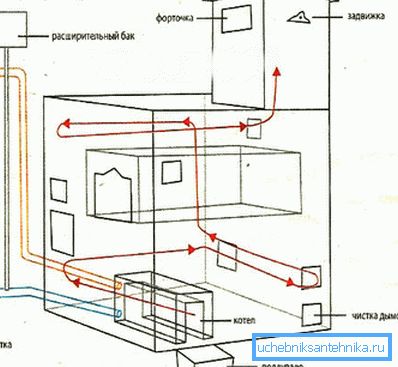

1. Monter varmeveksleren i ovnen under leggingsfasen.
2. I henhold til den forhåndsdefinerte ordningen under vinduene monteres batteriene. Ved å installere på hvert trykk for luftfrigjøring.
3. Koble tilførsels- og returrørledningen til dem.

Tips: Når naturlig sirkulasjon gir en liten skråning med en hastighet på 3 mm per 1 m.

1. Installer sikkerhetsventiler foran hvert register av sikkerhetshensyn, samt en ventil foran hele systemet.
2. Plasser en trykkreduksjonsventil og kjøleutstyr ved begynnelsen av rørledningen.
3. På slutten av rørledningen plasserer du en kondensatoppsamlingstank som må dreneres tilbake til varmeveksleren i en skråning.

Tips: Ikke bruk en membranutvidelse til slike formål, fordi den er konstruert for temperaturer opptil 85 ° C.

1. Hvis en sirkulasjonspumpe er utstyrt, må du installere den foran ovnen i returrøret.

Anbefalinger fra spesialister:

1. Hvis en murugn er utstyrt med en varmeveksler, dannes mer sot i skorsteinen enn uten den, så det må rengjøres oftere.
2. Med den naturlige sirkulasjonen av kjølevæsken, bør ovnen plasseres i kjelleren, så kondensatet vil strømme fritt til det laveste punktet.
3. Monter alltid ventilen - dette forhindrer en mulig ulykke, og selve systemet vil bli sikrere.

1. Vær oppmerksom på at hvis du bruker et tvunget system med en elektrisk pumpe, vil det være svært vanskelig å stoppe ovnsoperasjonen ved strømbrudd.
2. I et trehus er oppvarming med damp etablert på samme måte som i et murhus. Du trenger bare å overholde brannsikkerhetskravene, og beskytter treet mot overoppheting.

konklusjon

Fra artikkelen lærte du å lage dampvarme, samt det faktum at bruk i privat bolig er billigere enn vann, selv om det er mer farlig å bruke. Derfor er det nødvendig å følge instruksjonene strengt og gi systemet spesielt utstyr som øker sikkerheten.

Du kan bestille en varmeveksler fra spesialister eller gjøre det selv. Installasjon og tilkobling av radiatorer er ikke vanskelig. Videoen i artikkelen vil hjelpe deg med å finne mer informasjon om dette emnet.
