Hvordan lage et landhus elektrisk oppvarming: installasjon i

For å kunne montere elektrisk oppvarming av et landsted, er det først og fremst å etablere uavbrutt strømforsyning, hvor spenningen alltid vil være minst 210-230V. Hvis vi snakker om en vannkrets som radiatorer eller et gulvvarmesystem, er det allerede nødvendig å sørge for trykkvannsforsyning for rettidig tilførsel av vann til systemet.

Men dette krever ofte også tilkobling av en elektrisk pumpe. Enkelt sagt er det visse forhold som er nødvendige, og vi (med tanke på at de eksisterer) vil fortelle om oppvarming av Galen, om tilkobling og funksjon, og også vise et videoklipp om dette emnet.

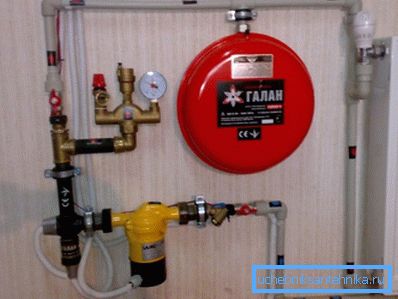

galen

Hva er det

Det er bemerkelsesverdig at kjelen selv ikke oppvarmer vannet her, som det for eksempel skjer med en kjele - temperaturen på væsken stiger her på grunn av polarelektroder (instruksjonen krever jordforbindelse - PUE og GOST 12.1.030-81). Men strømmen kommer her på samme måte som varmeelementet.

Bare i dette tilfellet lukker nettverket ikke gjennom varmespolen, men gjennom væsken, det vil si, er oppvarmningskilden i Galanu selve vannet. Denne metoden for oppvarming er mer effektiv enn varmeelementet - effektiviteten er høyere enn ca 20%.

Hvis man ser på prosessen fra et kjemisk synspunkt, kan det bemerkes at oppvarmingen utføres ikke ved elektrolyse, men ved ionisering. Hvis det uttrykkes tydeligere, kan vi si at den nåværende frekvensen i vårt nettverk er 50 Hz, derfor vil polariteten til elektrodene endres 50 ganger per sekund.

Slike skarpe dråper med samme periodicitet styrer ioner til den ene eller den andre - bevegelsen skaper energi, som igjen øker temperaturen på vannet.

Det er bemerkelsesverdig at lekkasje av væske i en slik kjele har nesten ingen effekt på sikkerheten - hvis tanken er skadet og vann strømmer ut av det, så er det ingen leder for å lukke kretsen, derfor slår systemet automatisk av. Dette fysiske mønsteret eliminerer muligheten for et brannsystem.

Anbefaling. Argus-Galan væsken brukes som varmebærer; bruken av væsker i systemet som ikke er levert av Galan CJSC, selv om de er antifreezes for varmesystemer, er garantien ugyldig. Også elektriske varmekjeler for denne typen hus skal ikke kobles til automatisering, som ikke anbefales av produsenten.

Tabell over mulig valg av kjeler etter parametere

Advarsel. For tiden blir elektriske varmesystemer for boliger fra firmaet Galan blitt endret. Derfor, i tabellen ovenfor, kan det være mindre avvik fra parametrene til de nyeste modellene.

montering

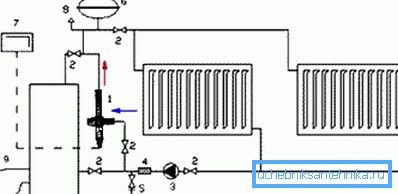

Tall betyr følgende:

1. Elektrisk kjele (varmeapparat eller elektrode).
2. Kuleventil type.
3. Sirkulasjonspumpe
4. Filter.
5. Ventil for nedstigningen.
6. Utvidelseskapasitet.
7. Automatisk kontroll.
8. Beskyttelsesgruppe

• Hvis du vil installere et Galan-system med egne hender, betyr det at du vil ha en dobbeltrørskrets (tilførsel og retur) av lukket type. I tillegg kan installasjon av elektrodekjeler kun gjøres i vertikal stilling og bare over radiatorer, da dette er vist i det øvre diagrammet. I tillegg bør diameteren av kjeleenheten og tverrsnittet av stigerøret svare til en tomme og en kvart eller 32 mm.

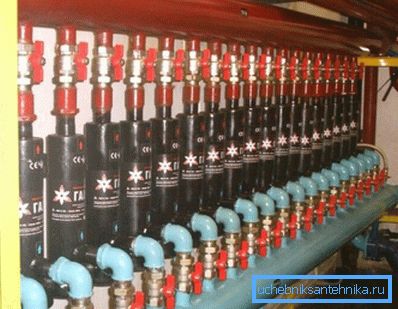

• I tilfeller der en modulær eller parallell tilkobling av kjeler er laget, skal tverrsnittet av stigerøret beregnes individuelt, for hvert enkelt tilfelle, avhengig av antall moduler som brukes. Stamrør eller solsenger skal i alle fall ha en diameter på 25 mm, og bøyer til radiatorene - 20 mm (det betyr den ytre delen av polypropylen).

Merk. De første 1200 mm tilførselsrørene må ikke galvaniseres, ha en diameter på 32 mm, og har også en vertikal innretning. Denne kombinasjonen øker ioniseringssonen, noe som igjen øker effektiviteten til kjelen.

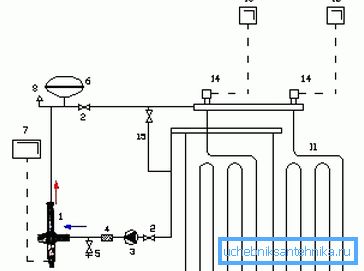

Forklaring:

1. Elektrisk kjele for oppvarming (oppvarming eller elektrode).
2. Kuleventil type.
3. Sirkulasjonspumpe
4. Filter.
5. Ventil for nedstigningen.
6. Utvidelseskapasitet.
7. Automatisk kontroll.
8. Beskyttelsesgruppe
9. -
10. -
11. Varmekrets.
12. Automatisk kontroll til konturen.
13. Termostat.
14. Bypass med tilbakeslagsventil og termostat.

• I tillegg kan elektrisk oppvarming av et trehus (murstein, blokk) gjøres ved hjelp av et oppvarmet gulvsystem, hvor kjølevæsken blir oppvarmet av de samme elektrodekjeler. Tilkoblingsordningen forblir den samme som med TENOV-enheten, men driftskostnadene vil synke betydelig på grunn av økt effektivitet.

konklusjon

Det er trygt å si at elektrikeren til et landhus med Galan-systemer raskt øker popularitet, til tross for at dette til en viss grad er fortsatt kunnskap. Og dette er ikke overraskende, siden alle gode ting blir svært raskt absorbert av forbrukermarkedet.
