Hvordan legge et varmt gulv under laminatet

09-05-2018
Varme

Det er kjent at moderne gulvlaminerte belegg ikke gir nivået på varmebalanse som oppnås ved bruk av klassisk tre. Derfor legges leggingen av slike belegg ofte sammen med arrangement av et spesielt varmesystem under dem (den såkalte gulvvarmen), som kan ha følgende forestillinger:

  • vann oppvarming system;
  • elektrisk oppvarming, implementert ved hjelp av et spesielt kabel;
  • elektrisk oppvarming ved hjelp av en infrarød kilde.

I denne artikkelen vil vi analysere hvordan du legger et varmt gulv under laminatet med egne hender, vurdere alternativene for å installere en infrarød film og varmekabel, samt vise bilder og videoinstruksjoner.

Stiftelsen forberedelse

Stiftelsen forberedelse

For at noen av de valgte alternativene skal tjene lenge, er det nødvendig å arbeide for at gulvnivået er så nært som mulig til det ideelle. Hvis du allerede er klar, kan du gå videre til den praktiske delen av installasjonen av varmeelementer. Før du begynner å ta noe, må du analysere følgende punkter:

  • Hva er høyden på takene. Vil det være mulig å heve gulvet eller senke gulvnivået. I en leilighet eller på en balkong kan du bare gå ned til nivået av et eksisterende skred, til betongplater. I et privat hus, hvis det ikke står på en bunkefond, kan du gå dypere til ønsket verdi.
  • Fjerner alle gamle gulv. Det er bedre å slå ned flisen med en perforator. Hele territoriet er rengjort. Eventuelle knuter eller limrester fjernes.

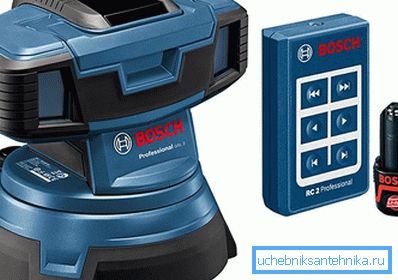

Lasernivå

  • I tilfelle da det ble bestemt å forlate det eksisterende slipset, er det viktig å vurdere nivåfallet over hele flyet. For dette perfekte lasernivået. Det er nødvendig å projisere en linje på veggene, måle avstanden til gulvet fra det ved hjelp av et målebånd (denne operasjonen kan utføres ved hjelp av vannstand. En etikett legges på en av veggene og overføres deretter til alle andre. Målinger er laget av dem.).
  • Fylling av et tomrom

    Hvis du finner ut at forskjellen i verdier ikke overstiger 10 mm, blir selvnivellerende blandinger best brukt til å kompensere for det. For å kunne jobbe med dem fant sted på ønsket nivå, er det viktig å respektere proporsjonene som er spesifisert av produsenten. Etter fortynning spylles væsken bare på gulvet. I dette tilfellet bør alle hullene være forseglet, slik at løsningen ikke går bort. Etter helling er hele området dekket med en nålevalse eller en hakkede trowel. Dette fjerner luftbobler. Hvis forskjellen er over 30 mm, vil det være nødvendig å fylle sement-sandblandingen. I dette tilfellet kan du også bruke den forrige versjonen, men kostnaden for slikt arbeid vil bli mye høyere.
  • Når takhøyden ikke tillater å heve gulvet enda høyere, ved bruk av en perforator eller en jackhammer, fjernes den gamle skruen. Etter at det nødvendige laget er fjernet, er det laget et tøft gulv. Til dette formål er fyrtårn satt opp på betongplater. Du kan bruke spesialverktøy, i stedet for at de passer til metallrørskjæring. Guidene er arrangert i løpet av leggingen av fremtiden. I første omgang er ett element eksponert. Til dette formål er veggene merket med høyden på fremtiden. Du kan bruke anbefalingene fra forrige trinn. Videre, ved hjelp av konstruksjonsnivået, overføres flyet til styret. For å fikse det godt over hele lengden, er det laget lining av løsningen. Etter at han grep, kan du plassere den neste på den utsatte stripen. Videre fylles intervallene mellom merkene med den fremstilte blanding og, basert på regelen på bakene, utføres sammentrekningen. Samtidig er det viktig å sørge for at det ikke er tomt plass under merkene, ellers vil kobleren klemme og alt arbeidet vil bli ødelagt.
  • Etter tre uker etter full modning og tørking av det helles fundamentet, kan du gå videre til neste trinn i installasjonen av det valgte gulvvarmealternativet.

Termisk gulv basert på infrarød film

Termisk gulv basert på infrarød film

Det varme gulvet i noen av disse typene gjør det ikke bare mulig å varme opp overflaten av belegget, men også luften inne i rommet. Men implementeringen av hver av dem har en annen kostnad og besværlig. Det er derfor, før du legger det varme gulvet, du bør bestemme hvilken type oppvarming systemet er. For eksempel bør du tenke på fordelene med IR-film:

  • Enkel installasjon av ovner av denne typen som ikke krever utarbeidelse av et spesielt slips (obligatorisk ved vann- og kabeloppvarming);
  • pålitelighet og holdbarhet av materialet som brukes
  • Tillatbarheten av leggingen av laminatet umiddelbart etter leggingen av IR-filmen, som er montert på et tørrgittersubstrat;
  • lavt strømforbruk.
  • Du trenger ikke å løfte gulvet.

Før du legger filmens varme gulv, må du sørge for å fylle opp alle nødvendige elementer for arrangementet.

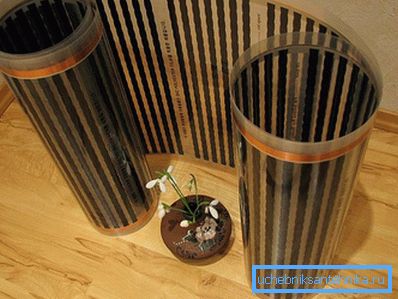

Infrarød film

Før du kjøper et sett, er det nødvendig å nøyaktig regne ut området som dekkes av systemet, noe som gjør det mulig å bestemme de nødvendige mengdene infrarød film, reflekterende materiale og et spesielt beskyttende belegg som legges over varmeren.

Det er nødvendig å fortsette av det faktum at reflekterende materiale legges over hele gulvområdet, og den infrarøde filmen passer bare i områder som er fri for møbler.

Utstyret for filmgulvvarme inkluderer:

  • termostat;
  • temperatur sensor (sensor);
  • Spesielt termisk reflekterende substrat;
  • termisk film.

I tillegg til arbeidet trenger du vanlig saks, tang, en skrutrekker, en kniv og lim for liming av film.

Varmeelementmontering

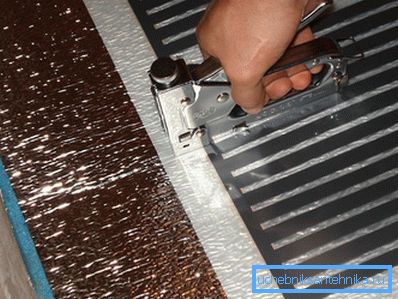

Installasjon av infrarød varmeapparat

Installasjonen av systemet begynner med et spesielt substrat av polyuretanskum, så gjør vi:

  1. Striper av varmebegrensende film legges over hele overflaten av gulvet (arbeidsflate opp), som er sikkert festet med et spesielt tape.
  2. Deretter går de videre til leggingen av den infrarøde filmen selv, som bare legges på de områdene som er fri for møbler, innrammet ca 10 cm fra veggene. (Oppsettet av varmeelementene med indikasjon på møblene skal forhåndsbehandles). Råd og det faktum at kutte oppvarmingsfilmen bare er tillatt på utvalgte steder merket på materialet med en strekket linje med et saksskilt.
  3. Deretter plasseres de enkelte varmestråler på substratet i en avstand på minst 5 mm (men ikke mer enn en centimeter) fra hverandre.
  4. I tillegg tilkobling av infrarøde varmestrimler langs hele lengden er kobbertråd lagt med et tverrsnitt på ca. 1,5 mm2.
  5. Filmen er koblet til strømforsyningsutstyret ved hjelp av spesielle kontakter som er satt inn i den ledende bussen og klemmet med tanger. Etter dette må tilkoblingspunktene være beskyttet av bitumenisolering, som er inkludert i leveringsområdet for oppvarmet gulv.

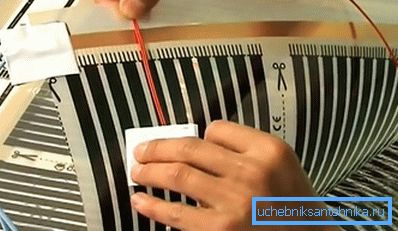

Termisk sensor tilkobling

Etter tilkobling av filmen, gå til installasjon av en temperatursensor, som gir automatisk justering av systemets varmemodus. For å gjøre dette, i en avstand på 20-25 cm fra veggen med en termostat som er festet på den, er det laget en stempel ved hjelp av en perforator til en dybde på ca 2 cm. Derefter plasseres sensoren selv i den, som bør ha direkte kontakt med det varmeisolerende substratet.

Ved ferdigstillelse av montering av tilleggsutstyr, produsert i samsvar med instruksjonene som er festet til settet, vil det være nødvendig å kontrollere infrarøde gulvbelegg for ytelsen.

Under testen er det nødvendig å sørge for at alle IR-filmstrimlene varmes opp når strømmen leveres. Og bare etter å ha sørget for at alle elementene virker, kan du fortsette installasjonen av laminatbelegget, lukke varmesystemet med en spesiell varmeisolerende film.

Basert på varmekabel

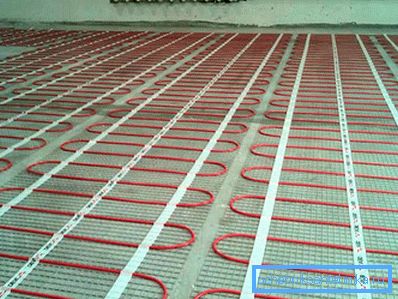

Kabel gulvvarme

Vanligvis er dette alternativet brukt under flisen, fordi det gir bedre varmeoverføring. Men det ligger også under laminatet. Før du fortsetter installasjonen, er det viktig å finne ut hvilken type varmekabel som skal brukes.

  • Standard eller resistiv. Stacked kan være single-core og two-core. Sistnevnte er mer praktisk, siden kretsen i den allerede er stengt og slutten ikke trenger å returneres til tilkoblingsboksen. For enkel montering legger produsenten ledningen i spesielle matter.
  • Den selvregulerende. Denne kabelen vil automatisk opprettholde den nødvendige temperaturen, selv om installasjonen passerer under overflatene av forskjellige materialer. Det er mye dyrere enn forrige versjon.

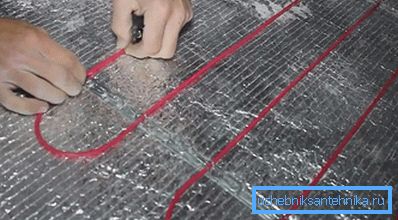

Montering av varmekabel på varmeisolerende base

Metoden for legging og sekvensen av handlinger for disse to ledere vil være den samme. For å kunne beregne hvilken lengde som kreves, må du vite gulvområdet. Trekk fra behovet for stasjonære gjenstander. Videre er den omtrentlige ordningen for legging trukket. Trinnet som de enkelte svingene vil finne, bestemmes ved å dividere området ved hjelp av kabellengden, og resultatet blir multiplisert med 100.

  • Hvis det er kaldt rom under gulvet, er det nødvendig med ekstra oppvarming med skumplater eller skumpaneler. I dette tilfellet må du gå dypere inn i screed, hvis du ikke kan øke nivået. Når det er tillit til at alt er godt isolert og overflaten er kvalitativt justert, kan du gå videre til neste trinn.
  • En grundig rengjøring av området. Det er nødvendig å kvitte seg med alle småstein eller andre elementer som senere kan skade kabelisoleringen. For disse formål er det bedre å bruke støvsuger.
  • Påfør et lag av primersammensetning. Dette er nødvendig for å fjerne rusk, styrke overflaten, og forbedre vedheft med fremtiden.
  • Dette trinnet utføres i henhold til dine ønsker. Et lag av skumpolyuretanbånd med folie legges over hele overflaten. Arkene er forbundet med hverandre med forsterket tape.
  • Sensoren er installert og stedet for termostaten er forberedt. Sistnevnte skal være plassert i en praktisk høyde, men ikke under 30 cm. En grov 20 mm bred er kuttet i veggen, på gulvet, i en avstand på 50 cm, akkurat slik en utsparing er laget. I det er korrugeringen, loddet fra den ene enden, plassert. Den har en indikator. Signal ledninger fra den blir brakt i en boks der operasjonselementet vil bli installert.
  • Hvis alternativet ble valgt i matter, kan du begynne å legge dem. Hvis det er nødvendig å utfolde nettet, klippes nettverket med vanlig saks. For en kabel uten matte, er det nødvendig å lage spesielle holdeplater. De er skrudd på gulvet med dugg og skruer. Trinnet mellom dem skal være 50? 100 cm.
  • Tilførselsledningen er kald. Den kobles til oppvarming, vridningen er forseglet med et varmekrympeslange og festet under en av bærebrakettene på platen.
  • Kabelen er montert i henhold til tegnet skjema med det beregnede trinnet. Under dette arbeidet er det bedre å sette på tøfler med en myksåle på føttene for ikke å skade lederen.
  • På dette stadiet må du sjekke motstanden og sammenligne den med den anbefalte. Også i passet er kabinettmønsteret angitt. Neste er tilkoblingen til termostaten sin installasjon på plass. Noen produsenter tillater inkludering av hele systemet i et minutt for å teste ytelsen.
  • Deretter helles skredet. Dens tykkelse må være minst 3 cm. På samme tid må du kontrollere at alle hullene under kabelen er fylt. Hvis du legger et underlag av polyuretan, er det nødvendig hver 30? 40 cm for å lage en spalte-størrelse på 10? 15 cm. Det er nødvendig at det var en innstilling med hovedlaget.
  • Etter fullstendig tørking av det fylte laget (vanligvis tar det 3 uker eller mer), kan du slå på gulvet.

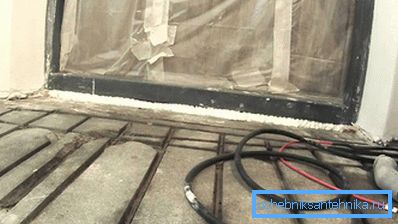

Sett inn en kabel på et varmeisolert gulv i en kobler

Det er et annet veldig interessant alternativ som kan forenkle installasjonen av kabel gulvvarme. Hvis gulvet ditt er godt isolert og et helt nivå av strømpe helles, kan du fortsette som følger. En plan er tegnet etter hvilken kabelen skal legges. Den motstående gulv er fjernet, overflaten rengjøres. Bildet overføres til gulvet. Ved hjelp av grinder eller veggjeger er sporene skåret ut i henhold til diagrammet. Deres dybde bør være slik at lederen ligger flush. Neste er leggingen, tilkoblingen og etterbehandling.

Vann gulvvarme

Varmt vann gulv

Vannoppvarmet gulv kan også legges på flere måter. For å varme bæreren kan brukes som en installert kjele, og en spesiell stigerør ved sentralvarme. Det er produkter der transportøren er i forseglede rør, og oppvarmingen utføres ved hjelp av ledere som ligger langs hele lengden. For legging under laminatet er ideelle løsninger polystyrenskum og tre. Deres fordeler er:

  • Du trenger ikke å fylle skittet ovenfra;
  • Den beste termolysen takket være aluminiumsplater;
  • lav vekt - ideell for svake gulv;
  • rask installasjon i forhold til en vanlig varmeisolert gulv;
  • forberedt leggemønster.

Kontroller gulvnivået

Før du begynner, sørg for at gulvet ditt har en flat overflate og at forskjellen ikke er mer enn 0,2 cm pr 1 m2. Sekvensen av handlinger vil være som følger:

  • Hele området er nøye rengjort. Påfør et primerlag.
  • Etter fullstendig tørking legges hydrobarrieren i form av en polyetylenfilm. Sørg for å respektere overlappingen mellom de 10 cm dofene. Sømene limes med tape. Vegget er slått på høyden av fremtidig isolasjon.
  • Langs omkretsen av veggen utfolder et spjeldbånd.
  • Det neste trinnet vil være installasjon av isolasjonsplater. De må være med spesielle sjefer eller spor. I noen tilfeller er spor anordnet for å fikse dem sammen.
  • Toppmonterte spesialmetallplater. De har et spor hvor røret skal legges. Trykk platene slik at de er festet mellom isolasjonens fremspring. De skal ordnes etter det valgte rørleggesteget.
  • Boksen er montert, en samler er installert i den og hovedforsyningen fra en kjele eller annen kilde er laget.
  • I en av ventilene på tilførselsgrenrøret kobles rørets ende. Deretter legges det i sporene i henhold til det valgte mønsteret. Det er viktig å huske at du må starte fra ytterveggene slik at den høyeste temperaturen er nær dem.
  • Den andre enden blir matet til utløpsgrenrøret.
  • Systemet blir krympet. For å gjøre dette er det fylt med vann og trykket stiger til 10 atmosfærer ved hjelp av et verktøy designet for dette formålet. I denne tilstanden er hele strukturen igjen i en dag. Hvis du har sjekket alt, er det i orden, så kan du gå videre.
  • Overfra holder filmen eller et lag av det laget skumpolyuretan seg innenfor.
  • Deretter monteres laken av gipsfiber. De vil gi større stabilitet til hele strukturen, og vil også være grunnlaget for etterbehandling av gulv.

I tilfelle av en elektrisk versjon av et oppvarmet gulv med lukket sirkulasjon. Sekvensen av handlinger vil være nøyaktig det samme. Den eneste advarselen er installasjonen av temperatursensoren, som følger med. Det er vanligvis nødvendig å plassere det i nærheten av rørene. I tillegg må du ta vare på tilførsel av ekstra kabel fra sentralbordet. Tverrsnittet skal være tilstrekkelig for full belastning. Det er også viktig å gi en god maskin.

Fordeler med et varmt gulv

Takket være den oppgitte informasjonen, vil du kunne velge alternativet som vil være den beste løsningen under spesifikke forhold. Prøv å ikke lagre på komponentene. Ideelt sett er levetiden til et slikt system 50 år eller mer. Det er viktig å huske at rørets kontur ikke skal bestå av segmenter, alt skal passe i en stripe. I nødstilfeller er det tillatt å bruke en permanent forbindelse, som er gjort ved hjelp av et spesielt krympeverktøy.
