Hvordan utstyre en murstein skorstein for en solid kjele

27-02-2018
Varme

Hvis du bestemmer deg for å bygge et hus der en solid kjele er utstyrt med varmesystemet, må du bestemme hvor du skal installere skorsteinen. Når du utvikler et prosjekt og under installasjon av sistnevnte, er det nødvendig å ta hensyn til forholdet mellom varmeproduksjon og varmetap. Brick skorstein for solid kjele skal installeres i henhold til alle forholdsregler for renslighet av luften i rommet og brannsikkerheten.

Vår oppgave i dag er å fortelle om installeringsregler for denne typen skorstein, legging, samt materialer og verktøy som er nødvendige for arbeid.

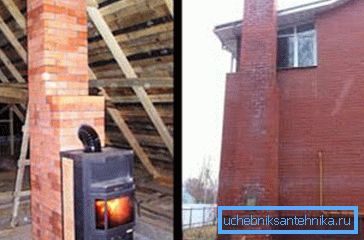

Innvendige og utvendige murstein skorstene for faste kjeler

Generell informasjon om deler av røyksystemet

Vi starter med en solid kjele, som er en oppvarmingsenhet av klassisk type. Den finnes i nesten alle private hus, hvor det ikke er gassforsyning. Det er praktisk fordi det i brennstoffkammeret er mulig å brenne både kull og brensel og torv.

For å få maksimal varmeoverføring fra utstyret, er det nødvendig å beregne og produsere skorsteinen riktig, når det gjelder murstein.

Det må oppfylle følgende krav:

  • ikke å presentere hindringer for tilførsel av luft som er nødvendig for effektiv drift av varmeapparatet;
  • å skape en støt som oppstår på grunn av forskjellen i temperatur og trykk som er tilstrekkelig til å avlede forbrenningsprodukter.
Korrekt og feil tilkobling av fastbrennkjelen til skorsteinen

Røykrør for faste kjeler kan gjøres fra:

  • murstein;
  • visse merker;
  • keramikk.

Det klassiske alternativet er en murstein skorstein, som du kan gjøre med dine egne hender.

Installasjonsregler

Ofte har huseiere i seg selv, eller uaktsomme arbeidere kommer over til dem, som tror at de kan avvike noe fra allment aksepterte krav. Som et resultat oppstår ulykker, som dessverre kan ende i døden.

På bildet - høyden på røret over taket, avhengig av fjernelse av kjelen fra sentrum av bygningen

For å unngå at dette skjer, anbefaler vi sterkt at du følger anbefalingene nedenfor:

Brannsikkerhet
  1. Mellom brennbare overflater og skorsteinens yttervegg skal være minst 380 mm.
  2. Med passasjen av kanalen gjennom interfloor overlapping, må du lage høy kvalitet isolasjon. Dette er nødvendig for å hindre brann.
høyde
  1. En svært viktig parameter i konstruksjonen av skorsteinen, da den direkte påvirker utkastet og fjerning av forbrenningsprodukter.
  2. Hold skorsteinen over taket. For eksempel, hvis taket er flatt, er det nok å heve strukturen over det med 1 m.
Kondensatdrenering Instruksjonen krever at denne tilstanden oppfylles for enhver type skorstein. Det er nødvendig å skaffe plass til kondensatutfylling, vedlikehold og også for rensing fra sot og mulig rusk. Ellers vil trykket gradvis reduseres i en slik grad at røyken vil strømme inne i rommet.
seksjon Det indre tverrsnittet langs hele lengden av røret bør være det samme. Ellers vil det sterkt svekke passasjen av forbrenningsprodukter.
i tillegg
  1. Designet skal ha vegger på minst 100 mm tykk.
  2. Det er forbudt å lage horisontale seksjoner på mer enn 1 m.
Hva er skjemaet til skorsteinen for en solid brennstoffseksjon

Hvorfor foretrekker mange mennesker mursteinskorstein? Det avhenger av at eksosgassene kan varme opp til en temperatur på 600? С, så designet må være motstandsdyktig overfor det.

Teglsten tilsvarer denne parameteren så mye som mulig, selv om prisen på skorstein murverk fungerer, og selve materialet er ikke så billig i dag. Men etter installasjon, kan du ikke bekymre deg for det lenge.

Tips: Bruk brennstoffmørtel til mursteinens skorstein ved konstruksjonen, og da kan du beskytte den mot de skadelige effektene av aggressivt syreslam og kondensat.

Hvordan ligger murstein skorstein

Legningen av et røykgitterrør kan ikke kalles en enkel okkupasjon, dette vil kreve viss kunnskap og ferdigheter for å forstå teknologiske prosesser.

  1. Et enkelt alternativ er en skorsteinanordning, når en mursteinskanal må være innvendig i veggene. I dette tilfellet er en ubøyelig aksel med et tverrsnitt av murstein (250 mm) igjen. Tverrsnittet av skorsteinen kan beregnes i henhold til følgende standarder: 1 kW = 0,08 m2. Følgelig, hvis kraften til fastbrennstoffkoker er 10 kW, må røntgenrørets tverrsnitt være minst 0,8 m2 eller ca. 300x300 mm.
Hvordan beregne skorsteinen for varmekjelen avhengig av strømmen til sistnevnte
  1. Når du oppretter en egen skorstein, bør du være veldig forsiktig og ansvarlig i arbeidet. Når du legger murverk, vær særlig oppmerksom på vinkler som skal være helt flate. Sørg også for at det ikke er noen fremspring på veggene.
Separat skorstein skal være strengt vertikal

Tips: En skorstein ikke tilstøtende veggen må gjøres strengt i vertikalplanet.

  1. Skorstenen ved siden av veggen for pålitelighet bør i tillegg festes ved hjelp av ankre, som skal plasseres etter ca 4-5 rader. I dette tilfellet bør du også tenke over hvor de teknologiske og revisjonsåpningene vil bli plassert.

Tips: sørg for å lage bunnen av skorsteinluken gjennom hvilken du enkelt kan fjerne akkumulert sot.

  1. For å øke effektiviteten i konstruksjonen, må rørets indre overflate være jevn og glatt, så vil røyken kunne gå utenom uhindret.
  2. En av de vanligste alternativene som brukes til innsiden av kanalen, plastering "under mitten". Takket være bruken av denne metoden vil dens seksjon i form være så nær sirkelen som mulig. Selv om noen eksperter anser denne innredningsmetoden upraktisk, vil det etter en tid begynne å avfalle og tette røykrøret.
Murstein skorstein inni

Tips: Fôr utsiden av skorsteinen med murstein eller kledd takmateriale for å beskytte det mot forvitring.

Hva du trenger for å forberede deg på arbeid

Enkelheten i konstruksjonen ligger i det faktum at for konstruksjonen er det nok å ha en murstein og en mørtel for å legge den på hånden.

Du bør imidlertid ikke behandle arbeidshøyden, det bør gjøres i henhold til alle regler og nøye, ellers vil varmesystemet ditt bare ikke fungere riktig, og røret må demonteres og flyttes, noe som er en stor kostnad.

Verktøy for arbeid
  1. Når du velger en murstein, må du sørge for at den er brent. Materialets farge skal være jevn på alle sider. Kantene er jevne og klare, noe som gjør det mulig å lage sømmer av liten tykkelse.
  2. Forbered løsningen på en spesiell måte og inkludere sand, leire, sement og vann i sammensetningen. Spesielt viktig er valget av sand, som skal være bra, noe som vil gjøre løsningen mer plastisk.
  3. Forbered deg på verktøyene:
    • sparkel;
    • hammer pickaxe;
    • roulette hjulet;
    • byggnivå og plummet;
    • Spade for løsningen;
    • byggelinje.
    Legge av murstein skorstein for fast kjele

    Legge inn funksjoner

    1. Arbeidet starter direkte fra varmeren.
    2. Det er mulig å koble kjelen med en murstein skorstein med et rør av riktig størrelse og diameter.
    3. Sørg for å lede med bandaging mellom rader. I prinsippet ligner det byggingen av skillevegger eller vegger, selv om det er noen funksjoner som må vurderes:
      • sørg for å sjekke hvert radnivå i vertikal og horisontal plan
      • leire må blandes i løsningen;
      • Tykkelsen på sømmen skal være omtrent 5-10 mm. Vi anbefaler ikke å gjøre mer, fordi på grunn av en periodisk temperaturforskjell vil løsningen begynne å smuldre, og dette vil uunngåelig føre til ødeleggelse av skorsteinen;
      • Tetning av alle sømmer må være av høy kvalitet, gjennom hull er uakseptabelt;
      • Ved legging bør bare hele murstein brukes, noe som reduserer maksimal bruk av halvdelene.

      konklusjon

      Fastbrennstoffkoker trenger en riktig installert skorstein. I så fall vil det kunne fungere så effektivt som mulig - brenne alt drivstoff og overføre nødvendig varmekraft til kjølevæsken.

      Ofte stopper huseiere på en mursteinskorstein, selv om leggingen krever mye tid og krefter, men det overholder hele tiden sin oppgave. Videoen i artikkelen vil hjelpe deg med å finne mer informasjon om dette emnet.
