Hvordan velge en elektrisk måler

Dessverre har hittil alternative kraftkilder ikke fått en slik distribusjon som vi ønsker. Dette skyldes den høye prisen på individuelle moduler og tilstrekkelige vedlikeholdskostnader. Derfor bruker befolkningen energi fra det sentrale nettverket, og regnskapet gjøres ved hjelp av elektrisitetsmålere. I denne forbindelse må du vite hvordan du velger en elektrisk måler.

Bestem de nødvendige parametrene

Før du går videre til valg av en av de eksisterende alternativene for en elektrisk måler for en leilighet eller et hus, må du kjenne parametrene til nettverket, som er innarbeidet i prosjektet eller allerede er utført i et boligområde. Se hvilken enhet som er installert. Hvis dette ikke er mulig, sjekk ut dokumentasjonen eller kontakt den aktuelle strukturen.

Bestem driftsbetingelsene

For å avgjøre valg av elektrisk måler må du svare på følgende spørsmål:

  • Hvor skal måleapparatet monteres: innendørs eller utendørs?
  • Hva er den omtrentlige maksimale belastningen?
  • Planlegger du å koble forbrukere med høy effekt i fremtiden?
  • Hvilken strømstyrke er nødvendig for komfortabel samtidig drift av de fleste enheter?
  • Hvor mange faser vil bli skuffet?
  • Hvilken nøyaktighetsklasse er å foretrekke under spesielle forhold?
  • Planlegger du forbruksavbrudd etter takst?
  • Hva er temperaturforholdene i drift?
  • Vil det være enfasede forbrukere eller bare trefasede forbrukere?
  • Bør det være flere funksjoner i enheten?

Noen elementer kan merkes med en gang. Andre vil måtte vurdere tilleggsinformasjon, som vil bli gitt nedenfor.

Hva du skal velge

Single tariff enkeltfase

Alle elektrisitetsmåler er delt inn i to store grupper:

  • Enkeltfase. Forutsatt prosjekter for et privat hus eller leilighet. Takket være dem er det mulig at de vanlige husholdningsapparater fungerer jevnt. Trefasemotorer vil da starte gjennom en kondensator.
  • Trefase. Kan også installeres i noen boliger og hus. Vanligvis legges det til en ytterligere søknad for dette med begrunnelse for behovet for en ekstra fase. Det er uerstattelig når oppvarming av alt område utføres på bekostning av en elektrisk kjele. De fleste av dem er til stede på ulike produksjonsanlegg. Dette alternativet har i sin tur to underarter: tre ledninger og fire ledninger. Den første brukes når bare trefase forbrukere er planlagt. Den andre kommer med null, noe som betyr at med riktig ledning og tilkobling kan du enkelt bruke konvensjonelle 220 V-enheter.

Trefase

Avhengig av metoden for tilkobling til det sentrale nettverket, er disse trefasemetrene preget:

  • Trefaset rett gjennom meter
    Ramjet. Ingen ekstra moduler er installert på vei til enheten. Ledningene settes enkelt inn i klemmene, i henhold til merking og planlagte ledninger. Produkter av denne typen benyttes ved total belastning som ikke overstiger 50 kW, og strømmen er 100 A. Men hvis tilstedeværelsen av trefaset forbrukere er minimal eller de ikke slår på ofte, er det viktig å kontrollere fasebalansen. Hvis figuren overstiger 20%, kan dette føre til feil av en av lederne. Resultatet kan være en ulykke eller manglende evne til å starte trefaseenheter.
  • Polukosvennye. Er gitt for de tilfellene når den beregnede variabelbelastningen vil være i grenser over 60 kW. Hovedlinjen leveres til enheten via spesielle strømtransformatorer. Det er et visst tap under konvertering, så når du betaler fakturaen, må du multiplisere avlesningene med en faktor som er angitt på omformerne. Det er 4 forskjellige inngangssystemer: Ti-tråd, strømtransformator til en stjerne, gjennom en testterminal med kombinert strøm- og spenningskretser.
  • Indirekte. Oftest brukt til industrielle formål. Som forrige visning, er de koblet gjennom spenningstransformatorer, men en stor spenning - 6-10 kV, samt nåværende transformatorer. I dette tilfellet øker den maksimale tillatte belastningen betydelig. Dette innebærer at oppstart av motorer fra ulike maskiner vil oppstå uten noen spesielle problemer. Ha sine to underarter. Den første av disse er beregnet for transformatorer med en bestemt verdi av konverteringsfaktoren. Den andre er universell og støtter ulike indikatorer.

Trefasemålerforbindelse

Det finnes løsninger som har et smalere fokus og brukes i bestemte regioner, steder eller avhengig av tidligere avtalt forhold. For eksempel er blant dem det:

  • Aktiv og reaktiv energimåler
    Produkter som måler aktiv og reaktiv energi. Energien som mottas av forbrukeren og har blitt fullstendig omformet og konsumert, anses som aktiv. For eksempel gjelder dette glødelamper, elektriske ovner, peiser, strykejern etc. I dette tilfellet, med en effekt på 2 kW, anses det at enheten forbrukte 2 kW over en tidsperiode. Situasjonen er helt annerledes med enhetene i konstruksjonen der det er transformatorer, kondensatorer og andre komponenter. Kjernen i arbeidet ligger i det faktum at energien som leveres, er delvis lagret og først blir til nyttig arbeid. For eksempel, for å starte motoren, er det nødvendig å lagre en puls i en kondensator, som deretter overfører den til viklingene. Dette gjelder også for vanlig husholdningsverktøy. Strømmen på 1000 W kan angis på boret, men det vil faktisk forbruke 1700 W. For å bestemme den nøyaktige figuren, vanligvis er koeffisienten? Angitt, hvor den oppgitte effekten skal deles. Det kan ligge i området fra 0,5 til 0,9. Jo høyere det er, jo mindre er tapet av reaktiv energi. Teller som tar hensyn til to typer forbruk, installeres oftest på industrielle steder, hvor det er et stort antall kraftverk. I dette tilfellet mottar selskapet et utdrag med to siffer. I enkelte tilfeller kan du kompensere for tapet ved hjelp av en spesialmodul. For en vanlig person blir ikke forbruket av reaktiv energi tatt i betraktning.
  • Med forhåndsbetalte priser. Bunnlinjen er at levering av en slik mengde transportør, som ble betalt. For at dataene skal overføres til selve enheten, brukes plastkort eller iButton-nøkkelringer. I dette tilfellet kan du betale uten å vente i kø eller vente. Ulempen med denne løsningen er å deaktivere enda en betaling i tilfelle forsinkelse.
  • Med maksimal lastgrense. I dette tilfellet, i selve enheten, er en strømstyringskrets implementert eller en limiter er innebygd. I den første varianten, når den deklarerte verdien overskrides, sendes et signal til frakoblingsenheten, som reiser. I det andre - strømforsyningen selv produserer bryter kjeden. Installasjonen av slike produkter har blitt stadig mer nødvendig i utviklingen av en individuell plan. Dette skyldes ønsket om å rasjonalisere og gjøre mer ensartet forbruk i ett område. I noen tilfeller kan dette skape et problem, for eksempel, hvis du ønsker, kan du i tillegg til gass også varme opp rommet med elektriske apparater. Siden en slik belastning ikke var forventet, vil det oppstå en permanent nedleggelse. Før du installerer en slik enhet, er det nødvendig å koordinere alle nyanser ved maksimal tilgjengelig strøm.
  • Med ekstern dataoverføring
    Med trådløs dataoverføring eller telemetri. I dette tilfellet kan enheten inneholde en GSM trådløs modul eller en spesiell port for lesing. I første omgang blir vitnesbyrdet sendt til tjenesten, selv uten å bruke kontrolleren. I det andre må ingenting skrives, det er nok å lese dataene med en spesiell enhet. For sluttbrukeren gjør dette nesten ingen forskjell, unntatt i tilfeller der noen vil lure telleren og bruddesignalet kan overføres umiddelbart.
  • Enkelfase multitariff
    Enkelttariff og multi tariff. Den første brukes i hver leilighet. Men sistnevnte er en svært lønnsom løsning for de som kan overføre hovedperioden med høyeffektenheter til nattetid. Essensen av ideen er som følger: fra klokken 07.00 til 23.00, er regnskapet basert på en pris, og allerede fra 23 til en annen. Noen ganger kommer forskjellen til 2 eller flere ganger. I noen land, for å oppmuntre beboere til å installere slike enheter, blir strøm utløst gratis om natten.
  • Med muligheten til å selge strøm. På en måte, en nyhet, men aktivt brukt i gårder, hvor det er et system for å konvertere solenergi eller varme til elektrisitet. Når det er aktiv bruk av strøm på en overskyet dag, er den manglende delen kjøpt fra leverandøren. Men når den produseres for mye, så blir den gitt til nettverket, og dette vises på vitnesbyrdet. Under ideelle forhold kan du gå til null eller til og med et pluss.

Med forhåndsbetalte priser

Enkelte merkinger blir vanligvis brukt på målerne. For å gjøre det lettere å forstå, gir vi en beskrivelse av grunnverdiene. For eksempel betyr bokstaven P at det er en enhet for reaktiv energi, L - aktiv, O - enfase, Y - universell. Figur 3, 4 - Antall ledninger i forbindelsen. Ekstra bonuser i enheten kan være bakgrunnsbelyst på displayet, som gjør at du kan lese i mørke rom. I andre er et lite batteri bygget som gjør at du kan vise verdier selv uten strøm.

Utvalg av tellere

Operasjonsprinsipp

Inntil et bestemt tidspunkt var elektromekaniske eller induksjonsinnretninger mest vanlige. Dette er enhetene der det er en roterende disk. Prinsippet for sitt arbeid er basert på kroppens oppførsel i et induksjonsfelt. Sistnevnte er dannet på grunn av tilstedeværelsen av to spoler. En av dem er koblet parallelt - spenningsspole, den andre i serie - nåværende spole. Mellom dem begynner å flyte magnetisk interferens, som går gjennom disken og forårsaker at den roterer. Den driver i sin tur sylinderne med tall, som representerer sluttverdien av forbruket. Jo høyere lasten er, jo sterkere effekten av forstyrrelser, desto raskere roterer platen. For at alle prosesser skal skje på denne måten, er det nødvendig med en faseskift på 90 °.

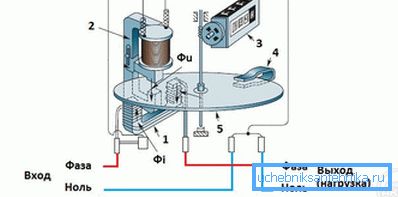

Induksjon counter drift system

Fordelene ved slike enheter er:

  • Høy pålitelighet. Selv i tilfelle kortslutninger, kan de fortsette å arbeide etter eliminering av alle konsekvensene.
  • Lang levetid. Nedtellingen starter med 15 år og mer. Noen enheter har ikke blitt erstattet i 30 år eller mer.
  • Ingen behov for ekstra konfigurasjon. Alt som kreves er å lage de riktige ledninger.
  • Priskategori er lavere sammenlignet med elektronisk.
  • Tilpasningsevne til lavkvalitetsnettverk.

Ulemper er:

  • Redusert nøyaktighet med redusert forbruk. Dette skyldes en nedgang i det elektromagnetiske feltet.
  • Liten klasse nøyaktighet. Den overstiger ikke verdien av 2 enheter.
  • Feil ved sporing med skarp forandring i belastningsstrømmer.
  • Enkel implementering av ordningen for avvikling av elektrisitet eller stoppe disken.
  • Høy sats på innenlands forbruk. dvs. Måleren selv kan delvis påvirke beløpet i kvitteringen for strøm.
  • Behovet for å bruke to forskjellige enheter for beregning av aktiv og reaktiv elektrisk energi.
  • Relativt stor størrelse.

Prinsippet om drift av den elektroniske måleren forblir den samme, men komponentene har endret seg litt. I stedet for viklinger brukes to sensorer: spenning og strøm. Etter at de mottar signalet, overfører de det til omformeren. Dens oppgave er å endre signalet til digital og sende det til mikroprosessoren. Etter analyse vises dataene på en innebygd skjerm eller annen enhet.

Ordningen med den elektroniske måleren

Fordelene med denne løsningen er:

  • Kompakte dimensjoner i forhold til induksjonsenheter.
  • Fraværet av mekaniske deler som er mest utsatt for slitasje.
  • Høy nøyaktighetsgrad.
  • Evnen til å bruke et enkelt produkt for å telle energi i forskjellige retninger.
  • Minste feilen.
  • Muligheten til å sende avlesninger eksternt.
  • Fordelen med å beregne tap i et bestemt område.

Det er noen mangler:

  • Ustabilitet til sterke dråper i nettverket og effekten av lyn.
  • Høy nok pris. Spesielt når det gjelder multitariff-enheter.
  • Vanskeligheter med å utføre reparasjonsarbeid.
  • Følsomhet for plutselige temperaturendringer.
  • Kompleksiteten til å bestemme elementet i brikken, som har mislyktes.

Noen steder vil autoriserte organisasjoner erstatte instrumenter. Dette kan skje både på bekostning av forbrukeren og gratis. Det er viktig å avklare denne nyansen før installasjonen.

Nøyaktighetsklasse

Nøyaktighetsklasse

Nøyaktighetsklasse angir nøyaktigheten til enheten. Jo høyere tallet, desto høyere er defekten. Vanligvis går det til fordel for forbrukeren. Derfor, i tilfelle når det er valgfrihet, prøver de å holde seg til en mer fordelaktig løsning. I alt, i Russland og noen andre land, er følgende kvantiteter uttalt:

  • 5,0;
  • 2,0;
  • 1,0;
  • 0,5;
  • 0.2.

Ofte kan desimaldelen mangle. I noen tilfeller er også bokstaven S lagt til, det signaliserer hvilket materiale vindingene er laget av. Den største avviken er vanligvis i induksjonsenheter, så husboere er motvillige til å erstatte dem med moderne elektroniske.

Noen prøver fortsatt å lure måleenheten, stopper den, eller gjør en innsats for å slappe av avlesningene. Men oftest går slike triks ikke uten konsekvenser. Alltid lett å spore brente kontakter. Det truer med en betydelig bot.

Typer installasjon

I mindre tilfeller er installasjonen av apparatet tillatt i leiligheten eller huset. Oftere blir de båret til landingen eller til forsiden av huset. Dette gjøres for å komplisere oppgaven til brukeren å foreta endringer. Det er to viktigste måter å installere på:

  • på DIN-skinne;
  • på en spesiell stativ.

Med fjernkontroll

I det første tilfellet er det en fordel å kombinere enheten selv og sentralbordet. På baksiden av den er det et spesielt spor som akkurat stemmer overens med metallplaten. Det andre alternativet har vært og brukes fortsatt i private hus og leiligheter. Samtidig er det også installert en automatisk bryter eller stikkontakt på bordet for beskyttelse mot overbelastning og kortslutning.

For å unngå problemer med inntrenging av fuktighet ved installasjon på gaten, brukes en spesiell forseglet boks. Det er vanligvis laget av plast som er motstandsdyktig mot UV-lys. Det er viktig at visningsvinduet er dekket med glass, og ikke med polymeroverlegg. I andre tilfelle blir det overskyet med tiden og må elimineres for å kunne ta avlesning. Hull til vogner skal også lukkes med spesielle gummiinnlegg. Dimensjonene og parametrene til boksene for enfase- og trefaseløsninger er forskjellige.

Pass på at forseglingen ble installert på plass. Hvis det ved et uhell er skadet eller ødelagt, bør kontrolleren straks informeres. Uten å gjøre dette på en riktig måte, vil det være vanskelig å bli kvitt en liten straff.

Beregning av total effekt og strømstyrke

Valg av elektrisitetsmåler

Gjennomføring av slike beregninger er nyttig ikke bare for riktig valg av måleren, men også for kjøp av ledninger med nødvendig tverrsnitt, som vil forhindre skade på hele systemet. For å innse dette må du gjøre:

  • Ta et rent ark.
  • Liste over alle enhetene som skal drives fra nettverket.
  • Ved siden av hver av dem er det nødvendig å omskrive strømforbruket.
  • På slutten summeres verdiene, og summen vises.

Men det er verdt å huske at ikke alle av dem vil jobbe samtidig. Derfor bør du gjøre en utpakking av hva som vil bli inkludert oftest. Oppsummering av forbruket, vil det være mulig å avgjøre om det er nok automatisk med den anbefalte verdien av strømmen. Hvis det avsløres at dette ikke er tilfelle, sendes en tilsvarende søknad med en forespørsel om å øke grensen.

Det er en oppfatning at enheten skal kjøpes med maksimal "friskhet". En del av dette rådet er berettiget. Men det er verdt å huske at det viktigste er ikke utgivelsesdatoen, men datoen for den siste kalibreringen. Til betegnelsen er det tilsvarende merket gjort i passet, samt på forseglingen.

Etter å ha lest artikkelen, kan du gå tilbake til spørsmålene som er i begynnelsen og fylle ut de manglende mellomrom. Gitt alle tipsene du kan velge nøyaktig hva som passer deg personlig.
