Hvordan velge en gasskjele for oppvarming: bli kjent med

Denne artikkelen handler om hvordan man velger en gassvarmekoker. Vi vil finne ut hvordan produktets termiske kapasitet beregnes, og vi vil bli kjent med klassifiseringen av moderne gassvarmeutstyr. Vårt materiale inneholder ikke endelige anbefalinger: Formålet med å skrive er å hjelpe leseren å navigere i ulike markedstilbud.

Termisk kraft

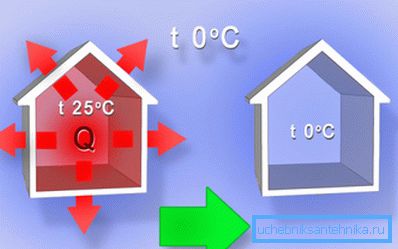

Hovedparameteren til noe oppvarmingsutstyr er dets varmeutgang. Hvordan beregne behovet for det for et hus med kjente parametere?

Den mest universelle formelen som tar hensyn til isolasjonskoeffisienten til bygningen. Det gjør det mulig å anslå behovet for varme av bygninger med ikke-standardisert termisk motstand av de omslutte konstruksjonene (med andre ord, isolert veldig bra eller svært dårlig).

Den har skjemaet Q = V * Dt * K / 860.

Hva er bak variabelnotasjonen?

• Q - termisk kraft. Formelen lar deg få beregnet verdi i kilowatt.
• V er totalvolumet av rommet i kubikkmeter.
• Dt er den beregnede maksimale temperaturforskjellen mellom rommet og gaten.
• K - isolasjonsfaktor.

To parametere trenger kommentarer.

Dt beregnes vanligvis som forskjellen mellom temperaturen på en bolig (+ 18-22 C) anbefalt av SNiP og gjennomsnittstemperaturen for den kaldeste fem-dagers uken i de siste årene.

Merk: Hvis huset er planlagt å støtte, si, +25 eller +30, justeres parameteren tilsvarende.

Isolasjonsfaktoren er tatt fra tabellen under.

La oss eksempelvis beregne behovet for varme i et hus som måler 10 * 10 * 3 meter, lokalisert i byen Shimanovsk, Amur-regionen, forutsatt at temperaturen holdes ved +25 ° C.

Husets vegger og en halv tykk murstein er isolert med 150 millimeter skum; Vinduer - med doble vinduer.

1. Volumet av bygningen er 10 * 10 * 3 = 300 m3.
2. Data om typiske vintertemperaturer for en hvilken som helst by er lett å finne i den velkjente Internet-encyklopedi. Gjennomsnittlig minimum av den kaldeste måneden er -32,5 C. Det har blitt, Dt = 25 - -32,5 = 57,5 ​​grader.
3. Kvaliteten på isolasjonen av huset er nær maksimalt, slik at isolasjonsfaktoren sikkert kan tas lik 0,7.
4. Beregningen vil således se ut som 300 * 57,5 ​​* 0,7 / 860 = 14 kW.

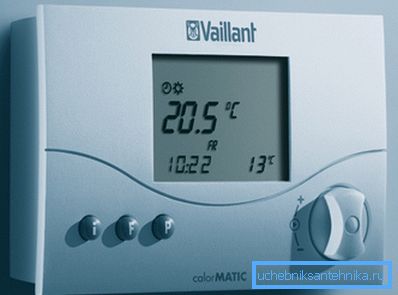

Nuance: Når du velger en bestemt modell, blir varmeeffekten alltid avrundet. Alle moderne gasskjeler er utstyrt med termostater, slik at overskytende kapasitet kun vil bety litt lengre pauser i drift; I mellomtiden, på toppen av kaldt vær, kan de ekstra 1-2 kilowattene vise seg å være mer enn nyttig.

Hvordan velger valget av en gass kjele oppvarming for strøm - vi fant ut. Hvilke andre alternativer bør jeg være oppmerksom på?

Installasjonsmetode

I utendørsversjonen kan du ofte finne enheter med betydelig (fra 50 KW til 2 - 5 MW) strøm. Imidlertid er det unntak: I sortimentet av mange tredjeparts produsenter er det ekstremt billigere utendørs modeller som bare gir 7-10 kilowatt varme.

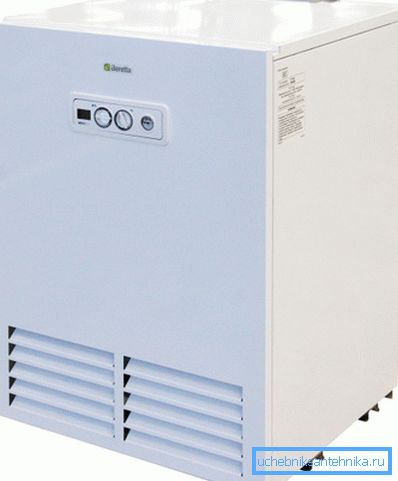

Den mest fremtredende egenskapen til gulvvarmekjelen er at det bare er en brenner, en varmeveksler og et system for automatisk justering av temperaturen på varmebæreren. Sikkerhetsgruppen, ekspansjonstanken og sirkulasjonspumpen er montert separat.

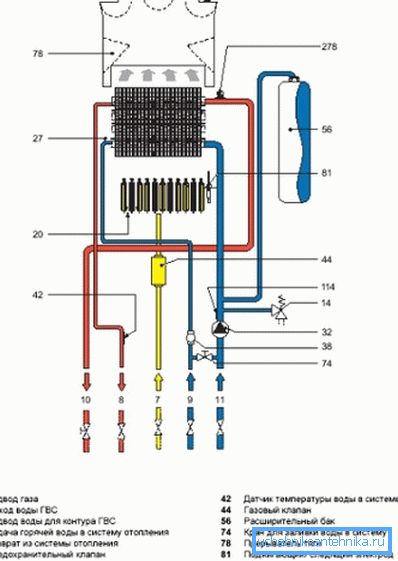

For veggmonterte produkter er tvert imot moderat (ikke over 100 KW) kraft typisk og produsenten forhåndsinnstiller minst sikkerhetsgruppen og sirkulasjonspumpen, og ofte ekspansjonstanken direkte inn i kjelehuset. Faktisk, vi har et miniatyr kjele rom: For å komme i gang, er alt du trenger å gjøre, å koble enheten direkte til konturen, uten noen ekstra strapping elementer.

Varmeveksler materiale

Gulvkjeler

For utendørs kjeler karakterisert ved bruk av stål og støpejern varmevekslere.

• De første brukes spesielt i industrielle installasjoner og på grunn av høye driftstemperaturer tillater de å nå enorme verdier av termisk kraft.

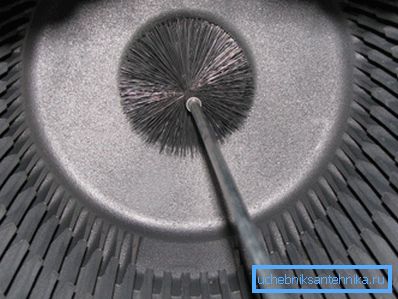

• Et karakteristisk trekk ved den andre er en betydelig masse som kompenserer for jernens moderate mekaniske styrke og begrenset driftstemperatur. Svinejerns varmevekslere av kjeler med betydelig kapasitet leveres ofte av produsenter som separate deler og monteres på stedet - nettopp på grunn av den store vekten.

Veggmonterte kjeler

Også her er det to muligheter.

• Stålvarmevekslere brukes i dette tilfellet. Egentlig er de utstyrt med de fleste produktene i de lavere og mellomstore prisklassene.

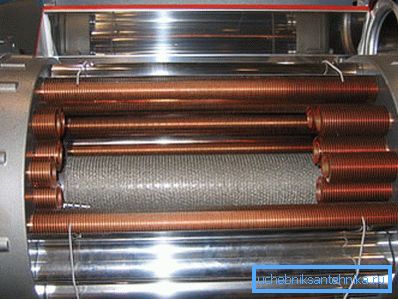

• Kobber brukes sammen med stål. Det stiller enda strengere restriksjoner på flammetemperaturen enn støpejern; men den høyeste termiske konduktiviteten til metallet gir samme varmeutgang for å gjøre varmeveksleren mer kompakt, noe som gjør det mulig å redusere de samlede dimensjonene til kjelen.

funksjonalitet

Den såkalte enkretskjelen har en enkelt varmeveksler og er beregnet utelukkende og utelukkende for oppvarming av kjølevæsken.

Bypass produkter, i tillegg, er i stand til å gi et hus med varmt vann.

Vannoppvarming i dem kan gjøres på tre måter:

1. I en separat platevarmeveksler. Det er attraktivt fordi det tillater reparasjon av varmtvannskretsen uten å påvirke oppvarmingsfunksjonene.
2. I den koaksiale (rør i røret) bithermic varmeveksler, hvor varmtvannet oppvarmes fra kjølevæsken.

Det er nysgjerrig: i dobbeltkoker med gjennomstrømmende kjeler, er det som regel umulig å bruke varmtvannsforsyning og oppvarming samtidig. Når varmt vann er åpent, er hele kjeleutgangen rettet mot oppvarming.

1. I den innebygde lagringsvarmeren av indirekte oppvarming, oppvarmes igjen av kjølevæskestrømmen.

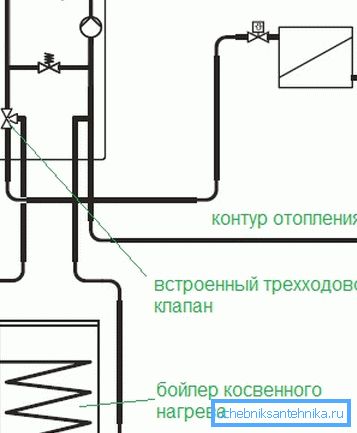

Forresten kan en ekstern indirekte varmekoker kobles til en enkeltkretskjele. Med en viss utforming av stroppen, vil den perfekt gi huset med varmt vann utenfor varmesesongen; i dette tilfellet sirkulerer kjølevæsken i en liten sirkel - mellom kjelen og kjelen.

Hvordan velge en varmekilde når det gjelder funksjonalitet? Hvilken ordning er foretrukket?

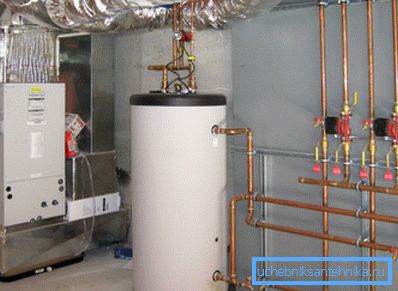

Dette er det sjeldne tilfellet når forfatteren tillater seg å gi helt tydelige råd. Vårt valg er et produkt med en oppvarming av vannvarmer (kjele) indirekte oppvarming.

På hvilken ordning er det bedre å stoppe: På en enkeltkretskjele med en ekstern kjele eller en dobbelkrets med innebygd en, avhenger det bare av dimensjonene på rommet. Separate enheter vil ta mer plass.

Hva er grunnen til en så merkelig instruksjon? Tross alt er strømningsvarmeren mye mer kompakt akkumulativ, ikke sant?

Så det er, men kjelen gir en stabil varmtvannstemperatur, i motsetning til en konkurrerende løsning. I tilfelle av en gjennomstrømningsvarmer med automatisk justering av brennerflammen kommer et forsøk på å ta en dusj ned til en kontinuerlig kamp mot blanderkranene. Tro meg, dette er veldig ubeleilig.

trekke

Det kan være naturlig og tvunget.

naturlig

De såkalte atmosfæriske (åpne) brennerne med naturlig avfyring, tar luften direkte fra rommet der oppvarmingsutstyret er installert, og forbrenner forbrenningsproduktene til skorsteinen eller ventilasjonskanalen. Den eneste alvorlige fordelen med ordningen er energibesvarelse: det kan fungere hvor det ikke er strøm.

Ulempene er mye mer.

• I en leilighetskompleks med leilighetsbasert oppvarming er driften av slikt utstyr vanligvis umulig i prinsippet. Ventkanal vil ganske enkelt ikke passere en strøm av forbrenningsprodukter fra fem til ti coppere.
• Når du arbeider i sommervarmen, vil en kjele som gir et hus med varmt vann, også varme opp rommet ved å varme opp skorstenen.
• Endelig stiller bruken av utstyr med atmosfæriske brennere strenge krav til ventilasjon og størrelsen på rommet. Spesielt bør volumet være minst 15 kubikkmeter; hvert kilowatt av kjeleffekt legger til dette nummeret ytterligere 0,2 m3. Obligatorisk vindu og klaring under døren for luftstrøm fra andre rom.

obligatorisk

En lukket brenner (de respektive kjelene kalles ofte turboladet, eller trykksatt) tar luften fra gaten og fjerner forbrenningsproduktene der også. Til dette formål kan to separate luftkanaler brukes, eller oftere en koaksial en. I sistnevnte tilfelle kjøler innkommende luft gjennom det ytre skall av forbrenningsproduktene og forhindrer oppvarming av huset fra oppvarming.

Traction levert av viften. Følgelig er det nødvendig med en ekstern strømforsyning for drift av en lukket brenner. I tillegg innebærer turbobrenneren kun installasjon av kjelen og utelukkende på ytre veggen.

Nyttig: Det anbefales å montere koaksialluftkanalen med en liten tilbøyelighet til innsiden og fullfør kondensatsamleren. Ellers kan frysing av kondensat i ekstrem forkjøling helt blokkere røret.

tenning

Piezo tenning

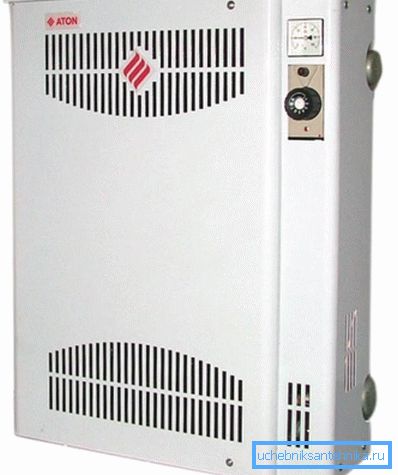

De fleste enheter produsert i Russland og Ukraina tilhører ikke-flyktig type og er utstyrt med piezo-tenning.

Hvordan virker det?

• Trykk på knappen overføres til det piezoelektriske elementet og forårsaker luftbrudd mellom kontaktene når det oppstår en signifikant potensialforskjell..
• Gnist antenner tenner (pilotbrenner), som brenner hele tiden på kjelen.
• Avhengig av kjølevannstemperaturen åpner termostaten periodisk gassforsyningen til hovedrørbrenneren., som tenner fra tenneren og oppvarmer vann eller frostvæske i kretsen.
• Enkle bimetalliske beskyttelsesmekanismer slår av gassforsyningen når kjølevæsken er overopphetet og pilotbrenneren flammer ut.

Denne ordningen har ikke noe alternativ der det ikke er konstant strømforsyning. Imidlertid innebærer det en lav grad av automatisering; I tillegg forbruker en konstant brennende tenner opptil 20% av den totale gass forbruket av kjelen.

elektronisk

Alternativ for flyktig tenning gir deg mulighet til å:

1. Forlat pilotbrenneren. Hovedbrenneren antenner høyspenningsutladning.
2. Bruk ekstra automatiseringsverktøy: GSM kontroll, kontroll av værforhold, fjerntemperatur sensorer, etc.

Den elektriske delen av utstyret - vifter og kontrollelektronikk - forbruker opptil 120 watt med konstant effekt.

Hvordan velge gassvarmekjeler etter type tenning? Svaret er åpenbart: Elektronisk tenning er å foretrekke der det ikke er noen lange forstyrrelser i elektrisitet. Kortsiktige avstengninger blir ikke et problem: For ikke å sitte i kulde uten oppvarming, er det nok å koble kjelen med egne hender gjennom en UPS med et tilstrekkelig kapasitet.

Konveksjon og kondensering

Det ser ut til at grunnleggende ordningen med gassoppvarmingsutstyr er enkel og klar: flammen gir varme til varmeveksleren gjennom hvilken vann strømmer; Det varmes opp og overfører varmeenergi til radiatorer. Under ideelle forhold kan effektiviteten av et slikt system nå 95%; De resterende 5% transporteres bort av varme forbrenningsprodukter.

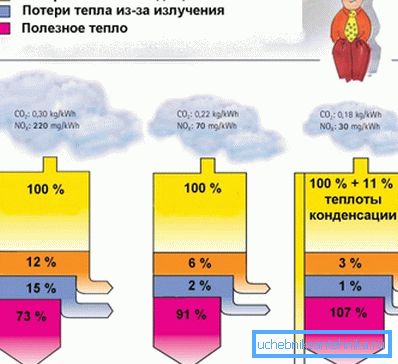

Imidlertid kan gasskjeler finnes på markedet, hvor effektiviteten på 107 - 109% er annonsert. Ja, deres pris er usannsynlig å appellere til en økonomisk kjøper; men de eksisterer. Oppnådde industrialister den evigvarende bevegelsesmaskinen?

Dessverre er produsentene litt lette. De viktigste produktene av forbrenning av flyktige hydrokarboner er karbondioksid og vann. Følgelig forlater kjelen den varme luften, mettet med vanndamp.

I tilfelle av den tradisjonelle kjelen - de såkalte konveksjonstillatene - begrenser produsentene kunstig grensen for kjølevæsken på returlinjen til en minimumsverdi på 55 ° C for å unngå fuktkondensasjon på varmeveksleren. I tillegg til damp og CO2 inneholder kondensatet spor av organiske syrer, noe som reduserer levetiden til metaller med lav korrosjonsbestandighet.

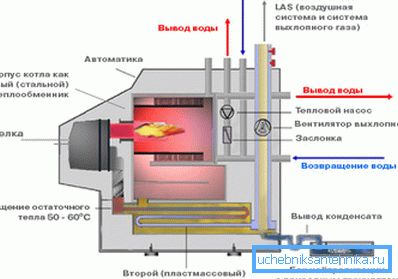

Men produsenter av kondenserende kjeler går den andre veien:

1. Den ekstra varmeveksleren avkjøles til 30-40 ° C og gjøres korrosjonsbestandig.
2. Om ham organiserte dreneres kondensat i kloakken.

Hvorfor er alt dette nødvendig? Da, for at en faseovergang mellom vanndamp og vann skal skje med energiutslipp, gir økonomien (lavtemperaturvarmeveksler) ytterligere 10-12% varme til økonomen. Som et resultat kan effektiviteten til enheten faktisk overstige 100% dersom man tar for seg fullstendig forbrenning av gassen.

Hvordan velge gassvarmekjeler i henhold til arbeidssystemet som brukes? Ærlig talt, fungerer effektiviteten til kondenserende kjelen ikke en avgjørende rolle: det er mye dyrere enn konveksjonskjelen, og for et lite hus vil tilbakebetalingstiden være minst 7-10 år.

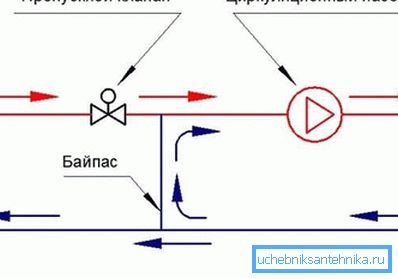

Men muligheten til å bruke den med lav temperatur oppvarming uten kompliserte temperatur matching ordninger er et klart pluss. Vanligvis blir de verdsatte 30-40 grader som kreves for drift av et oppvarmet gulv, oppnådd ved å installere en ekstra krets med egen pumpe og en termostatventil som måler strømmen.

konklusjon

Vi håper at informasjonen til leseren vil hjelpe ham med å gjøre et godt valg. Som vanlig vil vedlagte video tilby ytterligere tematiske materialer. Lykke til!
