Hvordan velge en pumpe til varmesystemet: en forenklet

Valg av pumpe til varmesystemet er et viktig designfase, og det må derfor finnes enheten som passer best for egenskapene. Vi vil snakke om de viktigste kriteriene og metodene for slik utvelgelse, og analysere hvordan du velger en pumpe til oppvarming.

Beregning av parametere

Viktige funksjoner

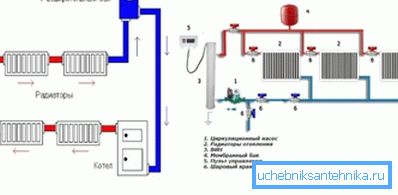

Oppvarming ordninger er forskjellige, og hovedforskjellen er måten kjølevæsken beveger seg fra kjelen til radiatorene.

Det er to hovedveier:

1. Naturlig sirkulasjon. Oppstår på grunn av tyngdekraft på grunn av tetthetsforskjeller mellom varmt og kaldt vann. Siden effektiviteten av oppvarming avhenger av strømmen av varmt vann, er det ofte ikke nok nok hastighet av naturlig sirkulasjon i huset i varmesystemet.

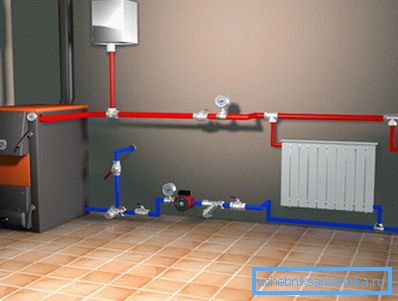

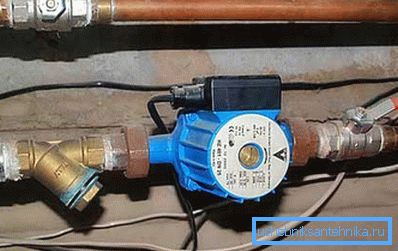

2. Tvungen sirkulasjon. Det utføres ved montering av en spesiell enhet i rørledningen, som pumper kjølevæsken med ønsket hastighet og trykk. De fleste moderne varmesystemer er basert på prinsippet om tvungen sirkulasjon.

Vær oppmerksom på! Ikke forveksl det sentrale flytskjemaet med den naturlige sirkulasjonen. Kjølevæsken i byboliger kommer under stort trykk, som injiseres med spesialutstyr.

For at kretsen skal fungere normalt, krever instruksjonen beregning av alle parametrene, på grunnlag av hvilke rørledningens tverrsnitt, radiatorstyrke, kjelekapasitet og effekt, varmesirkulasjonspumpe kapasitet velges. En av disse parametrene er den hydrauliske egenskapen:

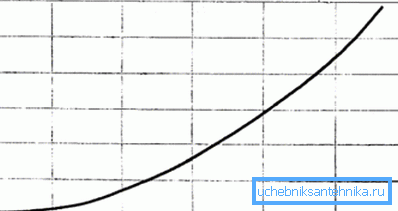

På grafen ser vi at motstanden er direkte avhengig av kjølemiddelstrømmen, det vil si jo raskere vannet beveger seg langs konturen, jo mer motstand opplever det. Følgelig stiger trykket.

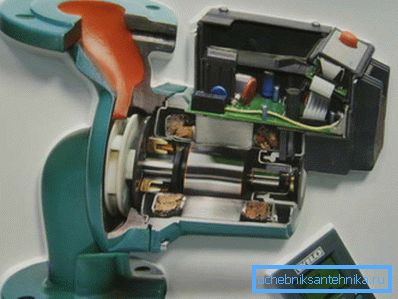

Nå vurderer trykkkarakteristikkene til sirkulasjonsanordningen:

På denne grafen ser vi avhengigheten av tap av hovedet på pumpens strømningshastighet. Her ser vi et omvendt forhold, det vil si når motoren er slått av, er tapene maksimale, og da kraften øker faller tapene.

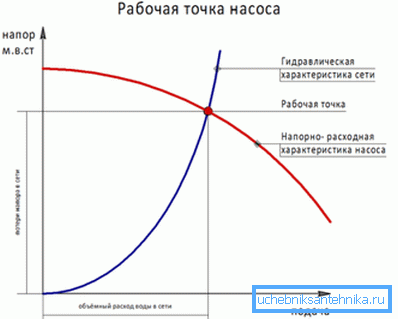

Hvis vi kombinerer disse to grafer, får vi følgende bilde:

Vær oppmerksom på! Arbeidspunktet lar oss bestemme hvilken motstand som vil være i rørene ved maksimal strømning (strømningshastighet) av kjølevæsken. Dette betyr at enheten vår må ha tilstrekkelig kapasitet til å gi den nødvendige strømmen, men samtidig må kapasiteten være tilstrekkelig til å takle den tilsvarende hydrauliske motstanden.

Ytelsesberegning

Siden det vil være vanskelig å lage en graf av de hydrauliske egenskapene til varmekretsen med egne hender, bruker vi beregningen ved hjelp av en forenklet ordning. Så, vi må bestemme maksimal strømningshastighet (ytelse) og hydraulisk motstand. La oss starte med ytelse.

Varmeenergien som forbrukes av varmekretsen, uttrykkes av følgende avhengighet:

Formelen bruker følgende verdier:

• W er den termiske energien som kreves for oppvarming av våre lokaler i watt (varmekraft av kretsen);
• C er varmekapasiteten til kjølevæsken, W / liter * ° C;
• Q-kjølevæskestrømningshastighet, m3 / time;
• t1 og t2 er temperaturen på henholdsvis den tilførte og tilbaketrukne kjølevæsken.

Valg av pumpe til oppvarming er på ytelse. Enhetenes ytelse må tilsvare den maksimale strømningshastigheten til kjølevæsken, så vi forvandler vår formel for å finne strømmen:

Q = W / C * (t1 - t2)

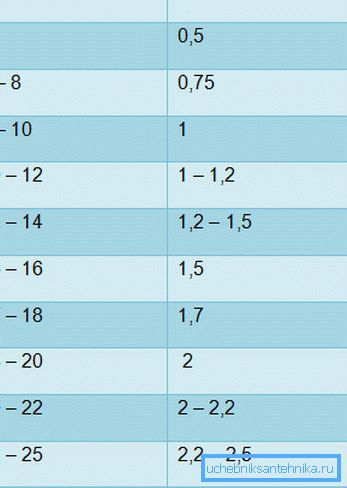

Mengden energi W kan bli funnet ved hjelp av tabellen:

Varmekapasiteten til vann antas å være 1,163 W / liter * ° C, temperaturforskjellen mellom tilførsels- og returstrømmen er 20 ° C (ifølge SNiP). Herfra får vi:

Q = W / 1,163 * 20 = 0,043 * W

Vær oppmerksom på! Det vil si at hvis vi må bestemme kjølevæskenes strømningshastighet for et rom med oppvarmingsvarme på 10 kW, må vi multiplisere 10 000 med 0,043, og vi får 430 liter per time.

Beregning av hydraulisk motstand

Profesjonell og nøyaktig beregning av varmekretsens hydrauliske motstand er en svært vanskelig oppgave, og krever spesiell kunnskap og ferdigheter. Vi bruker den forenklede metoden, ifølge hvilken trykket i sirkulasjonspumpen vil være lik:

H = N * k, hvor:

• H er høyden på vannsøylen i meter;
• N - antall etasjer i bygningen, inkludert kjelleren;
• k er en koeffisient lik det gjennomsnittlige hydrauliske tapet pr. etasje i en bygning eller struktur. SNiP tar denne koeffisienten på 0,7 - 1,1 m for to-rørsystemer og 1,16 - 1,85 m for kollektorstråleforsynings organisasjonsordninger.

Vær oppmerksom på! Således viser det seg at hvis vi har et to-etasjes hus med kjeller, utstyrt med en rørledning med to rør, må motoren sørge for et trykk lik 3 * 1,1 = 3,3 meter.

Valg av pumpe

Så, vi har to mengder - motstand og ytelse. La oss gå tilbake til vår tidsplan med trykkhodet og kontokarakteristikken.

Vi utsetter motstandsverdien på Y-aksen og strømningsverdien - på X-aksen. Velg deretter enheten, hvor grafen for trykkstrømavhengigheten er nær dette punktet:

Vær oppmerksom på! Som regel viser grafen tre linjer for forskjellige driftsformer for motoren. Det er best å bli styrt av andre hastigheten, og driftspunktet skal være plassert i midten av diagrammet, siden det tilsvarer høyeste effektivitet.

Selvfølgelig er det nødvendig å velge en enhet utformet for høye omgivelsestemperaturer (95-110 ° C), og også å vite diameteren til røret inn i hvilket enheten skal være innebygd. Prisen på enheten vil avhenge av produsent og kvalitet.

konklusjon

Det riktige valget av sirkulasjonspumpe for varmekretsen er laget på grunnlag av beregninger. Hvis materialet som presenteres virker for komplisert for deg, se videoen i artikkelen.
