Hydraulisk beregning av varmesystemet: omtrent komplisert

Hva er den hydrauliske beregningen av varmesystemet? Hvilke verdier trenger beregninger? Endelig er det viktigste: hvordan å beregne dem uten å ha nøyaktige verdier for hydraulikkmotstanden til alle seksjoner, varmeinnretninger og ventiler til ventiler? La oss finne ut det.

Hva vi forventer

For alle varmesystemer er den viktigste parameteren dens varmeutgang.

Det bestemmes av:

• Varmebærertemperatur.
• Varmeelementer.

Merk: I dokumentasjonen er den siste parameteren angitt for et fast temperatur delta mellom temperaturen på kjølevæsken og luft i et oppvarmet rom ved 70 ° C. Redusering av temperaturen deltaet med halvparten vil føre til en dobbel reduksjon i termisk effekt.

Vi vil forlate metodene for å beregne termisk kraft bak kulissene: det er nok tematiske materialer som er viet til dem.

For å sikre overføring av varme fra motorveien eller kjelen til oppvarmingsanordninger er imidlertid to parametere viktige:

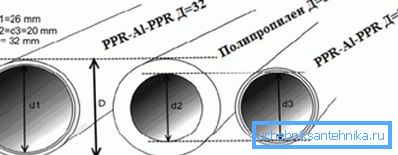

1. Den indre delen av rørledningen, knyttet til diameteren.

1. Strømningshastigheten i denne rørledningen.

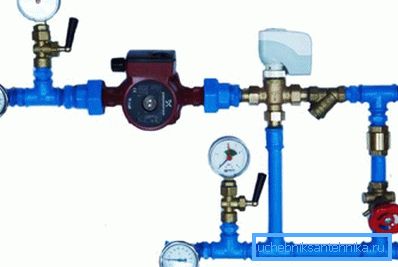

I et autonomt varmesystem med tvungen sirkulasjon er det viktig å vite et par flere verdier:

1. Konturhydraulisk motstand. Beregningen av varmesystemets hydrauliske motstand gjør det mulig å bestemme kravene til trykket som genereres av sirkulasjonspumpen.
2. Strømningshastigheten til kjølevæsken gjennom kretsen, bestemt av utførelsen av sirkulasjonspumpen til varmesystemet med et passende trykk.

problemer

Som de sier i Odessa, "de er."

For å kunne beregne den totale hydrauliske motstanden til kretsen, må du vurdere:

• Motstand av rettrørseksjoner. Det bestemmes av deres materiale, innvendige diameter, strømningshastighet og graden av veggruwhet.

• Motstand av hver sving og diameter overgang.
• Motstand av hvert ventilelement.
• Motstand av alle varmeapparater.
• Koblingsvarmeveksler motstand.

Å samle alle nødvendige data sammen vil tydeligvis bli et problem, selv i den enkleste ordningen.

Hva å gjøre

formel

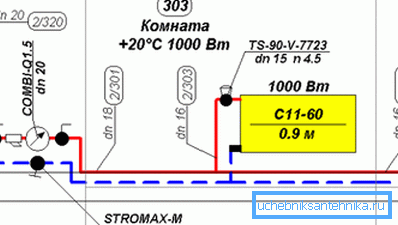

Heldigvis, for et autonomt varmesystem, kan den hydrauliske beregningen av oppvarming utføres med akseptabel nøyaktighet og uten å gå inn i villmarken.

Strømningshastighet

Fra bunnen er det begrenset av veksten av temperaturforskjellen mellom strømning og retur, og samtidig økt sannsynlighet for lufting. Rask flyt vil tvinge luften fra broene til den automatiske luftventilen; Den tregte kan ikke klare denne oppgaven.

På den annen side vil for mye strømning uunngåelig generere hydraulisk støy. Elementer av ventiler og sving av tapping vil være en kilde til irriterende hum.

For oppvarming er området av akseptable strømningshastigheter fra 0,6 til 1,5 m / s; Men beregningen av andre parametere utføres vanligvis for en verdi på 1 m / s.

diameter

Med en kjent varmeutgang er det lettest å plukke det opp fra bordet.

Hodetrykk

I en forenklet versjon beregnes den ved hjelp av formelen H = (R * I * Z) / 10000.

I det:

• H er ønsket hovedverdi i meter.

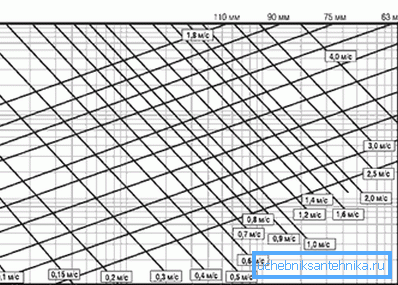

• I - Tap av trykk i røret, Pa / m. For en rett rørdel av den beregnede diameteren, tar den en verdi i området 100-150.
• Z er en ekstra kompensasjonsfaktor, som avhenger av tilgjengeligheten av ekstrautstyr i kretsen.

Hvis systemet inneholder flere elementer fra listen, blir de tilsvarende koeffisientene multiplisert. Så, for et system med kuleventiler, gjengede beslag for rør og en termostat som regulerer fyllingspermeabilitet, Z = 1,3 * 1,7 = 2,21.

produktivitet

Instruksjoner for beregning med egne hender er også pumpens ytelse ikke vanskelig

Ytelsen beregnes med formelen G = Q / (1,163 * Dt), hvor:

• G - ytelse i m3 / time.
• Q er den termiske effekten av kretsen i kilowatt.
• Dt er temperaturforskjellen mellom forsynings- og returlinjene.

eksempel

La oss gi et eksempel på hydraulisk beregning av varmesystemet under følgende forhold:

• Delta-temperaturen mellom tilførsels- og returrørene er lik standard 20 grader.
• Termisk kraft av et kobber - 16 KW.
• Den totale lengden på Leningradka-flasken med en-rør er 50 meter. Oppvarming enheter er koblet parallelt med tapping. Termostater som bryter fyllings- og sekundærkrets med mikser mangler.

Så la oss komme i gang.

Minimum indre diameter ifølge tabellen ovenfor er 20 millimeter ved en strømningshastighet på minst 0,8 m / s.

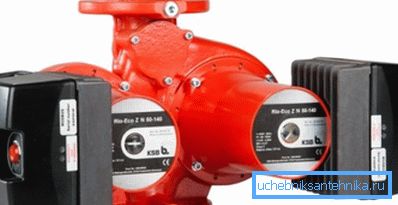

Nyttig: Moderne sirkulasjonspumper har ofte en trang eller, lettere, en jevn justering av ytelsen. I sistnevnte tilfelle er prisen på enheten noe høyere.

Det optimale hodet for saken vår vil være (50 * 150 + 1,3) / 10000 = 0,975 m. Faktisk må parameteren i de fleste tilfeller ikke beregnes. Forskjellen i varmesystemet til en leilighet, som gir sirkulasjon i det - bare 2 meter; Dette er nøyaktig den laveste hovedverdien av det absolutte flertallet av våtrotorpumper.

Produktiviteten beregnes som G = 16 / (1,163 * 20) = 0,69 m3 / time.

konklusjon

Vi håper at de ovennevnte beregningsmetodene vil hjelpe leseren til å beregne parametrene i sitt eget varmesystem uten å komme inn i wilds av komplekse formler og referansedata. Som alltid vil den vedlagte videoen tilby ytterligere informasjon. Lykke til!
