Innenriks gass oppvarming kjeler: en gjennomgang av de beste
De fleste av de innenlandske varmesystemene i Russland, i nærvær av en gassrørledning i en bestemt region, opererer på gasskjeler av forskjellige typer. Videre mistenker mange brukere ikke engang at det i noen situasjoner er mulig å foretrekke forskjellige prinsipper for drift av aggregatene.
I de fleste tilfeller brukes tradisjonelle konveksjonssystemer til huset, uansett kontur, det vil si det kan være radiatorer eller varm pop, og disse metodene gir romoppvarming ved forskjellige temperaturer. Derfor, la oss se sammen hva forskjellen mellom konveksjon og kondenserende kjeler, lære om fordelene og ulempene, hvordan du kobler sammen, og se også videoklippet.

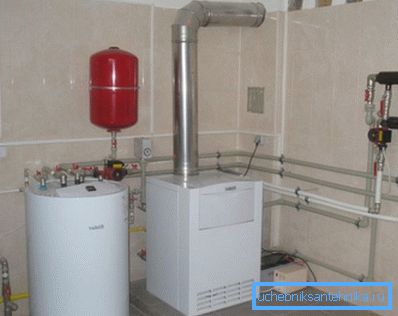

Gass kjeler for hjemmet
Oversikt over konveksjonsmodeller

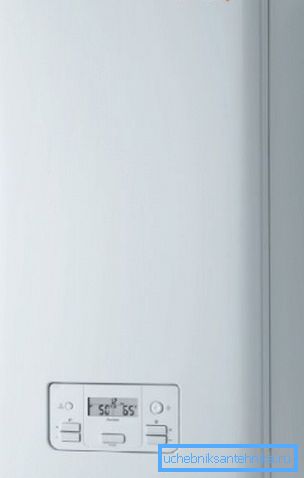

- PROTHERM PANTERA 25 KTV er et veggkonveksjonsvarmesystem som en turbontype skorstein er installert for. Kjelen drives av en spenning på 220 / 230V med en frekvens på 50 Hz og har en effekt på 147W, nåværende 4A, beskyttelsesnivå IP40.
Samtidig er varmeeffekten 26,5 kW med en effektivitet på 92%. Som energibærer er det mulig å bruke bare naturgass eller propan, kun naturgassforbruket er 2,8-1,12 m.3/ time og propan - 2,05-0,82 m3/ time
- Temperaturområdet som kan settes av en termostat varierer fra 38 ° C til 80 ° C, det optimale arbeidstrykket er 0,5-3 bar, ekspansjonstanken har et volum på 7 liter, en rustfri stålvarmeveksler og en brenner laget av nikkelkrom. Under drift er det tre mulige måter for langvarig bruk, dette er vinter / sommer / ferie, det er en anti-frysepunkt, beskyttelse mot fastkjøring av pumpen / treveisventilen og en trykksensor for varmesystemet. Vekt 37 kg med dimensjoner (høyde / bredde / dybde) 7420x410x3110 mm.

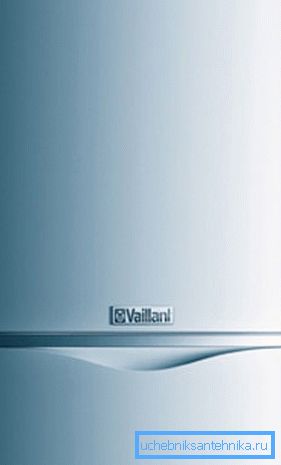

- VAILLANT atmoTEC pluss VUW 200-5 er et veggmontert dobbeltkretskonveksjonssystem hvor det er installert en turbo-type skorstein. Kjelen drives av en spenning på 220 / 230V med en frekvens på 50 Hz og har en effekt på 147W, nåværende 4A, beskyttelsesnivå IP40. Samtidig er varmeeffekten 26,5 kW med en effektivitet på 92%. Som energibærer er det mulig å bruke bare naturgass eller propan, kun naturgassforbruket er 2,8-1,12 m.3/ time og propan - 2,05-0,82 m3/ time
- Temperaturområdet som kan settes av en termostat varierer fra 85 ° C til 110 ° C når den tilføres fra 75 ° C til 85 ° C, det optimale arbeidstrykket er 0,5-3 bar, ekspansjonstanken har et volum på 10 liter, en varmeveksler av rustfritt stål , og en kromonickelbrenner.
Under drift er det tre mulige måter for langvarig bruk, dette er vinter / sommer / ferie, det er en anti-frysepunkt, beskyttelse mot fastkjøring av pumpen / treveisventilen og en trykksensor for varmesystemet. Vekt 31 kg med dimensjoner (høyde / bredde / dybde) 800x440x3380 mm.

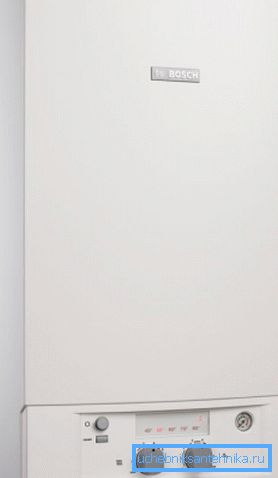

- BOSCH ZWA 24-2 K er et veggkonveksjonsvarmesystem for hvilket en turbontype skorstein er installert. Kjelen drives av en spenning på 220 / 230V med en frekvens på 50 Hz og har en effekt på 240W, nåværende 4A, beskyttelsesnivå IP40. Som energibærer er det mulig å bruke bare naturgass eller propan.
- Temperaturområdet som kan settes av en termostat varierer fra 85 ° C til 110 ° C når den tilføres fra 75 ° C til 85 ° C, det optimale arbeidstrykket er 0,5-3 bar, ekspansjonstanken har et volum på 8 liter, en varmeveksler av rustfritt stål , og en kromonickelbrenner. Under drift er det tre mulige måter for langvarig bruk, dette er vinter / sommer / ferie, det er en anti-frysepunkt, beskyttelse mot fastkjøring av pumpen / treveisventilen og en trykksensor for varmesystemet. Vekt 33 kg med dimensjoner (høyde / bredde / dybde) 7150x400x3550 mm.
Oversikt over kondensasjonsmodeller

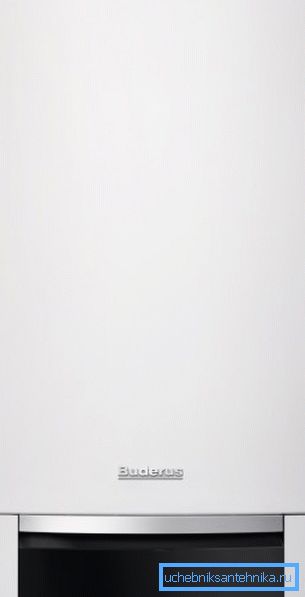

- Buderus Logamax pluss GB012-24K (Tyskland), som på bildet ovenfor, er et veggmontert, dobbeltkrets kondenserende varmesystem, som er mye brukt for områder fra 100 til 220m2. Kjelen opererer på et variabelt nettverk på 220-230V med en frekvens på 50 Hz og bruker kun 120W strøm og kan samtidig operere i varmemodus på 90 ° C (maksimum). Ekspansjonstanken til denne modellen har 8 liter, to finspylere er laget av aluminium med en nominell kapasitet på 26,5 W.
- Ved hjelp av en recuperativ varmeveksler kondenseres den termiske energien til røykgassene, og som et resultat er kjeleffektiviteten 102,5%, og under drift skaper det ikke støy. Drivstofforbruk er 2,7 m3/ time, eksosgasser er utladet i turbo modus, det er en sirkulasjonspumpe, display, fjernkontroll, elektronisk tenning og frostbeskyttelse. Parametrene (høyde / bredde / dybde) er 720x440x355 mm med en masse på 37kg og en garantiperiode på 24 måneder.

- Buderus Logano pluss GB312-280 med automatisk forbrenning av kjelen SAFe (Tyskland) er et gulvmontert dobbeltkrets kondensvarmesystem som brukes mye for områder fra 140 til 280m2. Kjelen opererer på et variabelt nettverk på 220-230V med en frekvens på 50 Hz og bruker kun 330W strøm, og samtidig kan den brukes i varmemodus 56-78 ° C (optimalt). Ekspansjonstanken på denne modellen har 8 liter, to ribbevekslere er laget av aluminium med nominell kapasitet på 27,1W.
- Ved hjelp av en recuperativ varmeveksler kondenseres den termiske energien til røykgassene, og som et resultat er kjeleffektiviteten 108,0%, og under drift skaper det ikke støy. Innløpstrykket er 20 mbar, eksosgassene er utladet i turbo-modus, det er en sirkulasjonspumpe, display, fjernkontroll, elektronisk tenning og frysebeskyttelse. Parametrene (høyde / bredde / dybde) er 1517x1410x717 mm med en vekt på 330 kg og en garantiperiode på 24 måneder.

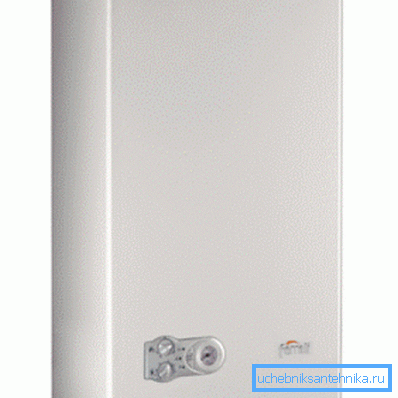

- Ferroli DIVAproject C24 (Italia) er et veggmontert kondenserende varmesystem med to kretser, som er mye brukt for områder fra 100 til 220m2. Kjelen opererer på et variabelt nettverk på 220-230V med en frekvens på 50 Hz og bruker kun 120W strøm og kan samtidig operere i varmemodus på 90 ° C (maksimum). Ekspansjonstanken på denne modellen har 8 liter, den finnte varmeveksleren er laget av kobber med en nominell effekt på 23,5W.
- Ved hjelp av en rekuperativ varmeveksler utføres kondensering av varmeenergi av røykgasser, og som følge av dette er kjeleffektiviteten 91%, og under drift skaper det ikke støy. Drivstoffforbruket er 88 m / time (0,65 kg / t - for flytende gass G31) avgassene er utladet i turbo modus, det er en sirkulasjonspumpe, display, fjernkontroll, elektronisk tenning og frostbeskyttelse. Parametre (høyde / bredde / dybde) er 700x400x330 mm med en masse på 27 kg og en garantiperiode på 24 måneder.
Merk. Kondensaturgasvarmekjeler varierer i prinsippet om drift, som vil bli beskrevet nedenfor. Men for forbrukeren er sluttresultatet viktig, derfor kan vi si at kondensatypemodeller også kalles lavtemperaturmodeller.
Det vil si, deres varmevekslere føler seg utmerket ved en konstant temperatur under 60? C, noe som er ekstremt uønsket for kondenseringstype. I tillegg er konveksjonen, til tross for at kjøpesummen er høyere, i sluttresultatet mer økonomisk enn konveksjonen en.
Prinsippet for drift av gass konveksjon kjeler

Naturlig eller flytende gass strømmer gjennom rørledningen til gassbrenneren, som befinner seg i brennstoffkammeret i kjelen, under varmeveksleren. Plasseringen gjør det mulig for flammer med maksimal effektivitet å varme varmeveksleren, der i sin tur rennende vann blir oppvarmet (se også artikkelen Gassoppvarming i et trehus: installasjon og drift).
Termosensoren ved utgangen tar opp temperaturen du setter, og ved den optimale verdien slår det automatiske reléet av drivstofftilførselen og brenneren forsvinner. Når vanntemperaturen faller med 1-2 ° C, aktiverer de automatiske funksjonene igjen og den elektriske tenningen brenneren - varmeprosessen går inn i den aktive fasen, og slike periodiske sykluser vedvarer til kjelen er slått av.
Når du kjøper en enhet, bør du vite at konveksjonen (tradisjonelle) innenlandske gassvarmekjeler er redd for kondens, noe som påvirker levetiden til varmeveksleren og skorsteinen, siden det ikke bare er vanndamp, men blandingen med syrer som genereres av propanforbrenning.
Den farligste temperaturgrensen som kan være i varmeveksleren? Det er mellom 55 ° C og 57 ° C. Dette antyder at den optimale temperaturen for tradisjonelle enheter skal være 60-80 ° C, men samtidig skal differansen i tilførsels- og returrør være ubetydelig.

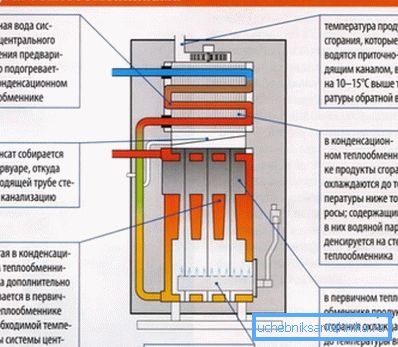

Prinsippet for drift av gass kondenserende kjeler

Kondensasjonsoppvarming innenlandske gasskjeler er den mest økonomiske - ved brennende gass frigjøres termisk energi, overføres til kjølevæsken. Men det produserer også damp med syre, som i dette tilfellet ikke vises på gaten, som i en vanlig, tradisjonell kjele.
Her, i et spesielt kammer, skjer sekundær varmefjerning, det vil si de tilgjengelige forbrenningsprodukter, som kan ha temperaturer opptil 150 ° C, kjølig under duggpunktet (kondensering) - 55 ° C - derav kjelens navn. Men den varmen som ble sluppet i kondensasjonsprosessen, er bortkastet ved oppvarming av kjølevæsken.
Navnet på indikatoren | Verdi for kondenserende kjele i% |
Maksimal effektivitet | 111 |
Tap av avfallsgasser | 2 |
Varmetap | 1 |
Kondensasjonstap | 1 |
Total effektivitet | 107 |
Gjennomsnittlig effektivitetsberegning for kondenserende kjeler
Merk. En tilsvarende beregning som for øvre bord for tradisjonelle kjeler vil bare være 92% effektivitet, noe som er 15% lavere. Det kan derfor konkluderes at besparelser på kondenserende enheter under driften vil være de samme 15%.

Slike enheter er mest effektive ved lave temperaturer (30-50 ° C), som er best egnet for et gulvvarmesystem, og når de brukes i 60-80 ° C-modus, reduseres effektiviteten til 94-95% - dette skyldes en betydelig reduksjon kondensasjon av damp som gir sekundær oppvarming av kjølevæsken.
I tillegg reduserer et to-kretssystem for oppvarming og varmtvannsforsyning til en konvensjonell bygning med kondenseringsmetode for oppvarming av kjølevæsken dramatisk reduksjon av utslipp av karbonmonoksid og nitrogenoksyder til atmosfæren (opptil 70%).
Som du skjønner har muligheten til å spare, og samtidig etterlater ren luft, umiddelbart forårsaket en sterk etterspørsel fra merkantile europeere - i noen land når antallet involverte kondenserende kjeler 99%. Men briterne og belgene gikk enda lenger - i disse landene forbyr loven generelt bruk av konveksjonskedler - kun kondensering.
Men her er ikke bare penger sparing og begrensning av skadelige utslipp til atmosfæren gunstig - slike kjeler står tålmodig mot trykkfall fra 5 mbar til 10 mbar, og energitapet kan være så lite som 10%, og dette påvirker ikke levetiden til brennerne.
Varmevekslere
Merk. Nå for produksjon av varmevekslere brukes hovedsakelig stål, støpejern og kobber, men for kondenserende kjeler brukes aluminium ofte. Kjelens korrekte levetid og kostnad er avhengig av riktig valg av modell med en bestemt varmeveksler.

Det er mer sannsynlig at butikken vil tilby deg en gassvarmekoker med en stålvarmeveksler, siden slikt materiale kan kalles den billigste, mest holdbare og lett behandles. Hovedfordelen ved stål i slike tilfeller er den laveste prisen på enheten og duktiliteten til materialet.
Men til tross for dette, under periodisk oppvarming og kjøling, er stål dekket av sprekker på grunn av det såkalte termiske spenningen. Men ulempene ved stålvarmevekslere kan tilskrives deres følsomhet mot korrosjon, noe som er spesielt farlig når kondens oppstår. I tillegg til et stort volum og masse - jo større volum og masse, desto mer gass vil bli brukt på oppvarming.
Støpejern er praktisk talt ikke redd for korrosjon, selv om instruksjonen fortsatt ikke anbefaler å bruke enheten i en slik modus at kondensering oppstår (55? -57? C). Men under bruk av kjelen er slike varmevekslere ganske krevende - kanskje utseendet av saltavsetninger i brennedelen (skittent vann), noe som fører til sprekker.
På grunn av temperaturforskjellen ved innløpet og utløpet kan det forekomme lavtemperaturkorrosjon, noe som også truer med sprekking (en fireveis blandeventil på returrøret tjener som frelse).
Den mest effektive kan kalles en varmeveksler laget av kobber, til tross for at mange anser det upålitelig. Kobbernes evne til raskt å overføre temperaturen eliminerer nesten helt lavtemperatur-korrosjon, og kjelen er i stand til å fungere ved 30 °, og noen ganger enda lavere. Her har det laveste drivstofforbruket, som kobbervarmevekslere, de minste volumene pluss god termisk ledningsevne.
konklusjon
Til slutt bør det sies at du ikke bør installere gasskjeler med egne hender, selv om du forstår enheten.
I minst to grunner:
- Først, vilkårlig installasjon og tilkobling til gassrøret til en slik enhet er forbudt ved lov og er fulle av fare (det er mange eksempler på dette).
- Dernest, Mesteren med lisensen vil markere garantiperioden for deg, som automatisk innebærer garantiservice, fra datoen for installasjon av enheten, og ikke fra datoen for salg.
