Installasjon av aluminium radiatorer for oppvarming: velg

Aluminiumbatterier er mye lettere enn konvensjonelt støpejern, slik at du kan installere dem selv, uten hjelp. Effektiviteten til oppvarmingsanordningen avhenger også av at installasjonen er riktig, så det er verdt å bo på dette problemet.

Forberedende stadium

Før du installerer en aluminium radiator med egne hender, må du bestemme deg for noen få punkter:

• sørg for at den termiske kapasiteten til enheten er tilstrekkelig. Det kan hende at det kjøpte batteriet ikke har nok varmeoverføring på grunn av lav temperatur på kjølevæsken ved innløpet. I dette tilfellet trenger du bare å legge til noen få deler, hvordan du gjør dette, er beskrevet nedenfor;
• sjekk størrelsen. Moderne varmeovner overfører varmen til rommet, ikke bare på grunn av stråling fra overflaten, men også på grunn av konveksjon, slik at vinduskarmen ikke skal ligge for nær den;

Vær oppmerksom på! Formen til aluminiumfinner er forklart av det faktum at det er nødvendig å styre luftstrømmen fra bunnen opp.

• bestemme hvilken type feste. I prinsippet omfatter det komplette settet vanligvis inventar for å bare henge varmeren på veggen. Men noen ganger er det bedre å kjøpe separate beslag for gulvmontering (spesielt siden prisen er billig), dette alternativet er egnet hvis batteriet er installert i en tynn gipsplattepartisjon eller du bare ikke vil bore hull i veggen.

Velg tilkoblingstype

Før installasjon av aluminium radiatorer, må problemet med typen tilkobling løses. Varmemisjonen til varmeapparatet avhenger direkte av dette.

Mulige alternativer for tilkobling av varmeapparatet som:

• diagonal (det er også et kryss) - i dette tilfellet leveres kjølevæsken fra toppen av varmeren, og det avkjølte kjølevæsken kommer ut fra motsatt side fra bunnen. På grunn av dette oppvarmer batteriet jevnt, og tapene er ikke mer enn 2%;
• med enveisforbindelse er tapet litt mer, opptil 5%;

Vær oppmerksom på! Hvis antall varmeelementer overstiger 12, er en enveisforbindelse ineffektiv. Faktum er at fjerne avstander med denne forbindelsesmetoden ikke vil varme opp.

• med den nedre forbindelsen (forsyning og retur fra forskjellige sider) utgjør 12-13%;
• Den nederste enveisforbindelsen er den mest ugunstige når det gjelder varmeoverføring av batteriet. Tap kan være opptil 20%, men rør kan bli skjult under gulvet, så denne metoden for tilkobling brukes også ofte.

Installasjonsteknologi

Hele prosessen kan deles inn i 2 etapper. Først settes festene til batteriet, og det henger bare på brakettene og kobles til tilførsels- og returrørene. Deretter forblir det bare å kontrollere tetthetene på forbindelsene og ikke glem å lukke de unødvendige hullene på sidene. Hvis det kreves ekstra seksjoner, utføres denne prosedyren før montering av festene i veggen.

Legg til seksjon

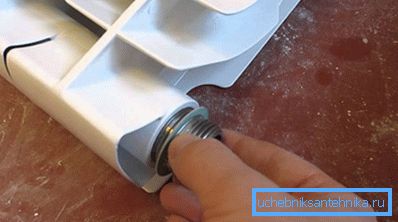

For å legge til en ekstra seksjon i radiatoren, trenger du 2 brystvorter med venstre og høyre tråd på 2 sider, du trenger også varmebestandige tetninger for ekstra tetthet.

Instruksjoner for å legge til en seksjon på batteriet ser slik ut:

• varmeapparatet må plasseres på gulvet, bordet eller annen horisontal overflate;
• da er nipplene satt inn i hullene på radiatoren, mens du ikke glemmer pakningene;
• en ekstra seksjon er festet til dem og å snu tepene blir delen gradvis presset mot batteriet;
• samtidig bør begge brystvinklene svinges gradvis, bokstavelig talt med 1-2 omdreininger, dette er nødvendig slik at seksjonen ikke snurrer og deformerer samlermetallet.

Etter at du har lagt til seksjoner, er alt som gjenstår å kontrollere tetthetene på leddene, og du kan fortsette å installere varmeren.

Installasjon og tilkobling av radiatoren

Ofte brukes bare veggfeste for aluminiums radiatorer, deres vekt er flere ganger mindre enn støpejernets, slik at det ikke er nødvendig med ekstra støtte fra bunnen.

Antall festemidler avhenger av hvor mange deler som er i varmeapparatet, og festene er installert ikke bare på toppen, men også på bunnen av enheten. Med antall seksjoner opptil 9 er det bare 1 montering montert på den øvre delen av enheten, og 2 i nedre del. Nærmere data er gitt i tabellen.

Avhengighet av antall braketter på antall radiatorseksjoner

Når det gjelder hvordan du installerer en aluminium radiator riktig, begynner arbeidet med å merke monteringshullene. Til tross for den lave vekten på varmeren, er det best å bruke ankre. Et hull blir bare boret under fjellet, da settes en plastdel inn i den, og deretter settes en metallbrakett inn i den med innsats.

I dette tilfellet ekspanderer plastinnsatsen og festes sikkert på grunn av friksjonskraften. Dette er nok til å tåle lasten, ikke bare fra aluminium, men også fra det tyngre batteriet.

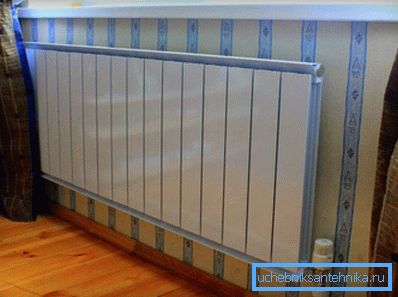

Deretter forblir det bare å løse problemet med å henge en aluminium-radiator. Det eneste kravet på dette stadiet er å nivåere det på byggnivå. Med en sterk forspenning vil oppvarming av varmeapparatet forverres betydelig, og dermed vil varmeoverføringen bli mindre.

Ved tilkobling til tilførsels- og returrør anbefales det å bruke kuleventiler for å kunne blokkere kjølemiddelets tilgang til radiatoren raskt under lekkasje. Slik at driften av varmesystemet ikke blir forstyrret, vil det være nødvendig med en bypass-enhet (jumper) som gjør at kjølevæsken sirkulerer rundt deaktivert oppvarmingsanordning.

Gulvbeslag

Denne typen festing brukes i tilfeller der veggen ikke har tilstrekkelig bæreevne eller på grunn av varmerens størrelse, er det ingen mening å henge den (i tilfelle av lave radiatorer).

Utformingen av braketter av denne typen er lik - det er et plast- eller metallben med en bredsåle (for større stabilitet), i den øvre delen er det en utsparing for installasjon av radiatoren og festebraketten. Noen ganger, i stedet for braketten, brukte en liten fleksibel kjede (strukturelt lik motorsagkjeden). Fiksering er nødvendig, slik at radiatoren ikke faller ved utilsiktet kontakt med den.

Ved gulvmontering er problemet med å installere aluminiums radiatorer lettere å løse. Med antall seksjoner opptil 12-15, vil det være behov for 2 beslag, med et større antall på minst 3. Festene er plassert på gulvet, som regel er de festet av ankre eller vanlige skruer (ved tregulv).

Gulvmontering brukes vanligvis til lav- eller middels høydevarmere. Hvis avstanden mellom akslene overstiger 500 mm, anbefales det å sette batteriet på veggen på grunn av påliteligheten. I dette tilfellet er festingen i seg selv bare nødvendig for varmelegemets stabilitet, hele lasten faller på gulvbrakettene.

På slutten

Installasjonsprosessen av aluminiumsmodeller er praktisk talt ikke forskjellig fra installasjonen av konvensjonelt støpejern eller bimetallbatterier. De samme festene brukes, og teknologien forblir den samme. I tillegg til standard veggbeslag kan gulvfester også brukes, noen ganger er dette det eneste mulige installasjonsalternativet. Den foreslåtte informasjonen hjelper ikke bare med å installere batteriet riktig, men også for å velge riktig type montering.

Videoen i denne artikkelen viser prosessen med å montere og installere en aluminium radiator.
