Installasjon av radiatorer: designfunksjoner, montering av

I denne artikkelen vil vi snakke om hvordan man selvstendig kan utføre installasjonen av radiatorer ved hjelp av tilgjengelige verktøy og forbruksvarer. Det vil si at vi ikke vil fokusere på ledningsdiagrammer, siden det er relevante artikler på vår portal for dette, og se nærmere på hvordan du installerer batterier av ulike modifikasjoner.

Innledende orientering

Artikkelen omhandler stor interesse fordi prisen på profesjonelle rørleggere er høy, mens med demonteringsarbeidene, vil du sikkert klare det selv og spare penger på denne måten.

Før vi vurderer de nåværende metodene for installasjon av radiatorer, vil vi snakke om designfunksjonene til disse enhetene som bør vurderes under installasjonen.

Konstruksjonsfunksjoner

Alle oppvarmingsbatterier, uavhengig av produksjonsmaterialet som brukes i fremstillingen, samt uavhengig av størrelse og konfigurasjon, har innløp og utløp. I de fleste enheter presentert på salg, dupliseres disse hullene for å tillate både topp og bunnforbindelse.

Under installasjonen forblir en del av de teknologiske hullene uutnyttet. For å sikre stramhet av enheten, brukes spesielle plugger som er skrudd inn i de teknologiske hullene.

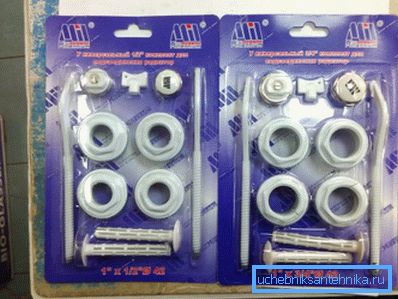

Standardudstyret til ovnen er ikke utstyrt med de nødvendige pluggen og beslagene (koblingselementer for parring med rørledningen). Derfor vil det bli nødvendig med en ekstra bestilling for å kjøpe et spesialutstyr for montering av radiatorer.

Disse kittene er som regel standard og egnet for side- eller kryssforbindelse. Men det er batterier designet for nedre innløpsrør av innløps- og eksosrør. I dette tilfellet, i tillegg til hovedinstallasjonssettet, må du kjøpe en spesiell montering for tilkobling til tett monterte tilkoblinger.

Et annet viktig trekk ved enheten av varmeapparater med sirkulerende kjølevæske er muligheten for vegg- eller gulvinstallasjon. I dette og i et annet tilfelle må du kjøpe spesielle monteringsbeslag - braketter, modifikasjoner som vi vurderer i beskrivelsen av installasjonsarbeidet.

Installasjon av støpejern radiatorer

Støpejernskonstruksjoner er en optimal løsning for montering i sentraliserte systemer og i autonome tyngdekraftsystemer konstruert ved bruk av kjeler med en ekstern ekspansjonstank. Installasjonsskjemaet til radiatorer av støpejern, avhenger av hvilken type rørforing som skal kjøles, og vannet som har forlatt temperaturen, vil gå.

Tenk på, hva er installasjonsinstruksjonen til den vanligste "trefinger" støpejerns radiatoren.

Trefinger det kalles populært, siden tre fingre passer inn i gapet mellom seksjonene.

• På den første fasen merker du opp stedet der installasjonen skal utføres.. Tradisjonelt er dette stedet området under vinduet. Valget av dette stedet er ikke tilfeldig, da det gir mulighet for optimal konveksjon (sirkulasjon av varm og kald luft) innenfor rammen av et oppvarmet rom. Vi måler vinduskarmen og bestemmer senteret. Deretter skal du måle lengden på enheten som skal installeres, bestemme senteret og merke lengden på veggen og justere sentrene.
• Tegn en horisontal linje som vil korrespondere med topplinjen på batteriet. Denne linjen bør være strengt horisontal, som kan bestemmes ved hjelp av vannstanden.

Viktig: Hvis batteriene er installert med en skråning, er det høyst sannsynlig at luften kommer til å dannes i enkelte deler.

• Tegn vertikale linjer som vil tilsvare midtpunktet mellom hullene mellom de ytre partiene..

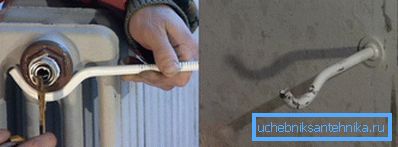

Som regel er det 4 hekker som er nok til å installere enheten - to på bunnen og to på toppen. Men hvis veggen er gammel eller batteriet består av 12 eller flere deler, i stedet for standard 4 festepunkter, kan det brukes 6 beslag. Mellomliggende montering av egne hender satt i gapet mellom de to sentrale seksjonene.

• Ved hjelp av tappebrakettene merker du midt på hullet 2-3 mm over sentrene til de øvre og nedre innløpshullene.
• Bor hullene med en borer med passende diameter (12 mm) til dybden på plastforseglingen.
• Plastforseglingene setter inn hullene og hamrer dem inntil de er flush med veggoverflaten.
• Skruebeslag.
• Grinder kutter røret til ønsket lengde.
• Hang radiatoren. Hvis den er riktig installert, faller enheten på alle beslag og svinger ikke når den trykkes.
• På neste stadium utføres installasjonen av støpejerns radiatorer til rør. I teknologiske hull, ved hjelp av slep eller fum-tape, vrir vi låsemekanismene som vi legger til ved å kutte til den ønskede lengden på røret. Til dette formål behandles enden av rørene med dyser, kutte tråden, tonehøyde og dimensjoner tilsvarer gjengene til stoppventilene.

Tips: Hvis tilkoblingen er laget med tau, belegger vi den øvre delen av skjøten med oljemaling. Etter at malingen har tørket, vil forbindelsen være mer hydrofob.

Etter installasjon helles kjølevæsken inn i systemet, og tilkoblingsgraden kontrolleres. Hvis det oppdages lekkasjer eller varmeapparatet er installert feil, kan det være nødvendig å fjerne støpejerns radiatorer.

Brakettyper

• Justerbare stålfester, støpejernsholdere, festemidler på stålstrimler og glidelåsbolter på opptil 30 cm lang brukes til støpejernsbatterier.
• For aluminium og bimetallbatterier kan du bruke armert stålfeste eller piskestålbeslag med dugg opp til 17 cm i lengde.

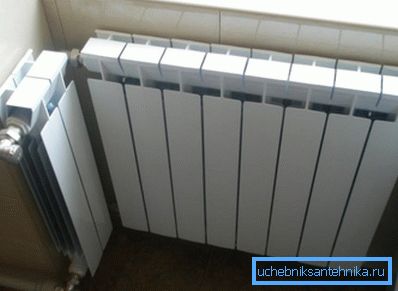

Funksjoner ved montering av bimetall- og aluminiumbatterier

Sammen med støpejernsbatterier er bimetalliske og endelte aluminiumsmodifikasjoner bredt representert på markedet. Vurder hvordan du installerer en radiator i leiligheten, forutsatt at den er laget av aluminium eller aluminium i kombinasjon med stål.

Viktig: Hvis du trenger å øke bimetall- eller aluminiumbatteriet eller tvert imot, forkorte det ved å endre antall seksjoner, trenger du en spesiell radiator nøkkel. Denne nøkkelen er alternativt satt inn i nedre og øvre innløp, og lar deg demontere et enkelt produkt i flere separate deler, eller omvendt, for å sette sammen flere seksjoner sammen.

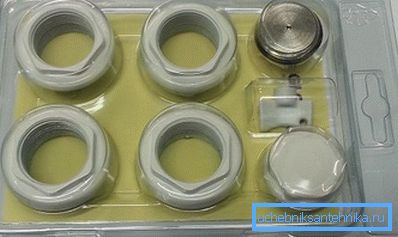

Etter at det nødvendige antall seksjoner er montert sammen, installer armaturene. For disse formål bruker vi et universalmonteringssett for radiatorer, bestående av kontrollmutter og plugger. Skruemutter er skrudd inn i hullene der rørene skal kobles, og pluggene skrues inn i de resterende to hullene.

Viktig: Ved montering av beslag bruker vi fum-tape som vi vind med urviseren. Hvis du vinder den mot urviseren når du unngår blenderåpningen, vil tetningsmassen tvile og vil ikke gi riktig tetthet.

Merking av posisjonen til enheten er den samme som ved installasjon av støpejernsbatterier. Men det er en ting som må vurderes. Avstanden mellom aluminiumsdelene er en størrelsesorden smalere enn mellom jernpartiene, så plasseringen av brakettene må bestemmes med særlig nøyaktighet.

Hvis installasjonen gjøres ved hjelp av metall-plastrør, blir radiatoren først hengt, og rørene blir kuttet og tilkoblet. Hvis i stedet for metallbasert laminat brukes sterkere og mer slitesterk polypropylen, utfører vi først kutting og lodding av rør, og først etter det setter vi batteriet og gjør tilkoblingen.

Viktig: Noen varmeovner og rør kan være inkompatible, da de danner et galvanisk par, noe som bidrar til utvikling av korrosive prosesser. For eksempel anbefales ikke en kombinasjon av stålrør og aluminium. Samtidig er polypropylenrør en universell løsning for alle typer batterier.

konklusjon

Fra det ovenstående kan vi trekke følgende konklusjon. For å utføre installasjonen eller demontering av en radiator er det ikke nødvendig å være profesjonell. Det er nok å forsiktig gjøre alle trinnene som er oppført ovenfor, og du vil sikkert oppnå ønsket resultat.

For å installere radiatoren var enklere, anbefaler vi å se videoen i denne artikkelen.
