Installasjon av varmesystemer: arbeidsstadier og trinnvis

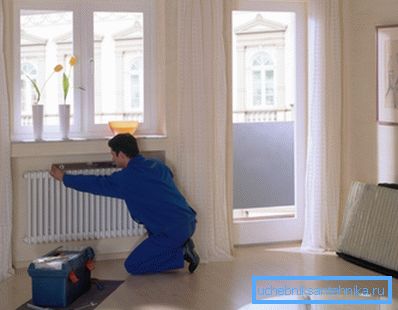

Gjør-det-selv installasjon av varmesystemer er ikke en enkel oppgave, noe som vil kreve at du har viss kunnskap og ferdigheter. Vi vil vurdere de viktigste stadiene av arbeidet som antas av installasjonsteknologien til varmesystemet slik at du selv kan takle denne oppgaven.

Forberedende stadium

Design og kjøp av materialer

Som noe teknisk arbeid krever byggingen av varmesystemet en obligatorisk design. For å riktig beregne og velge alle elementene i ordningen, trenger du en viss kvalifikasjon og kunnskap om metodikken, så det er bedre å betro dette arbeidet til en profesjonell.

På en eller annen måte må du ha et prosjekt som vil inneholde:

• Beregninger av kraftutstyr og oppvarming enheter;

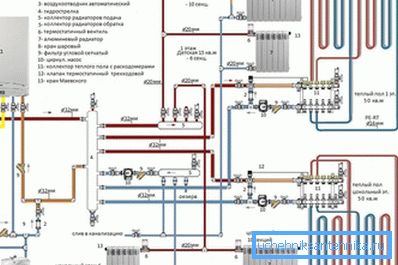

• Ordninger og tegninger, herunder aksonometriske og skjematiske diagrammer for oppvarming, arrangement av kommunikasjon og motorveier, størrelser, diametre, etc .;
• Spesifikasjoner for alle komponenter og deler, koblinger, beslag, rør, radiatorer, ventiler og ventiler;
• Begrunnelse for valg av type radiatorer, kjele, pumpe og annet utstyr;
• Forklarende merknad om alle typer arbeid;
• Anslå med antall og type nødvendige deler og materialer.

Vær oppmerksom på! Som et resultat må vi være klar over nøyaktig hvor radiatorene skal være plassert, hvor det vil være hull for rør å passere gjennom veggene, hvor kjelen og ekspansjonstanken, sirkulasjonspumpen og andre elementer i systemet vil bli installert.

På grunnlag av spesifikasjonen er det anslag for kjøp av materialer og utstyr. Deretter må du velge den mest ansvarlige selgeren og levere alt du trenger til objektet. Når du kjøper, bør du nøye studere merking og sertifikater for samsvar av alle produkter, slik at du ikke kjøper en falsk eller et ekteskap.

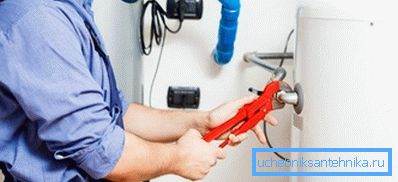

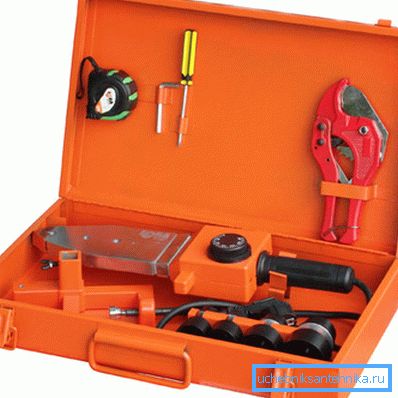

Du må også forberede på forhånd de nødvendige verktøyene: et sett for lodding og kutting av polypropylenrør, rørnøkler og nøkler, en perforator, nivå, slep og lim for gjengede tilkoblinger, en pumpe for krymping av systemet, en blyant og annet tilbehør.

  Vær oppmerksom på! Hvis det er nødvendig å bytte ut, er det i det forberedende stadiet demontert varmesystemet som ble installert tidligere.

Merking og montering av monteringer

Basert på ordningen vi har, er det nødvendig å lage et oppslag. Det første trinnet er å finne stedene hvor rør passerer gjennom veggen og markere dem med blyant. Videre fra disse markene tegner vi vertikale og horisontale linjer langs hvilke motorveier vil løpe i henhold til tegningen:

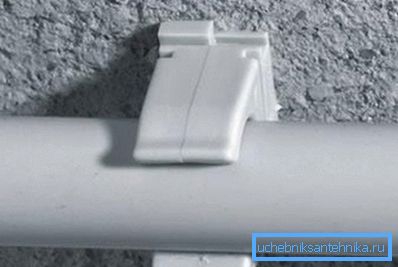

Deretter tar vi festeklemmer og festes langs merkede linjer med en stigning på ca 50 cm. Festing kan gjøres med dowels, hvis veggene er murstein eller betong, og også med selvskærende skruer, hvis veggene er tre.

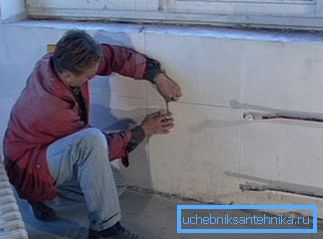

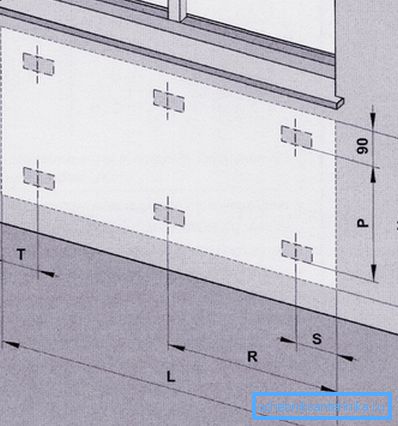

Etter dette merker du monteringsstedet til radiatorer. De skal installeres under vinduene i en avstand på 10 cm fra vinduskarmen og 10 til 15 cm fra gulvet. Det er ønskelig at enheten var midt i vinduet.

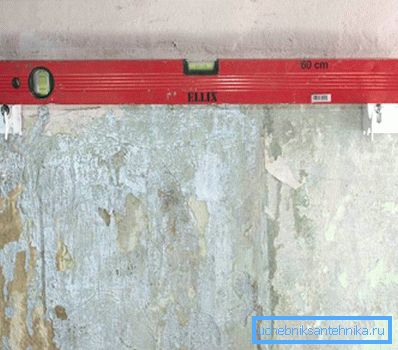

Til slutt, ved å markere, bestemmer vi monteringspunktene på brakettene for montering av konvektorer og installerer dem ved hjelp av dowels. For rammemurer og vegger av gipsplater, må du bruke spesielle monteringsarmaturer.

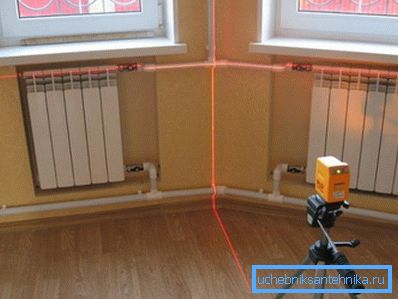

  Vær oppmerksom på! Installasjonen av varmesystemet krever nøyaktig plassering av alle armaturene og den nøyaktige tilpasningen til tegningen. Det er også viktig å respektere horisontal og vertikal nivå.

Passasje hull

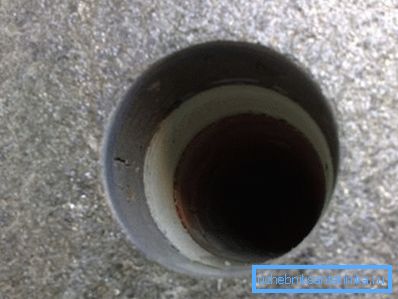

For passasje av hull i betongvegger med kraftige øvelser med spesielle øvelser for betong. Den mest foretrukne diamantkrone og øvelser med pobeditovymi tips. Hull bør være like jevn og vinkelrett på veggen som mulig.

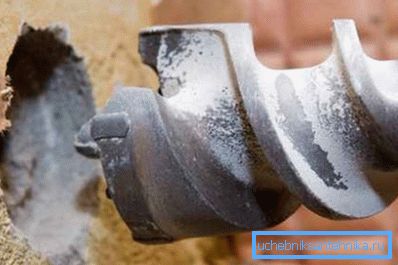

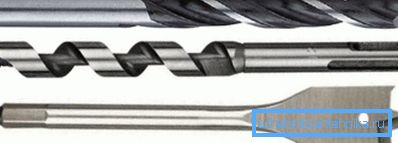

Hvis veggene er tre, kan du bruke en vanlig bor med trebor. Slike øvelser er mest effektive:

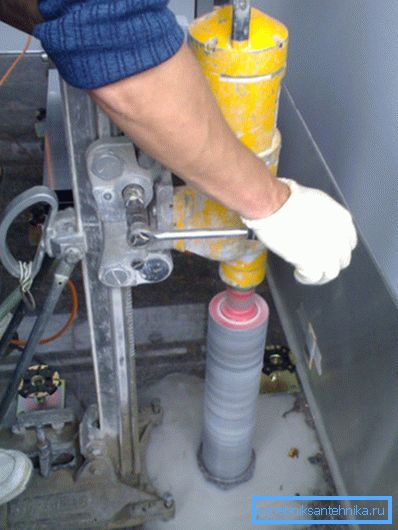

Det vanskeligste å kutte overlappingen. For dette kan du bruke en kraftig slag i perkusjonsmodus eller en krone med en diamantkant, og kronen er mye bedre:

Vær oppmerksom på! Prisen på et godt verktøy er veldig høyt, derfor er det bedre å leie det. Dette kan gjøres i ethvert stort supermarked.

Installasjon av radiatorer

Vi har allerede gjort oppføring og montering av braketter for å feste batterier. Nå fortsetter vi til montering og installasjon.

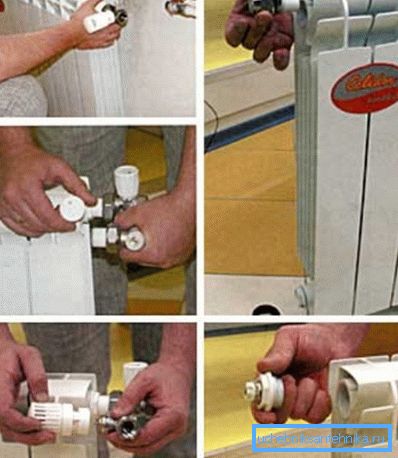

Først og fremst må du skru av futorki (plugger) og klargjøre radiatorventilene. Det er bedre å bruke polypropylenkraner, som ofte kommer med radiatoren.

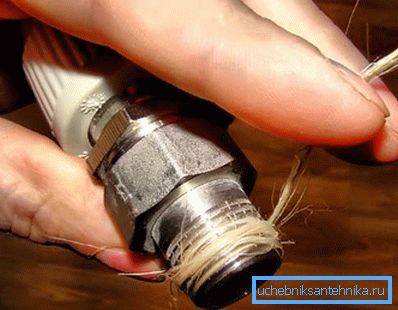

Gjenget tilkobling bør smøres med Unipak lim og innpakket med slep. Noen rørleggere bruker FUM tape, men tau med lim er mer pålitelig. Påfør et rikelig lag på tråden, og i løpet av kurset vindser vi fibrene med linktråder.

Deretter setter vi på blendermutteren på radiatorpiken og vind den først med hendene, så mot stoppet med skruenøkkelen. Vi legger en ny trykk, deretter Mayevsky's ventil, og lukk det siste hullet med en plugg.

Vær oppmerksom på! Det er nødvendig å koordinere posisjonene til kranene med enhetsledningsdiagrammet: det kan være lavere, side eller diagonalt.

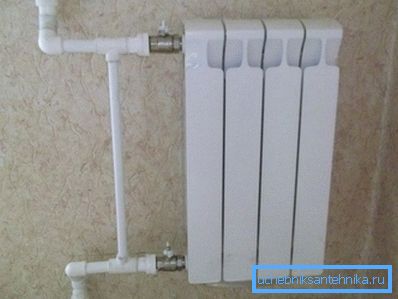

Hvis vi har Leningrad ett-pipesystem, utfører vi bindingsomkoblingen. For å gjøre dette, lodd rørsegmentene og koble dem med et tynnere rør:

Først monterer vi adaptere til polypropylen (hvis det er nødvendig), så setter vi overgangen tee fra D20 til D16 på den ene siden, deretter brystvorten og deretter tee på motsatt side. Selen er klar.

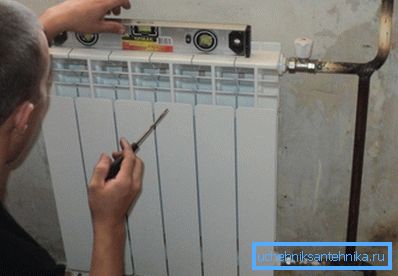

Til slutt skal du installere enheten på beslagene og fikse det. Vi kontrollerer flatheten på installasjonsbyggnivået.

Rørlodning

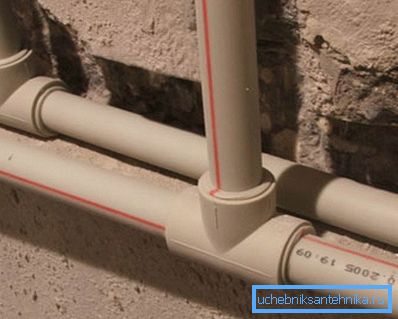

Instruksjoner om hvordan du installerer varmesystemet som er laget av polypropylen, er ganske enkelt. Men vi trenger et sett med verktøy for sveising av plastrør, som også kan leies i byen Miass.

Så la oss komme i gang:

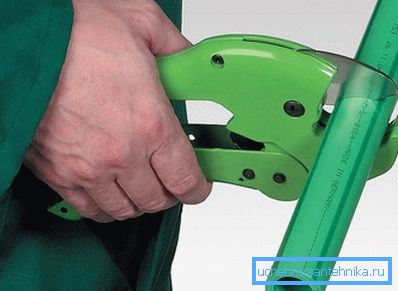

1. Vi utfører rørskjæring i henhold til tegningen med en rørkutter;

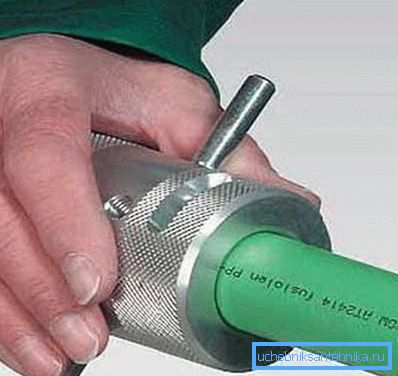

1. På enden av røret er det nødvendig å avskjære med en skråning på 15 grader til en dybde på 2 - 3 mm. Det er bedre å gjøre dette med en ansiktsplukker;

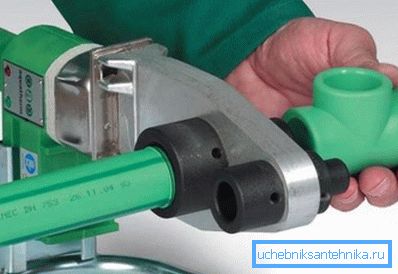

1. Monter loddejernet på stativet og still temperaturen til 260 grader. Deretter setter vi beslaget på doren, og setter enden av røret inn i ermen. Vi trykker på begge sider til delene hviler på felgen;

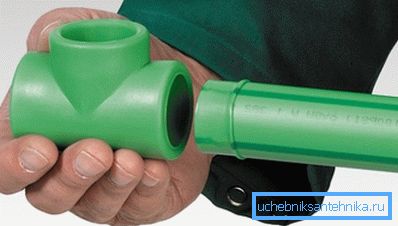

1. Oppvarming varer ca. fem sekunder, i instruksjonene for loddejernet skal være et varmesystem, avhengig av diameteren. Etter oppvarming fjerner vi deler og koble dem til røret helt kommer inn i ermen.

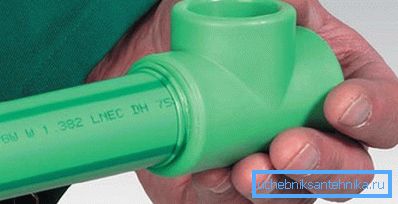

1. Hold delene fortsatt, ikke roter. Det er nok å motstå dem i ca 30 sekunder til helt sett;

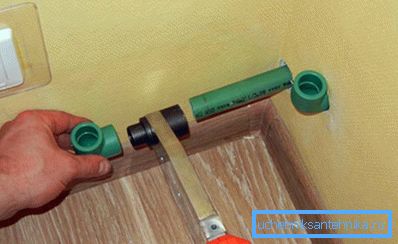

1. Vi samler separate områder på bordet, så kobler vi dem på vekt ved inngangspunkter til veggen og ved radiatorene.

Vær oppmerksom på! Det er bedre å først øve på utklippene for å få litt fingerfylling og tillit til handlingene, siden leddene ikke er separerbare.

På slutten av rørene er koblet til kjelen, er en sirkulasjonspumpe installert på returrøret. Deretter krympes systemet med en spesiell pumpe. Mer informasjon om dette finnes i artiklene på vår nettside.

konklusjon

Hvis kontrakten for installasjon av varmesystemet virker for dyrt for deg, kan du enkelt takle denne oppgaven selv. Dette vil hjelpe deg med vår guide og video.
