Installere en sirkulasjonspumpe i varmesystemet: egenskaper

I denne artikkelen vil vi snakke om hvordan man installerer en sirkulasjonspumpe i varmesystemet, uten hjelp av kvalifiserte fagfolk. Artikkelen er relevant, siden spesialiserte blåsere brukes i de fleste varmesystemer.

Til tross for at noen varmekjeler er produsert med en integrert pumpe, kjøres de fleste kjeler fortsatt med fjerntrykksutstyr.

Før vi vurderer funksjonene ved installasjon, definerer vi for en gang hva er årsakene til installasjon og bruk av sirkulasjonspumper.

Behovet for en sirkulasjonspumpe

Det vanligste problemet med drift av varmesystemer i et privat hus er den ujevne fordeling av varme. Ved bruk av kretser med naturlig sirkulasjon er det ikke uvanlig at radiatorer varmes opp i rom som er fjernt fra kjelen, mens nærliggende batterier allerede kokker (finne ut hvordan to-rørs varmeanlegg er installert på riktig måte).

I slike tilfeller er det nødvendig å treffe tiltak for at kjølevæsken skal bevege seg mer intensivt gjennom systemet.

For en mer jevn fordeling av varme gjennom rørledningen og batteriene i dag, brukes følgende metoder:

• Installasjon av rør med større diameter i forhold til det som ble opprinnelig installert.

Full utskifting av rør med egne hender er en effektiv metode som gjør det mulig å øke systemytelsen betydelig. Men å bestemme seg for å bruke denne metoden, må du huske at du trenger en profesjonell beregning av forholdet mellom diameteren av tverrsnittet til rørets lengde. Dessuten vil prisen på rør for å erstatte hele systemet være betydelig, og det vil også ta tid for installasjon.

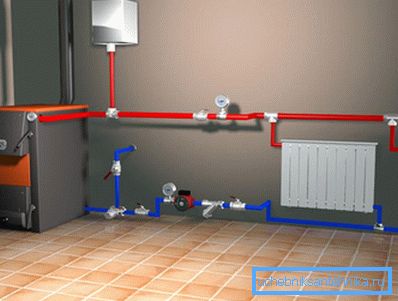

• Installasjon i pumpens varmesystem for tvungen sirkulasjon av kjølevæske.

Installasjon av sirkulasjonspumpe i varmesystemet gjør at du kan gjøre uten å bytte rørledningen og dermed redusere tid og materialkostnader.

Resultatet av installasjonen av dette utstyret vil være ensartethet av temperaturindikatorer i hele huset. Videre er det på grunn av kjølevæskens intensive sirkulasjon mulig å utelukke muligheten for luftplugger, noe som har en positiv effekt på varmeapparatets levetid.

Prinsippet om drift og designfunksjoner

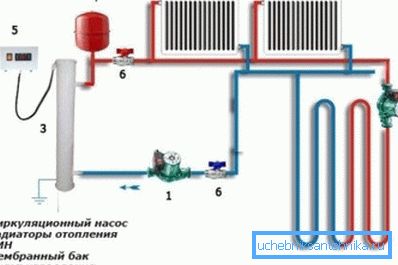

Før du installerer en sirkulasjonspumpe for oppvarming, må du vurdere prinsippet om bruk av denne enheten. Som nevnt er utstyret utformet for å sikre tvungen sirkulasjon av kjølevæsken i et lukket system.

Pumpens utforming består av en elektrisk motor, en rotor og en aksel med en løpehjul. Alle strukturelle elementer er innelukket i et forseglet metallhus.

Prinsippet om mekanismen er enkelt. Enheten er montert i rørledningen. Ved å dreie akselen med pumpehjulet akselereres kjølevæsken i ønsket retning.

Som regel er trykket som er resultatet av rotasjonen av pumpehjulet tilstrekkelig til effektivt å flytte væskemediet fra kjelen til det fjerneste punktet av systemet og baksiden.

Hovedvarianter

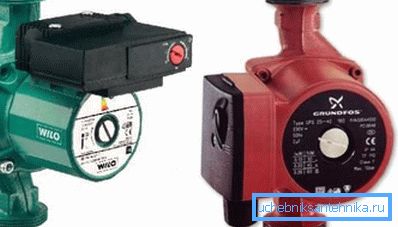

Følgende typer sirkulasjonspumper er tilgjengelige på markedet:

1. Modifikasjoner av typen "tørr", hvor rotoren ikke kommer i direkte kontakt med kjølevæsken.

Arbeidsdelen av en slik enhet er isolert fra elmotoren ved hjelp av tetningsringer laget av rustfritt stål. Når mekanismen fungerer, roterer ringene i forhold til hverandre. På grunn av trykkforskjellen på den ene og den andre siden av ringene, sikres en riktig tetthet.

Blant fordelene med denne løsningen merker vi høy effektivitet og når 80%. Det er imidlertid en betydelig ulempe, denne typen utstyr er preget av overdreven støy. Derfor skal installasjonen utføres i et eget lydisolert rom.

"Tørre" pumper er igjen av tre typer:

• vertikale modifikasjoner med dysens plassering på en akse og vertikal stilling av motoren;
• horisontale modifikasjoner med en horisontal motor, et utløpsrør på kroppen og et sugerør på forsiden av akselen;
• blokk modifikasjoner, der kjølevæsken strømmer i retning av lengdeaksen og vises radialt på lasten.

1. "Våttype" -pumper er forskjellige fra "tørre" motstykker ved at pumpehjulet og rotoren er i en svømmet tilstand.

I dette tilfellet fungerer kjølevæsken som kjølevæske og smøremiddel. Rotoren er skilt fra motoren med et spesielt "glass" laget av rustfritt stål.

Blant fordelene med denne enheten merker vi et lavt lydnivå. Men det er en betydelig ulempe - effektiviteten av våte pumper ikke overstiger 50%, som er en størrelsesorden mindre enn indikatorene demonstrert av tørre analoger.

Når vi har bestemt oss for valget av pumpeutstyr, bør du vurdere hvordan du installerer det.

Installasjonsfunksjoner

Ved oppstart skal beregningen av sirkulasjonspumpe for oppvarming utføres. Dette gjøres i henhold til følgende formel:

Q = N / t2-t1,

hvor Q er pumpekapasiteten, er t temperaturen på kjelenes utløp, og N er kraften til oppvarmingsutstyret.

Alle disse parameterne finnes i instruksjonene som er vedlagt den valgte enheten.

Installasjonsinstruksjoner er enkle, og derfor vil du kunne takle denne oppgaven på egenhånd uten involvering av spesialister.

• Før installasjon, les bruksanvisningen og kablingsskjemaet.

Viktig: Installasjonen skal utføres med forventning om at dette stedet har lett tilgang.

• Tøm alt vann fra systemet.
• Klipp røret som vist på diagrammet.
• Monter pumpen i henhold til instruksjonene.
• Enheten er koblet til et vanlig elektrisk nettverk på 220 V.

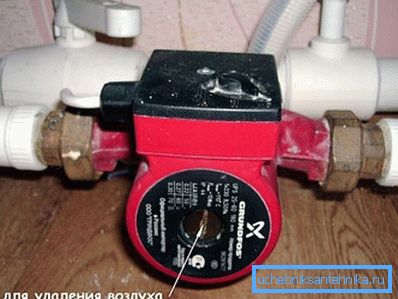

• Etter installasjon er systemet fylt med vann og overskuddsluft er trukket ut av det. Deretter kan du begynne å slå på pumpen.

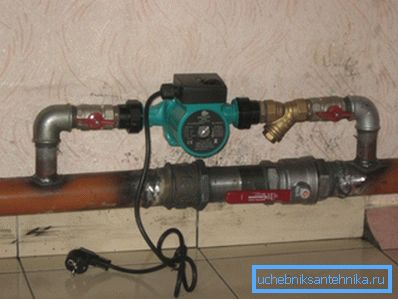

Viktig: Ved installasjon anbefales det å omgå (bypass). På grunn av denne bypassen vil systemet fungere naturlig når strømmen kobles fra.

konklusjon

Så vi så på hvordan og gjennom hvilket utstyr du kan gjøre varmesystemet mer funksjonelt og produktivt. Det gjenstår å kjøpe en egnet pumpe og fortsette til installasjonen (se også artikkelen Testing av varmesystemet: formål, egenskaper, arbeidsmetode).

Mer nyttig informasjon om dette emnet kan bli funnet ved å se videoen i denne artikkelen.
