Jernvarme radiatorer: design funksjoner, formel for

Støpejern Sovjetvarme radiatorer er kjent for mange eiere av gamle leiligheter eller hus, hvor oppvarmingsutstyr ikke har endret seg i mer enn tjue år.

I dag, i stedet for de gamle, ryddige batteriene, kan du kjøpe lettere, stilige og billig varmeovner designet for å utstyre autonome eller sentraliserte systemer.

Oppvarming utstyr dekorert i bronse

Det ser ut til at tunge støpejernskonstruksjoner har mistet sin relevans, men faktisk produseres disse enhetene fortsatt. Videre er moderne støpejerns radiatorer lett anskaffet av mennesker i forskjellige land i verden, og det viser seg at det er flere åpenbare årsaker til dette.

I denne artikkelen vil vi snakke om hva en moderne støpejern radiator er, og hva er fordelene og ulempene. Basert på informasjonen som presenteres i denne artikkelen, vil du kunne trekke en passende konklusjon og bestemme om du skal kjøpe slike batterier for å bygge oppvarmesystemer eller ikke.

Grunnleggende informasjon

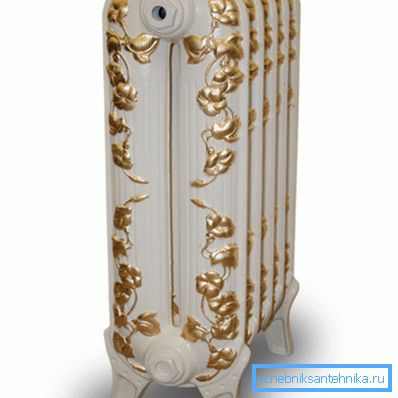

Dekorasjon varmebestandige emaljer

Stråleben radiatorer eller deres analoger, beregnet for veggmontering, er seksjonelle oppvarming enheter. Disse enhetene er beregnet for drift i sentraliserte oppvarmingssystemer i bygninger med bolig, offentlig og industriell formål.

Et karakteristisk trekk ved disse enhetene er en betydelig termisk kapasitet med relativt kompakte dimensjoner. Valget av denne kategorien av varmeapparater for drift i sentraliserte systemer er ikke tilfeldig, siden støpejernet er motstandsdyktig mot korrosjon til tross for lavkvaliteten av kjølevæsken.

Lagring av ferdige batterier

Radiatorer laget av gråstøpejern KCH30-6F, sterk og holdbar, ettersom statistikken over drift av individuelle modeller har mer enn 70 år.

En slik ressurs er imidlertid et unikt tilfelle, for etter 30-40 år er det en fullstendig nedbrytning av kryssende tetninger som trenger erstatning. Videre blir de indre kanaler som er fylt med kjølevæske i løpet av tre til fire tiår blitt flekkete med lettelse.

På bildet stenger jernbatteriet

Utseendet til relieffer er forårsaket av tilstedeværelsen i kjølevæsken av et stort antall mikrovekter, som i lang tid påvirker de indre overflatene som slitende partikler.

Som et resultat av dette samler de tøffe veggene forskjellige innskudd på seg selv og kanalkapasiteten reduseres kraftig. Derfor velger du hva du skal kjøpe stålvarmere eller støpejern, vær oppmerksom på kvaliteten på kjølevæsken i systemet.

Konstruksjonsfunksjoner

På diagrammet, jernstråler MS 90

I henhold til antall kanaler i en seksjon, er enkeltkanal og tokanalstyper av støpejern radiatorer forskjellige. Kapasiteten til varmeovner avhenger av antall og diameter av kanalene (volumet av kjølevæske som kan passere i en viss tidsperiode).

Oppvarming av støpejernsapparater varierer i antall seksjoner og i rammestørrelser. Standard komplett sett gjør 4-8 deler med mulighet for å bygge. Senteravstanden og antall seksjoner er valgt i henhold til vinduets åpning og avstanden fra denne åpningen til gulvet og i samsvar med gulvplassen.

Hvilke støpejern radiatorer er bedre? De beste egenskapene vil bli demonstrert av riktig valgt utstyr.

Viktig: Hvis antall seksjoner overstiger den nødvendige prisen, vil rommet bli varmt og må holde vinduet åpent mesteparten av tiden. Faktum er at det sentraliserte varmesystemet ikke medfører mulighet for å justere temperaturen, og derfor er det nødvendig å kompensere for overdreven oppvarming av luften ved hjelp av ventilasjon. Omvendt, hvis antall seksjoner er utilstrekkelig, vil rommet bli kaldt.

Et eksempel på hvordan moderne hvite støpejerns radiatorer med bunnforbindelse ser ut

Ved valg av batterier, i tillegg til antall seksjoner, er det nødvendig å ta hensyn til slike parametere som senteravstand og produktdybde.

Midtavstanden er avstanden fra sentrum av den øvre innløpet til midten av det nedre hullet. I moderne enheter kan denne avstanden variere fra 350 til 1500 mm. Dybden på seksjonene er fra 50 til 140 mm.

En rekke størrelser lar deg velge den enheten som best passer til utformingen av varmesystemet.

Formelen for beregning av antall seksjoner

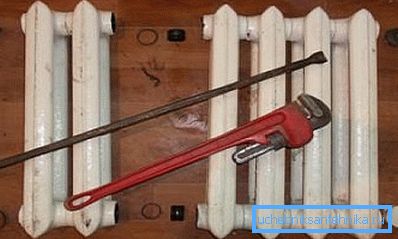

Kapasitet av seksjoner og det nødvendige verktøyet for dette

Før du installerer radiatorer for romoppvarming med egne hender, må du beregne riktig antall seksjoner.

Viktig: For å øke eller redusere antall seksjoner, brukes en spesiell radiator nøkkel. Nøkkelen går gjennom innløpet i batteriet for ønsket antall merker. Hvert merke på nøkkelen tilsvarer bredden på seksjonene, slik at batteriet kan forkortes eller økes så mye som nødvendig.

Seksjon Beregning Tabell

Beregningen av varmerens bredde kan gjøres på to måter: ved hjelp av en online kalkulator og selvstendig ved hjelp av følgende formel.

I henhold til standarden, for å opprettholde en optimal romtemperatur i rommet, bør oppvarming enheter produsere 100 W kraft per 1 m?. For beregninger bruker vi følgende formel I = S * 100 / P.

I denne formelen

  • Jeg - det nødvendige antall seksjoner
  • S - området i lokalene;
  • P - varmeoverføring av en seksjon i samsvar med passdataene til produktet.

For støpejernsbatterier med 500 mm senteravstand, er "P" -verdien 145 watt.

I tillegg til de tidligere nevnte faktorene er det tilrådelig å ta hensyn til slike øyeblikk som:

  • type glass, som forskjellige vinduer er preget av ulike tetthetsparametre;
  • Antallet yttervegger, siden flere av dem, jo ​​større varmetapet;
  • Tilgjengelighet av plass over rommet (loft eller oppvarmet loft);
  • takhøyde i rommet (koeffisienten er 1 hvis takhøyden er 2,5 meter);
  • antall vinduer i rommet.

Fordeler og ulemper

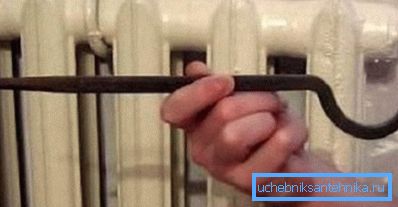

Nedihullsbrakett for montering av tunge batterier

Moderne vakre støpejern varme radiatorer demonstrere følgende fordeler og ulemper som bør vurderes når du velger det riktige alternativet.

fordeler:

  • Korrosjonsbestandighet, Hva er spesielt relevant i forhold til sentraliserte systemer med lavkvalitets kjølevæske;
  • Høy varmeutslipp;
  • Høy kraft og som et resultat hurtig oppvarming av luft i rommet;
  • Lang levetid (minst 25 år)
  • Lav hydraulisk motstand;
  • Stor diameter på delen av kanaler og som et resultat moderat skalaformasjon;
  • Mulighet til å velge ønsket antall seksjoner;
  • Universalitet av installasjon (på veggen, på gulvet eller på gulvet i kombinasjon med veggholdere);
  • Enkel installasjonsanvisning bruker det tilgjengelige verktøyet;
  • Høy vedlikeholdsevne, på grunn av muligheten for å erstatte den skadede delen.

ulemper:

  • Den høye prisen på moderne modeller, i forhold til aluminium og bimetalliske kolleger.
  • Stor vekt og, som et resultat, svekkelse av installasjon på skjøre vegger. Dessuten, siden hver seksjon veier minst 7 kg i gjennomsnitt, kan du ikke gjøre installasjonen selv uten hjelpere.
  • Glatt ytre overflate og som følge av omsorgets kompleksitet. Faktum er at det er vanskelig å slette støv fra en slik overflate.

Merking og emballasje funksjoner

Merking av støpejern radiatorer produsert i henhold til GOST 8690-94 er plassert i undersiden av seksjonene. Merkingen inneholder informasjon om produsenten (varemerke), i tillegg angir merkingen produksjonsår og GOST for støpejerns radiatorer. Med andre parametere av enheten finnes i passvarmeinnretningen.

For transport og langsiktig lagring, er støpejern radiatorer pakket i beholdere som kan beskytte mot nedbør og mekanisk skade.

konklusjon

Til tross for at markedet tilbyr et stort utvalg av oppvarmingsutstyr, er den moderne eurostøpejerns radiatoren fortsatt i etterspørsel. Videre, i mange spesialforretninger i dag, kan du ikke kjøpe de vanlige kjedelige "harmonikene", men designmodeller med kunstnerisk avstøpning eller maling.

Det er spørsmål som trenger avklaring? I dette tilfellet anbefaler vi å se videoen i denne artikkelen.
