Kjeler for vannoppvarming av fast brensel: egenskaper, rør,

Hva er faste kjeler for vannoppvarming? Hva er deres fordeler i forhold til produkter som bruker andre drivstoff? Har de alvorlige feil? Hvordan koble kjelen til varmekretsen? La oss prøve å finne svarene.

enhet

Moderne brennstoffkoker er stål- eller støpejernsbrann med en vannjakt-varmeveksler koblet til varmesystemet. Etter oppvarming begynner oppvarming av varmebæreren og konveksjon prosesserer i det: varmt vann stiger til overdelen av jakken og deretter oppover varmekretsen; kald, henholdsvis, går ned.

Med en liten fyllingstid og riktig konfigurasjon er forskjellen i tetthet mellom varmt og kaldt vann ganske nok for å sikre stabil sirkulasjon gjennom varmeinnretninger. Oftere brukes imidlertid sirkulasjonspumper for varmesystemer for å øke sirkulasjonshastigheten og utjevne temperaturene på radiatorer.

Nesten alle moderne produkter, inkludert faste kjeler av russisk opprinnelse, er utstyrt med det enkleste automatiske utstyret - en termostat som dekker utslippet når kjølevæsken er overopphetet. Dette begrenser tilgangen av oksygen til ovnen og reduserer termisk kraft i systemet.

Men: i kjeler med tradisjonell konstruksjon, faller effektiviteten også. Forbrenning med mangel på oksygen øker konsentrasjonen av produkter med ufullstendig forbrenning: brennstoffet flyr bokstavelig talt inn i røret.

Hvilke faste kjeler kan brukes som drivstoff?

• Brensel.
• Kull.
• Pellets (pellets presset fra treavfall).
• Torvbriketter.

I praksis kombinerer de ofte to funksjoner - de oppvarmer huset og tillater dem å bli kvitt brennbare rusk.

Sammenligning med alternativer

Hvordan er funksjonaliteten og effektiviteten til produktene vi diskuterer, relatert til alternativløsninger?

Goodies

Hoved- og faktisk det eneste overbevisende argumentet til fordel for fastbrenselvarmeutstyr er prisen på en kilowatt-time varme, andre bare for hovedgas. For ikke å være ubegrunnet, gir vi gjennomsnittsverdier for ulike typer drivstoff.

Merk: I landlige områder må brensel ofte ikke betales i prinsippet. Periodisk innsamling av deadwood er i stand til å gi varme uten kostnad.

cons

Men deres liste er ganske betydelig.

• Kjelen krever fjerning av forbrenningsprodukter. Samtidig, i klassiske konstruksjoner, er temperaturen høy nok til å være forsiktig med brannsikkerhet: skorsteinrøret føres gjennom trekonstruksjoner gjennom en varmeisolerende kanal.
• Fast brenseloppvarming betyr uunngåelig en viss mengde sot., går inn i huset, og tilhørende lukt.

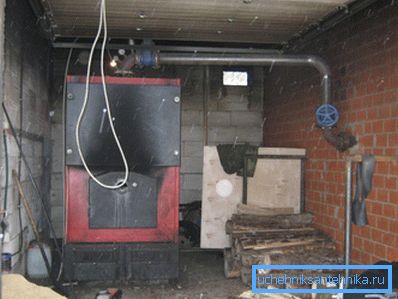

Forresten: Installasjonen av oppvarmingsutstyret i et eget kjele rom løser dette problemet helt.

• Under visse forhold kan det forekomme reversering av trekk i skorsteinen: Forbrenningsprodukter begynner å strømme inn i huset.. I tillegg til de allerede nevnte lukter og sot, betyr dette en veldig reell mulighet til å bli forgiftet med karbonmonoksid.
• Til slutt, det viktigste: en tre eller kull komfyr trenger hyppig lasting og rengjøring.. Frekvens nedlastinger for klassiske kjeler - ikke mer enn 4 timer; med lengre pauser blir det en merkbar temperaturfall i huset.

Spesiell ytelse

Noen versjoner av kjelen er i stand til å utjevne sine feil i en eller annen grad.

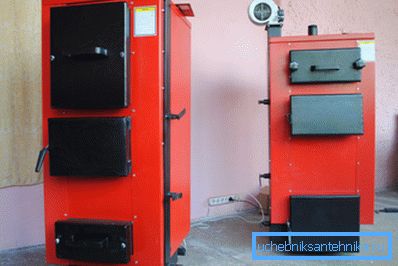

turbirovanie

Ved å installere tilførselsviften kan du regulere luftstrømmen i forbrenningsområdet fleksibelt. Hans arbeid med dørene til brannboksen og askeskjoldet lukket gjør det umulig å samle produkter med ufullstendig forbrenning og forstyrre stødningen.

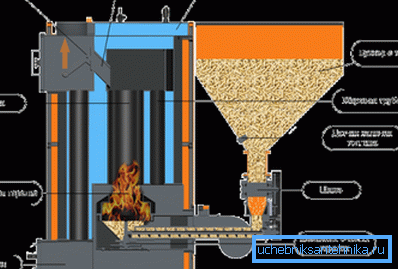

Pellet bunker

Enheten av automatiske produkter på pellets (blant annet varmekjelds varmekjeler av russisk produksjon er ganske mange) tillater målt levering av bulkbrensel i lang tid. Varigheten av autonom drift av slike enheter kan nå flere dager.

Gassgenerator

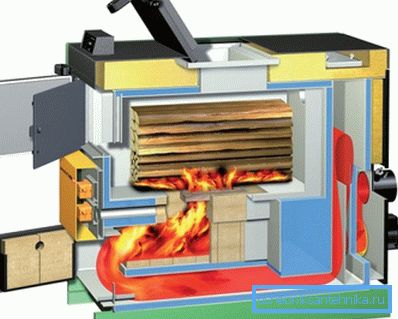

Gass generatorer, eller pyrolyse varmtvann fastbrennstoff kjeler bryte prosessen med å brenne tre i to faser.

1. I utgangspunktet smelter brennstoffet i ovnen med en begrenset luftstrøm. Dette gir en stor mengde karbonmonoksid og flyktige hydrokarboner.
2. Produkter med ufullstendig forbrenning på grunn av naturlig eller tvunget trykk inn i etterkammeret, hvor de blandes med frisk luft og antennes.

Hva er resultatet?

• Kedlens varmeeffekt kan reguleres ekstremt fleksibelt. Ved etterbrenningskammeret plassert under hovedrommet vil ved fortsette å smolde selv med minimal luftforsyning.
• Kraftgrensen er ikke lenger ledsaget av en dråpe i effektiviteten til enheten. Ovngasser blir brent i sin helhet.
• Endelig øker frekvensen av drivstoffbelastning til 10-12 timer.

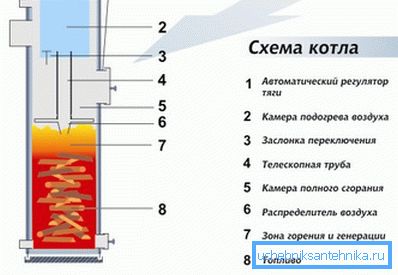

Topp brennende

Det neste skrittet mot økt autonomi ble laget av litauiske ingeniører fra Stropuva. De utviklet vannbaserte brennstoffkjeler, hvorav en på prøvebenken viste autonom drift på en enkelt last av brannboksen i 31 timer.

Essensen av innovasjon er overføringen av forbrenningsprosessen fra bunnen av ovnen til toppen.

1. Ved eller kull er lastet inn i et volumetrisk forbrenningskammer.
2. En bevegelig luftkanal senkes fra oven, noe som vil sakke når brennstoffet brenner ut, og gir kontinuerlig tilgang til innkommende luft til overflaten. Teleskopkanalen slutter med en massiv luftfordeler laget av varmebestandig stålstaskoblin. Han separerer også de primære forbrennings- og pyrolysekamrene: Produkter med ufullstendig forbrenning brennes i den øvre delen av kjelen når frisk luft leveres til dem.
3. Den minste aske som er igjen i ovnen etter smoldering, blir helt båret gjennom skorsteinen ved den stigende luftstrømmen.

bindende

Instruksjoner for tilkobling av en fastbrennstoffvarmeinnretning til varmesystemet avhenger av dens type.

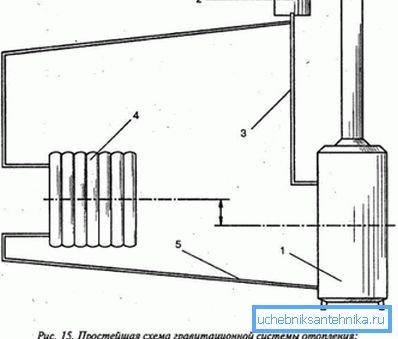

Gravity system

Et typisk gravitasjonssystem i et etasjers hus er et enkeltrør Leningrad. Fylling er en ring rundt hele huset, parallelt med hvilke det er tilkoblet varmeapparater.

En akselerert kollektor starter fra kjeleutløpsdysen: Et tykt fyllingsrør stiger til en høyde på 3 meter. Jo større høydeforskjellen mellom det øvre punktet på akselerasjonssamleren og kjelen selv, jo høyere trykket er opprettet i kretsen, desto raskere blir sirkulasjonen.

En åpen ekspansjonstank installeres på toppen av fyllingen. Etter at kollektoren har hellet, faller den med konstant skråning til kjelen.

En mild skråning gjør at du kan drepe to fugler med en stein:

1. Kjølevannet dreneres ved tyngdekraftpåfylling, som går tilbake til den gjentatte varmesyklusen.
2. Luft og (når varmeveksleren er overopphetet), presses dampen ut i ekspansjonstanken.

For oppvarmingssystemer med naturlig sirkulasjon skal følgende dimensjoner følges:

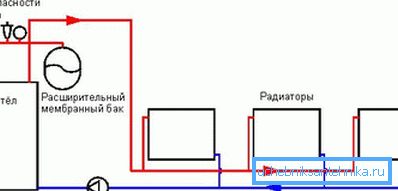

Tvungen sirkulasjon

For å skape et system med tvungen sirkulasjon og konveksjon oppvarming enheter, trenger vi en viss mengde ekstra utstyr.

• Egentlig sirkulasjonspumpe.
• Forfilteret er installert foran pumpen.
• Avstenget pumpe og ventilfilter.
• Lukket ekspansjonstank med et volum som tilsvarer omtrent 10% av kjølevæskevolumet i kretsen. Den er som regel montert etter ca 10 diametre fylling etter pumpen.
• Avgassventil, avlastning av overflødig trykk ved overoppheting.
• Trykkmåler for å kontrollere systemtrykket.
• Automatisk luftventilasjon.
• Mayevsky's kraner - i henhold til antall radiatorer eller hoppere mellom tårnene over det generelle nivået på tapping.

Når lengden på kretsen er mindre enn 60 meter, kan du gjøre med et rør med en indre diameter på 20 mm; med en større størrelse på flaske blir brukt i størrelse DN25.

Vær oppmerksom på: ikke forveksle kontrollen og ytre diameteren. Dermed har stålrøret DN20 en ytre diameter på 24-26 mm. For klarhet i konturen er det av åpenbare grunner viktig at den indre delen er viktig.

Forskningsprøver

Sammen med import av oppvarmingsutstyr, har produksjonen av fastbrennstoffkjeler lenge blitt etablert i post-sovjetiske rom.

La oss bli kjent med et par prøver.

CWR

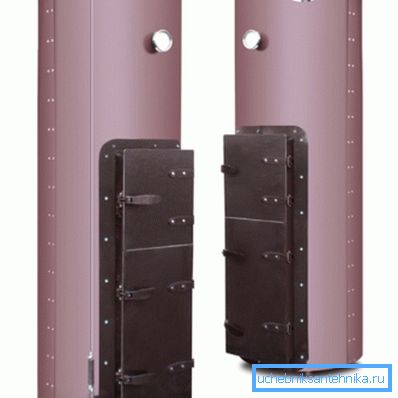

Under merkevaren CWR, kjeler for solid drivstoff produsert i Russland er solgt fra Medved bekymring, som har kontorer i Kostroma, Moskva og Ivanovo. Deres viktigste funksjon er brennende; Den maksimale varmeeffekten til senioren i apparatområdet, KVR-40, gjør at huset kan varmes opp til 450 m2.

Det er hos senioren i familien KVR-40 at vi skal bli bedre kjent med hverandre.

Tis uni

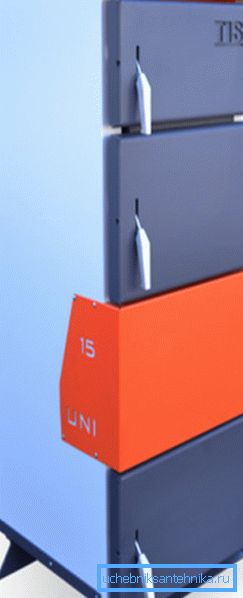

Produktet heter Tis Uni 25 i vår miniatyranmeldelse presenterer solid kjele av hviterussisk produksjon. Vår helt er en pyrolysepann med en varmeutgang på opptil 30 kilowatt.

konklusjon

Vi håper at materialet vårt vil hjelpe leseren til å begynne å bli kjent med moderne oppvarmingsutstyr. Som vanlig kan du finne flere tematiske opplysninger i vedlagte video. Lykke til!
