Koble en radiator til et to-rørsystem: typer varmesystemer

Vanligvis er varmesystemet i private hjem autonomt, så for organisasjonen er det nødvendig å kjøpe en kjele med tilstrekkelig kraft og avgjøre hva varmeoverføringen fra radiatorer skal være. Da er det fortsatt for små - du trenger bare å koble varmeovner til kjelen ved hjelp av rørledningen og fylle alt med kjølevæske. Den mest optimale tilkoblingsordningen er et to-rør, når det er strømnings- og returflyt.

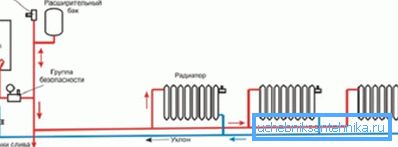

Varme radiator ledningsdiagram to-pipe system med lavere ledninger

Typer av varmesystemer

Bruk single-pipe og two-pipe versjoner, som kan ha både fordeler og ulemper. Designet kan monteres både med nedre ledninger og med toppen. Men sistnevnte brukes oftest, da det er mer praktisk og praktisk.

Som du vet er prinsippet om drift av et autonomt varmesystem den konstante sirkulasjonen av vann eller annet kjølemiddel fra kjelen til enhetene og baksiden. Samtidig kan den bevege seg med tyngdekraften eller med kraft, som oppnås ved å koble pumpen.

Hva er forskjellen mellom en- og to-pipe oppvarming ordninger

To-pipe-tilkoblingsalternativ

Vurder dens funksjoner:

  1. Installasjonsmanualen til ordningen innebærer tilstedeværelse av to separate rørledninger som hver av enhetene er koblet til.
  2. Samtidig er ett vannforsyningssystem et forsyningsrør, hvor varmt vann strømmer, og det andre er en omvendt, som avgir allerede avkjølt vann.
  3. Siden stiene som overvinnes av kjølevæsken, både i tilførselsrøret og i retur, er like, er deres hydrauliske motstand den samme. Det vil si at en slik ordning er hydraulisk balansert, noe som gjør applikasjonen den mest optimale.
Riktig tilkobling av radiatorer med et to-rørsystem - diagonalmetoden

Tips: Bruken i dette tilfellet av en diagonal metode for tilkobling av varmeapparater vil gjøre systemet mer effektivt.

  1. Ordningene kan imidlertid være dødsfall, noe som betyr at de fleste:
    • det allerede avkjølte vannet, som etterlater det siste i oppvarmingsmiddelkjeden, gjør en lang vei;
    • kort - går fra den første.

    Av denne grunn må du justere strømmen av varmt vann med egne hender i hver av batterikranene eller bruk termostatventiler.

    ordning

    Ordningen kan bli tvunget (innebygd pumpe) og selvflytende, den største fordelen med sistnevnte er at den ikke krever strøm. For å gjøre dette, er den øvre ledningen ferdig, og varmeapparatene, som i det forrige tilfelle, er koblet diagonalt.

    Tvunget to-rørsforbindelsesskjema med radiatorer med kjele og pumpe

    Den brukes oftest i små boliger med ikke mer enn to etasjer. Selv om det vil være ideelt i bosetninger som opplever strømbrudd, blir det ikke ofte brukt, noe som forklares av behovet for å bruke en stor mengde materialer og et uæstetisk utseende.

    Det brukes ikke bare i boligbygg, men også i andre bygninger, uavhengig av deres formål. Hennes organisasjon krever mye materiale og innsats, men fordelene ved et slikt system er ubestridelig.

    Systemet har automatisk temperaturkontroll.

    Tips: Du kan enkelt plukke den opp for alle bygninger, uansett hvor komplekse de er.

    På en gren kan et stort antall oppvarmingsanordninger plasseres, og dette krever ikke ytterligere installasjon av hydrauliske trykkregulatorer. Vannforsyning og omvendt utstrømning i slike systemer er koblet separat, noe som gjør at du kan justere oppvarming av alle rom hjemme automatisk. I så fall vil termostater ikke ha noen effekt på andre enheter, og prisen vil bare øke kostnadene ved installasjon litt.

    Diagonal tilkobling av to radiatorer til en enkelt stigerør

    Alternativer for tilkobling av varmeovner til systemet

    Vi sier ofte ordene "Koble" og "Koble", noe som betyr at de samme tiltakene utføres - Koble radiatoren til rørsystemet til varmesystemet.

    Imidlertid er denne tilnærmingen amatørlig, siden det er en viss teknisk forskjell mellom dem:

    • koble til radiatoren - Ta med strømningsledningen og returrøret til den. Et eksempel er den laterale versjonen av radiatoren, når rør passer på enheten fra en side over og under eller diagonal.
    • koble oppvarmingsanordningen - Opprett en tilkoblingsenhet der det er en tilførsel eller returflyt, samt regulering av kulventiler, ventiler eller andre lignende elementer.

    Det er to hovedalternativer for varmesystemet, hvor den endelige monteringen av varmesystemet av huset eller leiligheten avhenger av:

    1. Øvre tilførselslinje ligger over det øvre nivået på radiatoren. I dette tilfellet brukes følgende radiatorvedleggsalternativer:
      • ensidig lateral (fra under og fra oven) - metoden er mest effektiv når du bruker i batteriet ikke mer enn 10 seksjoner. Ellers skjer oppvarming av fjernet ikke helt, på grunn av hvilken effektiviteten til enheten er betydelig redusert;
      Ensidig sidekobling av enheten med det øvre ledningsnettverket
        • Diagonal (topp og bunn) kan være to måter, som hver anses som den mest effektive med denne metoden for ruting. Du kan bruke enheter med mer enn 10, antall seksjoner og de vil varme opp så mye som mulig.
        1. Den nedre tilførselsledningen kommer til radiatoren fra bunnen, vanligvis brukt ved installering av pumpen:
          • ensidig lateral (topp og bunn) - i dette tilfellet, som i det forrige, kan maksimal effekt av denne metoden bare oppnås med antall seksjoner i varmeinnretninger ikke mer enn 10, ellers har varmebæreren rett og slett ikke tid til å varme dem;
          Sideforbindelse på bunnen av stroppen
            • diagonal (topp og bunn) - effekten er den samme som med den øvre ledningen;
            Diagonal tilkoblingsmetode på bunnen av stroppen
              • lavere vei - i dette tilfellet kommer strømmen fra bunnen til radiatoren og går også ut på den andre siden fra bunnen. Den største effekten er først når pumpen installeres.
              Hvordan koble den nedre målsiden til radiatoren

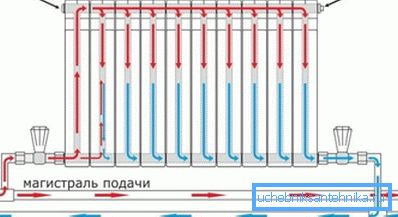

              I bildetilkoblingsalternativet, når omvendt ringer til varmeren

              Tips: Gjør arkiverings- og retursløyfen lenger enn den siste radiatoren installert med stor forsiktighet, ellers kan det påvirke innstillingen av hele varmesystemet.

              Vennligst merk:

              • med den øvre ledningen får du maksimal effekt med diagonal tilkobling av enheter;
              • med den nedre ledningen og pumpen vil det mest effektive alternativet være bunnen (bunnbunnen).

              konklusjon

              Som det fremgår av artikkelen, er to-rør-varianten av tilkobling av radiatorer til varmesystemet den mest akseptable fra nesten alle synspunkter, med unntak av en økning i komponentkostnadene. De lar deg enkelt justere kjølemiddelets temperatur for forskjellige rom, samt å foreta den nødvendige balansen for å forhindre et hydraulisk støt.

              Installasjon av varmeovner til ordningen er ikke vanskelig, så i private hus er det vanligvis gjort selvstendig. Videoen i denne artikkelen vil gi en mulighet til å finne mer informasjon om emnet ovenfor.
