Koblingsdiagram radiatorer. fungerer ett-rør, to-rørsystem

Varme er neppe den viktigste komponenten av komfort, det er ikke så viktig hva det handler om - et luksuriøst herskapshus eller en beskjeden byleilighet. Oppvarming kan monteres på forskjellige måter, men det mest populære er fortsatt betraktet som et radiatorsystem. Faktisk er ledningsdiagrammet til varme radiatorer i leiligheten og i privathuset ikke så mye forskjellig mellom seg selv, så vi skal nå diskutere hvilke systemer som vanligvis brukes i denne sektoren.

Utvalg av radiatorer.

Hvilke systemer brukes

Uansett hvilke radiatorer som brukes, er det viktig å tydelig vite hvilket system de skal monteres på. Valget her er lite, en-rør og to-rørsystemer regnes som de vanligste. I tillegg, i private hytter og nye bygninger som gir fri planlegging, foretrekker de noen ganger å installere kollektorversjonen av fordelingen av kjølevæsken.

Radiator krets.

Single pipe system

I et ett-pipesystem er batteriene koblet i serie. Disse systemene for tilkobling av radiatorer i en boligbygging brukes oftest. De åpenbare fordelene her er enkel installasjon og relativ billighet av prosjektet.

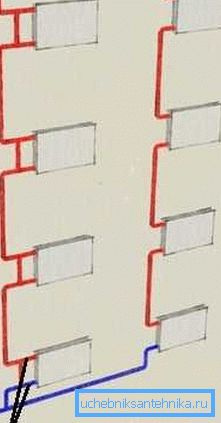

Ordningen med oppvarming av høyhus.

Et svakt punkt i seriell tilkobling er umuligheten av temperaturjustering, med unntak av endring i total kjølevæsketemperatur. I dette tilfellet vil oppvarming av radiatorer når kjølevæsken beveger seg være ujevn. For å eliminere denne irriterende misforståelsen, når du beveger deg bort fra varmeren eller inngangen, blir flere radiatorseksjoner lagt til.

Tips: En en-pipes sekvensiell tilkobling av radiatorer er perfekt for de private husene hvor oppvarming utføres gjennom kjølingens naturlige sirkulasjon. Ofte er disse små en-etasjers hus for 2 - 3 stuer eller villaer.

Bypass og kuleventiler.

Det viktige punktet er tilstedeværelsen av den såkalte bypassen. Enkelt sagt, bypassen er en hopper mellom innløpsrøret og returrøret, som er montert rett ved siden av radiatoren.

Bak denne jumperen er kulventiler installert for innløps- og returventiler, slik at batteriet kan kobles fra når som helst og erstattes om nødvendig. Vannet vil gå gjennom bypassen og systemet vil ikke kreve full stopp.

Egenskaper av forskjellige materialer.

Dobbelrørsversjon

To-rør montering alternativ gir parallell tilkobling av batterier. I dette tilfellet utføres en distribusjon samtidig til alle radiatorer, og det andre rør er returrøret. Bypass i et slikt system er ikke installert, fordi fjerning av en av cellene ikke stopper hele systemet. Men som i det første tilfellet installeres kulventiler ved inngang og utgang.

Et parallelt installasjonsalternativ, selv om det innebærer et større forbruk av rør og ventiler, men for private hus er det mye mer effektivt enn ett rør. For arrangement av oppvarming i de fleste fler-etasjes bygninger, er dette alternativet ikke egnet.

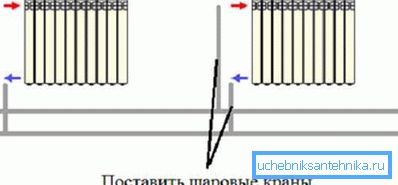

To-rør-versjon.

Samlerinstallasjon

Samlerforbindelsesordningen ligner på en to-pipesystem. Bare her er en samler med to dør montert, en for fôring og den andre for retur. Antallet av pinner på kamene tilsvarer antall radiatorer eller andre oppvarmingsanordninger.

Betydningen er å arrangere et enkelt kontrollsenter for oppvarming enheter. I tillegg er oppsamleren montert dersom systemet sørger for installasjon av gulvvarme i tillegg til radiatorer. I tillegg leveres moderne samlere ofte med termiske sensorer, som automatisk kan regulere temperaturen i rommet.

Viktig: Ordningen med riktig tilkobling av radiatorer for oppvarming reguleres klart av en rekke reguleringsdokumenter. Profesjonelle er generelt ledet av SNiP 3.05.01-85 eller en mer moderne versjon av SNiP 41-01-2003.

Blandet varmesystem.

Måter å koble til radiatorer

Kjølevæske, som ofte er vann, kan sirkulere i systemet med tvang eller naturlig. Tvungen sirkulasjon i private hjem utføres ved montering av en sirkulasjonspumpe, denne enheten bruker lite energi, og oppvarming øker mange ganger. Naturligvis, for boligbygg, anses et tvangssystem som den eneste mulige.

Måter å koble til

Naturlig sirkulasjon av kjølevæsken brukes for tiden bare på steder med alvorlige strømbrudd. Operasjonsprinsippet er basert på fysikkens kjente lover. Den oppvarmede væsken stiger, og den kalde går ned. Hvis du monterer strukturen på en kompetent måte, vil systemet fungere autonomt, og det vil bare være nødvendig med energi for oppvarming av varmebæreren.

Avhengigheten av varmetap på plasseringen av radiatoren.

Viktig: Jo kraftigere sirkulasjonspumpen er, jo mer effektiv blir oppvarmingen. Valget av metoden for tilkobling av batteriet blir spesielt relevant ved naturlig sirkulasjon eller utilstrekkelig høy temperatur på kjølevæsken.

Generelt er det flere spesialiserte tilkoblingsalternativer for hver type system.

Men alle kan reduseres til tre områder:

  1. Side docking;
  2. Lavere tilkobling;
  3. Diagonal tilkobling.

Enveis eller sideforbindelse

Side docking er den vanligste og enkle tilkoblingsmetoden. Ofte er det hun som brukes til installasjon i leilighetsbygg med et vertikalt enkeltrør kjølevæskeforsyningssystem. Under normalt trykk og utformingstemperaturen til vannforsyningen er varmetapet her maksimalt 5 - 7%

Side alternativ.

Et annet positivt aspekt ved sidemontering er muligheten til å installere eller bytte ut radiatoren med egne hender. I nærvær av bypass- og kuleventiler er bytteinstruksjonen ekstremt enkel: Slå av kranene, koble fra den gamle radiatoren og installer en ny.

Diagonal montering

Som navnet antyder, bør kjølevæsken i radiatoren bevege seg diagonalt. I dette tilfellet er inngangen koblet til toppen av batteriet, og utgangen må monteres diagonalt nederst. Med en liten økning i forbruket av røret, får eierne den høyeste effektiviteten.

Diagonal montering.

På denne måten anbefales det å koble til radiatorer ved ustabil kjølevannstemperatur i varmesystemet. Interessant inneholder instruksjonen designkarakteristikker som er designet for en diagonal forbindelse.

Bunnmontering

Til forskjell fra diagonal montering er bunnforbindelsen den laveste når det gjelder energieffektivitet. Blant fagfolk kalles han ofte Leningradka. Varmetap i nærvær av dekorasjonsskjerm eller installasjon i en nisje under vinduet kan nå opptil 10-15% eller mer.

Installasjon fra under.

Kanskje den eneste fordelen med denne tilnærmingen er muligheten til å skjule tilførselsrørene i gulvet. Det er på grunn av den estetiske appellen at mange eiere foretrekker batterier med lavere plassering. For å installere en slik radiator, brukes en spesiell "multiflex" adapter, utstyrt med to kuleventiler for å slå av.

Bilde av batteriet som er koblet til under.

Viktig: Adaptere til lavere montering kan tilpasses til sideutgangen på rørene fra veggen og under den nedre vertikale tilkoblingen. I tillegg er senterhullet i dem 50 og 80 mm. Derfor, for ikke å bruke penger forgjeves, bør du være oppmerksom på disse små tingene.

Utvalg av radiatorer

På det moderne markedet er det mange modeller av radiatorer, men alle av dem kan deles av materiale og konfigurasjon. Når det gjelder konfigurasjon og design, er det dusinvis av alternativer, og hver produsent produserer egne modeller.

Med materialet er alt mye enklere:

  • Støpejern batterier anses patriarker, de har vært brukt i over hundre år. Og til tross for fremkomsten av moderne konkurrenter er godt gammelt støpejern fortsatt i pris. Det er forårsaket av tre hovedårsaker: For det første har støpejernet en misunnelsesverdig varmekapasitet, med avbrudd i oppvarming, det holder temperaturen i opptil 12 timer. For det andre er støpejern ikke redd for korrosjon, og for det tredje er prisen ganske akseptabel.
Støpejern.
  • Aluminium radiatorer har den høyeste effektiviteten, er forskjellig i estetisk appell og liten vekt. Men når det kommer i kontakt med kobber, danner aluminium et galvanisk par og korroderer aktivt. I tillegg er han ikke i stand til å holde press. Som et resultat er disse batteriene bare egnet for autonome systemer i private hjem.
Aluminium batterier.
  • Stålpanel radiatorer for tiden brukt sjelden. Populære rørsystemer. Den mest kjente representanten i denne nisje er en badehåndklevarmer.
Stål rørformet radiator.
  • Personer som ikke pleier å spare, installerer ofte bimetallbatterier. Kjernen i disse konstruksjonene er laget av rustfritt stål og kan tåle noe trykk eller vannhammere, og skallet er laget av aluminium. Som et resultat av denne symbiosen har bimetallstrukturer unike egenskaper av kvalitet. Faktisk er deres eneste ulempe den høye prisen.
Bimetallisk versjon av kuttet.

Ikke den siste rollen som spilles av en kompetent beregning av batteristrøm.

I dette tilfellet er det ikke så viktig hvilket materiale radiatoren selv er laget av, hvis du beregner varmenes overføring riktig, vil ditt hjem alltid være varmt og behagelig.

  • For typiske urbane høyhus, hvor takhøyden ikke overstiger 3 m, regnes det som en referanse om at ca. 100 W termisk energi brukes til hver kvadratmeter gulvplass. Videre multipliseres den totale kvadraturen med 100 W og vi får resultatet. Hvis rommet er kantet eller det er en balkong, blir 20% lagt til resultatet.
Beregning av antall seksjoner.
  • I private hjem er tilnærmingen til beregningene det samme. Bare her er det ikke plassen som er tatt, men volumet av rommet. Et gjennomsnitt på 1m? rommet bruker 41 watt strøm. Beregning av kammeret i rommet og multiplikasjon av det med 41 watt, du får ønsket kraft av radiatorer.

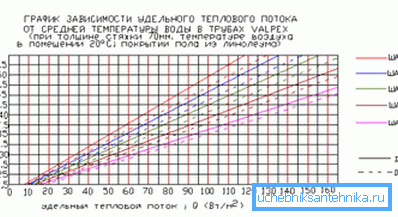

Avhengighet av strømmen på kjølemiddelets temperatur.

Videoen i denne artikkelen inneholder tilleggsinformasjon om emnet.

konklusjon

Kompetent laget ordning for riktig tilkobling av radiatorer, selvfølgelig, er nøkkelen til en komfortabel atmosfære i ditt hjem. For et lite hus kan du gjøre det selv, men uten riktig erfaring, er det ikke verdt å ta opp oppvarming i en solid hytte.

Slitesterk støpejerns radiator.
